Зубчасто-поліклиновий (комбінований) пас Bando.

Комбінована конструкція паса Bando призначена для побудування приводів, в яких працюють обидві сторони паса (такох як в двостороооніх зубчатих пасах та двосторонніх клинових пасах) та з'єднують три або більше привідних вала. Часто зубчато-поліклиновий пас використовується в промислових млинах.

Маркування та розміри зубчато-поліклинових пасів Bando:

 маркуваннядовжиназубціклинові
доріжки		ширина допоміжне
 позначення
 мм Z шт мм
 Bando STS 12PK S8M1760 1760 Z=220 12 42.72 HTD 8M 1760 12PK,
 HTD81760CXP-PK12
 STD S8M 1760 CXA 12PK
 STD S8M 1760 CXP 12PK
 1760-8MGT-12PK
 Bando STS 24PK S8M1760 1760 Z=220 24 85.44 HTD 8M 1760 24PK,
 HTD81760CXP-PK24
 1760-8MGT-12PK/2
 Bando STS 28PK S8M1760 1760 Z=220 28 99.68 HTD 8M 1760 24PK,
 HTD81760CXP-PK24
 Bando STS 16PK S8M1760 1760 Z=220 16 56.96 STD S8M 1760 16PK,
 STD81760CXP-PK16
 STD S8M 1760 CXP 16PK
 STD S8M 1760 CXA 16PK
 Bando STS 28PK S8M1760 1760 Z=220 28 99.68 HTD 8M 1760 CXP 28PK,
 STD81760CXP-PK28
 Bando STS 16PK S8M1552 1552 Z=194 16 56.96 STD S8M 1552 CXP 16PK,
 STD81552CXP-PK16

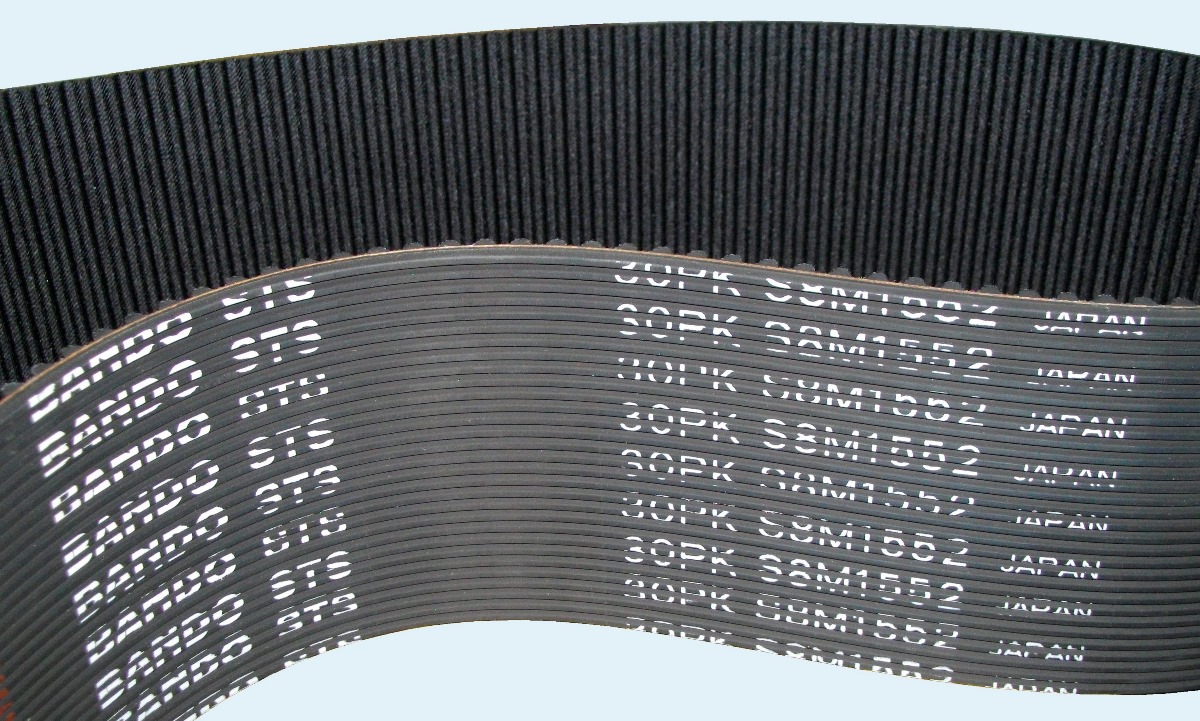

 Bando STS 30PK S8M1552 1552 Z=194 30 106.8 STD S8M 1552 CXP 30PK,
 STD81552CXP-PK30
 Bando STS 36PK S8M1552 1552 Z=194 36 128.16 STD S8M 1552 CXP 36PK,
 STD81552CXP-PK36

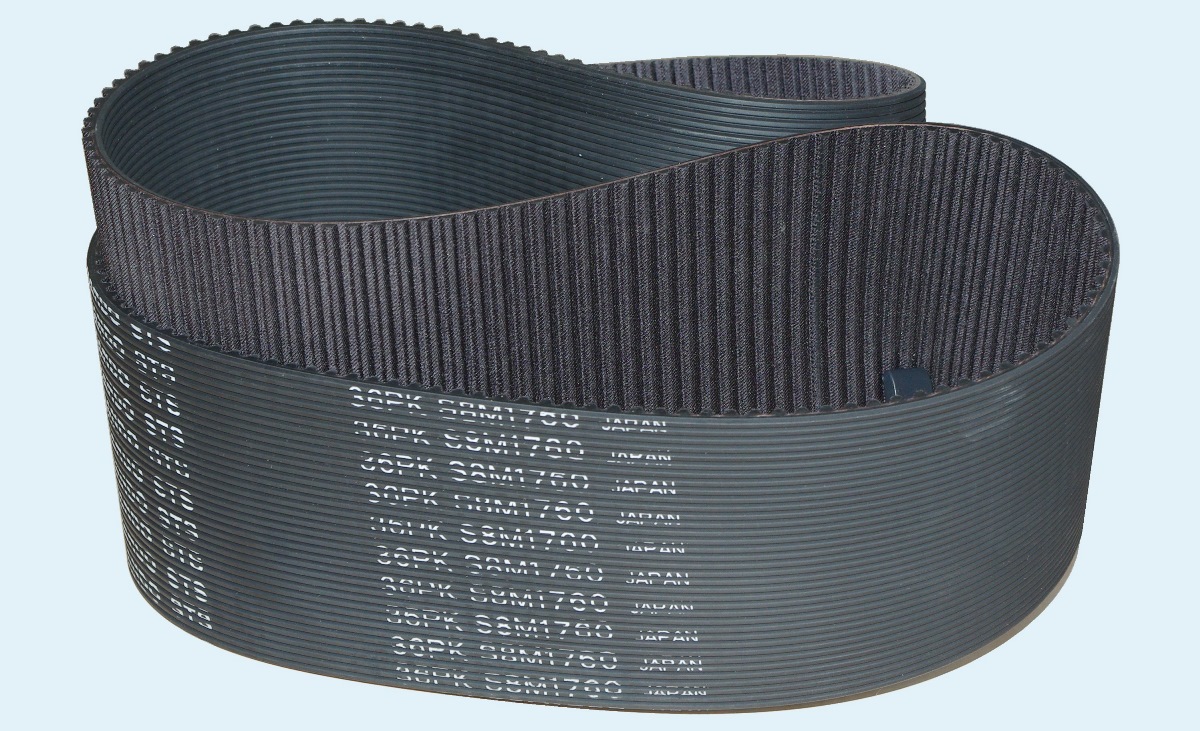

 Bando STS 36PK S8M1760 1760 Z=220 36 128.16 STD S8M 1760 CXP 36PK
 STD81760CXP-PK36
 Bando STS 30PK S8M1760 1760 Z=220 30 106.8 STD S8M 1760 CXA 30PK
 STD81760CXP-PK30

Двосторонні зубчато-поліклинові паси Bando мають високу якість, надійні та довговічні. З їх допомогою ви можете придбати альтернативу пасам Conti Synchrorib, Gates Mill-K Drive, Optibelt Omega special. Для побудування приводів ви можете придбати зубчасті шківи та поліклинові шківи.

Contitech

На сторінках нашого сайта ви можете завантажити PDF-каталоги пасів, шківів та технічні мануали. При необхідності провести розрахунок пасовох передачі або підібрати редуктор, електродвигун, пружну муфту або карданний вал - звертайтесь з технічним завданням до наших інженерів.

Михайло Павінов
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua
