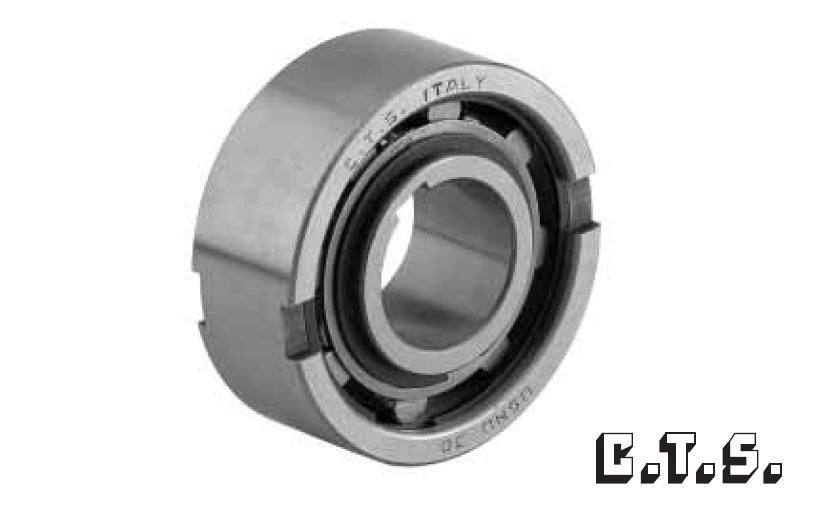

Роликова обгонна муфта CTS Італія, тип USNU. Коснтуктивно дана серія роликових обгонних муфт є продовженням серії US і на відміну від них має більшу ширину, більший крутний момент та шпоночні пази на зовнішній обоймі.
тип | d H7 | D n6 | L | D2 | b | t | Nmax inner | Nmax outer | Tn |
mm | mm | mm | mm | mm | mm | rpm | rpm | Nm | |
USNU 8 | 8 | 35 | 13 | 27 | 4 | 1,3 | 3300 | 5000 | 12 |
USNU 12 | 12 | 35 | 13 | 27 | 4 | 1,3 | 3300 | 5000 | 12 |
USNU 15 | 15 | 42 | 18 | 36 | 5 | 1,3 | 2500 | 3600 | 30 |
USNU 17 | 17 | 47 | 19 | 36 | 5 | 2 | 2300 | 3400 | 50 |
USNU 20 | 20 | 52 | 21 | 44 | 6 | 2,5 | 2200 | 3100 | 78 |
USNU 25 | 25 | 62 | 24 | 52 | 8 | 2 | 1700 | 2200 | 125 |
USNU 30 | 30 | 72 | 27 | 60 | 10 | 3 | 1400 | 2200 | 255 |
USNU 35 | 35 | 80 | 31 | 70 | 12 | 3,5 | 1200 | 1900 | 383 |
USNU 40 | 40 | 90 | 33 | 78 | 12 | 3,5 | 1100 | 1700 | 545 |
USNU 45 | 45 | 100 | 36 | 85 | 14 | 3,5 | 1000 | 1600 | 788 |
USNU 50 | 50 | 110 | 40 | 92 | 14 | 4,5 | 900 | 1300 | 1013 |
USNU 60 | 60 | 130 | 46 | 110 | 18 | 5,5 | 700 | 1100 | 1835 |
USNU 70 | 70 | 150 | 51 | 125 | 20 | 6,5 | 600 | 1000 | 2312 |
USNU 80 | 80 | 170 | 58 | 140 | 20 | 7,5 | 500 | 800 | 3300 |
Спеціалісти нашої компанії готові запропонувати альтернативу роликлвим обгонним муфтам GMN vsnu, RINGSPANN fsn, TSUBAKI-EMERSON nfs, FORMSPRAG nfs, RENOLD reusnu. Роликові обгонні муфти мають певні обмеження по швидкості обертання, тому для роботи на більших швидкостях маємо звернути увагу на ексцентрикові та шарикопідшипникові обгонні муфти.
Для комплектації обладнання ви також зможете придбати мотор-редуктори, електродвигуни, карданні шарніри, еластичні муфти, зубчасті паси та шківи зубчастих пасів, клинові паси та шківи. При необхідності вирішення технічних питань та розрахунків ви можете звернутись до інженерів нашої компанії.
