Двохсторонній зубчастий пас Brecoflex H-DL

двосторонній зубчастий пас

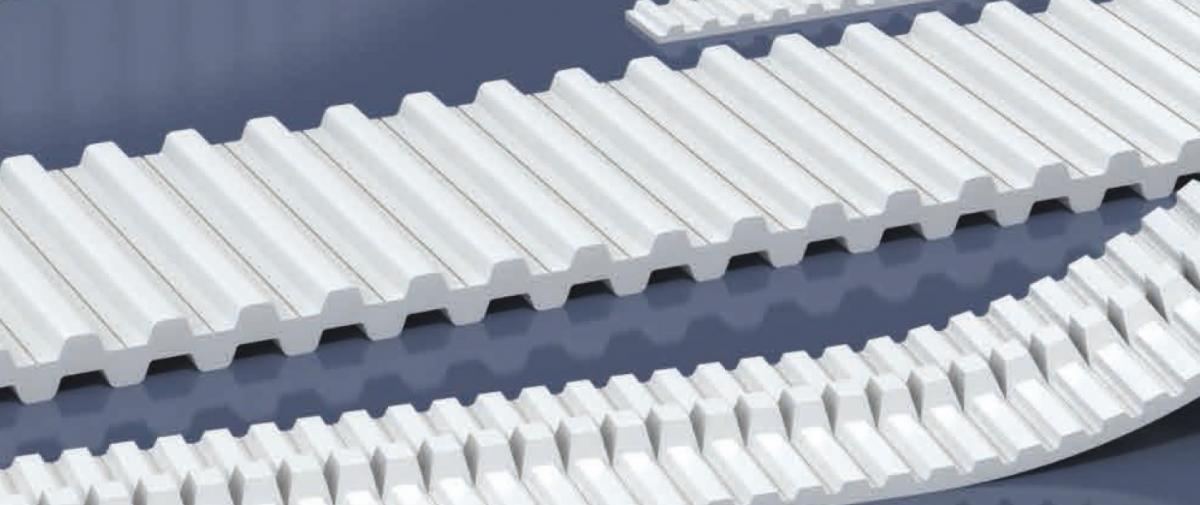

H-DL - дюймовий двохсторонній зубчастий пас Brecoflex

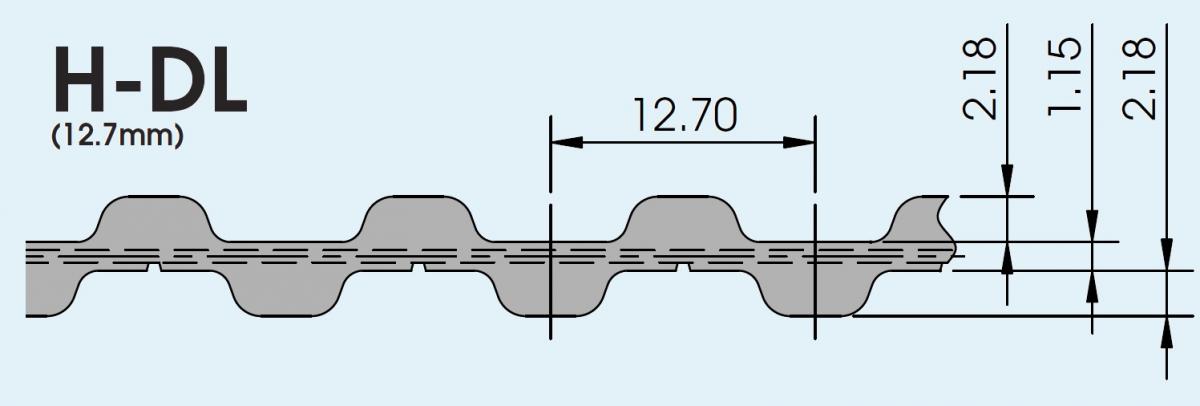

Крок паса 12,7 мм, трапецієвидна форма зуба. Матеріал паса - поліуретан, розташування зубів - в шахматному порядку. Стандартний матеріал корда - нержавіюча сталь, опціонально можливе додаткове покриття зуба тканиною - PAZ.

пас зубчастий поліуретановий

В залежності від довжини, ширини, та системи вимірювання маркування зубчастих пасів відрізняється і буде мати наступний вигляд:

ширина паса 12,7 мм

 маркування
 дюймове		 зубці довжина,
 мм		 метричний артикул
 420 H 050 BFX DL Z=84 1066,8 12,7 T1/2" / 1066.8-BFX-DL
 450 H 050 BFX DL Z=90 1143,0 12,7 T1/2" / 1143-BFX-DL
 480 H 050 BFX DL Z=96 1219,2 12,7 T1/2" / 1219.2-BFX-DL
 510 H 050 BFX DL Z=102 1295,4 12,7 T1/2" / 1295.4-BFX-DL
 540 H 050 BFX DL Z=108 1371,6 12,7 T1/2" / 1371.6-BFX-DL
 570 H 050 BFX DL Z=114 1447,8 12,7 T1/2" / 1447.8-BFX-DL
 600 H 050 BFX DL Z=120 1524,0 12,7 T1/2" / 1524-BFX-DL
 630 H 050 BFX DL Z=126 1600,2 12,7 T1/2" / 1600.2-BFX-DL
 660 H 050 BFX DL Z=132 1676,4 12,7 T1/2" / 1676.4-BFX-DL
 700 H 050 BFX DL Z=140 1778,0 12,7 T1/2" / 1778-BFX-DL
 750 H 050 BFX DL Z=150 1905,0 12,7 T1/2" / 1905-BFX-DL
 800 H 050 BFX DL Z=160 2032,0 12,7 T1/2" / 2032-BFX-DL
 850 H 050 BFX DL Z=170 2159,0 12,7 T1/2" / 2159-BFX-DL
 900 H 050 BFX DL Z=180 2286,0 12,7 T1/2" / 2286-BFX-DL
 1000 H 050 BFX DL Z=200 2540,0 12,7 T1/2" / 2540-BFX-DL
 1100 H 050 BFX DL Z=220 2794,0 12,7 T1/2" / 2794-BFX-DL
 1250 H 050 BFX DL Z=250 3175,0 12,7 T1/2" / 3175-BFX-DL
 1400 H 050 BFX DL Z=280 3556,0 12,7 T1/2" / 3556-BFX-DL
 1700 H 050 BFX DL Z=340 4318,0 12,7 T1/2" / 4318-BFX-DL
 2000 H 050 BFX DL Z=400 5080,0 12,7 T1/2" / 5080-BFX-DL
 2300 H 050 BFX DL Z=460 5842,0 12,7 T1/2" / 5842-BFX-DL
 2600 H 050 BFX DL Z=520 6604,0 12,7 T1/2" / 6604-BFX-DL
 3000 H 050 BFX DL Z=600 7620,0 12,7 T1/2" / 7620-BFX-DL



ширина паса 19.05 мм

 маркування
 дюймове		 зубці довжина,
 мм		 метричний артикул
 420 H 075 BFX DL Z=84 1066,8 19.05 T1/2" / 1066.8-BFX-DL
 450 H 075 BFX DL Z=90 1143,0 19.05 T1/2" / 1143-BFX-DL
 480 H 075 BFX DL Z=96 1219,2 19.05 T1/2" / 1219.2-BFX-DL
 510 H 075 BFX DL Z=102 1295,4 19.05 T1/2" / 1295.4-BFX-DL
 540 H 075 BFX DL Z=108 1371,6 19.05 T1/2" / 1371.6-BFX-DL
 570 H 075 BFX DL Z=114 1447,8 19.05 T1/2" / 1447.8-BFX-DL
 600 H 075 BFX DL Z=120 1524,0 19.05 T1/2" / 1524-BFX-DL
 630 H 075 BFX DL Z=126 1600,2 19.05 T1/2" / 1600.2-BFX-DL
 660 H 075 BFX DL Z=132 1676,4 19.05 T1/2" / 1676.4-BFX-DL
 700 H 075 BFX DL Z=140 1778,0 19.05 T1/2" / 1778-BFX-DL
 750 H 075 BFX DL Z=150 1905,0 19.05 T1/2" / 1905-BFX-DL
 800 H 075 BFX DL Z=160 2032,0 19.05 T1/2" / 2032-BFX-DL
 850 H 075 BFX DL Z=170 2159,0 19.05 T1/2" / 2159-BFX-DL
 900 H 075 BFX DL Z=180 2286,0 19.05 T1/2" / 2286-BFX-DL
 1000 H 075 BFX DL Z=200 2540,0 19.05 T1/2" / 2540-BFX-DL
 1100 H 075 BFX DL Z=220 2794,0 19.05 T1/2" / 2794-BFX-DL
 1250 H 075 BFX DL Z=250 3175,0 19.05 T1/2" / 3175-BFX-DL
 1400 H 075 BFX DL Z=280 3556,0 19.05 T1/2" / 3556-BFX-DL
 1700 H 075 BFX DL Z=340 4318,0 19.05 T1/2" / 4318-BFX-DL
 2000 H 075 BFX DL Z=400 5080,0 19.05 T1/2" / 5080-BFX-DL
 2300 H 075 BFX DL Z=460 5842,0 19.05 T1/2" / 5842-BFX-DL
 2600 H 075 BFX DL Z=520 6604,0 19.05 T1/2" / 6604-BFX-DL
 3000 H 075 BFX DL Z=600 7620,0 19.05 T1/2" / 7620-BFX-DL





ширина паса 25.4 мм

 маркування
 дюймове		 зубці довжина,
 мм		 метричний артикул
 420 H 100 BFX DL Z=84 1066,8 25.4 T1/2" / 1066.8-BFX-DL
 450 H 100 BFX DL Z=90 1143,0 25.4 T1/2" / 1143-BFX-DL
 480 H 100 BFX DL Z=96 1219,2 25.4 T1/2" / 1219.2-BFX-DL
 510 H 100 BFX DL Z=102 1295,4 25.4 T1/2" / 1295.4-BFX-DL
 540 H 100 BFX DL Z=108 1371,6 25.4 T1/2" / 1371.6-BFX-DL
 570 H 100 BFX DL Z=114 1447,8 25.4 T1/2" / 1447.8-BFX-DL
 600 H 100 BFX DL Z=120 1524,0 25.4 T1/2" / 1524-BFX-DL
 630 H 100 BFX DL Z=126 1600,2 25.4 T1/2" / 1600.2-BFX-DL
 660 H 100 BFX DL Z=132 1676,4 25.4 T1/2" / 1676.4-BFX-DL
 700 H 100 BFX DL Z=140 1778,0 25.4 T1/2" / 1778-BFX-DL
 750 H 100 BFX DL Z=150 1905,0 25.4 T1/2" / 1905-BFX-DL
 800 H 100 BFX DL Z=160 2032,0 25.4 T1/2" / 2032-BFX-DL
 850 H 100 BFX DL Z=170 2159,0 25.4 T1/2" / 2159-BFX-DL
 900 H 100 BFX DL Z=180 2286,0 25.4 T1/2" / 2286-BFX-DL
 1000 H 100 BFX DL Z=200 2540,0 25.4 T1/2" / 2540-BFX-DL
 1100 H 100 BFX DL Z=220 2794,0 25.4 T1/2" / 2794-BFX-DL
 1250 H 100 BFX DL Z=250 3175,0 25.4 T1/2" / 3175-BFX-DL
 1400 H 100 BFX DL Z=280 3556,0 25.4 T1/2" / 3556-BFX-DL
 1700 H 100 BFX DL Z=340 4318,0 25.4 T1/2" / 4318-BFX-DL
 2000 H 100 BFX DL Z=400 5080,0 25.4 T1/2" / 5080-BFX-DL
 2300 H 100 BFX DL Z=460 5842,0 25.4 T1/2" / 5842-BFX-DL
 2600 H 100 BFX DL Z=520 6604,0 25.4 T1/2" / 6604-BFX-DL
 3000 H 100 BFX DL Z=600 7620,0 25.4 T1/2" / 7620-BFX-DL





ширина паса 38.1 мм

 маркування
 дюймове		 зубці довжина,
 мм		 метричний артикул
 420 H 150 BFX DL Z=84 1066,8 38.1 T1/2" / 1066.8-BFX-DL
 450 H 150 BFX DL Z=90 1143,0 38.1 T1/2" / 1143-BFX-DL
 480 H 150 BFX DL Z=96 1219,2 38.1 T1/2" / 1219.2-BFX-DL
 510 H 150 BFX DL Z=102 1295,4 38.1 T1/2" / 1295.4-BFX-DL
 540 H 150 BFX DL Z=108 1371,6 38.1 T1/2" / 1371.6-BFX-DL
 570 H 150 BFX DL Z=114 1447,8 38.1 T1/2" / 1447.8-BFX-DL
 600 H 150 BFX DL Z=120 1524,0 38.1 T1/2" / 1524-BFX-DL
 630 H 150 BFX DL Z=126 1600,2 38.1 T1/2" / 1600.2-BFX-DL
 660 H 150 BFX DL Z=132 1676,4 38.1 T1/2" / 1676.4-BFX-DL
 700 H 150 BFX DL Z=140 1778,0 38.1 T1/2" / 1778-BFX-DL
 750 H 150 BFX DL Z=150 1905,0 38.1 T1/2" / 1905-BFX-DL
 800 H 150 BFX DL Z=160 2032,0 38.1 T1/2" / 2032-BFX-DL
 850 H 150 BFX DL Z=170 2159,0 38.1 T1/2" / 2159-BFX-DL
 900 H 150 BFX DL Z=180 2286,0 38.1 T1/2" / 2286-BFX-DL
 1000 H 150 BFX DL Z=200 2540,0 38.1 T1/2" / 2540-BFX-DL
 1100 H 150 BFX DL Z=220 2794,0 38.1 T1/2" / 2794-BFX-DL
 1250 H 150 BFX DL Z=250 3175,0 38.1 T1/2" / 3175-BFX-DL
 1400 H 150 BFX DL Z=280 3556,0 38.1 T1/2" / 3556-BFX-DL
 1700 H 150 BFX DL Z=340 4318,0 38.1 T1/2" / 4318-BFX-DL
 2000 H 150 BFX DL Z=400 5080,0 38.1 T1/2" / 5080-BFX-DL
 2300 H 150 BFX DL Z=460 5842,0 38.1 T1/2" / 5842-BFX-DL
 2600 H 150 BFX DL Z=520 6604,0 38.1 T1/2" / 6604-BFX-DL
 3000 H 150 BFX DL Z=600 7620,0 38.1 T1/2" / 7620-BFX-DL
