Зірочка ланцюга 16B-1 загартована

Виготовлення зірочок ПР-25,4

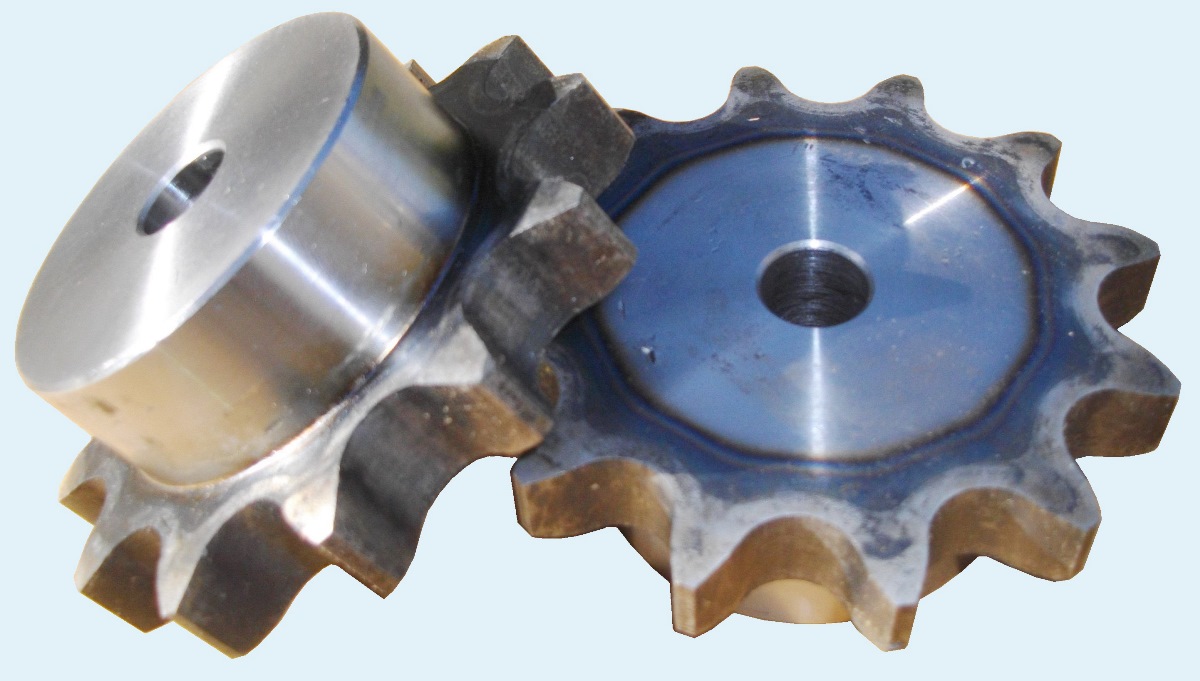

Загартована зірочка 16B-1 Sati зі ступицею

Зірочка виготовляється з сталі з вмістом вуглецю 0,45%. Твердість загартованого шару - порядка HRC 50. Посадочний отвір не оброблиний и має лише попередній отвір невеликого діаметра.

Изготовление звёздочки для цепи

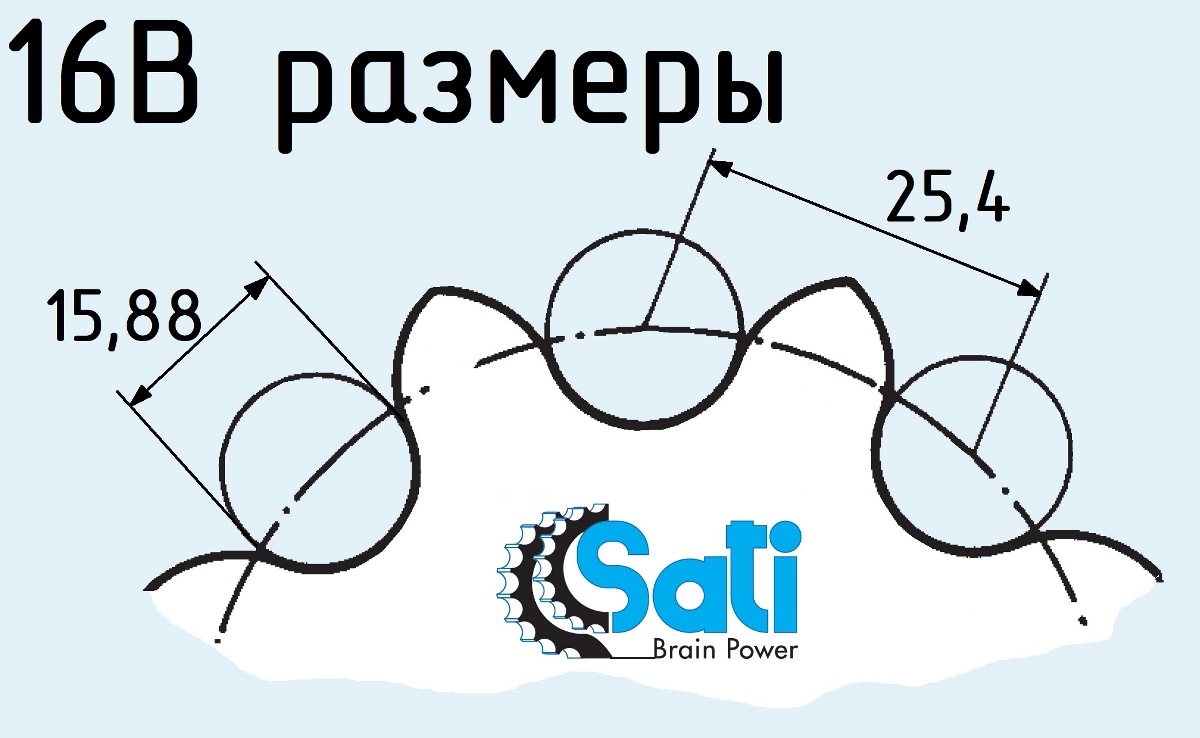

Основні розміри ланцюга 16B-1 - це крок ланцюга 25,4 мм, та діаметр ролика 15,88 мм. Такі розміри співпадають також з ланцюгами ПР-25,4 та ланцюгами ASA 80-1.

звёздочка для пр-25,4

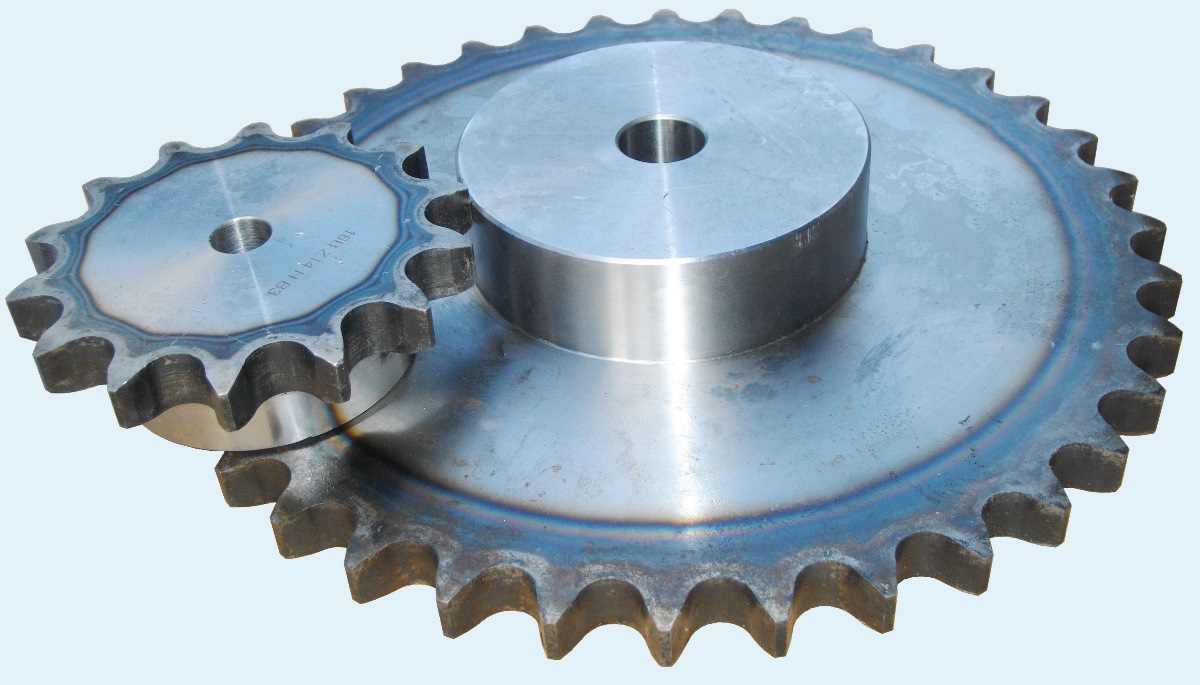

Маркування та розміри зірочок Sati 16В1 зі ступицею та загартованим зубом:

 артикул
 SATI 		 Z
 зубці		 Dp, мм De, мм D,
 мм		 d,
 мм		 H,
 мм
 PS12T08 Z=8 66,37 77,00 16 42 35
 PS12T09 Z=9 74,27 85,00 16 50 35
 PS12T10 Z=10 82,19 93,00 16 55 35
 PS12T11 Z=11 90,14 99,50 20 61 40
 PS12T12 Z=12 98,14 109,00 20 69 40
 PS12T13 Z=13 106,12 117,00 20 78 40
 PS12T14 Z=14 114,15 125,00 20 84 40
 PS12T15 Z=15 122,17 133,00 20 92 40
 PS12T16 Z=16 130,20 141,00 20 100 45
 PS12T17 Z=17 138,22 149,00 20 100 45
 PS12T18 Z=18 146,28 157,00 20 100 45
 PS12T19 Z=19 154,33 165,20 20 100 45
 PS12T20 Z=20 162,38 173,20 20 100 45
 PS12T21 Z=21 170,43 181,20 25 110 50
 PS12T22 Z=22 178,48 189,30 25 110 50
 PS12T23 Z=23 186,53 197,50 25 110 50
 PS12T24 Z=24 194,59 205,50 25 110 50
 PS12T25 Z=25 202,66 213,50 25 110 50
 PS12T26 Z=26 210,72 221,60 25 120 50
 PS12T27 Z=27 218,79 229,60 25 120 50
 PS12T28 Z=28 226,85 237,70 25 120 50
 PS12T29 Z=29 234,92 245,80 25 120 50
 PS12T30 Z=30 243,00 254,00 25 120 50
 PS12T32 Z=32 259,13 270,00 25 120 50
 PS12T34 Z=34 275,28 287,00 25 120 50
 PS12T35 Z=35 283,36 296,20 25 120 50
 PS12T36 Z=36 291,44 304,60 25 120 50
 PS12T38 Z=38 307,59 320,70 25 120 50
 PS12T40 Z=40 323,73 336,90 25 120 50

Висока якість виготовлення зірочок Sati дозволяють будувати надійні та довговічні приводи та редукторні механізми і співпрацювати з ланцюгами різних виробників - Regina, Sedis, Fenner. Donghua, Unibear, Renold, Rexnord, Tsubaki, KettenWulf, Ferlacher Ketten, Vision, Iris, Iwis.

На сторінках нашого сайта ви можете завантажити PDF-каталоги зірочок, ланцюгів, направляючих та натяжних пристроїв. Якщо вам необхідно провести розрахунок ланцюгової передачі - звертайтесь з технічним завданням до наших інженерів. Також ми допоможемо вам здійснити підбір зубчастих пасів та зубчастих шківів, електродвигунів з гальмом та запчастин для ремонту гальма, гвинтових пар та гвинтових редукторів, безшпоночних муфт та втулок Taper bush.

Михайло Павінов
інженер
(098) 083-58-09
