Шків зубчастий AT10

Sati зубчатый шкив

Зубчастий шків Sati AT10

Для побудування зубчасто-пасових передач вам обов'язково необхідні шківи. Особливістю шківів для поліуретанового паса AT10 є те, що стандартна лінійка шківів виготовляється з алюмінієвих сплавів. При необхідності можна замовити виготовлення шківів по кресленням з інших матеріалів, наприклад нержавіючої сталі. Також, при вирішенні нестандартних задач ви можете використовувати заготовки зубчастих шківів.

optibelt alpha

Розміри шківів для паса AT10 шириною  16 мм

маркуванняартикул зубці Dp De Допоміжне позначення
 31 ST10/15-2 31ST115 z=15 47.75 45.90 15-AT10-16
 31 ST10/16-2 31ST116 z=16 50.93 49.05 16-AT10-16
 31 ST10/18-2 31ST118 z=18 57.29 55.45 18-AT10-16
 31 ST10/19-2 31ST119 z=19 60.48 58.60 19-AT10-16
 31 ST10/20-2 31ST120 z=20 63.66 61.80 20-AT10-16
 31 ST10/22-2 31ST122 z=22 70.03 68.15 22-AT10-16
 31 ST10/24-2 31ST124 z=24 76.39 74.55 24-AT10-16
 31 ST10/25-2 31ST125 z=25 79.58 77.70 25-AT10-16
 31 ST10/26-2 31ST126 z=26 82.76 80.90 26-AT10-16
 31 ST10/27-2 31ST127 z=27 85.95 84.10 27-AT10-16
 31 ST10/28-2 31ST128 z=28 89.12 87.25 28-AT10-16
 31 ST10/30-2 31ST130 z=30 95.49 93.65 30-AT10-16
 31 ST10/32-2 31ST132 z=32 101.86 100.00 32-AT10-16
 31 ST10/36-2 31ST136 z=36 114.59 112.75 36-AT10-16
 31 ST10/40-2 31ST140 z=40 127.32 126.45 40-AT10-16
 31 ST10/44-0 31ST144 z=44 140.05 138.20 44-AT10-16
 31 ST10/48-0 31ST148 z=48 152.78 150.95 48-AT10-16
 31 ST10/60-0 31ST160 z=60 190.98 189.10 60-AT10-16

Розміри шківів для паса AT10 шириною 25 мм

 маркуванняартикул зубці Dp De Допоміжне позначення
 40 ST10/15-2 40ST115 Z=15 47.75 45.90 15-AT10-25
 40 ST10/16-2 40ST116 Z=16 50.93 49.05 16-AT10-25
 40 ST10/18-2 40ST118 Z=18 57.29 55.45 18-AT10-25
 40 ST10/19-2 40ST119 Z=19 60.48 58.60 19-AT10-25
 40 ST10/20-2 40ST120 Z=20 63.66 61.80 20-AT10-25
 40 ST10/22-2 40ST122 Z=22 70.03 68.15 22-AT10-25
 40 ST10/24-2 40ST124 Z=24 76.39 74.55 24-AT10-25
 40 ST10/25-2 40ST125 Z=25 79.58 77.70 25-AT10-25
 40 ST10/26-2 40ST126 Z=26 82.76 80.90 26-AT10-25
 40 ST10/27-2 40ST127 Z=27 85.95 84.10 27-AT10-25
 40 ST10/28-2 40ST128 Z=28 89.12 87.25 28-AT10-25
 40 ST10/30-2 40ST130 Z=30 95.49 93.65 30-AT10-25
 40 ST10/32-2 40ST132 Z=32 101.86 100.00 32-AT10-25
 40 ST10/36-2 40ST136 Z=36 114.59 112.75 36-AT10-25
 40 ST10/40-2 40ST140 Z=40 127.32 126.45 40-AT10-25
 40 ST10/44-0 40ST144 Z=44 140.05 138.20 44-AT10-25
 40 ST10/48-0 40ST148 Z=48 152.78 150.95 48-AT10-25
 40 ST10/60-0 40ST160 Z=60 190.98 189.10 60-AT10-25



Розміри шківів для паса AT10 шириною  32 мм

 маркування артикул зубці Dp De Допоміжне позначення
 47 ST10/18-2 47ST118 z=18 57,29 55.45 18-AT10-32
 47 ST10/19-2 47ST119 z=19 60,48 58.60 19-AT10-32
 47 ST10/20-2 47ST120 z=20 63,66 61.80 20-AT10-32
 47 ST10/22-2 47ST122 z=22 70,03 68.15 22-AT10-32
 47 ST10/24-2 47ST124 z=24 76,39 74.55 24-AT10-32
 47 ST10/25-2 47ST125 z=25 79,58 77.70 25-AT10-32
 47 ST10/26-2 47ST126 z=26 82,76 80.90 26-AT10-32
 47 ST10/27-2 47ST127 z=27 85,95 84.10 27-AT10-32
 47 ST10/28-2 47ST128 z=28 89,12 87.25 28-AT10-32
 47 ST10/30-2 47ST130 z=30 95,49 93.65 30-AT10-32
 47 ST10/32-2 47ST132 z=32 101,86 100.00 32-AT10-32
 47 ST10/36-2 47ST136 z=36 114,59 112.75 36-AT10-32
 47 ST10/40-2 47ST140 z=40 127,32 126.45 40-AT10-32
 47 ST10/44-0 47ST144 z=44 140,05 138.20 44-AT10-32
 47 ST10/48-0 47ST148 z=48 152,78 150.95 48-AT10-32
 47 ST10/60-0 47ST160 z=60 190,98 189.10 60-AT10-32

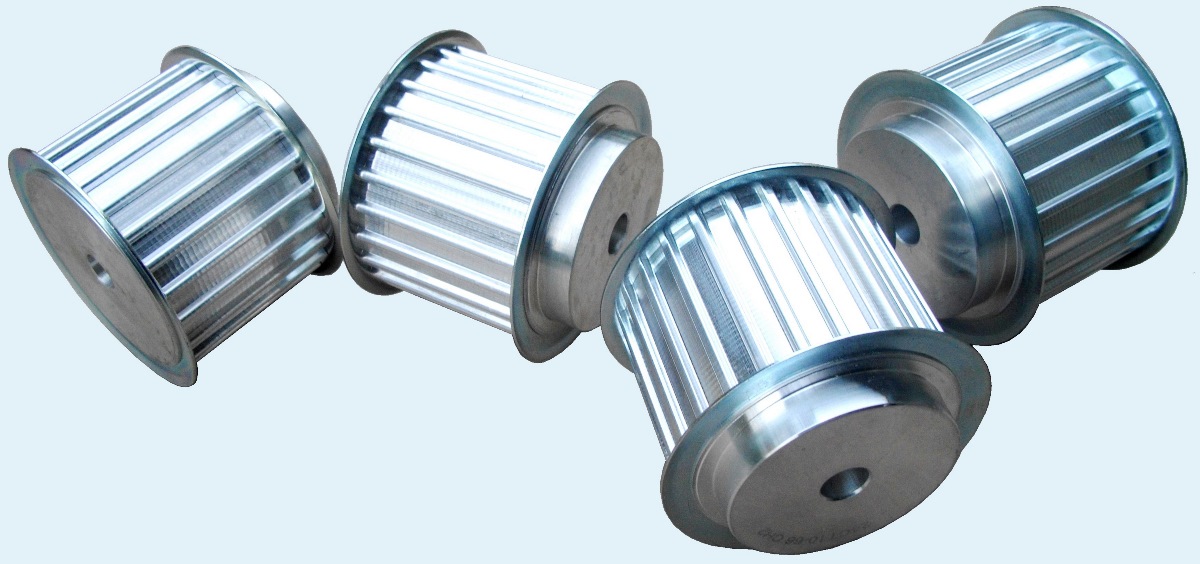

Шкив зубчатый AT10

Розміри шківів для паса AT10 шириною  50 мм

 маркування артикул зубці Dp De Допоміжне позначення
 66 ST10/18-2 66ST118 z=18 57,29 55.45 18-AT10-50
 66 ST10/19-2 66ST119 z=19 60,48 58.60 19-AT10-50
 66 ST10/20-2 66ST120 z=20 63,66 61.80 20-AT10-50
 66 ST10/22-2 66ST122 z=22 70,03 68.15 22-AT10-50
 66 ST10/24-2 66ST124 z=24 76,39 74.55 24-AT10-50
 66 ST10/25-2 66ST125 z=25 79,58 77.70 25-AT10-50
 66 ST10/26-2 66ST126 z=26 82,76 80.90 26-AT10-50
 66 ST10/27-2 66ST127 z=27 85,95 84.10 27-AT10-50
 66 ST10/28-2 66ST128 z=28 89,12 87.25 28-AT10-50
 66 ST10/30-2 66ST130 z=30 95,49 93.65 30-AT10-50
 66 ST10/32-2 66ST132 z=32 101,86 100.00 32-AT10-50
 66 ST10/36-2 66ST136 z=36 114,59 112.75 36-AT10-50
 66 ST10/40-2 66ST140 z=40 127,32 126.45 40-AT10-50
 66 ST10/44-0 66ST144 z=44 140,05 138.20 44-AT10-50
 66 ST10/48-0 66ST148 z=48 152,78 150.95 48-AT10-50
 66 ST10/60-0 66ST160 z=60 190,98 189.10 60-AT10-50

На сторінках нашого сайта ви можете завантажити PDF-каталоги зубчастих пасів, зубчастих шківів та допоміжну технічну інформацію. Ви можете замовити розрахунок пасових передач, а також підбір мотор-редукторів, електродвигунів та пружних муфт - звертайтесь з технічним завданням до наших інженерів.

Михайло Павінов
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua
