Підшипник в корпусі

Корпус підшипника

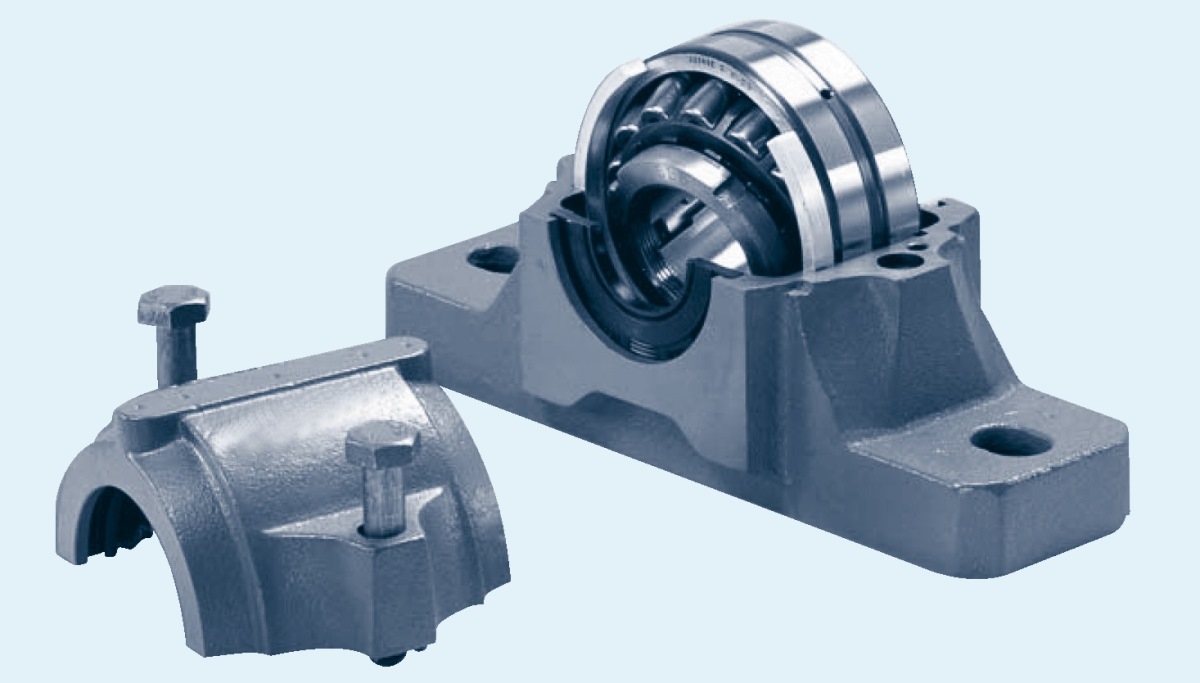

Підшипникова опора в корпусі. Виробництво - Sati spa.

Підшипник в корпусі

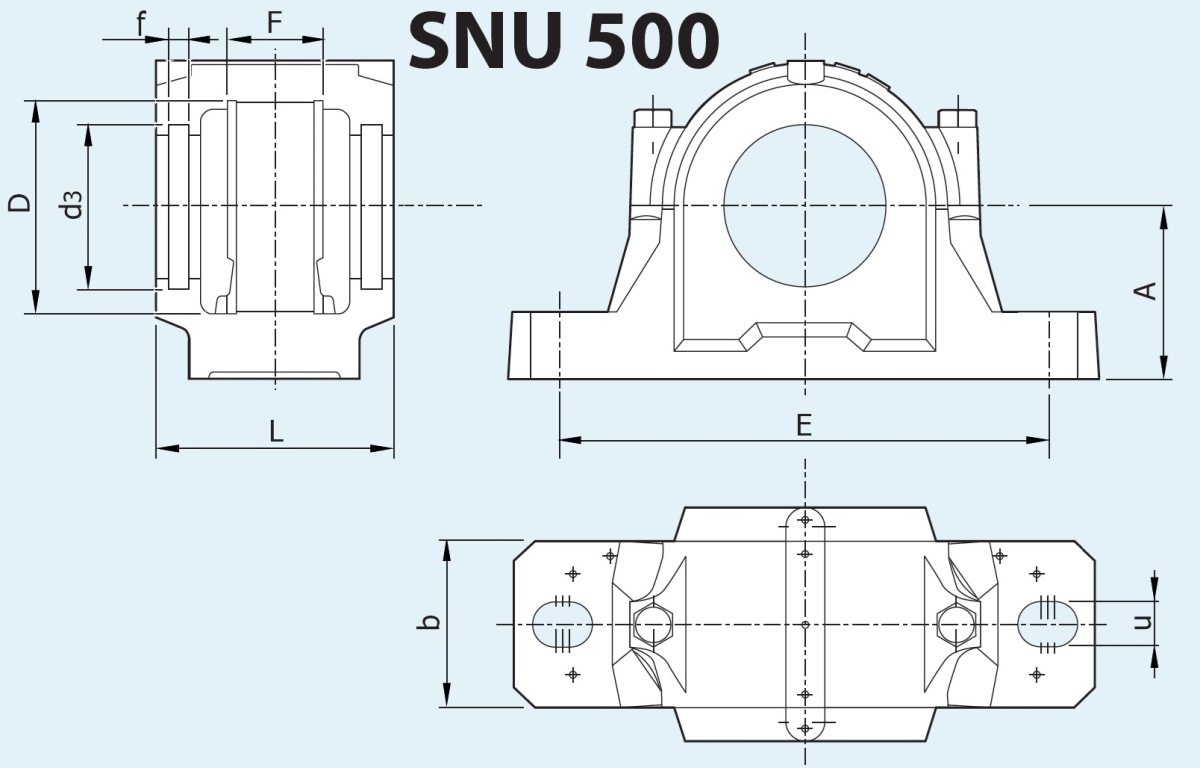

Підшипникова опора SATI SNU 500 являє собою чавунний корпус, в який можна встановити підшипник та ущільнення для утримання змащення. Основні розміри, посадочні місця підшипника та маркування наведемо в таблиці:

 маркування A D F d3 f L E b u
 Sati SNU 507 50 72 34 46.5 5 82 150 52 15
 Sati SNU 508 60 80 39 51.5 5 85 170 60 15
 Sati SNU 509 60 85 40 56.5 5 85 170 60 15
 Sati SNU 510 60 90 41 62.0 5 90 170 60 15
 Sati SNU 511 70 100 44 67.0 5 95 210 70 18
 Sati SNU 512 70 110 48 72.0 5 105 210 70 18
 Sati SNU 513 80 120 51 77.0 5 110 230 80 18
 Sati SNU 515 80 130 56 87.0 5 115 230 80 18
 Sati SNU 516 95 140 58 92.5 5 120 260 90 22
 Sati SNU 517 95 150 61 97.5 5 125 260 90 22
 Sati SNU 518 100 160 65 105.0 5 140 290 100 22
 Sati SNU 519 112 170 68 131.0 6 145 290 100 22
 Sati SNU 520 112 180 70 137.5 6 160 320 110 26
 Sati SNU 522 125 200 80 147.5 6 175 350 120 26
 Sati SNU 524 140 215 86 157.5 6 185 350 120 26

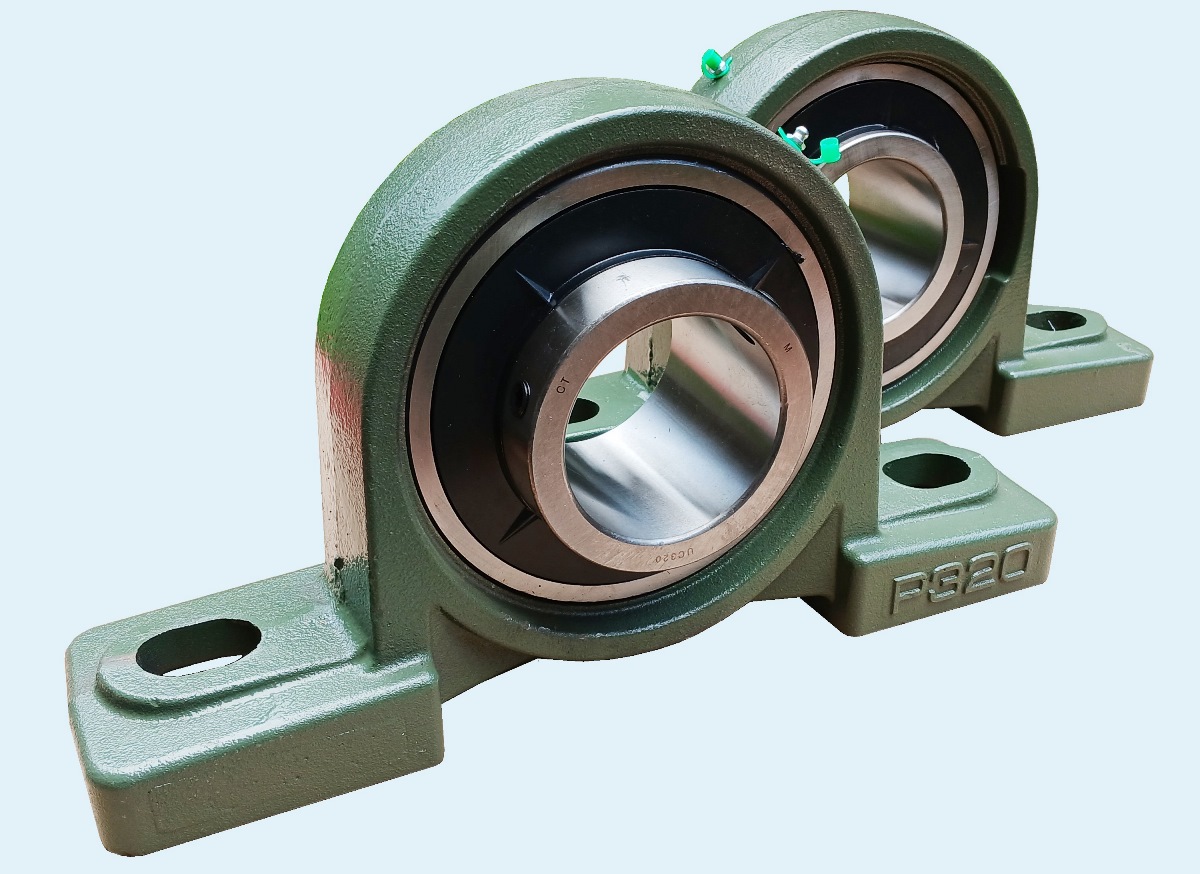

Підшипник в чавунному корпусі на запах

Опорний підшипник UCP - в чавунному корпусі на лапах.

подшипниковая опора на лапах

Розміри та маркування корпусних підшипників UCP

 маркування d h l n Bi вмонтирований
 пыдшипник
 Sati UCP201 12 33.3 95 12.7 31.0 UC201
 Sati UCP202 15 33.3 95 12.7 31.0 UC202
 Sati UCP203 17 33.3 95 12.7 31.0 UC203
 Sati UCP204 20 33.3 95 12.7 31.0 UC204
 Sati UCP205 25 36.5 105 14.3 34.1 UC205
 Sati UCP206 30 42.9 121 15.9 38.1 UC206
 Sati UCP207 35 47.6 127 17.5 42.9 UC207
 Sati UCP208 40 49.2 137 19.0 42.9 UC208
 Sati UCP209 45 54.0 146 19.0 42.9 UC209
 Sati UCP210 50 57.2 159 19.0 51.6 UC210
 Sati UCP211 55 63.5 171 22.2 55.6 UC211
 Sati UCP212 60 69.8 184 25.4 65.1 UC212
 Sati UCP213 65 76.2 203 25.4 65.1 UC213
 Sati UCP214 70 79.4 210 30.2 74.6 UC214
 Sati UCP215 75 82.6 217 33.3 76.8 UC215
 Sati UCP216 80 88.9 232 33.3 82.6 UC216
 Sati UCP217 85 95.2 247 34.1 85.7 UC217
 Sati UCP218 90 101.6 262 39.7 96 UC218
 Sati UCP320 100 140 380 108 UC320

Для побудування конвейєрів та редукторних механізмів окрім підшипникових опор ви можете придбати редуктори та електродвигуни, обгонні муфти, еластичні муфти, зірочки та ланцюги, клинові паси та клинові шківи, зубчасті паси та зубчасті шківи, транспортерні стрічки та круглі поліуретанові паси.

На сторінках нашого сайта ви можете завантажити PDF-каталоги корпусних опор та самовстановлюючихся підшипників, допоміжну технічну інформацію. В разі потреби - звертайтесь з технічним завданням до наших інженерів.
