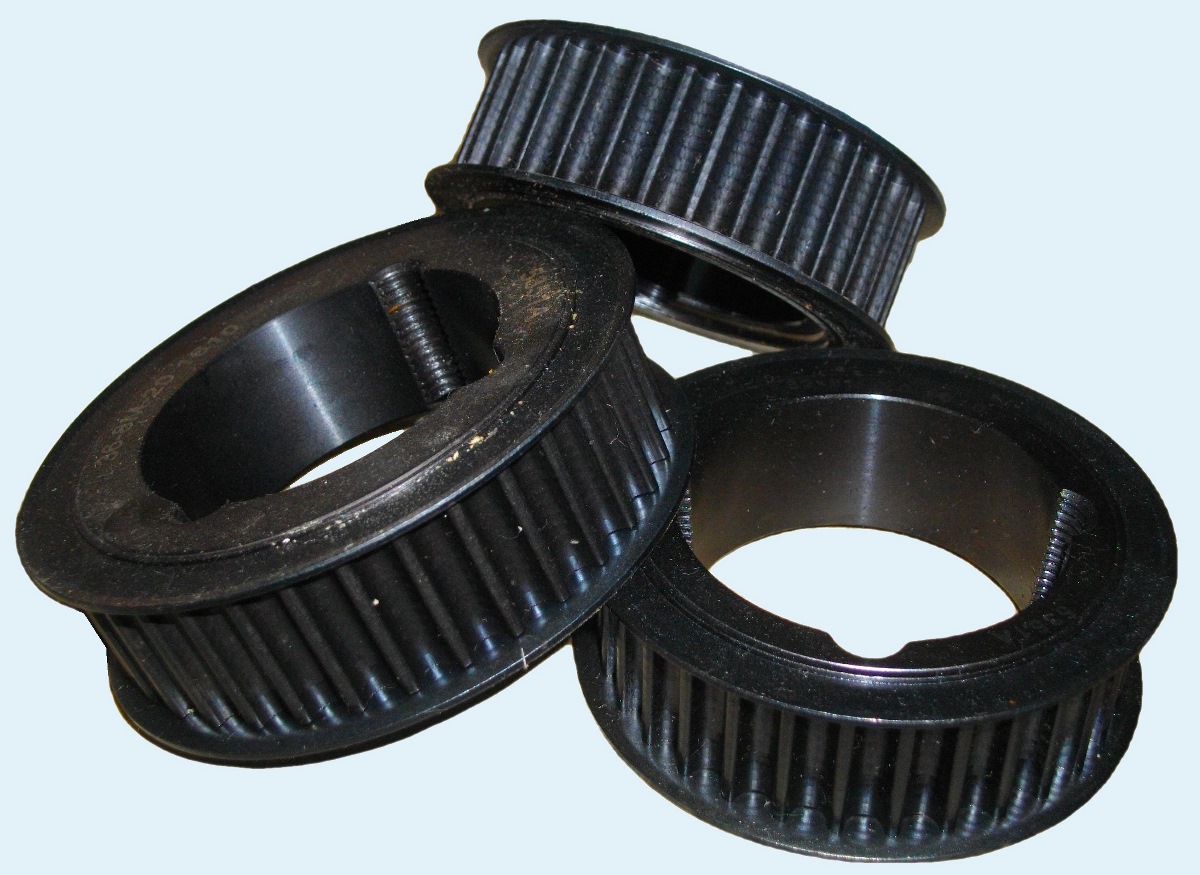

Шкивы HTD 8M с монажом на втулку Taper bush производятся в следующих вариантах:
Розміри та маркування шківів під пас, шириною 20 мм
маркування | тип | F | Z | de | dp | df |
мм | зубці | мм | мм | мм | ||
22-8M-20 (TB 1008) | 5F | 28 | 22 | 54.65 | 56.02 | 60 |
24-8M-20 (TB 1108) | 5F | 28 | 24 | 59.75 | 61.12 | 66 |
26-8M-20 (TB 1108) | 5F | 28 | 26 | 64.84 | 66.21 | 70 |
28-8M-20 (TB 1108) | 5F | 28 | 28 | 70.08 | 71.30 | 75 |
30-8M-20 (TB 1108) | 5F | 28 | 30 | 75.13 | 76,39 | 83 |
32-8M-20 (TB 1610) | 5F | 28 | 32 | 80.16 | 81,49 | 87 |
34-8M-20 (TB 1610) | 5F | 28 | 34 | 85.22 | 86,58 | 91 |
36-8M-20 (TB 1610) | 5F | 28 | 36 | 90.30 | 91,67 | 97 |
38-8M-20 (TB 1610) | 5F | 28 | 38 | 95.39 | 96,77 | 102 |
40-8M-20 (TB 1610) | 5F | 28 | 40 | 100.49 | 101,86 | 106 |
44-8M-20 (TB 2012) | 8F | 28 | 44 | 110.67 | 112,05 | 120 |
48-8M-20 (TB 2012) | 8F | 28 | 48 | 120.86 | 122,23 | 128 |
56-8M-20 (TB 2012) | 8F | 28 | 56 | 141.23 | 142,60 | 150 |
64-8M-20 (TB 2012) | 8WF | 28 | 64 | 161.60 | 162,97 | 168 |
72-8M-20 (TB 2012) | 8W | 28 | 72 | 181.97 | 183,35 | 192 |
80-8M-20 (TB 2012) | 8A | 28 | 80 | 202.35 | 203,72 | - |
90-8M-20 (TB 2012) | 8A | 28 | 90 | 227.81 | 229,18 | - |
Розміри та маркування шківів під пас, шириною 30 мм
маркування | тип | F | Z | de | dp | df |
мм | зубці | мм | мм | мм | ||
22-8M-30 (TB 1008) | 5F | 38 | 22 | 54.65 | 56.02 | 60 |
24-8M-30 (TB 1108) | 5F | 38 | 24 | 59.75 | 61.12 | 66 |
26-8M-30 (TB 1108) | 5F | 38 | 26 | 64.84 | 66.21 | 70 |
28-8M-30 (TB 1210) | 5F | 38 | 28 | 70.08 | 71.30 | 75 |
30-8M-30 (TB 1615) | 5F | 38 | 30 | 75.13 | 76.39 | 83 |
32-8M-30 (TB 1615) | 3F | 38 | 32 | 80.16 | 81.49 | 87 |
34-8M-30 (TB 1615) | 3F | 38 | 34 | 85.22 | 86.58 | 91 |
36-8M-30 (TB 1615) | 3F | 38 | 36 | 90.30 | 91.67 | 97 |
38-8M-30 (TB 1615) | 3F | 38 | 38 | 95.39 | 96.77 | 102 |
40-8M-30 (TB 1615) | 3F | 38 | 40 | 100.49 | 101.86 | 106 |
44-8M-30 (TB 2012) | 4F | 38 | 44 | 110.67 | 112.05 | 120 |
48-8M-30 (TB 2012) | 4F | 38 | 48 | 120.86 | 122.23 | 128 |
56-8M-30 (TB 2012) | 4F | 38 | 56 | 141.23 | 142.60 | 150 |
64-8M-30 (TB 2517) | 8F | 38 | 64 | 161.60 | 162.97 | 168 |
72-8M-30 (TB 2517) | 8WF | 38 | 72 | 181.97 | 183.35 | 192 |
80-8M-30 (TB 2517) | 8W | 38 | 80 | 202.35 | 203.72 | - |
90-8M-30 (TB 2517) | 8A | 38 | 90 | 227.81 | 229.18 | - |
112-8M-30 (TB 2517) | 8A | 38 | 112 | 283.83 | 285.21 | - |
144-8M-30 (TB 2517) | 8A | 38 | 144 | 365.32 | 366.69 | - |
Розміри та маркування шківів під пас, шириною 50 мм
маркування | тип | F | Z | de | dp | df |
мм | зубці | мм | мм | мм | ||
28-8M-50 (TB 1210) | 4F | 60 | 28 | 70,08 | 71,30 | 75 |
30-8M-50 (TB 1615) | 5F | 60 | 30 | 75,13 | 76,39 | 83 |
32-8M-50 (TB 1615) | 5F | 60 | 32 | 80,16 | 81,49 | 87 |
34-8M-50 (TB 1615) | 5F | 60 | 34 | 85,22 | 86,58 | 91 |
36-8M-50 (TB 1615) | 5F | 60 | 36 | 90,30 | 91,67 | 97 |
38-8M-50 (TB 1615) | 5F | 60 | 38 | 95,39 | 96,77 | 102 |
40-8M-50 (TB 2012) | 4F | 60 | 40 | 100,49 | 101,86 | 105 |
44-8M-50 (TB 2012) | 4F | 60 | 44 | 110,67 | 112,05 | 120 |
48-8M-50 (TB 2012) | 4F | 60 | 48 | 120,86 | 122,23 | 128 |
56-8M-50 (TB 2517) | 4F | 60 | 56 | 141,23 | 142,60 | 150 |
64-8M-50 (TB 2517) | 4F | 60 | 60 | 161,60 | 162,97 | 168 |
72-8M-50 (TB 2517) | 9WF | 60 | 72 | 181,97 | 183,35 | 192 |
80-8M-50 (TB 3020) | 4 | 60 | 80 | 202,35 | 203,72 | - |
90-8M-50 (TB 3020) | 9W | 60 | 90 | 227,81 | 229,18 | - |
112-8M-50 (TB 3020) | 9W | 60 | 112 | 283,83 | 285,21 | - |
144-8M-50 (TB 3020) | 9A | 60 | 144 | 365,32 | 366,69 | - |
168-8M-50 (TB 3525) | 7A | 60 | 168 | 426.44 | 427.81 | - |
192-8M-50 (TB 3525) | 7A | 60 | 192 | 487.55 | 488.92 | - |
Розміри та маркування шківів під пас, шириною 85 мм
маркування | тип | F | Z | de | dp | df |
мм | зубці | мм | мм | мм | ||
34-8M-85 (TB 1615) | 4F | 95 | 34 | 85,22 | 86,58 | 91 |
36-8M-85 (TB 1615) | 4F | 95 | 36 | 90,30 | 91,67 | 97 |
38-8M-85 (TB 1615) | 4F | 95 | 38 | 95,39 | 96,77 | 102 |
40-8M-85 (TB 2012) | 4F | 95 | 40 | 100,49 | 101,86 | 106 |
44-8M-85 (TB 2012) | 4F | 95 | 44 | 110,67 | 112,05 | 120 |
48-8M-85 (TB 2012) | 4F | 95 | 48 | 120,86 | 122,23 | 128 |
56-8M-85 (TB 2517) | 4F | 95 | 56 | 141,23 | 142,60 | 150 |
64-8M-85 (TB 2517) | 4F | 95 | 64 | 161,60 | 162,97 | 168 |
72-8M-85 (TB 3020) | 4F | 95 | 72 | 181,97 | 183,35 | 192 |
80-8M-85 (TB 3020) | 4 | 95 | 80 | 202,35 | 203,72 | - |
90-8M-85 (TB 3020) | 9W | 95 | 90 | 227,81 | 229,18 | - |
112-8M-85 (TB 3020) | 9W | 95 | 112 | 283,83 | 285,21 | - |
144-8M-85 (TB 3525) | 9A | 95 | 144 | 365,32 | 366,69 | - |
168-8M-85 (TB 3525) | 9A | 95 | 168 | 426,44 | 427,81 | - |
192-8M-85 (TB 3525) | 9A | 95 | 192 | 487,55 | 488,92 | - |

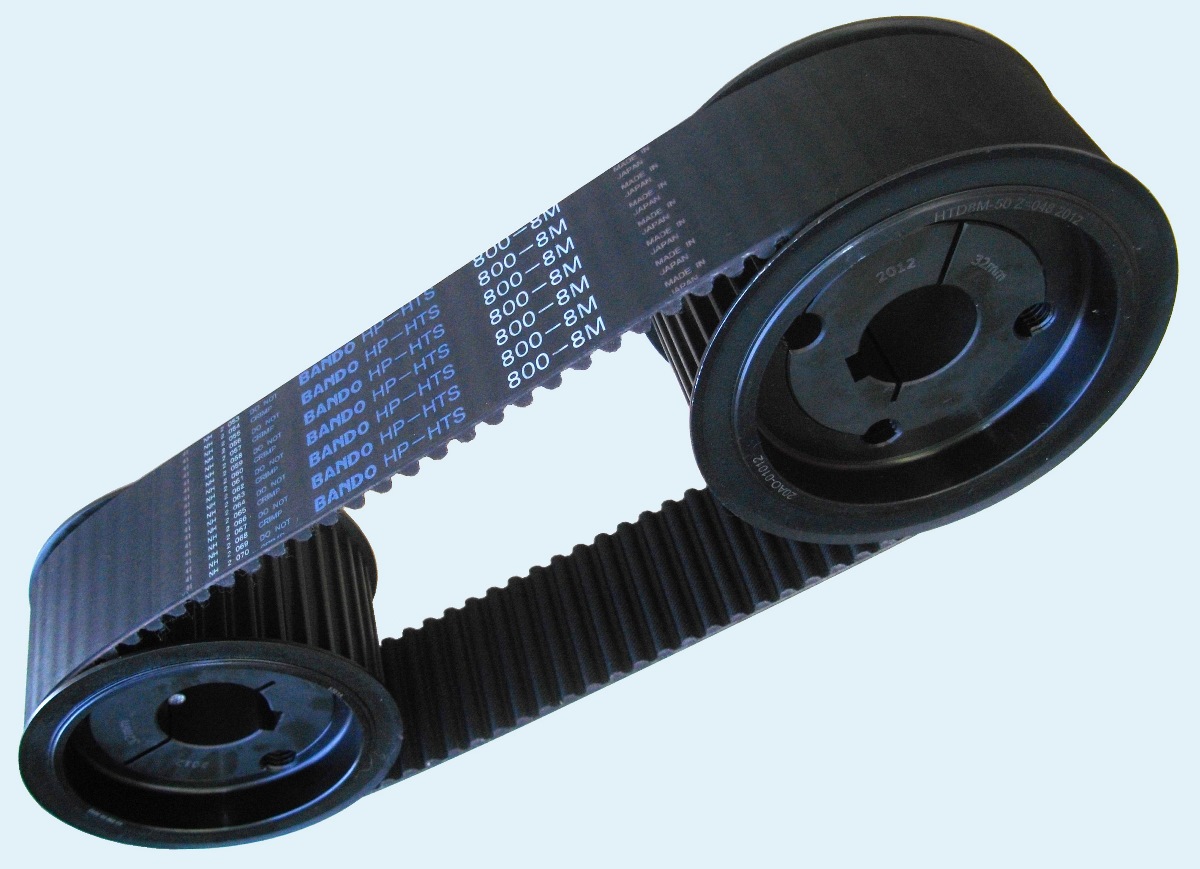

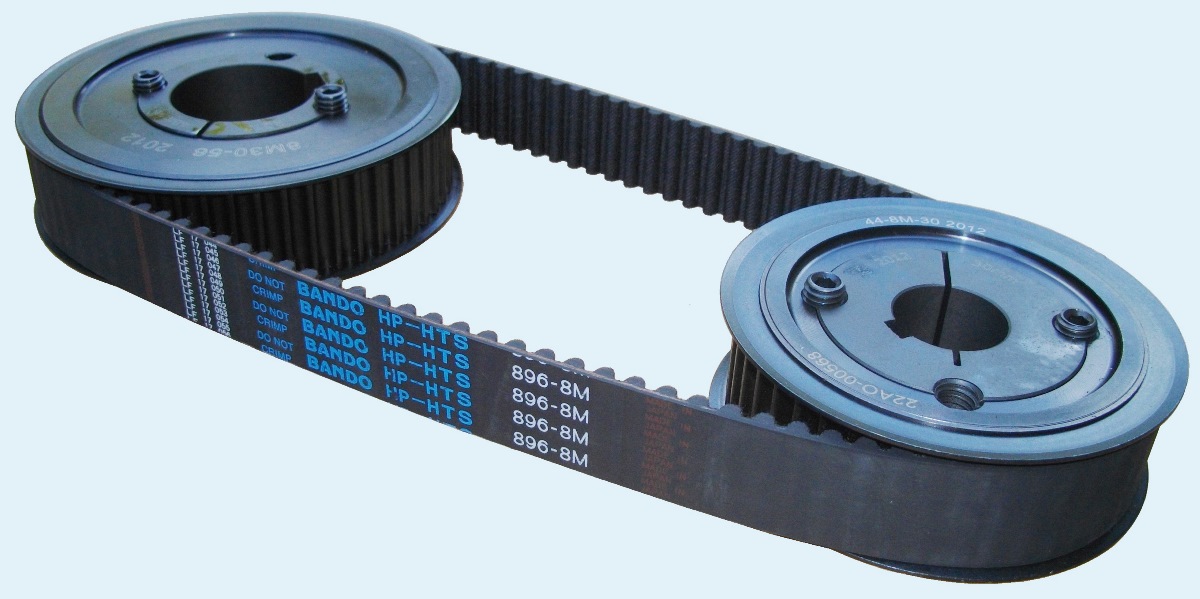

Шкивы профиля HTD 8M отлично работают с зубчатыми ремнями профиля HTS 8M, также, они совместимы с ремнями STS 8M, HP S8M, RPP 8M, KPS 8M. Инженеры нашей компании помогут вам в расчёте ременных передач и в побдоре комплектующих привода, постараются предложить оптимальные цены.
Если вы не нашли необходимый шкив в стандартном каталоге - вы можете заказать изготовление нестандартного зубчатого шкива под заказ.
Для ремонта и построения новых редукторных механизмов вы можете купить редукторы, упругие муфты, цепи с аттачментом, зубчатые ремни с покрытием, пластинчатые транспортёрные цепи и модульные ленты, зубчатые двусторонние цепи, дисковые и барабанные тормоза, гидромуфты.
На сайте компании вы найдёте каталоги в формате PDF и вспомогательную техническую информацию.
