УкраїнськаЛанцюг з аттачментом WA-1, WK-1

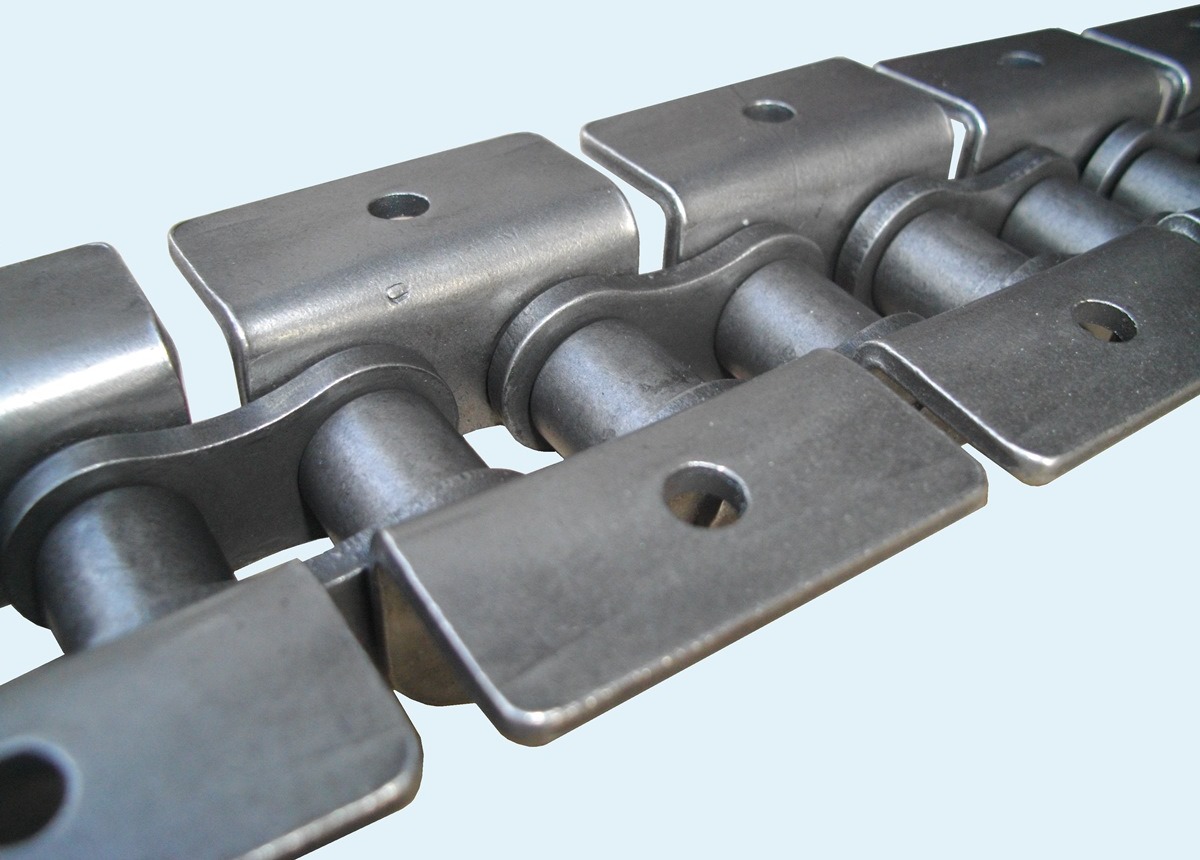

Роликовий ланцюг з аттачментом WA-1 и WK-1
Ланцюг з аттачментом - це, частіше за все, стандартний однорядний ланцюг, оснащений додатковими пластинами, які виконують функцію кріплень, хазватів або штовхачів. Аттачмент з широкою відігнутою пластиною та одним отвором є одним з найьільш поширених.
Для підбору либо ідентифікації ланцюга з аттачментом необхідно виначити наступне:
- базовий ланцюг. Часто в якості базових ланцюгів використовуються однорядні ланцюги американського та британського стандарта, або ланцюги з подвійним кроком. Іноді, в якості базової використовуються двохрядні та трьохрядні ланцюги.
- тип аттачмента. Аттачмент з широкою відігнутою пластиною та одним отвором передбачають два варіанта: аттачмент на одну сторону WA-1 и аттачмент на дві сторони WK-1
- крок аттачмента (малюнок аттачмента). Аттачмент может бути розташований на кожній зовнішній ланці, на кодній дрігій ланці або з якимось іншим порядком.
Основні розміри аттачмента WA-1 та WK-1 відповідно до різних базових ланцюгів
| базовий ланцюг | P, мм | d, мм | J, мм | K, мм | Z, мм | S, мм |
| 06B-1 | 9,525 | 3,2 | 9,8 | 13,2 | 4,1 | 5,7 |
| 08B-1 | 12,7 | 4,5 | 13,1 | 19 | 5,5 | 10 |
| 10B-1 | 15,875 | 5,5 | 16,7 | 27 | 7,4 | 10 |
| 12B-1 | 19,05 | 6,6 | 18,6 | 29 | 8,1 | 11 |
| 16B-1 | 25,4 | 9 | 28,9 | 42 | 10,3 | 18 |
| 35-1 | 9,525 | 2,8 | 9,5 | 14,4 | 4,5 | 6,35 |
| 40-1 | 12,7 | 3,6 | 12,7 | 17,4 | 6 | 7,9 |
| 50-1 | 15,875 | 5,2 | 15,9 | 24,7 | 7,5 | 10,3 |
| 60-1 | 19,05 | 5,2 | 19,1 | 27 | 9 | 11,9 |
| 80-1 | 25,4 | 6,8 | 25,4 | 25,5 | 12 | 15,9 |
| 100-1 | 31,75 | 8,8 | 31,8 | 44,2 | 15 | 19,8 |
