УкраїнськаЗірочка ланцюга 12B-1 з втулкою taper bush

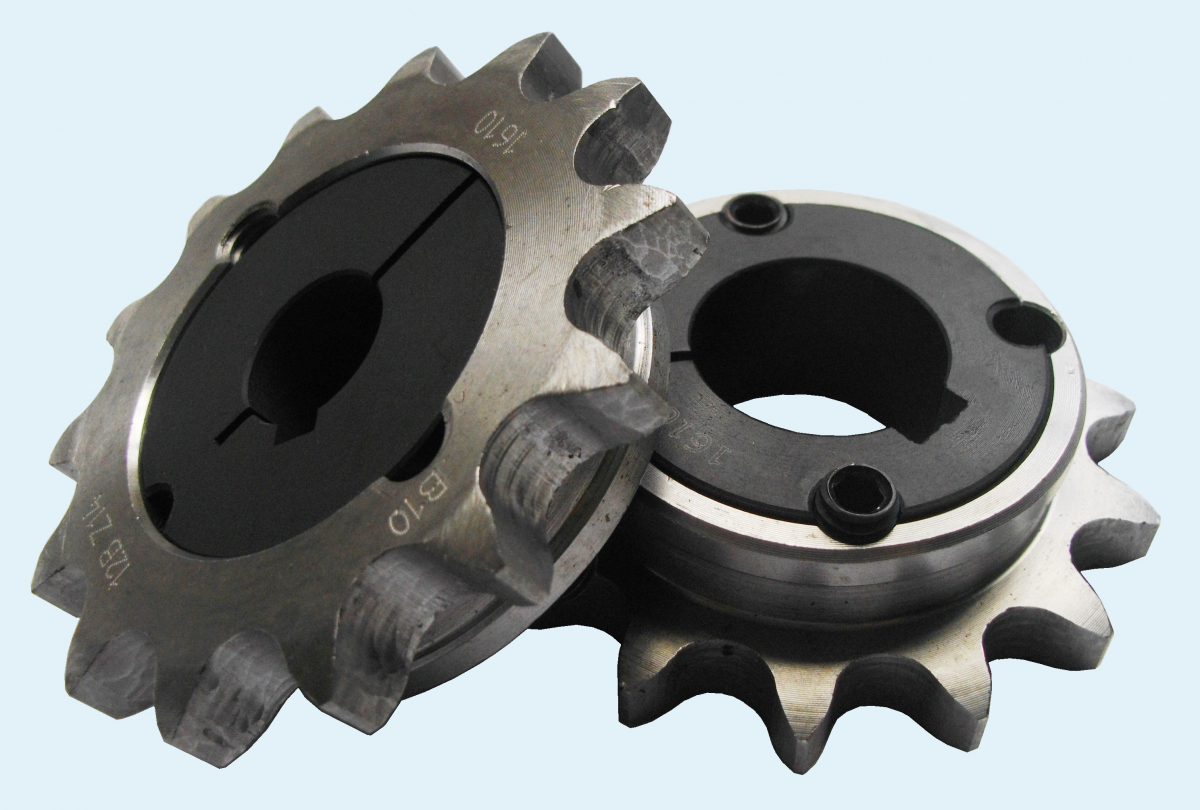

Зірочки Sati 12B-1 з втулками Taper bush - це ефективне та надійне рішення для побудування ланцюговії передачі.
Монтажні втулки Taper bush широко використовуються для монтування клинових шківів, зубчатих шківів, адапторів, приварних ступиць, болтових ступиць, еластичних муфт. Зірочки також не виключення. В чому перевага такого монтажа? Втулка Taper bush - розрізна, монтаж відбувається без зайвих зусиль та без використання спеціального інструменту, посадочний отвір у втулці оброблений на заводі, має якісний шпоночний паз та не має биття. Демонтаж втулки Taper bush також не потребує спеціального інструменту та зусиль.
Основні розміри та позначення зірочок з швидкозмінними конусними затисками Taper lock для ланцюга 12B-1 3/4"x11,68mm, h1=11,1 mm
| артикул Sati | Зубці | De | Dp | d | H | додаткове позначення |
| Sati TS11013 (TB 1210) | Z=13 | 87,5 | 79,59 | 60 | 25 | PHS 12B-1TB13 |
| Sati TS11014 (TB 1610) | Z=14 | 93,6 | 85,61 | 70 | 25 | PHS 12B-1TB14 |
| Sati TS11015 (TB 1610) | Z=15 | 99,8 | 91,63 | 70 | 25 | PHS 12B-1TB15 |
| Sati TS11016 (TB 1610) | Z=16 | 105,5 | 97,65 | 75 | 25 | PHS 12B-1TB16 |
| Sati TS11017 (TB 1610) | Z=17 | 111,5 | 103,67 | 76 | 25 | PHS 12B-1TB17 |
| Sati TS11018 (TB 2012) | Z=18 | 118,0 | 109,71 | 90 | 32 | PHS 12B-1TB18 |
| Sati TS11019 (TB 2012) | Z=19 | 124,2 | 115,75 | 90 | 32 | PHS 12B-1TB19 |
| Sati TS11020 (TB 2012) | Z=20 | 129,7 | 121,78 | 90 | 32 | PHS 12B-1TB20 |
| Sati TS11021 (TB 2517) | Z=21 | 136,0 | 127,82 | 102 | 45 | PHS 12B-1TB21 |
| Sati TS11022 (TB 2517) | Z=22 | 141,8 | 133,86 | 102 | 45 | PHS 12B-1TB22 |
| Sati TS11023 (TB 2517) | Z=23 | 149,0 | 139,90 | 108 | 45 | PHS 12B-1TB23 |
| Sati TS11024 (TB 2517) | Z=24 | 153.9 | 145,94 | 108 | 45 | PHS 12B-1TB24 |
| Sati TS11025 (TB 2517) | Z=25 | 160.0 | 152,00 | 108 | 45 | PHS 12B-1TB25 |
| Sati TS11026 (TB 2517) | Z=26 | 165,9 | 158,04 | 108 | 45 | PHS 12B-1TB26 |
| Sati TS11027 (TB 2517) | Z=27 | 172,3 | 164,00 | 108 | 45 | PHS 12B-1TB27 |
| Sati TS11028 (TB 2517) | Z=28 | 178,0 | 170,13 | 108 | 45 | PHS 12B-1TB28 |
| Sati TS11030 (TB 2517) | Z=30 | 190,5 | 182,25 | 108 | 45 | PHS 12B-1TB30 |
| Sati TS11038 (TB 2517) | Z=38 | 239,0 | 230,69 | 108 | 45 | PHS 12B-1TB38 |
| Sati TS11045 (TB 2517) | Z=45 | 282,5 | 273,10 | 108 | 45 | PHS 12B-1TB45 |
| Sati TS11057 (TB 2517) | Z=57 | 355,4 | 345,81 | 108 | 45 | PHS 12B-1TB57 |
| Sati TS11076 (TB 2517) | Z=76 | 469,9 | 460,99 | 108 | 45 | PHS 12B-1TB76 |
| Sati TS11095 (TB 2517) | Z=95 | 585,1 | 576,17 | 108 | 45 | PHS 12B-1TB95 |
| Sati TS11114 (TB 2525) | Z=114 | 700,6 | 691,36 | 108 | 64 | PHS 12B-1TB114 |
На сторінках нашого сайта ви можете завантажити PDF-каталоги зірочок, інструкцію по встановленню втулок taper-bush та додаткову технічну літературу. Ви можете замовити в наших інженерів розрахунок ланцюгових передач, підбір ланцюгів та зірочок згідно технічного завдання.
Павінов Михайло
інженер
(098) 083-58-09
