Brecoflex зубчастий пас з направляючою

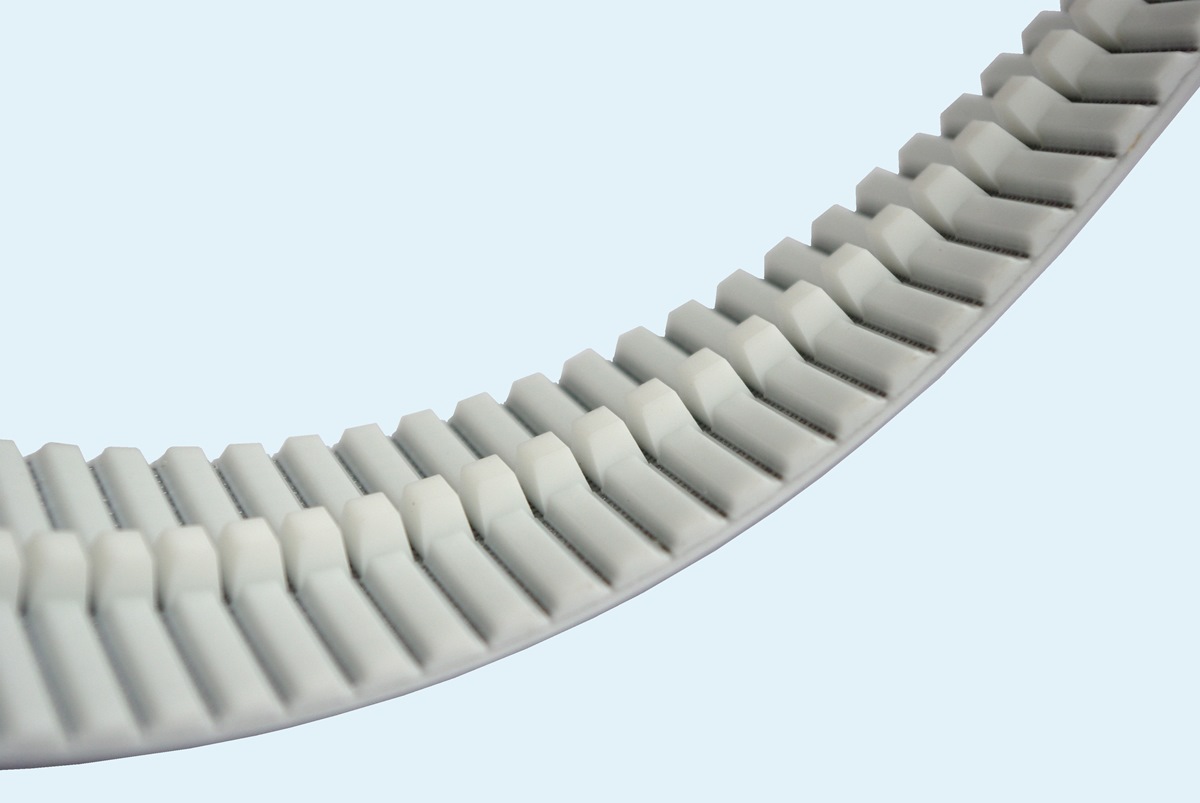

Зубчастий пас Brecoflex з клиновою направляючою.

У випадках, коли на зубчастих шкывах нема утримуючих буртиків і конструктивно неможливо використовувати зубчасти паси з шахматним зубом або з круговим зубом - можна використати паси з додатковою центральною направляючою. Для цієї направляючої в зубчастому шківі виготовляється додаткова центруюча канавка.

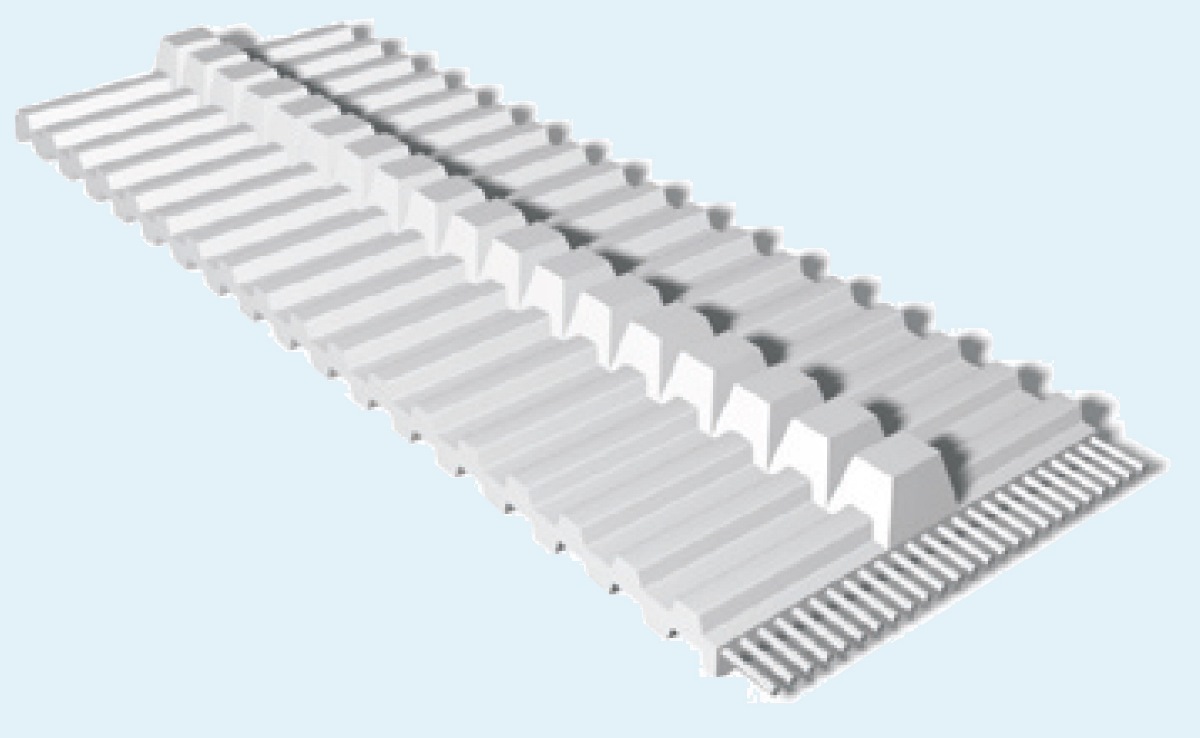

Клинова направляюча має два стандартні типорозміри - K6 (ширина  6 мм) та K13 (ширина 13 мм)

Зубчастий поліуретановий пас Брекофлекс з клиновою направляючою типу K6 - ширина направляючої 6 мм. Використовується з зубчастими пасими профілей AT5, AT10, T5, T10 та, відповідно, мають маркування TK5K6, TK10K6, ATK5K6, ATK10K6

Зубчастий поліуретановий пас Брекофлекс з клиновою направляючою типу K13 - ширина направляючої 13 мм. Використовується з зубчастими пасими профілей AT10, AT20, T10, T20б T1/2" та, відповідно, мають маркування TK10K13, TK20K13, ATK10K13, ATK20K13, TK1/2"K13

Слід зауважити, що використання направляючої зменшує гнучкість паса і тому виникають певні обмеження по мінімальним діаметрам шківів, які можна використати.

Привідні паси Брекофлекс мають дуже широкий асортимент та високу якість виготовлення. В асортименті компанії ви зможете знайти якісну альтернативу зубчастим пасам Optibelt Alpha, Gates Mectrol, Elatech, Contitech synchroflex, Mitsuboshi, Protorque, Cross&Morse, ConCar, Megadyne Megapower, Bando Synchro-Link, Unitta, Strongbelt, Kieper, Fenner, Pibelt.

На сторінках нашого сайта ми можете завантажити PDF-каталоги зубчастих пасів та шківів Brecoflex, мануали та домоміжну технічну інформацію. За комерційними пропозиціями та за допомогою в розрахунках пасових передач, ланцюгових передач, підборі кулачкових муфт, електромоторів та редукторів - звертайтесь з технічним завданням до наших інженерів.

Михайло Павінов
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua
