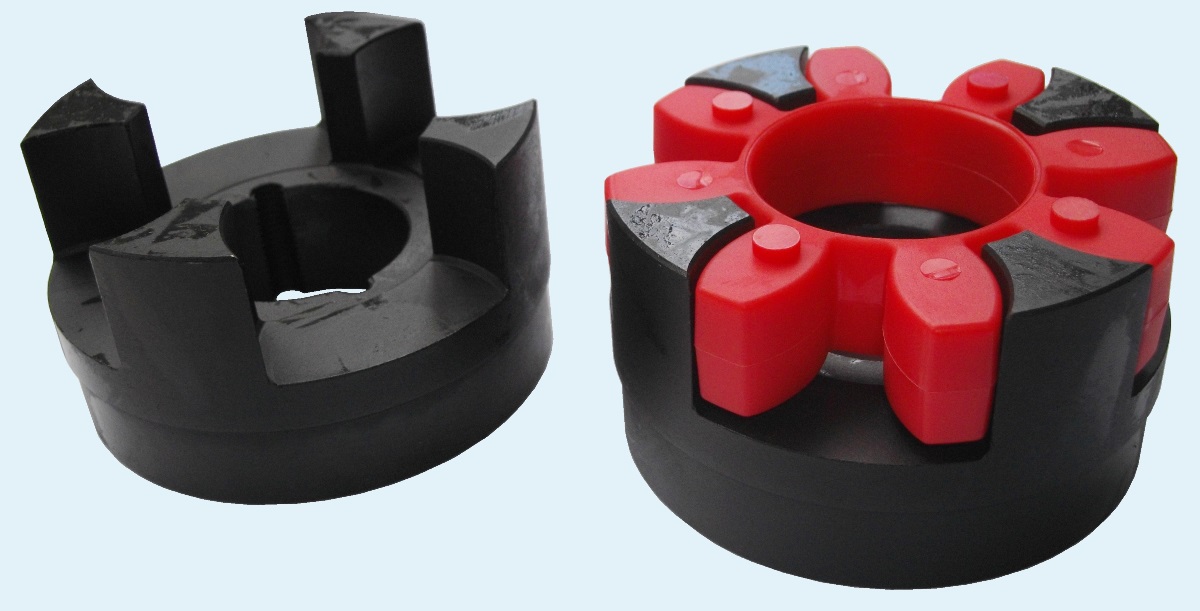

це кулачкова муфта з еластичним елементом у вигляді зірочки з поліуретану. Вона має достатньо компакнті розміри, легко встановлюється та обслуговується, доступна за ціною. Окремо можна придбати еластичні вставки муфт.
Призначення муфти Habix - передача крутного моменту між валами обладнання (електродвигуни, редуктори, мотор-редуктори, насоси, гідромуфти та інше).
Існують два варіанти виконання:
- з монтування на конічні монтажні втулки, тип HWT
- під розточування, тип HWN
Стандартним матеріалом муфти Habix є чавун, під замовлення можливе виконання з сталі та алюмінію.
Муфта Habix під розточування
Муфта з монтуванням на конічні монтажні втулки TaperBush. У напівмуфт є два різновида, залежить від напрямку монтування втулки - зовнішня і внутрішня.
Під розточування | На монтажних втулках | Момент | швидкість | Діаметр | |||||||
Тип | Т1 | Т2 | Тип | Т3 | Т4 | 92 Shore | 98 Shore | N max | Da | ||
D min | D max | D min | D max | ТВ | ТВ | Nm | Nm | об/мин | мм | ||
HWN 19 | 6 | 19 | 19 | 24 | 10 | 17 | 19000 | 40 | |||
HWN 24 | 9 | 24 | 24 | 28 | HWT 24 | 1008 | 1008 | 35 | 60 | 14000 | 55 |
HWN 28 | 10 | 28 | 28 | 38 | HWT 28 | 1108 | 1108 | 95 | 160 | 11800 | 65 |
HWN 38 | 12 | 38 | 38 | 45 | HWT 38 | 1108 | 1108 | 190 | 325 | 9500 | 80 |
HWN 42 | 14 | 42 | 42 | 55 | HWT 42 | 1610 | 1610 | 265 | 450 | 8000 | 95 |
HWN 48 | 15 | 48 | 48 | 60 | HWT 48 | 1615 | 1615 | 310 | 525 | 7100 | 105 |
HWN 55 | 20 | 55 | 55 | 70 | HWT 55 | 2012 | 2012 | 410 | 685 | 6300 | 120 |
HWN 65 | 22 | 65 | 65 | 75 | HWT 65 | 2012 | 2517 | 625 | 940 | 5600 | 135 |
HWN 75 | 30 | 72 | 75 | 90 | HWT 75 | 2517 | 3020 | 1280 | 1920 | 4750 | 160 |
HWN 90 | 40 | 90 | 90 | 100 | HWT 90 | 3020 | 3535 | 2400 | 3600 | 3750 | 200 |
Маркування та артикули для напівмуфт Habix/X-flex
тип | монтаж | артикул | додаткові маркування |
24 | внутрішній | SATI - X-FLEX GTI 24/32 (TB 1008) | Habix HWT-GG-24-T3-1008 |
зовнішній | SATI - X-FLEX GTI 24/32 (TB 1008) | Habix HWT-GG-24-T4-1008 | |
28 | внутрішній | SATI - X-FLEX GTI 28/38 (TB 1108) | GTI2838, Habix HWT-GG-28-T3-1108 |
зовнішній | SATI - X-FLEX GTE 28/38 (TB 1108) | GTE2838, Habix HWT-GG-28-T4-1108 | |
38 | внутрішній | SATI - X-FLEX GTI 38/45 (TB 1108) | GTI3845, Habix HWT-GG-38-T3-1108 |
зовнішній | SATI - X-FLEX GTE 38/45 (TB 1108) | GTE3845, Habix HWT-GG-38-T4-1108 | |
42 | внутрішній | SATI - X-FLEX GTI 42/55 (TB 1610) | GTI4255, Habix HWT-GG-42-T3-1610 |
зовнішній | SATI - X-FLEX GTE 42/55 (TB 1610) | GTE4255, Habix HWT-GG-42-T4-1610 | |
48 | внутрішній | SATI - X-FLEX GTI 48/60 (TB 1615) | GTI4860, Habix HWT-GG-48-T3-1615 |
зовнішній | SATI - X-FLEX GTE 48/60 (TB 1615) | GTE4860, Habix HWT-GG-48-T4-1615 | |
55 | внутрішній | SATI - X-FLEX GTI 55/70 (TB 2012) | GTI5570, Habix HWT-GG-55-T3-2012 |
зовнішній | SATI - X-FLEX GTI 55/70 (TB 2012) | GTE570, Habix HWT-GG-55-T4-2012 | |
65 | внутрішній | SATI - X-FLEX GTI 65/75 (TB 2012) | GTI6575, Habix HWT-GG-65-T3-2012 |
зовнішній | SATI - X-FLEX GTE 65/75 (TB 2517) | GTE6575, Habix HWT-GG-65-T4-2517 | |
75 | внутрішній | SATI - X-FLEX GTI 75/90 (TB 2517) | GTI7590, Habix HWT-GG-75-T3-2517 |
зовнішній | SATI - X-FLEX GTE 75/90 (TB 2517) | GTE7590, Habix HWT-GG-75-T4-3020 | |
90 | внутрішній | SATI - X-FLEX GTI 90/100 (TB 3020) | Habix HWT-GG-90-T3-3020 |
зовнішній | SATI - X-FLEX GTI 90/100 (TB 3535) | Habix HWT-GG-90-T4-3535 |
Для ремонту та обслуговування еластичних муфти типу Desch Habix / Ssati X-flex ви можете придбати поліуретанові еластичні елементи муфт. Твердість поліуретану позначена кольором, жовті - 92 одиниці по Шору, червоні - 98 одиниць по Шору. Їх розміри та маркування ви можете знайте в наступній таблиці:
типорозмір | колір | |
Habix 19 | жовтий | Habix Spider-92 Shore A-19-T5, SATI - SPIDER 19/24 YELLOW 92ShA, FCL GR19 Yellow еластичний елемент X-flex, Rotex 19 92 Sh A T-PUR |
червоний | Habix Spider-98 Shore A-19-T5, SATI - SPIDER 19/24 RED 98ShA, FCL GR19 RED еластичний елемент X-flex, Rotex 19 98 Sh A T-PUR, 19 GR PU 40-18-14.5 | |
Habix 24 | жовтий | Habix Spider-92 Shore A-24-T5, SATI - SPIDER 24/32 YELLOW 92ShA, FCL GR24 Yellow еластичний елемент X-flex, Rotex 24 92 Sh A T-PUR |
червоний | Habix Spider-98 Shore A-24-T5, SATI - SPIDER 24/32 RED 98ShA, FCL GR24 RED еластичний елемент X-flex, Rotex 24 98 Sh A T-PUR, 24 GR PU 54-26-15.2 | |
Habix 28 | жовтий | Habix Spider-92 Shore A-28-T5, SATI - SPIDER 28/38 YELLOW 92ShA, FCL GR28 Yellow еластичний елемент X-flex, Rotex 28 92 Sh A T-PUR |
червоний | Habix Spider-98 Shore A-28-T5, SATI - SPIDER 28/38 RED 98ShA, FCL GR28 RED еластичний елемент X-flex, Rotex 28 98 Sh A T-PUR, 28 GR PU 65-30-19 | |
Habix 38 | жовтий | Habix Spider-92 Shore A-38-T5, SATI - SPIDER 38/45 YELLOW 92ShA, FCL GR38 Yellow еластичний елемент X-flex, Rotex 38 92 Sh A T-PUR |
червоний | Habix Spider-98 Shore A-38-T5, SATI - SPIDER 38/45 RED 98ShA, FCL GR38 RED еластичний елемент X-flex, Rotex 38 98 Sh A T-PUR, 38 GR PU 80-38-22 | |
Habix 42 | жовтий | Habix Spider-92 Shore A-42-T5, SATI - SPIDER 42/55 YELLOW 92ShA, FCL GR42 Yellow еластичний елемент X-flex, Rotex 42 92 Sh A T-PUR |
червоний | Habix Spider-98 Shore A-42-T5, SATI - SPIDER 42/55 RED 98ShA, FCL GR42 RED еластичний елемент X-flex, Rotex 42 98 Sh A T-PUR, 42 GR PU 95-46-24 | |
Habix 48 | жовтий | Habix Spider-92 Shore A-48-T5, SATI - SPIDER 48/60 YELLOW 92ShA, FCL GR48 Yellow еластичний елемент X-flex, Rotex 48 92 Sh A T-PUR |
червоний | Habix Spider-98 Shore A-48-T5, SATI - SPIDER 48/60 RED 98ShA, FCL GR48 RED еластичний елемент X-flex, Rotex 48 98 Sh A T-PUR, 48 GR PU 104-51-25.5 | |
Habix 55 | жовтий | Habix Spider-92 Shore A-55-T5, SATI - SPIDER 55/70 YELLOW 92ShA, FCL GR55 Yellow еластичний елемент X-flex, Rotex 55 92 Sh A T-PUR |
червоний | Habix Spider-98 Shore A-55-T5, SATI - SPIDER 55/70 RED 98ShA, FCL GR55 RED еластичний елемент X-flex, Rotex 55 98 Sh A T-PUR, 55 GR PU 120-60-27 | |
Habix 65 | жовтий | Habix Spider-92 Shore A-65-T5, SATI - SPIDER 65/75 YELLOW 92ShA, FCL GR65 Yellow еластичний елемент X-flex, Rotex 65 92 Sh A T-PUR |
червоний | Habix Spider-98 Shore A-65-T5, SATI - SPIDER 65/75 RED 98ShA, FCL GR65 RED еластичний елемент X-flex, Rotex 65 98 Sh A T-PUR, 65 GR PU 135-68-32 | |
Habix 75 | жовтий | Habix Spider-92 Shore A-75-T5, SATI - SPIDER 75/90 YELLOW 92ShA, FCL GR75 Yellow еластичний елемент X-flex, Rotex 75 92 Sh A T-PUR |
червоний | Habix Spider-98 Shore A-75-T5, SATI - SPIDER 75/90 RED 98ShA, FCL GR75 RED еластичний елемент X-flex, Rotex 75 98 Sh A T-PUR, 75 GR PU 160-80-37 | |
Habix 90 | жовтий | Habix Spider-92 Shore A-90-T5, SATI - SPIDER 90/100 YELLOW 92ShA, FCL GR90 Yellow еластичний елемент X-flex, Rotex 90 92 Sh A T-PUR |
червоний | Habix Spider-98 Shore A-90-T5, SATI - SPIDER 90/100 RED 98ShA, FCL GR90 RED еластичний елемент X-flex, Rotex 90 98 Sh A T-PUR, 90 GR PU 200-100-42 | |
Habix 100 | жовтий | Habix Spider-92 Shore A-100-T5, SATI - SPIDER 100/110 YELLOW 92ShA, FCL GR100 Yellow еластичний елемент X-flex, Rotex 100 92 Sh A T-PUR |
червоний | Habix Spider-98 Shore A-100-T5, SATI - SPIDER 100/110 RED 98ShA, FCL GR100 RED еластичний елемент X-flex, Rotex 100 98 Sh A T-PUR, 100 GR PU 224-11-42 | |
Habix 110 | жовтий | Habix Spider-92 Shore A-110-T5, SATI - SPIDER 110/125 YELLOW 92ShA, FCL GR110 Yellow еластичний елемент X-flex, Rotex 110 92 Sh A T-PUR |
червоний | Habix Spider-98 Shore A-110-T5, SATI - SPIDER 110/125 RED 98ShA, FCL GR110 RED еластичний елемент X-flex, Rotex 110 98 Sh A T-PUR, 110 GR PU 255-121-42 | |
Habix 125 | жовтий | Habix Spider-92 Shore A-125-T5, SATI - SPIDER 125/145 YELLOW 92ShA, FCL GR125 Yellow еластичний елемент X-flex, Rotex 125 92 Sh A T-PUR |
червоний | Habix Spider-98 Shore A-125-T5, SATI - SPIDER 125/145 RED 98ShA, FCL GR125 RED еластичний елемент X-flex, Rotex 125 98 Sh A T-PUR, 125 GR PU 292-148-46 | |
Habix 140 | жовтий | Habix Spider-92 Shore A-140-T5, SATI - SPIDER 140/160 YELLOW 92ShA, FCL GR140 Yellow еластичний елемент X-flex, Rotex 140 92 Sh A T-PUR |
червоний | Habix Spider-98 Shore A-140-T5, SATI - SPIDER 140/160 RED 98ShA, FCL GR140 RED еластичний елемент X-flex, Rotex 140 98 Sh A T-PUR, 140 GR PU |
Ви можете використати еластичні вставки від муфт Desch для муфт Brown Europe, Northon trasmissioni PSA, Rotex GS KTR, Raja-Lovejoy Spidex, Challenge, Poly-norm, Countex, Sati x-flex, Rathi RRJ, Mayr. Спеціалісти нашої компанії допоможуть бідібрати альтернативу муфтам Rexnord, Mitsuboshi hyper flex, Fenner, TB-Woods, Browning, Falk, Flender, Tschan Nor-Mex...
Також, рекомендуємо звернути увагу на муфти Desch Flex, HRC, Hadeflex. При монтуванні шківів, муфт та зірочок ви також зможете придбати безшпоночні затискні муфти Sati.
На сторінках нашого сайта ви можете скачати PDF-каталоги та допоміжну технічну інформацію. Звернувшись до наших інженерів ви можете замовити розрахунок та підбір еластичних муфт згідно технічного завдання.
