Шків для зубчастого паса PolyChain 14MGT

Synchrochain зубчастий шків

Зубчасті шківи Sati для посилених зубчастих пасів з кевларовим, арамішним та карбоновим кордомGates PolyChain GT3 14MGT, Contitech Synchrochain

шкив для зубчатого ремня Gates

Розміри та познвчення зубчастих шківів Sati для PolyChain 14MGT під ширину паса 20 мм

 маркування Z виконання Dp De додаткове позначення
 TL 28-PC14M-20 (TB 2012) 28 3F 124.78 121.98 C14M-28S-20 TL2012, 14MB20028
 TL 30-PC14M-20 (TB 2012) 30 3F 133.69 131.89 C14M-30S-20 TL2012, 14MB20030
 TL 32-PC14M-20 (TB 2012) 32 3F 142.6 139.8 C14M-32S-20 TL2012, 14MB20032
 TL 34-PC14M-20 (TB 2517) 34 8F 151,52 148.72 C14M-34S-20 TL2517, 14MB20034
 TL 36-PC14M-20 (TB 2517) 36 8F 160,43 157.53 C14M-36S-20 TL2517, 14MB20036
 TL 38-PC14M-20 (TB 2517) 38 8F 169,34 166.54 C14M-38S-20 TL2517, 14MB20038
 TL 40-PC14M-20 (TB 2517) 40 8F 178,25 175.45 C14M-40S-20 TL2517, 14MB20040
 TL 44-PC14M-20 (TB 3020) 44 8F 196,08 193.28 C14M-44S-20 TL3020, 14MB20044
 TL 48-PC14M-20 (TB 3020) 48 8F 213,9 211.11 C14M-48S-20 TL3020, 14MB20048
 TL 50-PC14M-20 (TB 3020) 50 8F 222,82 220.02 C14M-50S-20 TL3020, 14MB20050
 TL 56-PC14M-20 (TB 3020) 56 7WF 249,55 246.76 C14M-56S-20 TL3020, 14MB20056
 TL 60-PC14M-20 (TB 3020) 60 7W 267,38 264.58 C14M-60S-20 TL3020, 14MB20060
 TL 64-PC14M-20 (TB 3020) 64 7W 285,21 282.41 C14M-64S-20 TL3020, 14MB20064
 TL 72-PC14M-20 (TB 3020) 72 7W 320,86 318.06 C14M-72S-20 TL3020, 14MB20072
 TL 80-PC14M-20 (TB 3020) 80 7W 356,51 353.71 C14M-80S-20 TL3020, 14MB20080
 TL 90-PC14M-20 (TB 3020) 90 7A 401,07 398.27 C14M-90S-20 TL3020, 14MB20090
 TL 112-PC14M-20 (TB 3020) 112 7A 499,11 496.31 C14M-112S-20 TL3020, 14MB20112
 TL 140-PC14M-20 (TB 3020) 140 7A 623,89 621.09 C14M-140S-20 TL3020, 14MB20140



Розміри та познвчення зубчастих шківів Sati для PolyChain 14MGT під ширину паса 37 мм

 маркування Z виконання Dp De додаткове позначення
 TL 28-PC14M-37 (TB 2012) 28 5F2 124.78 121.98 C14M-28S-37 TL2012
 TL 30-PC14M-37 (TB 2517) 30 4F 133.69 131.89 C14M-30S-37 TL2517
 TL 32-PC14M-37 (TB 2517) 32 4F 142.6 139.8 C14M-32S-37 TL2517
 TL 34-PC14M-37 (TB 2517) 34 4F 151,52 148.72 C14M-34S-37 TL2517
 TL 36-PC14M-37 (TB 2517) 36 5F2 160,43 157.53 C14M-36S-37 TL2517
 TL 38-PC14M-37 (TB 2517) 38 5F2 169,34 166.54 C14M-38S-37 TL2517
 TL 40-PC14M-37 (TB 2517) 40 5F2 178,25 175.45 C14M-40S-37 TL2517
 TL 44-PC14M-37 (TB 3020) 44 3F 196,08 193.28 C14M-44S-37 TL3020
 TL 48-PC14M-37 (TB 3020) 48 3F 213,9 211.11 C14M-48S-37 TL3020
 TL 50-PC14M-37 (TB 3020) 50 3F 222,82 220.02 C14M-50S-37 TL3020
 TL 56-PC14M-37 (TB 3020) 56 9WF 249,55 246.76 C14M-56S-37 TL3020
 TL 60-PC14M-37 (TB 3020) 60 9W 267,38 264.58 C14M-60S-37 TL3020
 TL 64-PC14M-37 (TB 3020) 64 9W 285,21 282.41 C14M-64S-37 TL3020
 TL 72-PC14M-37 (TB 3020) 72 9W 320,86 318.06 C14M-72S-37 TL3020
 TL 80-PC14M-37 (TB 3020) 80 9W 356,51 353.71 C14M-80S-37 TL3020
 TL 90-PC14M-37 (TB 3020) 90 9A 401,07 398.27 C14M-90S-37 TL3020
 TL 112-PC14M-37 (TB 3020) 112 9A 499,11 496.31 C14M-112S-37 TL3020
 TL 140-PC14M-37 (TB 3525) 140 7A 623,89 621.09 C14M-140S-37 TL3525
 TL 168-PC14M-37 (TB 3525) 168 7A 748,66 745.87 C14M-168S-37 TL3525
 TL 192-PC14M-37 (TB 4030) 192 7A 855,61 852.82 C14M-192S-37 TL3525



Розміри та познвчення зубчастих шківів Sati для PolyChain 14MGT під ширину паса 68 мм

 маркування Zвиконання Dp De додаткове позначення
 34-PC14M-68 34 6F 151,52 148.72
 36-PC14M-68 36 6F 160,43 157.53
 38-PC14M-68 38 6F 169,34 166.54
 40-PC14M-68 40 6F 178,25 175.45
 TL 44-PC14M-68 (TB 3020) 44 4F 196,08 193.28 14MPC44S68-TL3020, C14M-44S-68 TL3020
 TL 48-PC14M-68 (TB 3020) 48 5F2 213,9 211.11 14MPC48S68-TL3020, C14M-48S-68 TL3020
 TL 50-PC14M-68 (TB 3525) 50 4F 222,82 220.02 14MPC50S68-TL3525, C14M-50S-68 TL3525
 TL 56-PC14M-68 (TB 3525) 56 4F 249,55 246.76 14MPC56S68-TL3525, C14M-56S-68 TL3525
 TL 60-PC14M-68 (TB 3525) 60 4 267,38 264.58 14MPC60S68-TL3525, C14M-60S-68 TL3525
 TL 64-PC14M-68 (TB 3525) 64 4 285,21 282.41 14MPC64S68-TL3525, C14M-64S-68 TL3525
 TL 72-PC14M-68 (TB 3525) 72 9W 320,86 318.06 14MPC72S68-TL3525, C14M-72S-68 TL3525
 TL 80-PC14M-68 (TB 3525) 80 9W 356,51 353.71 14MPC80S68-TL3525, C14M-80S-68 TL3525
 TL 90-PC14M-68 (TB 3525) 90 9A 401,07 398.27 14MPC90S68-TL3525, C14M-90S-68 TL3525
 TL 112-PC14M-68 (TB 3525) 112 9A 499,11 496.31 14MPC112S68-TL3525, C14M-112S-68 TL3525
 TL 140-PC14M-68 (TB 3525) 140 9A 623,89 621.09 14MPC140S68-TL3525, C14M-140S-68 TL3525
 TL 168-PC14M-68 (TB 3525) 168 9A 748,66 745.87 14MPC168S68-TL3525, C14M-168S-68 TL3525
 TL 192-PC14M-68 (TB 4030) 192 9A 855,61 852.82 14MPC192S68-TL4030, C14MPC-192S-68 TL4030



Розміри та познвчення зубчастих шківів Sati для PolyChain 14MGT під ширину паса 90 мм

 маркування Z виконання Dp De додаткове позначення
 36-PC14M-90 36 6F 160,43 157.53 C14M-36S-90
 38-PC14M-90 38 6F 169,34 166.54 C14M-38S-90
 40-PC14M-90 40 6F 178,25 175.45 C14M-40S-90
 44-PC14M-90 44 6F 196,08 193.28 C14M-44S-90
 TL 48-PC14M-90 (TB 3525) 48 4F 213,9 211.11 C14M-48S-90 TL3525
 TL 50-PC14M-90 (TB 3525) 50 4F 222,82 220.02 C14M-50S-90 TL3525
 TL 56-PC14M-90 (TB 3525) 56 4F 249,55 246.76 C14M-56S-90 TL3525
 TL 60-PC14M-90 (TB 3525) 60 4 267,38 264.58 C14M-60S-90 TL3525
 TL 64-PC14M-90 (TB 3525) 64 4 285,21 282.41 C14M-64S-90 TL3525

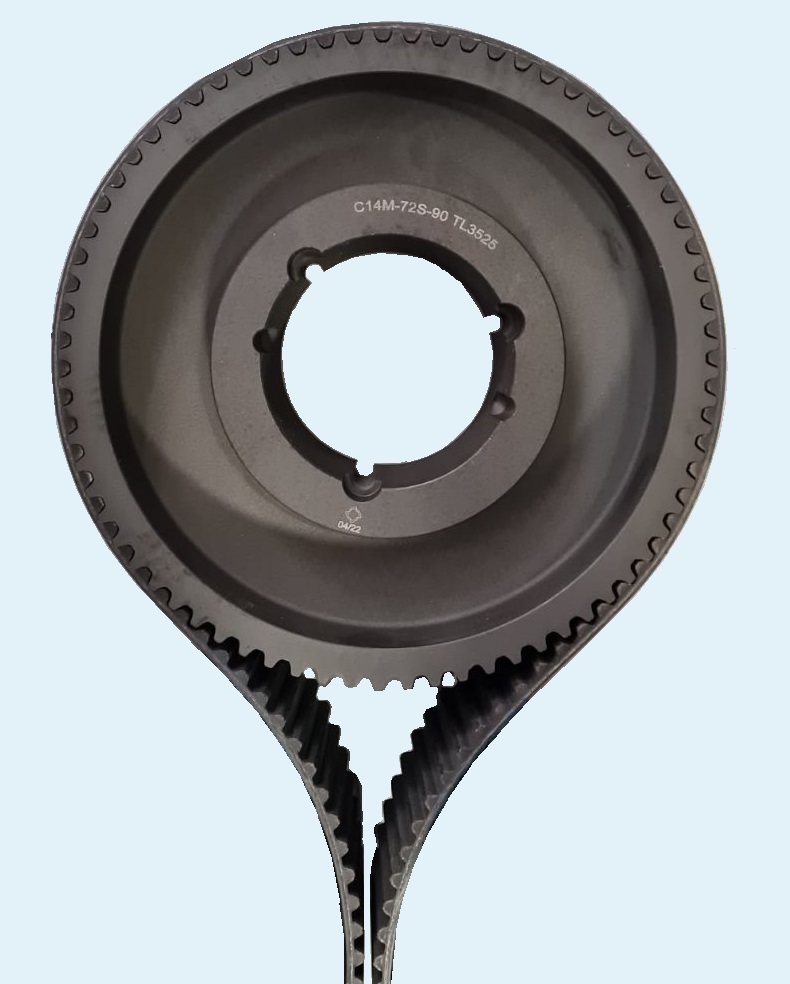

 TL 72-PC14M-90 (TB 3525) 72 9W 320,86 318.06 C14M-72S-90 TL3525
 TL 80-PC14M-90 (TB 4030) 80 9W 356,51 353.71 C14M-80S-90 TL4030
 TL 90-PC14M-90 (TB 4030) 90 9W 401,07 398.27 C14M-90S-90 TL4030
 TL 112-PC14M-90 (TB 4535) 112 9A 499,11 496.31 C14M-112S-90 TL4535
 TL 140-PC14M-90 (TB 4535) 140 9A 623,89 621.09 C14M-140S-90 TL4535
 TL 168-PC14M-90 (TB 5040) 168 9A 748,66 745.87 C14M-168S-90 TL5040
 TL 192-PC14M-90 (TB 5040) 192 9A 855,61 852.82 C14M-192S-90 TL5040



Розміри та познвчення зубчастих шківів Sati для PolyChain 14MGT під ширину паса 125 мм

 маркування Z виконання Dp De додаткове позначення
 38-PC14M-125 38 6F 169,34 166.54 C14M-38S-125
 40-PC14M-125 40 6F 178,25 175.45 C14M-40S-125
 44-PC14M-125 44 6F 196,08 193.28 C14M-44S-125
 48-PC14M-125 48 6F 213,9 211.11 C14M-48S-125
 TL 50-PC14M-125 (TB 3525) 50 4F 222,82 220.02 C14M-50S-125 TL3525
 TL 56-PC14M-125 (TB 3525) 56 4F 249,55 246.76 C14M-56S-125 TL3525
 TL 60-PC14M-125 (TB 4030) 60 4 267,38 264.58 C14M-60S-125 TL4030
 TL 64-PC14M-125 (TB 4030) 64 4 285,21 282.41 C14M-64S-125 TL4030
 TL 72-PC14M-125 (TB 4030) 72 9W 320,86 318.06 C14M-72S-125 TL4030
 TL 80-PC14M-125 (TB 4030) 80 9W 356,51 353.71 C14M-80S-125 TL4030
 TL 90-PC14M-125 (TB 4030) 90 9W 401,07 398.27 C14M-90S-125 TL4030
 TL 112-PC14M-125 (TB 4535) 112 9A 499,11 496.31 C14M-112S-125 TL4535
 TL 140-PC14M-125 (TB 4535) 140 9A 623,89 621.09 C14M-140S-125 TL4535
 TL 168-PC14M-125 (TB 5040) 168 9A 748,66 745.87 C14M-168S-125 TL5040
 TL 192-PC14M-125 (TB 5040) 192 9A 855,61 852.82 C14M-192S-125 TL5040
