УкраїнськаЗірочка без ступиці для ланцюга 12B-1

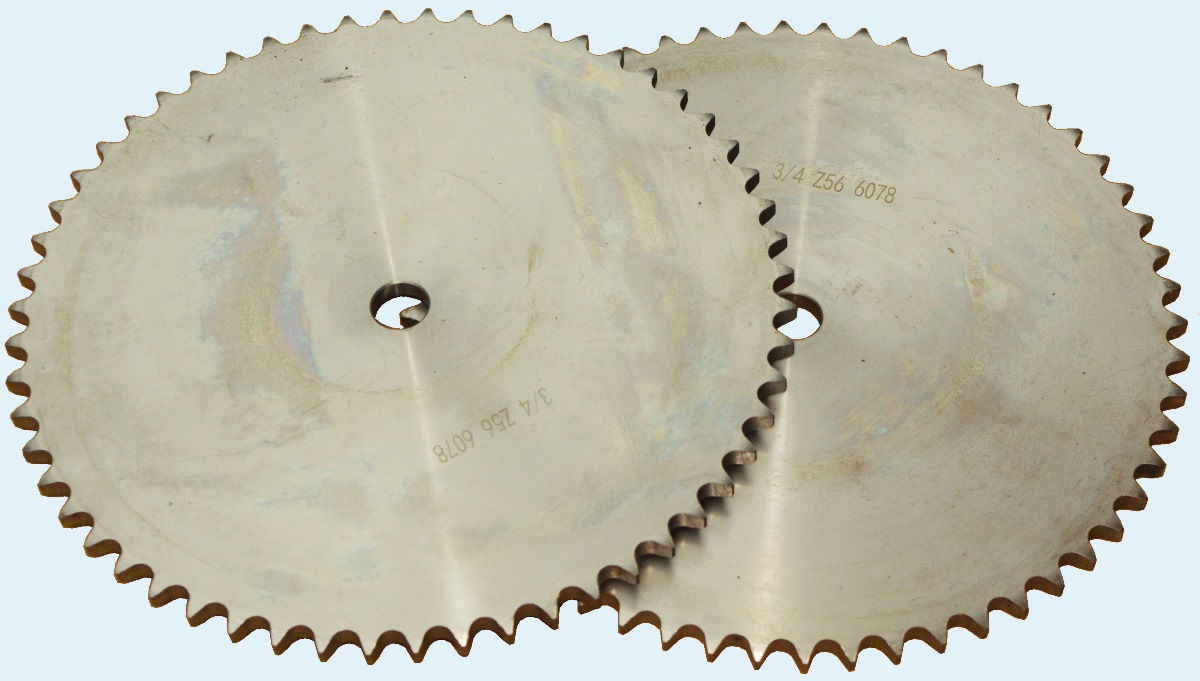

Пласка зірочка Sati без ступиці для ланцюга 12B-1
Крок ланцюга 12B-1 складає 19,05мм, діаметр ролика 12,07 мм - обов'язково враховуйте ці параметри, щоб не переплутати його з ланцюгом 12А-1. Зірочка виготовляється з вуглецевої сталі С45, зубці без термообробки.
Розміри та маркування зворчок Sati без ступиці для ланцюга 12В1
| артикул | зубці | De | Dp | допоміжне позначення |
| CS 11008 | Z=8 | 57,6 | 49,78 | PHS 12B-1A8, Platewheel 3/4X7/16 Z=008 |
| CS 11009 | Z=9 | 62,0 | 55,70 | PHS 12B-1A9, Platewheel 3/4X7/16 Z=009 |
| CS 11010 | Z=10 | 69,0 | 61,64 | PHS 12B-1A10, Platewheel 3/4X7/16 Z=010 |
| CS 11011 | Z=11 | 75,0 | 67,61 | PHS 12B-1A11, Platewheel 3/4X7/16 Z=011 |
| CS 11012 | Z=12 | 81,5 | 73,60 | PHS 12B-1A12, Platewheel 3/4X7/16 Z=012 |
| CS 11013 | Z=13 | 87,5 | 79,59 | PHS 12B-1A13, Platewheel 3/4X7/16 Z=013 |
| CS 11014 | Z=14 | 93,6 | 85,61 | PHS 12B-1A14, Platewheel 3/4X7/16 Z=014 |
| CS 11015 | Z=15 | 99,8 | 91,63 | PHS 12B-1A15, Platewheel 3/4X7/16 Z=015 |
| CS 11016 | Z=16 | 105,5 | 97,65 | PHS 12B-1A16, Platewheel 3/4X7/16 Z=016 |
| CS 11017 | Z=17 | 111,5 | 103,67 | PHS 12B-1A17, Platewheel 3/4X7/16 Z=017 |
| CS11018 | Z=18 | 118,0 | 109,71 | PHS 12B-1A18, Platewheel 3/4X7/16 Z=018 |
| CS11019 | Z=19 | 124,2 | 115,75 | PHS 12B-1A19, Platewheel 3/4X7/16 Z=019 |
| CS11020 | Z=20 | 129,7 | 121,78 | PHS 12B-1A20, Platewheel 3/4X7/16 Z=020 |
| CS11021 | Z=21 | 136,0 | 127,82 | PHS 12B-1A21, Platewheel 3/4X7/16 Z=021 |
| CS11022 | Z=22 | 141,8 | 133,86 | PHS 12B-1A22, Platewheel 3/4X7/16 Z=022 |
| CS11023 | Z=23 | 149,0 | 139,90 | PHS 12B-1A23, Platewheel 3/4X7/16 Z=023 |
| CS11024 | Z=24 | 153,9 | 145,94 | PHS 12B-1A24, Platewheel 3/4X7/16 Z=024 |
| CS11025 | Z=25 | 160,0 | 152,00 | PHS 12B-1A25, Platewheel 3/4X7/16 Z=025 |
| CS11026 | Z=26 | 165,9 | 158,04 | PHS 12B-1A26, Platewheel 3/4X7/16 Z=026 |
| CS11027 | Z=27 | 172,3 | 164,09 | PHS 12B-1A27, Platewheel 3/4X7/16 Z=027 |
| CS11028 | Z=28 | 178,0 | 170,13 | PHS 12B-1A28, Platewheel 3/4X7/16 Z=028 |
| CS11029 | Z=29 | 184,1 | 176,19 | PHS 12B-1A29, Platewheel 3/4X7/16 Z=029 |
| CS11030 | Z=30 | 190,5 | 182,25 | PHS 12B-1A30, Platewheel 3/4X7/16 Z=030 |
| CS11031 | Z=31 | 196,3 | 188,31 | PHS 12B-1A31, Platewheel 3/4X7/16 Z=031 |
| CS11032 | Z=32 | 203,3 | 194,35 | PHS 12B-1A32, Platewheel 3/4X7/16 Z=032 |
| CS11033 | Z=33 | 209,3 | 200,40 | PHS 12B-1A33, Platewheel 3/4X7/16 Z=033 |
| CS11034 | Z=34 | 214,6 | 206,46 | PHS 12B-1A34, Platewheel 3/4X7/16 Z=034 |
| CS11035 | Z=35 | 221,0 | 212,52 | PHS 12B-1A35, Platewheel 3/4X7/16 Z=035 |
| CS11036 | Z=36 | 226,8 | 218,58 | PHS 12B-1A36, Platewheel 3/4X7/16 Z=036 |
| CS11037 | Z=37 | 232,9 | 224,64 | PHS 12B-1A37, Platewheel 3/4X7/16 Z=037 |
| CS11038 | Z=38 | 239,0 | 230,69 | PHS 12B-1A38, Platewheel 3/4X7/16 Z=038 |
| CS11039 | Z=39 | 245,1 | 236,75 | PHS 12B-1A39, Platewheel 3/4X7/16 Z=039 |
| CS11040 | Z=40 | 251,3 | 242,81 | PHS 12B-1A40, Platewheel 3/4X7/16 Z=040 |
| CS11041 | Z=41 | 257,3 | 248,87 | PHS 12B-1A41, Platewheel 3/4X7/16 Z=041 |
| CS11042 | Z=42 | 264,5 | 254,93 | PHS 12B-1A42, Platewheel 3/4X7/16 Z=042 |
| CS11043 | Z=43 | 270,5 | 260.98 | PHS 12B-1A43, Platewheel 3/4X7/16 Z=043 |
| CS11044 | Z=44 | 276,5 | 267,03 | PHS 12B-1A44, Platewheel 3/4X7/16 Z=044 |
| CS11045 | Z=45 | 282,5 | 273,10 | PHS 12B-1A45, Platewheel 3/4X7/16 Z=045 |
| CS11046 | Z=46 | 287,9 | 279,16 | PHS 12B-1A46, Platewheel 3/4X7/16 Z=046 |
| CS11047 | Z=47 | 294,0 | 285,21 | PHS 12B-1A47, Platewheel 3/4X7/16 Z=047 |
| CS11048 | Z=48 | 300,1 | 291,27 | PHS 12B-1A48, Platewheel 3/4X7/16 Z=048 |
| CS11049 | Z=49 | 306,2 | 297,33 | PHS 12B-1A49, Platewheel 3/4X7/16 Z=049 |
| CS11050 | Z=50 | 312,3 | 303,39 | PHS 12B-1A50, Platewheel 3/4X7/16 Z=050 |
| CS11051 | Z=51 | 318,4 | 309,45 | PHS 12B-1A51, Platewheel 3/4X7/16 Z=051 |
| CS11052 | Z=52 | 324,5 | 315,50 | PHS 12B-1A52, Platewheel 3/4X7/16 Z=052 |
| CS11053 | Z=53 | 330,5 | 321,56 | PHS 12B-1A53, Platewheel 3/4X7/16 Z=053 |
| CS11054 | Z=54 | 336,6 | 327,64 | PHS 12B-1A54, Platewheel 3/4X7/16 Z=054 |
| CS11055 | Z=55 | 342,7 | 333,70 | PHS 12B-1A55, Platewheel 3/4X7/16 Z=055 |
| CS11056 | Z=56 | 348,7 | 339,75 | PHS 12B-1A56, Platewheel 3/4X7/16 Z=056 |
| CS11057 | Z=57 | 355,4 | 345,81 | PHS 12B-1A57, Platewheel 3/4X7/16 Z=057 |
| CS11058 | Z=58 | 361,5 | 351,87 | PHS 12B-1A58, Platewheel 3/4X7/16 Z=058 |
| CS11059 | Z=59 | 367,5 | 357,93 | PHS 12B-1A59, Platewheel 3/4X7/16 Z=059 |
| CS11060 | Z=60 | 373,0 | 363,99 | PHS 12B-1A60, Platewheel 3/4X7/16 Z=060 |
| CS11062 | Z=62 | 385,1 | 376,12 | PHS 12B-1A62, Platewheel 3/4X7/16 Z=062 |
| CS11064 | Z=64 | 397,2 | 388,24 | PHS 12B-1A64, Platewheel 3/4X7/16 Z=064 |
| CS11065 | Z=65 | 403,2 | 394,29 | PHS 12B-1A65, Platewheel 3/4X7/16 Z=065 |
| CS11066 | Z=66 | 409,2 | 400,35 | PHS 12B-1A66, Platewheel 3/4X7/16 Z=066 |
| CS11068 | Z=68 | 421,4 | 412,49 | PHS 12B-1A68, Platewheel 3/4X7/16 Z=068 |
| CS11070 | Z=70 | 433,6 | 424,60 | PHS 12B-1A70, Platewheel 3/4X7/16 Z=070 |
| CS11072 | Z=72 | 447,0 | 436,74 | PHS 12B-1A72, Platewheel 3/4X7/16 Z=072 |
| CS11075 | Z=75 | 463,9 | 454,91 | PHS 12B-1A75, Platewheel 3/4X7/16 Z=075 |
| CS11076 | Z=76 | 469,9 | 760,99 | PHS 12B-1A76, Platewheel 3/4X7/16 Z=076 |
| CS11078 | Z=78 | 482,1 | 473,10 | PHS 12B-1A78, Platewheel 3/4X7/16 Z=078 |
| CS11080 | Z=80 | 494,2 | 485,22 | PHS 12B-1A80, Platewheel 3/4X7/16 Z=080 |
| CS11085 | Z=85 | 525,5 | 515,55 | PHS 12B-1A85, Platewheel 3/4X7/16 Z=085 |
| CS11090 | Z=90 | 554,8 | 545,86 | PHS 12B-1A90, Platewheel 3/4X7/16 Z=090 |
| CS11095 | Z=95 | 585,1 | 576,17 | PHS 12B-1A95, Platewheel 3/4X7/16 Z=095 |
| CS11100 | Z=100 | 615,4 | 606,47 | PHS 12B-1A100, Platewheel 3/4X7/16 Z=100 |
| CS11114 | Z=114 | 700,6 | 691,36 | PHS 12B-1A114, Platewheel 3/4X7/16 Z=114 |
| CS11120 | Z=120 | 736,7 | 727,74 | PHS 12B-1A120, Platewheel 3/4X7/16 Z=120 |
| CS11125 | Z=125 | 767,0 | 758,05 | PHS 12B-1A125, Platewheel 3/4X7/16 Z=125 |
На сторінках нашого чайта ви можете завантажити PDF-каталоги зірочок, ланцюгів направляючих та натяжних пристроїв. При необхідності проведення розрахунку ланцюгових передач або клинопасових передач, підборі редукторів, електродвигунів, пружних муфт, зубчастих муфт та гідромуфт - звертайтесь з технічним завданням до наших інженерів.
Михайло Павінов
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua
