Ланцюг привідний довголанковий, виробництво Regina, Sircatene Італия. Конструктивно такі ланцюги схожі на стандартні однорядні ланцюги, але на відміну від них мають вдвічі збільшений крок. Достатньо часто використовуються в харчовому обладнанні та в сільському господарстві. Достатньо часто мають різноманітні аттачменти.

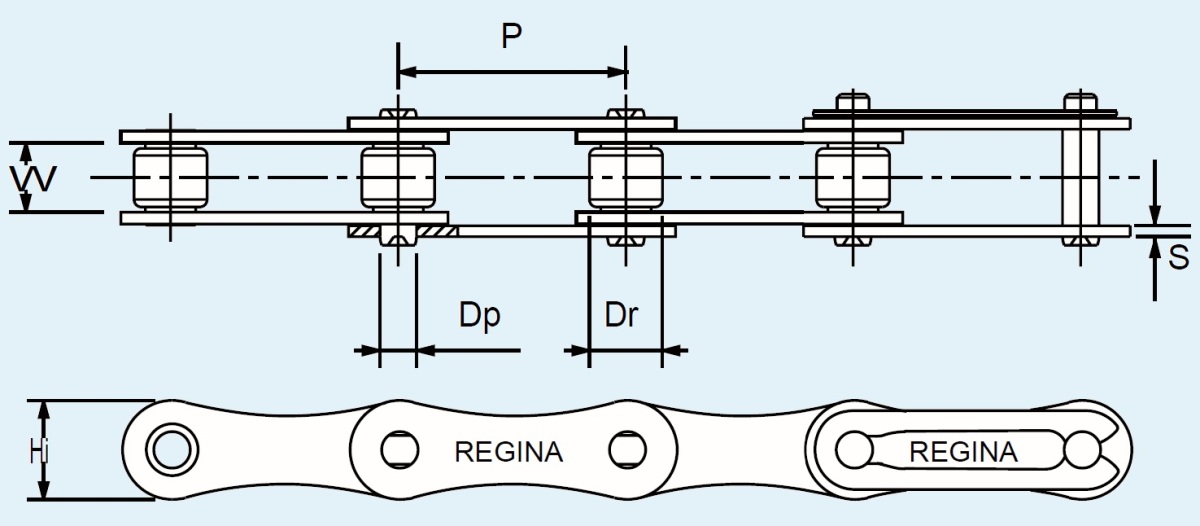

Ланцюги з 8-образними пластинами, ISO 1275 (DIN 8181)
ISO № | Regina № | Крок | Діаметр роліка | Ширина | Висота пластини | Товщина пластини | Діаметр пальця | Розривне зусилля | Додаткова маркування |
Р, мм | Dr, мм | W, мм | Hi, мм | S, мм | Dp, мм | kN | |||
Британська серія ланцюгів | |||||||||
208B | 2126 | 25,40 | 8,51 | 7,75 | 11,8 | 1,60 | 4,45 | 19,4 | |
210B | 2136 | 31,75 | 10,16 | 9,65 | 14,7 | 1,70 | 5,08 | 27,5 | |
212B | 540 | 38,10 | 12,07 | 11,68 | 16,0 | 1,85 | 5,72 | 32,2 | |
216B | 547 | 50,80 | 15,88 | 17,02 | 21,0 | 4,15/3,1 | 8,28 | 72,8 | |
224B | 557 | 76,20 | 25,4 | 25,4 | 33,2 | 6,0/4,8 | 14,63 | 178,0 | |
228B | 562 | 88,90 | 27,94 | 30,99 | 36,7 | 7,5/6,0 | 15,9 | 222,0 | |
232B | 565 | 101,60 | 29,21 | 30,99 | 42,0 | 7,0/6,0 | 17,81 | 277,5 | |
Американська серія ланцюгів | |||||||||
208A | 2040 | 54,4 | 7,95 | 7,85 | 12,0 | 1,5 | 3,96 | 16,7 | A2040 |
210A | 2050 | 31,75 | 10,16 | 9,40 | 15,0 | 2,03 | 5,08 | 28,1 | A2050 |
212A | 2060 | 38,10 | 11,91 | 12,57 | 18,0 | 2,42 | 5,94 | 36,8 | A2060 |
216A | 2080 | 50,8 | 15,88 | 15,75 | 24,0 | 3,25 | 7,92 | 65,7 | A2080 |
220A | 2100 | 63,5 | 19,05 | 18,9 | 30,0 | 4,0 | 9,53 | 102,6 | |
224A | 2120 | 76,2 | 22,23 | 25,22 | 35,7 | 4,8 | 11,10 | 147,3 |
Довголанковий ланцюг з прямими пластинами.
ISO № | ANSI № | Крок | Діаметр роліка | Ширина | Висота пластини | Товщина пластини | Діаметр пальця | Додаткове маркування |
Р, мм | Dr, мм | W, мм | Hi, мм | S, мм | Dp, мм | |||
C208A | C2040 | 25.4 | 7,95 | 7.85 | 12.0 | 1.53 | 3.96 | |
C208A SS | SSC2040 | 25.4 | 7,95 | 7.85 | 12.0 | 1.53 | 3.96 | C2040SS |
C208A-H | C2040H | 25.4 | 7.95 | 7.85 | 12.0 | 2.03 | 3.96 | |
C210A | C2050 | 31.75 | 10,16 | 9.40 | 15.0 | 2.0 | 5.08 | |
C210A SS | SSC2050 | 31.75 | 10.16 | 9.40 | 15.0 | 2.0 | 5.08 | C2050SS |
C210A-H | C2050H | 31.75 | 10,16 | 9.40 | 15.0 | 2.30 | 5.08 | |
C210A-H SS | SSC2050H | 31.75 | 10,16 | 9.40 | 15.0 | 2.30 | 5.08 | |
C212A | C2060 | 38.1 | 11,91 | 12.57 | 18.0 | 2.42 | 5.94 | |
C212A-H | C2060H | 38.1 | 11,91 | 12.57 | 18.0 | 3.15 | 5.94 | |
C212A-H SS | SSC2060H | 38.1 | 11.91 | 12.57 | 18.0 | 3.15 | 5.94 | C2060HSS |
C216A | C2080 | 50.8 | 15.88 | 15.75 | 24.0 | 3.25 | 7.92 | |
C216A H | C2080H | 50.8 | 15.88 | 15.75 | 24.0 | 4.0 | 7.92 | |
C216A H SS | SSC2080H | 50.8 | 15.88 | 15.75 | 24.0 | 4.0 | 7.92 | C2080HSS |
C220A | C2100 | 63.5 | 19.05 | 18.90 | 30.0 | 4.0 | 9.53 | |
C220A-H | C2100H | 63.5 | 19.05 | 18.90 | 30.0 | 4.8 | 9.53 | |
C224A | C2120 | 76.2 | 22.23 | 25.22 | 35.7 | 4.8 | 11.10 | |
C224A-H | C2120H | 76.2 | 22.23 | 25.22 | 35.7 | 5.6 | 11.10 | |
C232A | C2160 | 101.6 | 28.58 | 31.75 | 47.8 | 6.4 | 14.27 | |
C232A-H | C2160H | 101.6 | 28.58 | 31.75 | 47.8 | 7.2 | 14.27 |
Індекс "H" - посилений ланцюг, індекс "SS" - нержавіюча сталь
Довголанковий ланцюг з прямими пластинами і катками
ISO № | ANSI № | Крок | Діаметр катка | Ширина | Висота пластини | Товщина пластини | Діаметр пальця | Додаткове маркування |
Р, мм | Dr, мм | W, мм | Hi, мм | S, мм | Dp, мм | |||
C208AL | C2042 | 25.4 | 15.88 | 7.85 | 12.0 | 1.53 | 3.96 | |
C208AL SS | SSC2042 | 25.4 | 15.88 | 7.85 | 12.0 | 1.53 | 3.96 | C2042SS |
C210AL | C2052 | 31.75 | 19.05 | 9.40 | 15.0 | 2.0 | 5.08 | |
C210AL SS | SSC2052 | 31.75 | 19.05 | 9.40 | 15.0 | 2.30 | 5.08 | C2052SS |
C210A HL | C2052H | 31.75 | 19.05 | 9.40 | 15.0 | 2.30 | 5.08 | |
C212AL | C2062 | 38.1 | 22.23 | 12.57 | 18.0 | 2.42 | 5.94 | |
C212A HL | C2062H | 38.1 | 22.23 | 12.57 | 18.0 | 3.15 | 5.94 | |
C212A-HL SS | SSC2062H | 38.1 | 22.23 | 12.57 | 18.0 | 3.15 | 5.94 | C2062HSS |
C216AL | C2082 | 50.8 | 28.58 | 15.75 | 24.0 | 3.25 | 7.92 | |
C216A HL | C2082H | 50.8 | 28.58 | 15.75 | 24.0 | 4.0 | 7.92 | |
C216A HL SS | SSC2082H | 50.8 | 28.58 | 15.75 | 24.0 | 4.0 | 7.92 | C2082HSS |
C220AL | C2102 | 63.5 | 39.67 | 18.90 | 30.0 | 4.0 | 9.53 | |
C220A-HL | C2102H | 63.5 | 39.67 | 18.90 | 30.0 | 4.8 | 9.53 | |
C224AL | C2122 | 76.2 | 44.45 | 25.22 | 35.7 | 4.8 | 11.10 | |
C224A-HL | C2122H | 76.2 | 44.45 | 25.22 | 35.7 | 5.6 | 11.10 | |
C232AL | C2162 | 101.6 | 57.15 | 31.75 | 47.8 | 6.4 | 14.27 | |
C232A-HL | C2162H | 101.6 | 57.15 | 31.75 | 47.8 | 7.2 | 14.27 |
Індекс "H" - посилений ланцюг, індекс "SS" - нержавіюча сталь

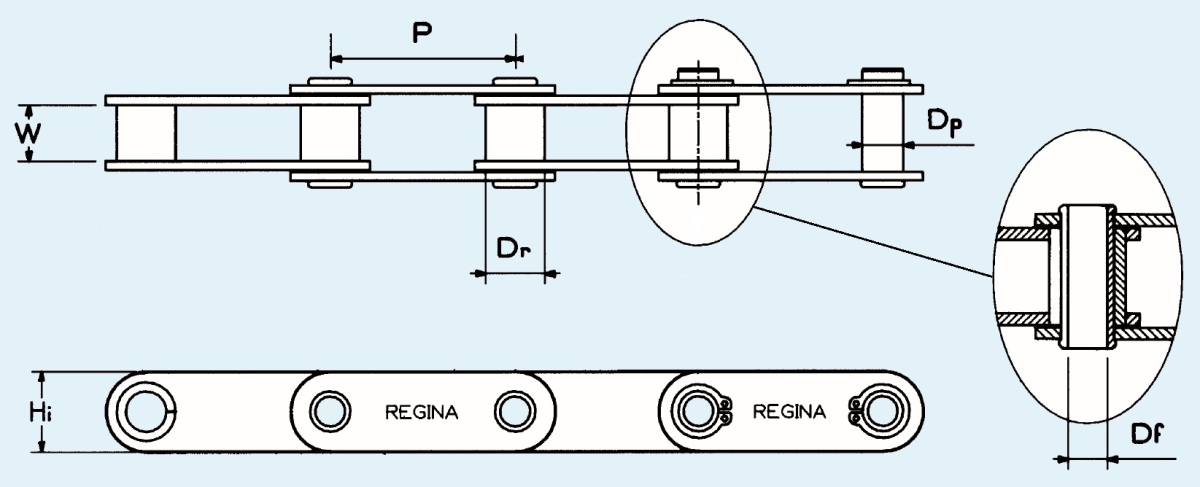

Довголанковий ланцюг з прямими пластинами і полим пальцем.
ANSI № | Крок | Діаметр роліка | Ширина | Висота пластини | Товщина пластини | Діаметр пальця | Діаметр отвору |
Р, мм | Dr, мм | W, мм | Hi, мм | S, мм | Dp, мм | Df, mm | |
C2048 | 25.4 | 7,95 | 7.85 | 12.0 | 1.53 | 5.56 | 4.01 |
SSC2048 | 25.4 | 7,95 | 7.85 | 12.0 | 1.53 | 5.56 | 4.01 |
C2058 | 31.75 | 10,16 | 9.40 | 15.0 | 2.0 | 7.03 | 5.13 |
SSC2058 | 31.75 | 10,16 | 9.40 | 15.0 | 2.0 | 7.03 | 5.13 |
C2068 | 38.1 | 11,91 | 12.57 | 18.0 | 2.30 | 8.35 | 6.05 |
SSC2068 | 38.1 | 11.91 | 12.57 | 18.0 | 2.30 | 8.35 | 6.05 |
C2088 | 50.8 | 15.88 | 15.75 | 24.0 | 3.15 | 11.18 | 8.05 |
C2088H | 50.8 | 15.88 | 15.75 | 24.0 | 3.8 | 11.18 | 8.05 |
SSC2088H | 50.8 | 15.88 | 15.75 | 24.0 | 3.8 | 11.18 | 8.05 |
Індекс "H" - посилений ланцюг, індекс "SS" - нержавіюча сталь
Для приводу конвеєрів готові запропонувати мотор-редуктори, муфти, паси та шківи.
