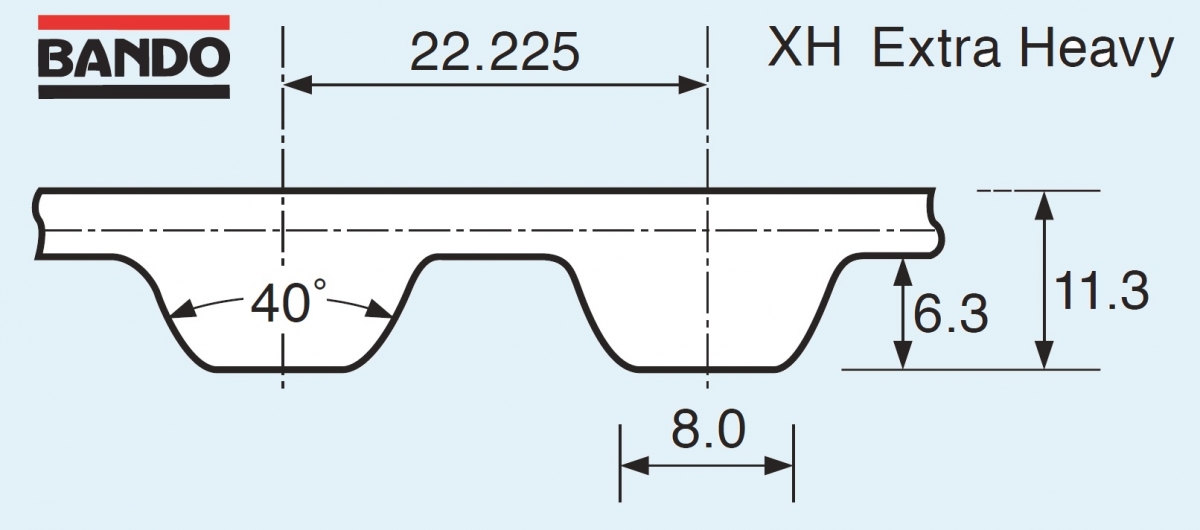

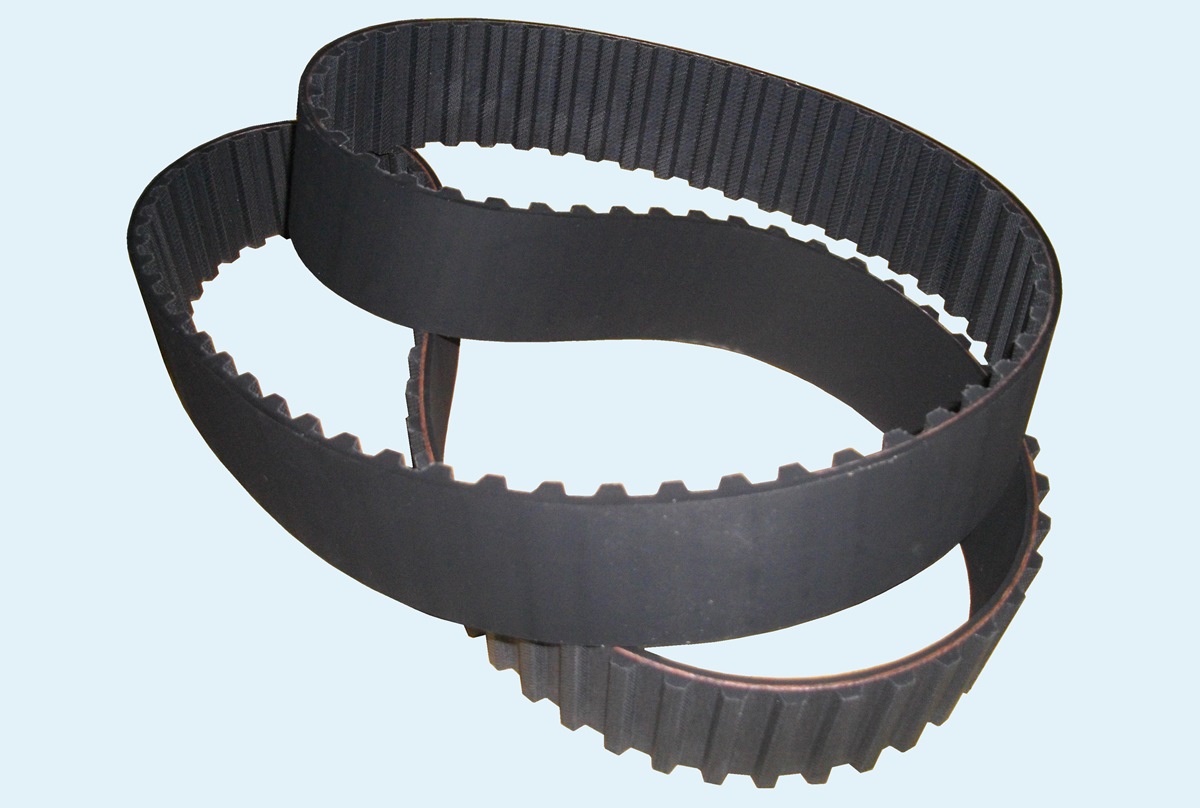

Крок зубчастого паса XH - 22,225мм, пас виготовлений з гуми, корд - скловолокно, додаткове захиснее покриття зуба тканиною. Гумові зубчасті паси XH нарізається з широкого рукава, для стандартного паса ширина обирається згідно стандартного ряду: 50,8мм, 76,2мм, 101,4мм, 127 мм. Інші ширини можно виготовити за домовленістю.
зубчасті паси Bando synchronous XH включають в себе наступні типорозміри:
маркування Bando | Z | Довжина, мм | альтернативні маркування |
Bando synchro-link 507 XH | 58 | 1289.05 | 507XH, 507-XH, T7/8" / 1289.05 |
Bando synchro-link 560 XH | 64 | 1422.4 | 560XH, 560-XH, T7/8" /1422.4 |
Bando synchro-link 630 XH | 72 | 1600.2 | 630XH, 630-XH, T7/8" /1600.2 |
Bando synchro-link 700 XH | 80 | 1778 | 700XH, 700-XH, T7/8" /1778 |
Bando synchro-link 735 XH | 84 | 1866.9 | 735XH, 735-XH, T7/8" /1866.9 |
Bando synchro-link 770 XH | 88 | 1955.8 | 770XH, 770-XH, T7/8" /1955.8 |
Bando synchro-link 840 XH | 96 | 2133.6 | 840XH, 840-XH, T7/8" /2133.6 |
Bando synchro-link 875 XH | 100 | 2222.5 | 875XH, 875-XH, T7/8" /2222.5 |
Bando synchro-link 927 XH | 106 | 2355.85 | 927XH, 927-XH, T7/8" /2355.85 |
Bando synchro-link 980 XH | 112 | 2489.2 | 980XH, 980-XH, T7/8" /2489.2 |
Bando synchro-link 1120 XH | 128 | 2844.8 | 1120XH, 1120-XH, T7/8" /2844.8 |
Bando synchro-link 1260 XH | 144 | 3200.4 | 1260XH, 1260-XH, T7/8" /3200.4 |
Bando synchro-link 1400 XH | 160 | 2556 | 1400XH, 1400-XH, T7/8" /2556 |
Bando synchro-link 1540 XH | 176 | 3911.6 | 1540XH, 1540-XH, T7/8" /3911.6 |
Bando synchro-link 1750 XH | 200 | 4445 | 1750XH, 1750-XH, T7/8" /4445 |

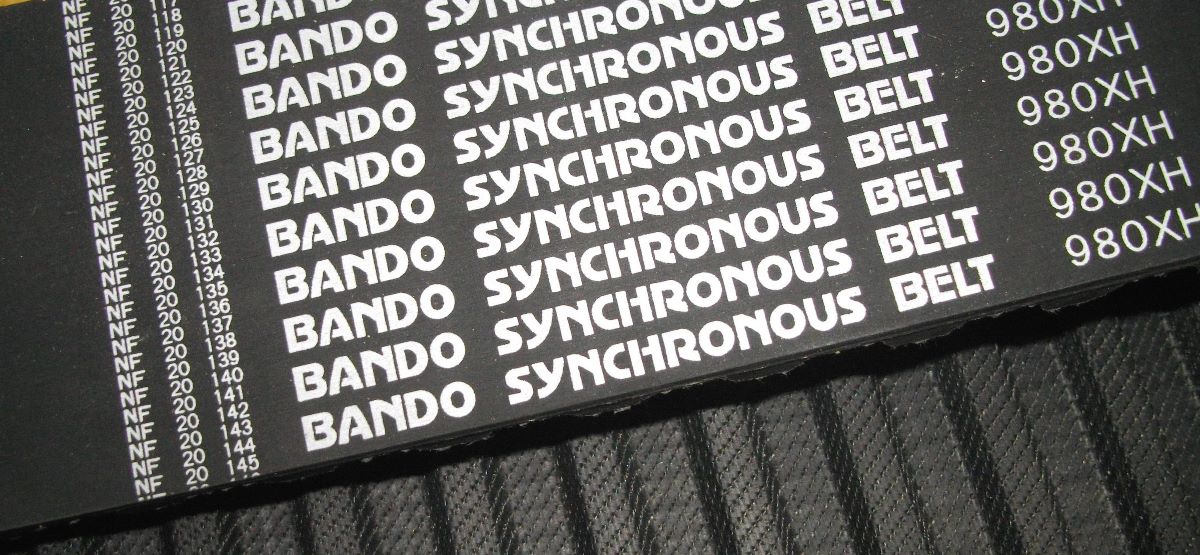

Зазвичай, на зубчастих пасах Bando synchronous XH ширина не маркується, але при замовленні її треба вказувати. Для дюймових зубчастих пасів ширина вказуються в закодованому вигляді, приведемо ці варіанти маркування:
Ширина зубчастого паса Bando XH - 2 дюйма (50,8 мм)
маркування Bando | Z | Довжина мм | альтернативні маркування |
Bando synchronous belt 0507 XH 200 | 58 | 1289.05 | Optibelt ZR 507 XH 200, PowerGrip 507-XH-200, 50.8 / T7/8" / 1289.05 |
Bando synchronous belt 0560 XH 200 | 64 | 1422.4 | Optibelt ZR 560 XH 200, PowerGrip 560-XH-200, 50.8 / T7/8" /1422.4 |
Bando synchronous belt 0630 XH 200 | 72 | 1600.2 | Optibelt ZR 630 XH 200, PowerGrip 630-XH-200, 50.8 / T7/8" /1600.2 |
Bando synchronous belt 0700 XH 200 | 80 | 1778 | Optibelt ZR 700 XH 200, PowerGrip 700-XH-200, 50.8 / T7/8" /1778 |
Bando synchronous belt 0735 XH 200 | 84 | 1866.9 | Optibelt ZR 735 XH 200, PowerGrip 735-XH-200, 50.8 / T7/8" /1866.9 |
Bando synchronous belt 0770 XH 200 | 88 | 1955.8 | Optibelt ZR 770 XH 200, PowerGrip 770-XH-200, 50.8 / T7/8" /1955.8 |
Bando synchronous belt 0840 XH 200 | 96 | 2133.6 | Optibelt ZR 840 XH 200, PowerGrip 840-XH-200, 50.8 / T7/8" /2133.6 |
Bando synchronous belt 0875 XH 200 | 100 | 2222.5 | Optibelt ZR 875 XH 200, PowerGrip 875-XH-200, 50.8 / T7/8" /2222.5 |
Bando synchronous belt 0927 XH 200 | 106 | 2355.85 | Optibelt ZR 927 XH 200, PowerGrip 927-XH-200, 50.8 / T7/8" /2355.85 |
Bando synchronous belt 0980 XH 200 | 112 | 2489.2 | Optibelt ZR 980 XH 200, PowerGrip 980-XH-200, 50.8 / T7/8" /2489.2 |
Bando synchronous belt 1120 XH 200 | 128 | 2844.8 | Optibelt ZR 1120 XH 200, PowerGrip 1120-XH-200, 50.8 / T7/8" /2844.8 |
Bando synchronous belt 1260 XH 200 | 144 | 3200.4 | Optibelt ZR 1260 XH 200, PowerGrip 1260-XH-200, 50.8 / T7/8" /3200.4 |
Bando synchronous belt 1400 XH 200 | 160 | 2556 | Optibelt ZR 1400 XH 200, PowerGrip 1400-XH-200, 50.8 / T7/8" /2556 |
Bando synchronous belt 1540 XH 200 | 176 | 3911.6 | Optibelt ZR 1540 XH 200, PowerGrip 1540-XH-200, 50.8 / T7/8" /3911.6 |
Bando synchronous belt 1750 XH 200 | 200 | 4445 | Optibelt ZR 1750 XH 200, PowerGrip 1750-XH-200, 50.8 / T7/8" /4445 |
Ширина зубчастого паса Bando XH - 3 дюйма (76.2 мм)
маркування Bando | Z | Довжина мм | альтернативні маркування |
Bando synchro-belt 0507 XH 300 | z=58 | 1289.05 | Fenner timing belt 507 XH 300, Isoran 507-XH-300, 76.2 / T22.225 / 1289.05 |
Bando synchro-belt 0560 XH 300 | z=64 | 1422.4 | Fenner timing belt 560 XH 300, Isoran 560-XH-300, 76.2 / T22.225 / 1422.4 |
Bando synchro-belt 0630 XH 300 | z=72 | 1600.2 | Fenner timing belt 630 XH 300, Isoran 630-XH-300, 76.2 / T22.225 / 1600.2 |
Bando synchro-belt 0700 XH 300 | z=80 | 1778 | Fenner timing belt 700 XH 300, Isoran 700-XH-300, 76.2 / T22.225 / 1778 |
Bando synchro-belt 0735 XH 300 | z=84 | 1866.9 | Fenner timing belt 735 XH 300, Isoran 735-XH-300, 76.2 / T22.225 / 1866.9 |
Bando synchro-belt 0770 XH 300 | z=88 | 1955.8 | Fenner timing belt 770 XH 300, Isoran 770-XH-300, 76.2 / T22.225 / 1955.8 |
Bando synchro-belt 0840 XH 300 | z=96 | 2133.6 | Fenner timing belt 840 XH 300, Isoran 840-XH-300, 76.2 / T22.225 / 2133.6 |
Bando synchro-belt 0875 XH 300 | z=100 | 2222.5 | Fenner timing belt 875 XH 300, Isoran 875-XH-300, 76.2 / T22.225 / 2222.5 |
Bando synchro-belt 0927 XH 300 | z=106 | 2355.85 | Fenner timing belt 927 XH 300, Isoran 927-XH-300, 76.2 / T22.225 / 2355.85 |
Bando synchro-belt 0980 XH 300 | z=112 | 2489.2 | Fenner timing belt 980 XH 300, Isoran 980-XH-300, 76.2 / T22.225 / 2489.2 |
Bando synchro-belt 1120 XH 300 | z=128 | 2844.8 | Fenner timing belt 1120 XH 300, Isoran 1120-XH-300, 76.2 / T22.225 / 2844.8 |
Bando synchro-belt 1260 XH 300 | z=144 | 3200.4 | Fenner timing belt 1260 XH 300, Isoran 1260-XH-300, 76.2 / T22.225 / 3200.4 |
Bando synchro-belt 1400 XH 300 | z=160 | 2556 | Fenner timing belt 1400 XH 300, Isoran 1400-XH-300, 76.2 / T22.225 / 2556 |
Bando synchro-belt 1540 XH 300 | z=176 | 3911.6 | Fenner timing belt 1540 XH 300, Isoran 1540-XH-300, 76.2 / T22.225 / 3911.6 |
Bando synchro-belt 1750 XH 300 | z=200 | 4445 | Fenner timing belt 1750 XH 300, Isoran 1750-XH-300, 76.2 / T22.225 / 4445 |
Ширина зубчастого паса Bando XH - 4 дюйма (101.6 мм)
маркування Bando | Z | Довжина мм | альтернативні маркування |
Bando synchronous belt 0507 XH 400 | z=58 | 1289.05 | synchro-cog timing 507 XH 400, Contitech synchrobelt 507XH400 |
Bando synchronous belt 0560 XH 400 | z=64 | 1422.4 | synchro-cog timing 560 XH 400, Contitech synchrobelt 560XH400 |
Bando synchronous belt 0630 XH 400 | z=72 | 1600.2 | synchro-cog timing 630 XH 400, Contitech synchrobelt 630XH400 |
Bando synchronous belt 0700 XH 400 | z=80 | 1778 | synchro-cog timing 700 XH 400, Contitech synchrobelt 700XH400 |
Bando synchronous belt 0735 XH 400 | z=84 | 1866.9 | synchro-cog timing 735 XH 400, Contitech synchrobelt 735XH400 |
Bando synchronous belt 0770 XH 400 | z=88 | 1955.8 | synchro-cog timing 770 XH 400, Contitech synchrobelt 770XH400 |
Bando synchronous belt 0840 XH 400 | z=96 | 2133.6 | synchro-cog timing 840 XH 400, Contitech synchrobelt 840XH400 |
Bando synchronous belt 0875 XH 400 | z=100 | 2222.5 | synchro-cog timing 875 XH 400, Contitech synchrobelt 875XH400 |
Bando synchronous belt 0927 XH 400 | z=106 | 2355.85 | synchro-cog timing 927 XH 400, Contitech synchrobelt 927XH400 |
Bando synchronous belt 0980 XH 400 | z=112 | 2489.2 | synchro-cog timing 980 XH 400, Contitech synchrobelt 980XH400 |
Bando synchronous belt 1120 XH 400 | z=128 | 2844.8 | synchro-cog timing 1120 XH 400, Contitech synchrobelt 1120XH400 |
Bando synchronous belt 1260 XH 400 | z=144 | 3200.4 | synchro-cog timing 1260 XH 400, Contitech synchrobelt 1260XH400 |
Bando synchronous belt 1400 XH 400 | z=160 | 2556 | synchro-cog timing 1400 XH 400, Contitech synchrobelt 1400XH400 |
Bando synchronous belt 1540 XH 400 | z=176 | 3911.6 | synchro-cog timing 1540 XH 400, Contitech synchrobelt 1540XH400 |
Bando synchronous belt 1750 XH 400 | z=200 | 4445 | synchro-cog timing 1750 XH 400, Contitech synchrobelt 1750XH400 |
Ширина зубчастого паса Bando XH - 5 дюймів (127 мм)
маркування Bando | Z | Довжина мм | альтернативні маркування |
Bando power ridge 0507 XH 500 | 58 | 1289.05 | Synchro power belt 507 XH 300, SKF PHG 507-XH-500 |
Bando power ridge 0560 XH 500 | 64 | 1422.4 | Synchro power belt 560 XH 300, SKF PHG 560-XH-500 |
Bando power ridge 0630 XH 500 | 72 | 1600.2 | Synchro power belt 630 XH 300, SKF PHG 630-XH-500 |
Bando power ridge 0700 XH 500 | 80 | 1778 | Synchro power belt 700 XH 300, SKF PHG 700-XH-500 |
Bando power ridge 0735 XH 500 | 84 | 1866.9 | Synchro power belt 735 XH 300, SKF PHG 735-XH-500 |
Bando power ridge 0770 XH 500 | 88 | 1955.8 | Synchro power belt 770 XH 300, SKF PHG 770-XH-500 |
Bando power ridge 0840 XH 500 | 96 | 2133.6 | Synchro power belt 840 XH 300, SKF PHG 840-XH-500 |
Bando power ridge 0875 XH 500 | 100 | 2222.5 | Synchro power belt 875 XH 300, SKF PHG 875-XH-500 |
Bando power ridge 0927 XH 500 | 106 | 2355.85 | Synchro power belt 927 XH 300, SKF PHG 927-XH-500 |
Bando power ridge 0980 XH 500 | 112 | 2489.2 | Synchro power belt 980 XH 300, SKF PHG 980-XH-500 |
Bando power ridge 1120 XH 500 | 128 | 2844.8 | Synchro power belt 1120 XH 300, SKF PHG 1120-XH-500 |
Bando power ridge 1260 XH 500 | 144 | 3200.4 | Synchro power belt 1260 XH 300, SKF PHG 1260-XH-500 |
Bando power ridge 1400 XH 500 | 160 | 2556 | Synchro power belt 1400 XH 300, SKF PHG 1400-XH-500 |
Bando power ridge 1540 XH 500 | 176 | 3911.6 | Synchro power belt 1540 XH 300, SKF PHG 1540-XH-500 |
Bando power ridge 1750 XH 500 | 200 | 4445 | Synchro power belt 1750 XH 300, SKF PHG 1750-XH-500 |
Зубчасті паси Bando synchronous belt мають високу якість та помірну ціну, тому з легкеістю можуть замінити зубчасті паси Optibelt-ZR XH, Gates PowerGrip XH, Dunlop, Contitech synchropower XH, Megadyne isoran XH.
