Новая линейка угловых редукторов QB в ассортименте DZ Trasmissioni.

Угловые конические редукторы со спиральным зубом. Закалённые шлифованые угловые шестерни с зубом Gleason, изготовлены из хромо-никелевой стали. По специальному заказу возможна поставка редукторов с пониженным люфтом в зубчатом зацеплении (до 5 угловых минут).

Угловые редукторы QB насчитывают 55 различных компоновок по присоединительным размерам, количеству и направлению вращения валов. Подшипники и смазка редукторов предусматривают работу при скоростях до 3000 об/мин. Диапазон передаваемых мощностей - от 0,18 до 1000 кВт.

Набор передаточных чисел редукторов: 1:1; 1:1,5; 1:2; 1:3; 1:4; (понижающие) при необходимости редукторы можно использовать в реверсном включении, как повышающие.

конічний кутовий редуктор

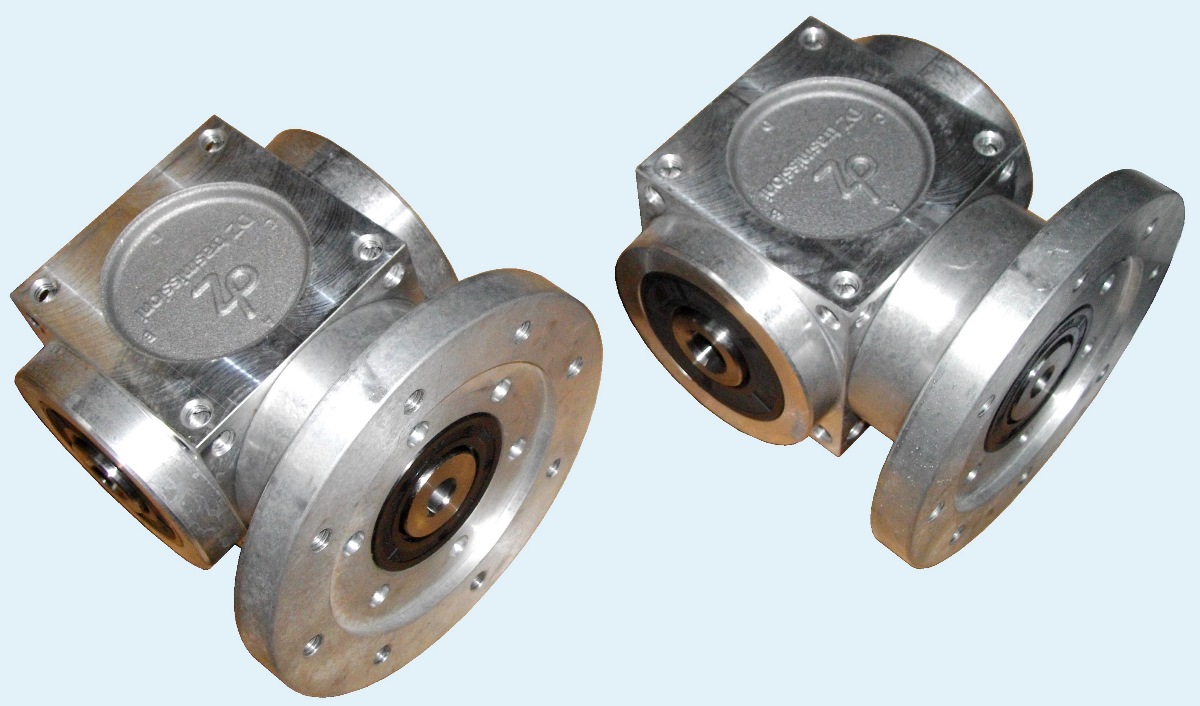

Конический угловой редуктор DZ Trasmissioni, серия редукторов QB, Type 1.

угловой редуктор DZ trasmissioni

Компоновка коническго редуктора QP тип 1 и основные геометрические размеры

 типоразмер i маркировка А,
 мм
 В - С,
 мм
 L1 G1 L8 L10 L11 L2 L7
 QB54 1:1 QB 1 54 1/1 11 18 44 54 35 74 144 23 122
 1:1,5 QB 1 54 1/1.5
 1:2 QB 1 54 1/2
 1:3 QB 1 54 1/3
 1:4 QB 1 54 1/4
 QB54R 1:1 QB 1R 54 1/1 18 35 134
 1:1.5 QB 1R 54 1/1.5
 1:2 QB 1R 54 1/2
 1:3 QB 1R 54 1/3
 1:4 QB 1R 54 1/4
 QB86 1:1 QB 1 86 1/1 16 24  70 86 50 120 220 30 157
 1:1.5 QB 1 86 1/1.5
 1:2 QB 1 86 1/2
 1:3 QB 1 86 1/3
 1:4 QB 1 86 1/4
 QB86R 1:1 QB 1R 86 1/1 24 50 177
 1:1.5 QB 1R 86 1/1.5
 1:2 QB 1R 86 1/2
 1:3 QB 1R 86 1/3
 1:4 QB 1R 86 1/4
 QB110 1:1 QB 1 110 1/1 20  26 90 110 55 144 254 40 205
 1:1.5 QB 1 110 1/1.5
 1:2 QB 1 110 1/2
 1:3 QB 1 110 1/3
 1:4 QB 1 110 1/4
 QB110R 1:1 QB 1R 110 1/1 26 55 220
 1:1.5 QB 1R 110 1/1.5
 1:2 QB 1R 110 1/2
 1:3 QB 1R 110 1/3
 1:4 QB 1R 110 1/4
 QB134 1:1 QB 1 134 1/1 24 32 114 134 65 174 304 50 249
 1:1.5 QB 1 134 1/1.5
 1:2 QB 1 134 1/2
 1:3 QB 1 134 1/3
 1:4 QB 1 134 1/4
 QB134R 1:1 QB 1R 134 1/1 32 65 264
 1:1.5 QB 1R 134 1/1.5
 1:2 QB 1R 134 1/2
 1:3 QB 1R 134 1/3
 1:4 QB 1R 134 1/4
 QB166 1:1 QB 1 166 1/1 32 45 144 166 90 212 392 65 300
 1:1.5 QB 1 166 1/1.5
 1:2 QB 1 166 1/2
 1:3 QB 1 166 1/3
 1:4 QB 1 166 1/4
 QB166R 1:1 QB 1R 166 1/1 45 90 325
 1:1.5 QB 1R 166 1/1.5
 1:2 QB 1R 166 1/2
 1:3 QB 1R 166 1/3
 1:4 QB 1R 166 1/4
 QB200 1:1 QB 1 200 1/1 42 55 174 200 110 250 470 85 367
 1:1.5 QB 1 200 1/1.5
 1:2 QB 1 200 1/2
 1:3 QB 1 200 1/3
 1:4 QB 1 200 1/4
 QB200R 1:1 QB 1R 200 1/1 55 110 392
 1:1.5 QB 1R 200 1/1.5
 1:2 QB 1R 200 1/2
 1:3 QB 1R 200 1/3
 1:4 QB 1R 200 1/4
 QB250 1:1 QB 1 250 1/1 55 70 216 250 140 300 580 100 443
 1:1.5 QB 1 250 1/1.5
 1:1 QB 1 250 1/2
 1:3 QB 1 250 1/3
 1:4 QB 1 250 1/4
 QB250R 1:1 QB 1R 250 1/1 70 140 483
 1:1.5 QB 1R 250 1/1.5
 1:2 QB 1R 250 1/2
 1:3 QB 1R 250 1/3
 1:4 QB 1R 250 1/4
 QB350 1:1 QB 1 350 1/1 65 85 230 350 170 420 760 120 625
 1:1.5 QB 1 350 1/1.5
 1:2 QB 1 350 1/2
 1:3 QB 1 350 1/3
 1:4 QB 1 350 1/4
 QB350R 1:1 QB 1R 350 1/1 85 170 675
 1:1.5 QB 1R 350 1/1.5
 1:2 QB 1R 350 1/2
 1:3 QB 1R 350 1/3
 1:4 QB 1R 350 1/4





конический угловой редуктор



Вы можете приобрести конические редукторы восьми типоразмеров: QB 54, QB 86, QB 110, QB 134, QB 166, QB 200, QB 250, QB 350. Основная часть корпуса выполнена в форме куба и размер корпуса (в мм, без крышек) соответствует типоразмеру редуктора.

DZ Trasmissioni
Редуктор угловой конический DZ Trasmissioni series Special

При построении механизмов и оборудования ві также сможете приобрести карданные валы и промвалы, гидомуфты, фрикционные управляемые муфты, вильчатые цепи и звёздочки конвейерных цепей, зубчатые ремни и шкивы, компактные мотор-редукторы, стяжные муфты и обгонные муфты. Инженеры нашей компании помогут разобраться вам в каталогах подукции и постараются предложить оптимальные цены.
