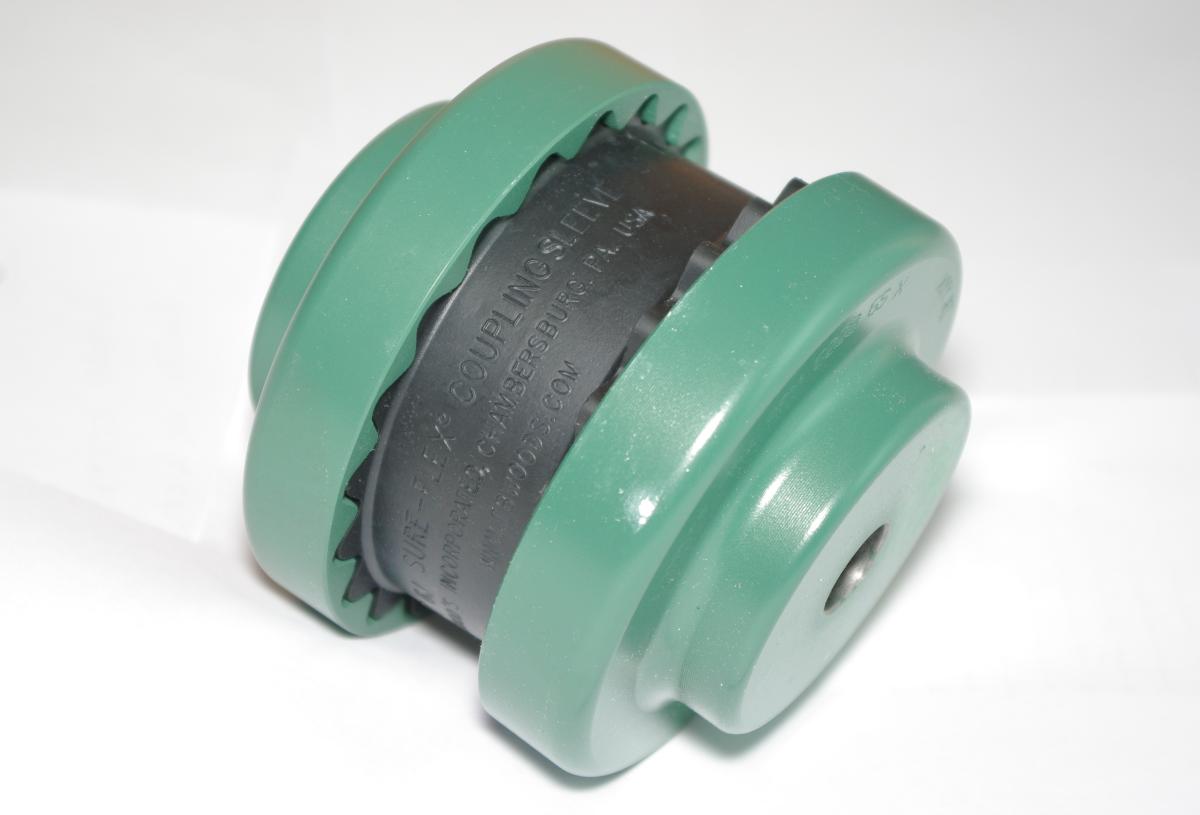

Еластична муфта Sure-flex

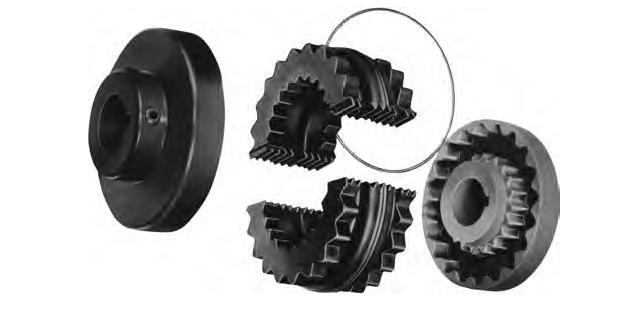

Sure-flex муфта
Еластична муфта Sure-Flex виробництва TB Woods має оригінальну конструкцію і призначена для передачі крутного моменту між валами.

Конструкція муфти передбачає встановлення на монтажні втулки, або на отвори, розточені в муфті. Залежно від умов та середовища в якому експлуатеється муфта, існує кілька варіантів виконання еластичного елементу муфти SureFlex.

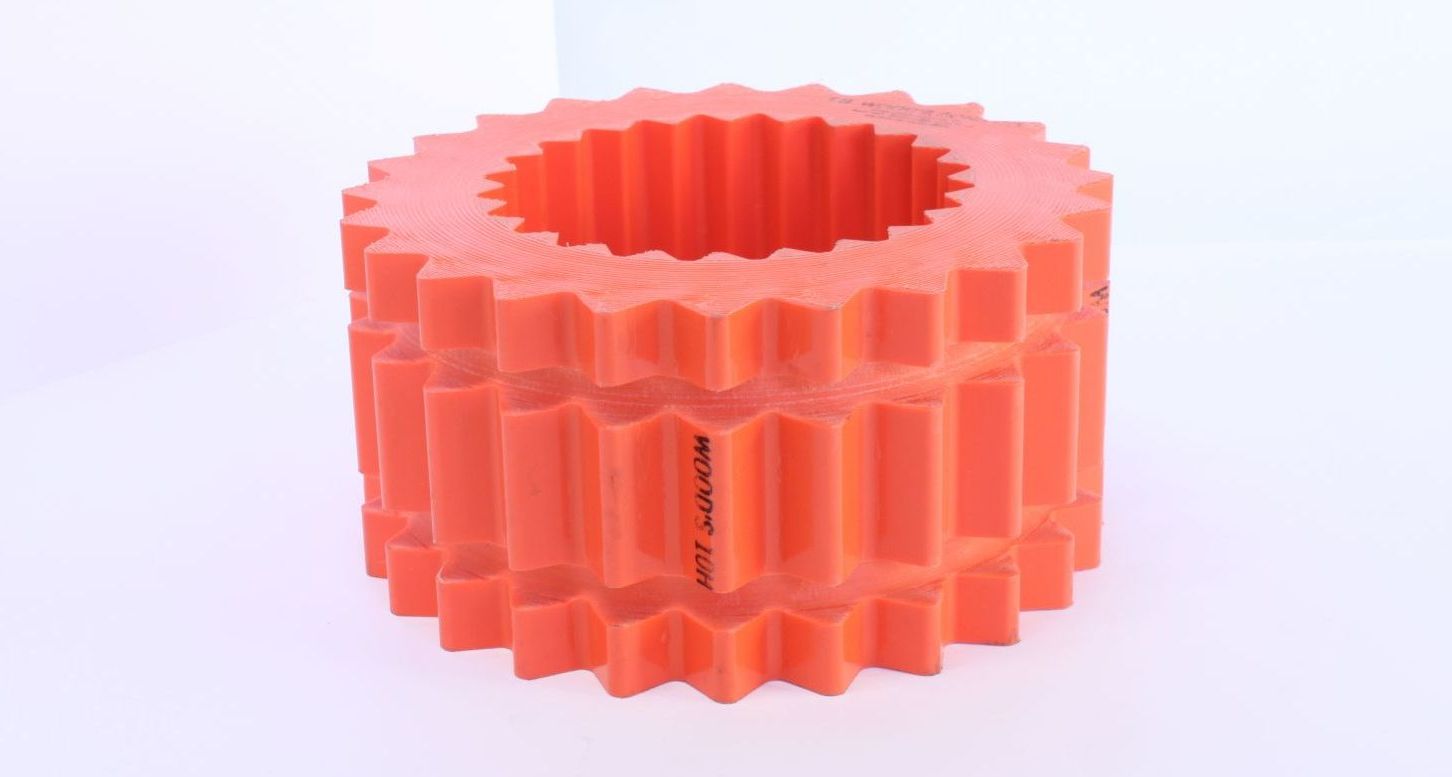

Sureflex муфта эластичная

Поліуретановий еластичний елемент Sure-Flex

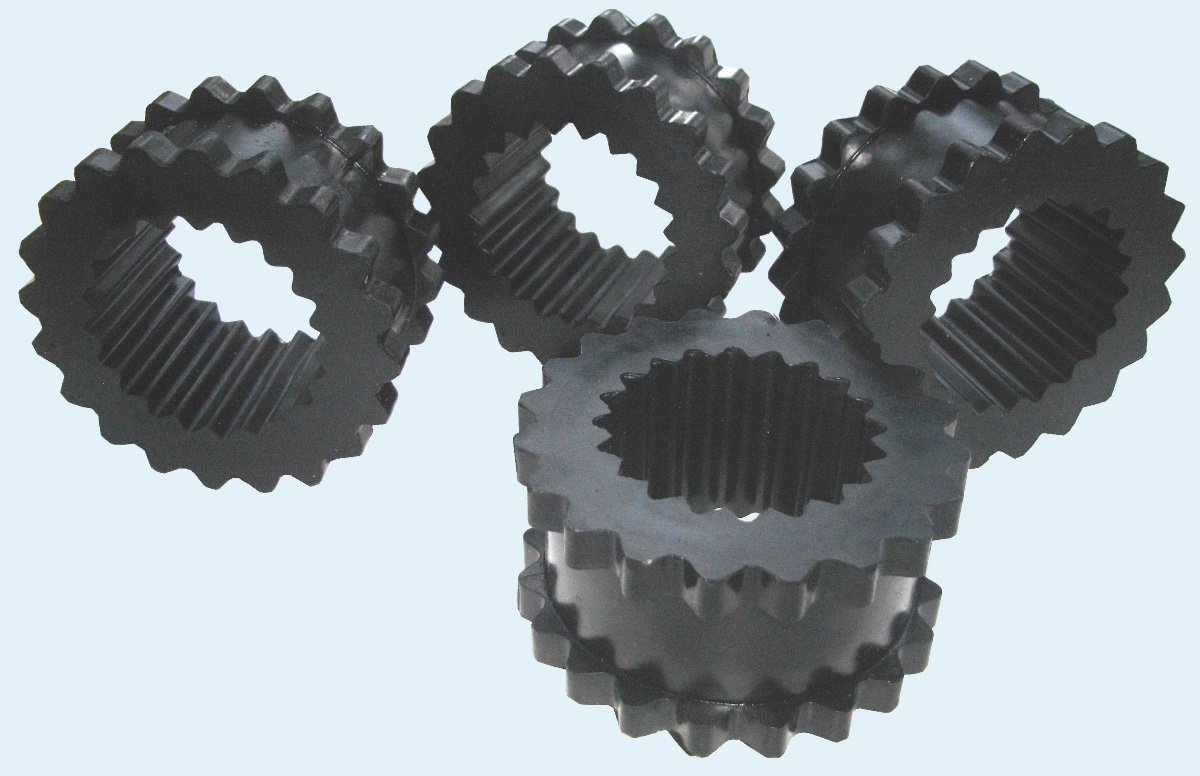

Пружна муфта

Гумовий (неопреновий) еластичний елемент Sure-Flex

Эластичный элемент муфты

Розміри еластичних елементів муфт Sure-flex

 тип муфти D, мм W, мм
 Sure-Flex size 3 47,6 25,4
 Sure-Flex size 4 54,2 31,8
 Sure-Flex size 5 74,6 39,7
 Sure-Flex size 6 95,3 47,6
 Sure-Flex size 7 110,3 55,5
 Sure-Flex size 8 128,6 63,5
 Sure-Flex size 9 152,4 76,2
 Sure-Flex size 10 179,4 88,2
 Sure-Flex size 11 207,9 101,6
 Sure-Flex size12 242,9 119,0
 Sure-Flex size 13 284,1 139,7
 Sure-Flex size 14 332,6 165,1
 Sure-Flex size 16 454,8 222,3

Для отримання цінових пропозицій та додаткової технічної інформації щодо муфт TB Woods ви можете звернутись до наших інженерів. Допоможемо замінити муфти Hansen Sure-Flex, Rexnord Sure-Flex, Martin quadra-flex.

Ви зможете придбати мотор-редуктори, еластичні муфти, ланцюги пластинчасті та зірочки до них, електродвигуни, карданні вали, насоси, зубчасті паси. Інженери нашої компанії зможуть надати всі необхідні технічні консультації.

TB Woods

На сторінках нашого сайта ви можете завантажити PDF-каталоги муфт та додаткову технічну інформацію. При необхідності підбору пружних муфт та проведенням перевірочних розрахунків - звкртайтесь з технічним завданням до наших інженерів.

Також, ви можете замовити підбір мотор-редукторів, електродвигунів, клинових пасів та привідних шківів, привідних ланцюгів та зірочок, кулачкових муфт та карданних шарнірів.
