Зубчасті дюймові паси Bando MXL, XL, L, H, XH, XXH

зубчастий пас

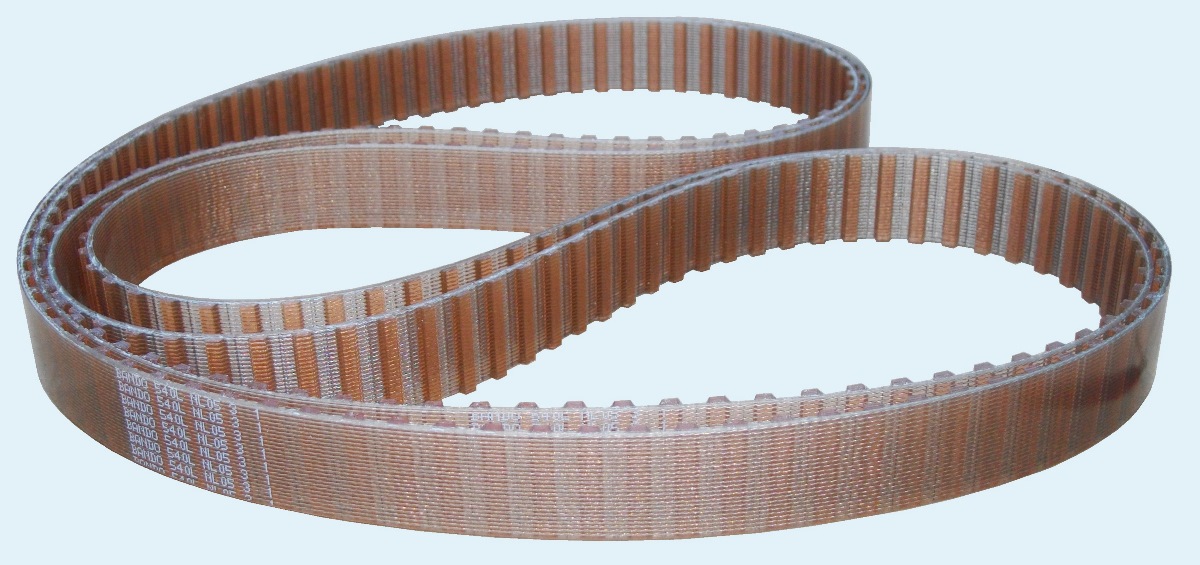

Зубчасті привідні паси Synchronous belts MXL, XL, L, H, XH, XXH. Завдяки тому, що розміри зубчастих пасів рерії Synchronous прив'язані до доймової системи вимірювання, часто їх називають дюймовими. Зубчасті паси Bando MXL, XL, L, H, XH, XXH мають трапецієвидний зуб. Стандартним матеріалом для таких пасів є гума з використанням скловолоконного корду, для захисту від зношування зуб має покриття тканиною. Також, можлива поставка зубчастих дюймових пасів з поліуретану з металевим кордом (готові запропонувати Megadyne megapower, isoran).

зубчастий пас

Тип  P W H1 H2 Θ
 BANDO Synchronous belt MXL Mini Synchro 2.032mm
(0.080")		 0.76
(0.030)		 1.1
(0.043)		 0.51
(0.020)		40
 BANDO Synchronous belt XL Extra Light 5.08mm
(0.200")		 1.35
(0.054)		 2.25
(0.09)		 1.25
(0.050)		40
 BANDO Synchronous belt L Light 9.525mm
(0.375")		 3.2
(0.128)		 3.5
(0.14)		 1.9
(0.075)		40
 BANDO Synchronous belt H Heavy 12.7mm
(0.500")		 4.4
(0.175)		 4.3
(0.17)		 2.3
(0.090)		40
 BANDO Synchronous belt XH Extra Heavy 22.225mm
(0.875")		 8.0
(0.313)		 11.3
(0.44)		 6.3
(0.250)		40
 BANDO Synchronous belt XXH Double Extra Heavy 31.75mm
(1.250")		 12.2
(0.477)		 15.8
(0.62)		 9.6
(0.375)

40

Довжина зубчастих пасів XL, L, H, XH, XXH позначається на пасі в закодованому вигляді. Це довжина в дюймах помножена на 10.  Виключенням з цього правила є зубчасті паси Бандо профіля MXL, в них замість довжини позначена кількість зубів.

Ширина зубчастих дюймових пасів, як і крок, прив'язана до дюйма і в маркуванні паса позначається в закодованому визляді в % від дюйма.
Наприклад, зубчастий пас 330 Н 100 матиме:
- довжина 33 дюйма, тобто 33*25,4=838,2 мм
- профіль зуба - "Н" - крок 0,5 дюйма, тобто 12,7 мм.
- ширина 100% дюйма, тобто 25,4 мм.

 Ширина паса, мм кодування ширини Ширина паса в дюймах
 6.4 0251/4"
 7.9 031 5/16"
 9.5 0373/8"
 12.7 0501/2"
 19.05 0753/4"
 25.4 1001"
 38.1 1501-1/2"
 50.8 2002"
 76,2 3003"
 101,6 400 4"
 127 500 5"
 152,4 600 6"
 177,8 700 7"
 203,2 800 8"
 228,6 900 9"

Optibelt ZR

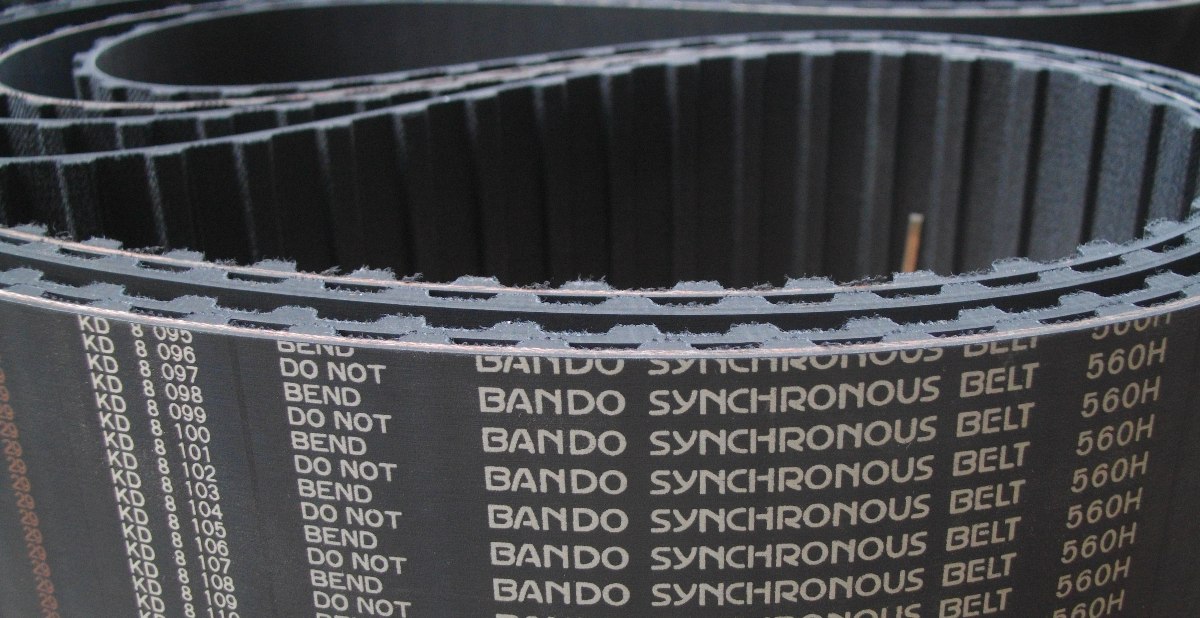

Привідні паси Bando synchronous belt XXH мають високу якість та надійність, виготовлені з якісної сировини. Ви можете придбати їх під замовлення. Слід зауважити, висока якість пасів Бандо допоможе вам замінити паси Optibelt ZR, Continental Conti synchrobelt, Gates PowerGrip, Browning gearbelt, D&D powerdrive synchro power belt.

power grip

Зубчасті паси Bando synchronous belt профілю MXL (маркування квазує на кількість зубів),
крок зуба 2,032 мм

 тип

 довжина
 мм

 тип довжина
 мм		 тип довжина
 мм		 тип довжина
 мм
 44 MXL 89.41 104 MXL 211,33 192 MXL 390,14 323 MXL 656,34
 45 MXL 91,44 105 MXL 213,36 195 MXL 396,24 326 MXL 662,43
 48 MXL 97,54 106 MXL 215,39 196 MXL 398,27 328 MXL 666,5
 50 MXL 101,6 108 MXL 219,46 200 MXL 406,4 330 MXL 670,56
 52 MXL 105,66 109 MXL 221,49 204 MXL 414,53 332 MXL 674,62
 53 MXL 107,7 110 MXL 223,52 205 MXL 416,56 334 MXL 678,69
 54 MXL 109,73 112 MXL 227,58 208 MXL 422,66 336 MXL 682,75
 55 MXL 111,76 114 MXL 231,65 210 MXL 426,72 337 MXL 684,78
 56 MXL 113,79 115 MXL 233,68 212 MXL 430,78 347 MXL 705,1
 57 MXL 115,82 118 MXL 239,78 215 MXL 436,88 350 MXL 711,2
 59 MXL 119,89 119 MXL 241,81 220 MXL 447,04 354 MXL 719,33
 60 MXL 121,92 120 MXL 243,84 221 MXL 449,07 355 MXL 721,36
 61 MXL 123,95 121 MXL 245,87 222 MXL 451,1 358 MXL 727,46
 62 MXL 125,98 122 MXL 247,9 224 MXL 455,17 359 MXL 729,49
 63 MXL 128,02 123 MXL 249,94 225 MXL 457,2 360 MXL 731,52
 64 MXL 130,05 124 MXL 251,97 226 MXL 459,23 364 MXL 739,65
 65 MXL 132,08 125 MXL 254 228 MXL 463,3 365 MXL 741,68
 67 MXL 136,14 126 MXL 256,03 230 MXL 467,36 371 MXL 753,87
 68 MXL 138,18 127 MXL 258,06 232 MXL 471,42 372 MXL 755,9
 69 MXL 140,21 128 MXL 260,1 234 MXL 475,49 380 MXL 772,16
 70 MXL 142,24 129 MXL 262,13 236 MXL 479,55 388 MXL 788,42
 71 MXL 144,27 130 MXL 264,16 239 MXL 485,65 397 MXL 806,7
 72 MXL 146,3 131 MXL 266,19 240 MXL 487,68 400 MXL 812,8
 73 MXL 148,34 132 MXL 268,22 245 MXL 497,84 402 MXL 816,86
 74 MXL 150,37 134 MXL 272,29 248 MXL 503,94 405 MXL 822,96
 75 MXL 152,4 135 MXL 274,32 249 MXL 505,97 410 MXL 833,12
 76 MXL 154,43 137 MXL 278,38 250 MXL 508 413 MXL 839,22
 77 MXL 156,46 138 MXL 280,42 251 MXL 510,03 425 MXL 863,6
 78 MXL 158,5 140 MXL 284,48 255 MXL 518,16 431 MXL 875,79
 79 MXL 160,53 142 MXL 288,54 256 MXL 520,19 434 MXL 881,89
 80 MXL 162,56 144 MXL 292,61 260 MXL 528,32 435 MXL 883,92
 81 MXL 187,92 145 MXL 294,64 262 MXL 532,38 440 MXL 894,08
 82 MXL 166,62 146 MXL 296,67 265 MXL 538,48 448 MXL 910,34
 83 MXL 168,66 148 MXL 300,74 268 MXL 544,58 453 MXL 920,5
 85 MXL 172,72 150 MXL 304,8 271 MXL 550,67 464 MXL 942,85
 86 MXL 174,75 151 MXL 306,83 273 MXL 554,74 468 MXL 950,98
 87 MXL 176,78 155 MXL 314,96 275 MXL 558,8 473 MXL 961,14
 88 MXL 178,82 158 MXL 321,06 280 MXL 568,96 475 MXL 965,2
 90 MXL 182,88 159 MXL 323,09 281 MXL 570,99 480 MXL 975,36
 91 MXL 184,91 160 MXL 325,12 285 MXL 579,12 487 MXL 989,58
 92 MXL 186,94 162 MXL 329,18 288 MXL 585,22 493 MXL 1001,78
 93 MXL 188,98 163 MXL 331,22 290 MXL 589,28 498 MXL 1011,94
 94 MXL 191,01 164 MXL 333,25 295 MXL 599,44 500 MXL 1016
 95 MXL 193,04 165 MXL 335,28 297 MXL 603,5 516 MXL 1048,51
 96 MXL 195,07 169 MXL 343,41 300 MXL 609,6 522 MXL 1060,7
 97 MXL 197,1 170 MXL 345,44 305 MXL 619,76 524 MXL 1064,77
 98 MXL 199,14 175 MXL 355,6 308 MXL 625,86 525 MXL 1066,8
 99 MXL 201,17 177 MXL 359,66 310 MXL 629,92 535 MXL 1087,12
 100 MXL 203,2 180 MXL 365,76 312 MXL 633,98 550 MXL 1117,6
 101 MXL 205,23 184 MXL 373,89 315 MXL 640,08 591 MXL 1200,91
 102 MXL 207,26 188 MXL 382,02 318 MXL 646,18 612 MXL 1243,58
 103 MXL 209,3  190 MXL386,08  320 MXL 650,24  665 MXL 1351,28

На нашому складі в Києві ви зможете знайти альтернативу пасам Acron, Esband, Pix, Huco, Davall,  Ningbo, Junli, Kainabelt, Bondabelt, CSHbelt, Zhejiang, Toyo power, Sit, Elatech, Carlisle, Excitron, Vision Tech, GoodYear PD, Mitsuboshi, PiBelt, Forbo, Sati, Bekaert, Habasit. Hongs, Roulunds, Готові запропонувати високу якість та адекватні ціни, при необхідності допоможемо зробити розрахунок передачі на зубчастих пасах. Для комплектвції приводу ви зможете придбати зубчасті шківи, монтажні втулки, електродвигуни, планетарні сервоприводи, мотор-редуктори, еластичні муфти, ланцюги та обгонні муфти.
