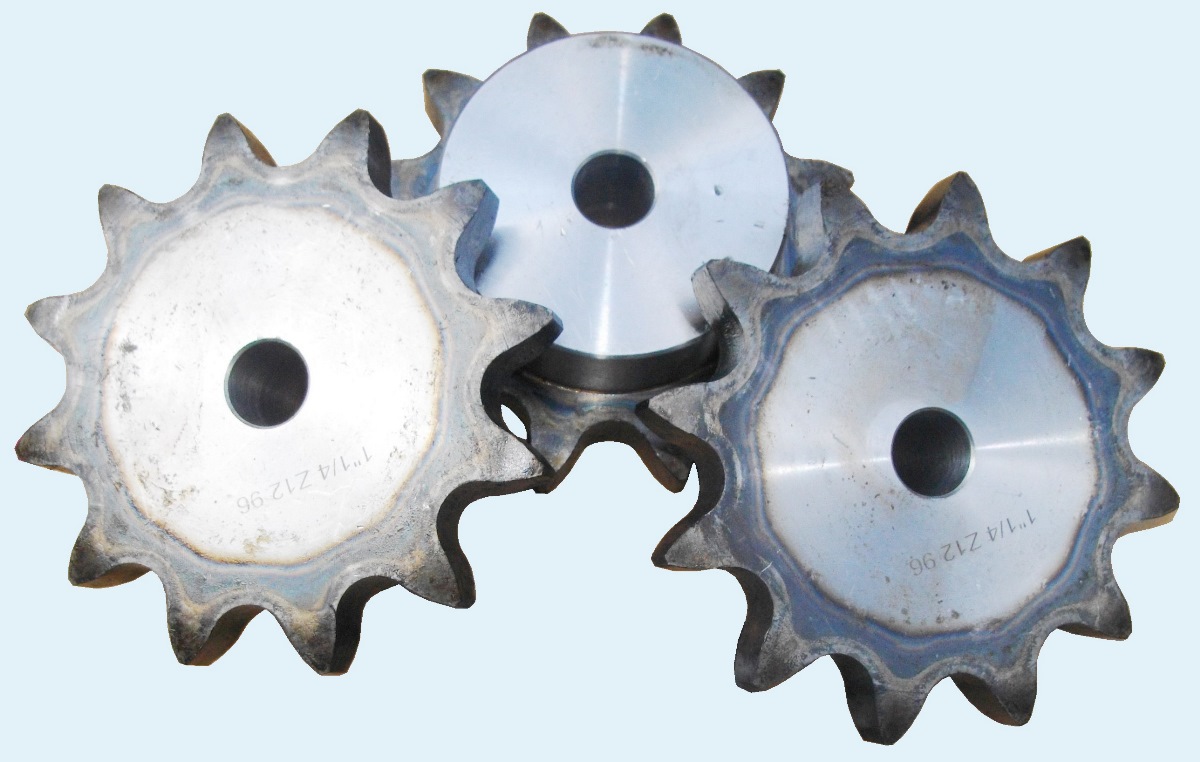

УкраїнськаЗірочка 20B-1 загартована
Зірочка 20B-1 зі ступицею під розточування
Ланцюг 20В-1 має крок 31,75 мм, діаметр ролика 19,05 мм, а внутрішня ширина 19,56 мм. Враховуючи те, що ланцюг 20A-1 теж має крок 31,75 і ролик 19,05 мм, а внутрішня ширина 18,90 ии - зірочки Sati 20B-1 сумісні з ланцюгом 20B-1. Зірочки виготовлені з вуглецевої сталі, зубці загартовані з нагрівом за допомогою ТВЧ.
Маркування та розміри зірочок ланцюга 20B1 з загартованим зубои
| артикул | зубці | Dp, mm | De, mm | допоміжне позначення |
| PS13T08 Sati | Z=8 | 82.96 | 98.1 | 1"-1/4 Z=8 |
| PS13T09 Sati | Z=9 | 92.84 | 108.0 | 1"-1/4 Z=9 |
| PS13T10 Sati | Z=10 | 102.74 | 117.9 | 1"-1/4 Z=10 |
| PS13T11 Sati | Z=11 | 112.68 | 127.8 | 1"-1/4 Z=11 |
| PS13T12 Sati | Z=12 | 122.68 | 137.8 | 1"-1/4 Z=12 |
| PS13T13 Sati | Z=13 | 132.65 | 147.8 | 1"-1/4 Z=13 |
| PS13T14 Sati | Z=14 | 142.68 | 157.8 | 1"-1/4 Z=14 |
| PS13T15 Sati | Z=15 | 152.72 | 167.9 | 1"-1/4 Z=15 |
| PS13T16 Sati | Z=16 | 165.75 | 177.9 | 1"-1/4 Z=16 |
| PS13T17 Sati | Z=17 | 172.78 | 187.9 | 1"-1/4 Z=17 |
| PS13T18 Sati | Z=18 | 182,85 | 198.0 | 1"-1/4 Z=18 |
| PS13T19 Sati | Z=19 | 192,91 | 208.1 | 1"-1/4 Z=19 |
| PS13T20 Sati | Z=20 | 202,98 | 218.1 | 1"-1/4 Z=20 |
| PS13T21 Sati | Z=21 | 213,04 | 228.2 | 1"-1/4 Z=21 |
| PS13T22 Sati | Z=22 | 223,11 | 238.3 | 1"-1/4 Z=22 |
| PS13T23 Sati | Z=23 | 233,17 | 248.3 | 1"-1/4 Z=23 |
| PS13T24 Sati | Z=24 | 243,23 | 258.4 | 1"-1/4 Z=24 |
| PS13T25 Sati | Z=25 | 253,33 | 268.5 | 1"-1/4 Z=25 |
| PS13T26 Sati | Z=26 | 263,40 | 278.6 | 1"-1/4 Z=26 |
| PS13T27 Sati | Z=27 | 273,48 | 288.6 | 1"-1/4 Z=27 |
| PS13T28 Sati | Z=28 | 283,56 | 298.7 | 1"-1/4 Z=28 |
| PS13T30 Sati | Z=30 | 303,75 | 318.9 | 1"-1/4 Z=30 |
| PS13T32 Sati | Z=32 | 323,91 | 339.1 | 1"-1/4 Z=32 |
| PS13T34 Sati | Z=34 | 344,10 | 359.3 | 1"-1/4 Z=34 |
| PS13T35 Sati | Z=35 | 354,20 | 369.4 | 1"-1/4 Z=35 |
| PS13T36 Sati | Z=36 | 364,30 | 379.5 | 1"-1/4 Z=36 |
| PS13T38 Sati | Z=38 | 384,49 | 399.6 | 1"-1/4 Z=38 |
| PS13T40 Sati | Z=40 | 404,66 | 419.8 | 1"-1/4 Z=40 |
Загартована зірочка зі ступицею - це один з варіантів, які мо мижемо запропонувати, але не єдиний. В нашому асортименті ви знайдете кілька конструктивних варіацій, яуи ви можете використати:
- зірочка чавунна
- зірочка зі ступицею
- зірочка зі ступицею та підготовленим посадочним отвором
- зірочка з нержавіючої сталі
- зірочки з монтуванням на швидкозмінну конічну втулку
- зірочка пласка, без ступиці
- зірочка для натяжного пристрою, з вбудованим підшипником.
Для побудування ланцюжних приводів ви також зможете придбати направляючі до ланцюгів, натяжні пристрої, ступиці під болтове з'єднання, монтажні втулки, безшпоночні муфти.
На сторінках нашого сайта ви можете завантажити PDF-каталоги зірочок та допоміжну технічну інформацію. При необхідності в проведенні розрахунків ланцюгових передач та пасових передач, підборі редукторів, електродвигунів, привідних пасів, шківів, зубчастих та кулачкових муфт - звертайтесь з технічним завданням до наших інженерів.
