Однорядна зірочка зі ступицею 32B-1

зірочка ланцюга 50,8

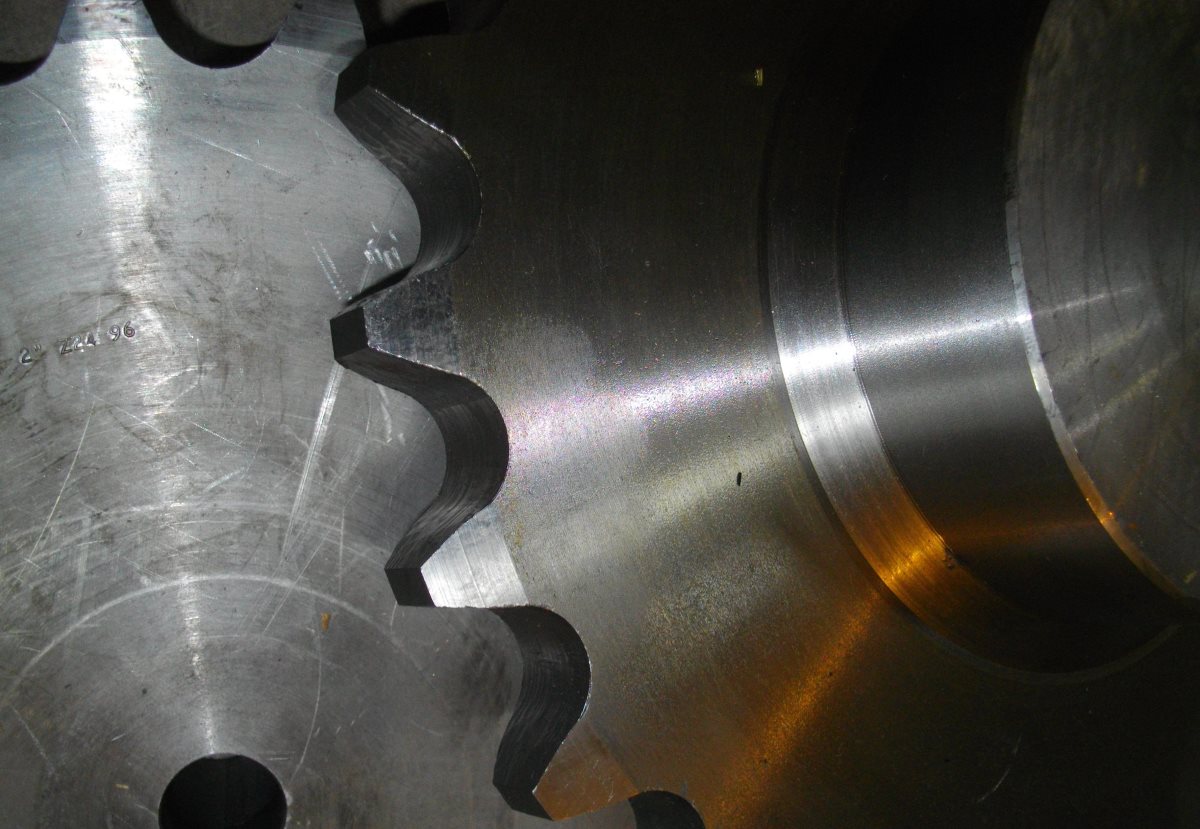

Привідна зірочка Sati до роликового ланцюга 32B1 (32B-1, Regina 165, Ferlacher ketten FK32B1). Зірочка виготовлена з вуглецевої сталі С45, зубці без терсічної обробки, ступиця має чорновий отвір, при необхідності можна замовити кінцеву обробку отвора зі шпоночним пазом.

купить звёздочку для цепи

 Розміри стандартних зірочок зі ступицею для занцюга 32В-1 (2"x1-1/4" / 50,8х30,99 мм)

h1=29.4 mm

 артикул Z
 зубья
 De Dp d D Додаткове маркування
 Sati PS16008 8 153.2 132,74 82 32B-1 z=8, P132B008, 2" Z8. 32B1/8T
 Sati PS16009 9 169.0 148,54 88 32B-1 z=9, P132B009, 2" Z9. 32B1/9T
 Sati PS16010 10 185.0 164,39 104 32B-1 z=10, P132B010, 2" Z10. 32B1/10T
 Sati PS16011 11 200.8 180,31 120 32B-1 z=11, P132B011, 2" Z11. 32B1/11T
 Sati PS16012 12 216.8 196,29 133 32B-1 z=12, P132B012, 2" Z12. 32B1/12T
 Sati PS16013 13 232.8 212,29 145 32B-1 z=13, P132B013, 2" Z13. 32B1/13T
 Sati PS16014 14 248.8 229,29 160 32B-1 z=14, P132B014, 2" Z14. 32B1/14T
 Sati PS16015 15 364.8 244,30 160 32B-1 z=15, P132B015, 2" Z15. 32B1/15T
 Sati PS16016 16 280.9 260,40 160 32B-1 z=16, P132B016, 2" Z16. 32B1/16T
 Sati PS16017 17 296.9 276,46 170 32B-1 z=17, P132B017, 2" Z17. 32B1/17T
 Sati PS16018 18 313.0 292,55 170 32B-1 z=18, P132B018, 2" Z18. 32B1/18T
 Sati PS16019 19 329.1 308,66 170 32B-1 z=19, P132B019, 2" Z19. 32B1/19T
 Sati PS16020 20 345.2 324,71 180 32B-1 z=20, P132B020, 2" Z20. 32B1/20T
 Sati PS16021 21 361.3 340,82 180 32B-1 z=21, P132B021, 2" Z21. 32B1/21T
 Sati PS16022 22 377.5 356,98 180 32B-1 z=22, P132B022, 2" Z22. 32B1/22T
 Sati PS16023 23 393,6 373,08 180 32B-1 z=23, P132B023, 2" Z23. 32B1/23T
 Sati PS16024 24 409,7 389,18 180 32B-1 z=24, P132B024, 2" Z24. 32B1/24T
 Sati PS16025 25 425,8 405,33 180 32B-1 z=25, P132B025, 2" Z25. 32B1/25T
 Sati PS16026 26 441,9 421,44 180 32B-1 z=26, P132B026, 2" Z26. 32B1/26T
 Sati PS16027 27 458,1 437,59 180 32B-1 z=27, P132B027, 2" Z27. 32B1/27T
 Sati PS16028 28 474,2 453,69 180 32B-1 z=28, P132B028, 2" Z28. 32B1/28T
 Sati PS16029 29 492,0 469,85 180 32B-1 z=29, P132B029, 2" Z29. 32B1/29T
 Sati PS16030 30 506,5 486,00 180 32B-1 z=30, P132B030, 2" Z30. 32B1/30T
 Sati PS16032 32 538,8 518,27 180 32B-1 z=32, P132B032, 2" Z32. 32B1/32T
 Sati PS16035 35 589,5 566,71 180 32B-1 z=35, P132B035, 2" Z35. 32B1/35T
 Sati PS16038 38 635,5 615,16 180 32B-1 z=38, P132B038, 2" Z38. 32B1/38T
 Sati PS16040 40 670,3 647,47 180 32B-1 z=40, P132B040, 2" Z40. 32B1/40T
 Sati PS16045 45 751,0 728,24 218 32B-1 z=45, P132B045, 2" Z45. 32B1/45T
 Sati PS16050 50 831,8 809,04 218 32B-1 z=50, P132B050, 2" Z50. 32B1/50T
 Sati PS16057 57 945,0 922,16 218 32B-1 z=57, P132B057, 2" Z57. 32B1/57T
 Sati PS16060 60 993,4 970,65 218 32B-1 z=60, P132B060, 2" Z60. 32B1/60T
 Sati PS16076 76 1252,0 1229,27 218 32B-1 z=76, P132B076, 2" Z76. 32B1/76T

 придбати привідну зірочку

Зірочки для ланцюгів Sati мають високу якість да помірну ціну, ви можете придбати альтернативу зірочок Sedis, Fenner, Renold, Tsubaki, SKF, Martin.

Для побудування ланцюжних приводів та редукторних механізмів ви можете придбати направляюсі ланцюгів, нятяжні пристрої, обгонні муфти, електродвигуни, барабанні гальма, пневматичні гальма-зчеплення, зубчасті рулонні паси, кінцеві пластини зубчастих пасів, поліуретанові клинові паси, зубчасті ланцюги, високоточні редуктори Stober.

На сторінках нашого сайта ви можете скачати PDF-каталоги та додаткову технічну інформацію. Звернувшись до нащих інженерів ви можете замовити розрахунок ланцюжних передач та підбір комплектуючих згідно техничного завдання.
