Ланцюг нержавіючий поворотний Regina 881, 981

Rex tabletop

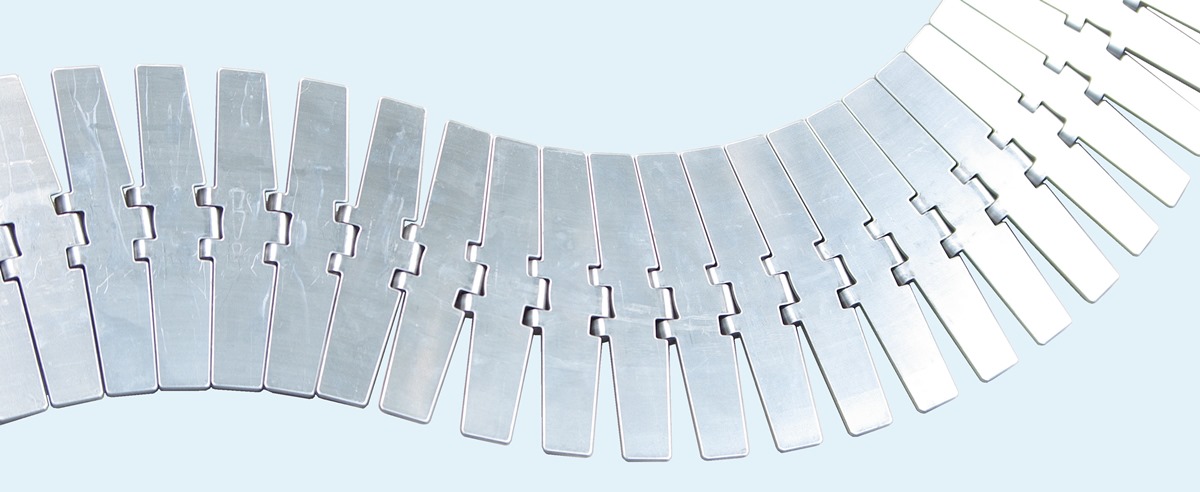

Поворотний нержавіючий пластинчастий ланцюг Regina Flitetop.

Широкий асортимент материалsв:
- вуглецева сталь
- ферритна нержавіюча сталь
- аустенітна нержавіюча сталь
- нержавіюча сталь Prima - з підвищеними механічними характеристиками

Готовы запропонувати транспортерні пласкі поворотні ланцюги Regina наступних типів:

- FliteTop S881, SS881, S881T, SS881, P981, P981T,

- FliteTop SS 981M, P 981M (для магнитной направляющей),

- FliteTop PHD 981M (износоустойчивый палец),

- FliteTop SS 982T (уменьшенный радиус поворота),

- FliteTop PG 981, PG 981T PG 981M, PHDG 9857M (нержавеющая цепь с резиновыми накладками)



Flitetop Regina

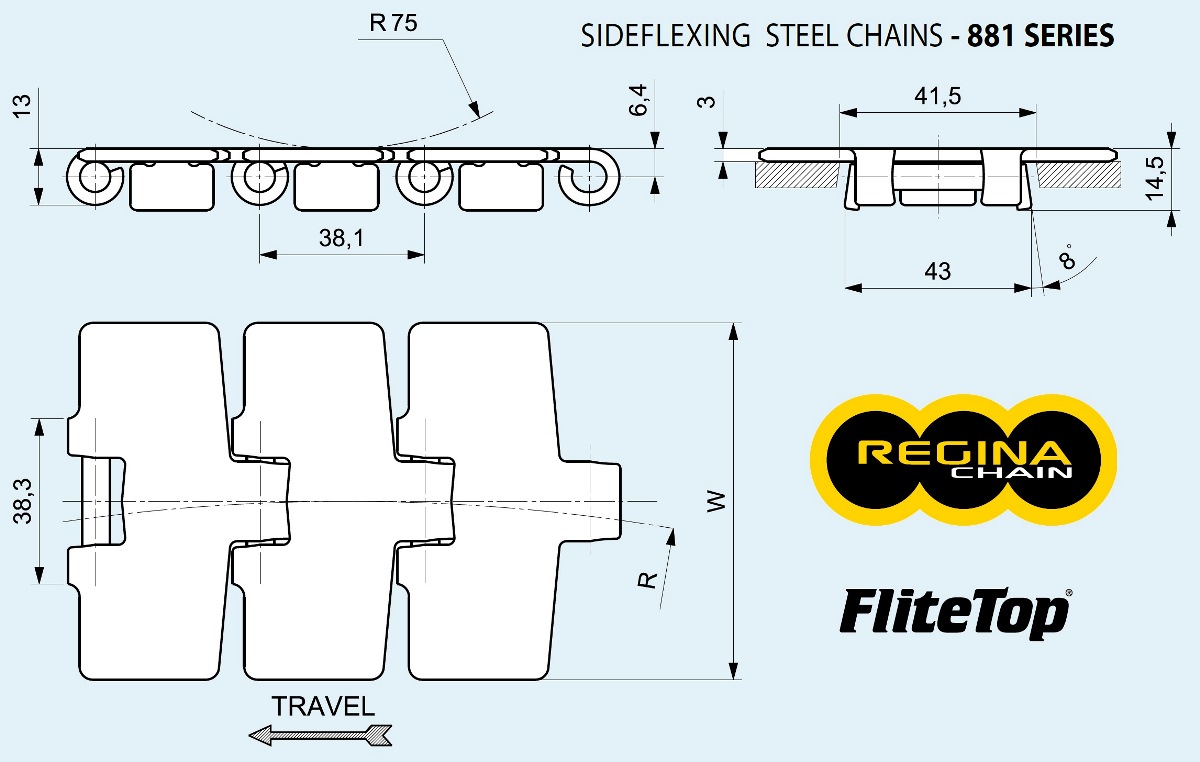

Розміри та маркування поворотних сталевих та нержавіючих ланцюгів Regina Flitetop 881 з направляючою типу "ластівчин хвіст"

 маркування ланцюга Артикул W, мм R, мм допоміжне маркування
 Вулгецева сталь (S)
 S 881 K 3-1/4 S881KD/000 82.6 457.2
 S 881 K 4-1/2 S881KG/000 114.3 609.6
 S 881 K 7-1/2 S881KL/000 190.5 609.6
 Аустенітна нержавіюча сталь (SS)
 SS 881 K 3-1/4 SS881KD/000 82.6 457.2 SSE 881 K325, 10120102
 SS 881 K 4-1/2 SS881KG/000 114.3 609.6 SSE 881 K450, 10120105
 SS 881 K 7-1/2 SS881KL/000 190.5 609.6 SSE 881 K750, 10120107



нержавіючий поворотний ланцюг

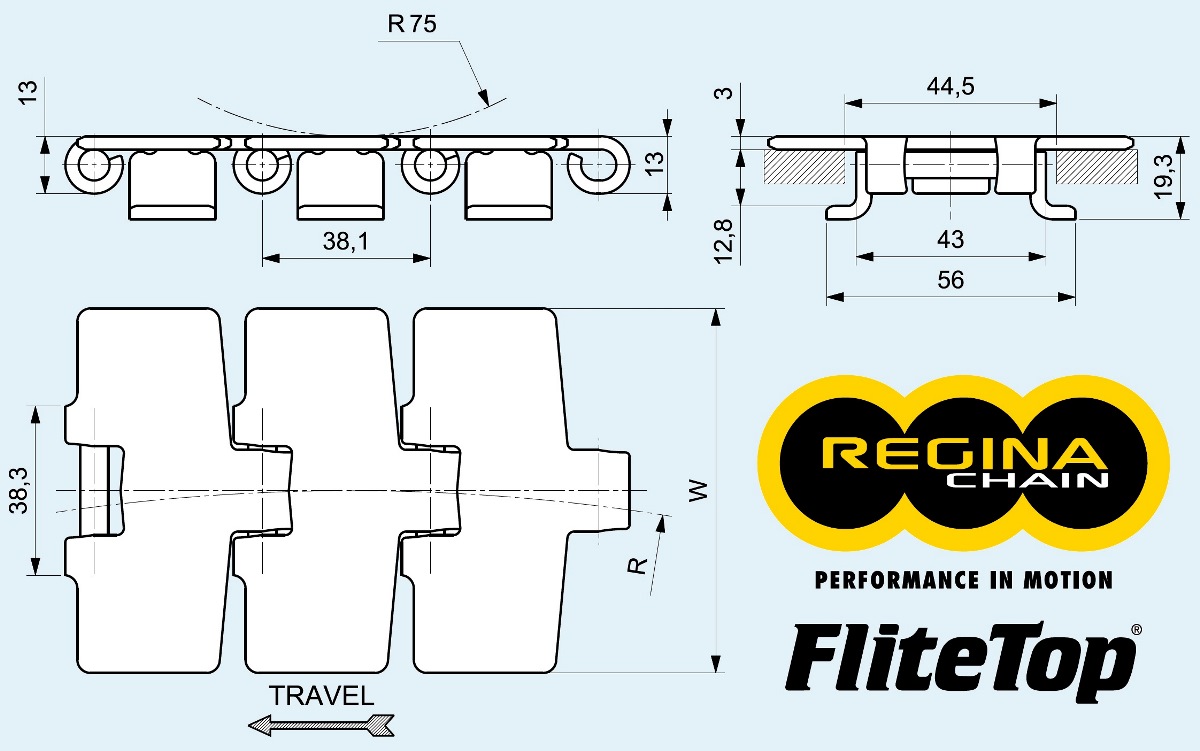

Основні розміри та маркування пластинчастих пласких ланцюгів Regina Flitetop 881T з Т-образною напрямною.

 маркування Артикул W,
 мм		 R,
 мм		 допоміжне маркування
 Вуглецева сталь сталь (S)
 S 881T K 3-1/4 S881TKD/000 82.6 457.2
 S 881T K 4-1/2 S881TKG/000 114.3 609.6
 S 881T K 7-1/2 S881TKL/000 190.5 609.6
 Аустенітна нержавіюча (SS)
 SS 881T K 3-1/4 SS881TKD/000 82.6 457.2 SSE 881 TAB K325, 10100102
 SS 881T K 4-1/2 SS881TKG/000 114.3 609.6 SSE 881 TAB K450, 10100104
 SS 881T K 7-1/2 SS881TKL/000 190.5 609.6 SSE 881 TAB K750, 10100107



транспортёрная цепь Regina, Италия

Основные размеры и характеристки цепей Flitetop 981 с уменьшенным зазором между пластинами и направляющей, типа "ласточкин хвост".

 тип Артикул Шаг цепи,
 мм		 Ширина,
 мм		 радиус поворота,
 мм
 Холоднокатанная ферритная нержавеющая сталь (P) Prima
 P 981 K 3-1/4 P981KD/000 38.1 82.6 457.2
 P 981 K 83.8 P981KRA/000 38.1 83.8 457.2
 P 981 K 4-1/2 P981KG/000 38.1 114.3 609.6
 P 981 K 7-1/2 P981KL/000 38.1 190.5 609.6







Основные размеры и характеристки цепей Flitetop 981T с уменьшенным зазором между пластинами и Т-образной направляющей.

 тип Артикул Шаг цепи,
 мм		 Ширина,
 мм		 радиус поворота,
 мм
 Холоднокатанная ферритная нержавеющая сталь (P) Prima
 P 981T K 3-1/4 P981TKD/000 38.1 82.6 457.2
 P 981T K 83.8 P981TKRA/000 38.1 83.8 457.2
 P 981T K 4-1/2 P981TKG/000 38.1 114.3 609.6
 P 981T K 7-1/2 P981TKL/000 38.1 190.5 609.6



Movex нержавіючий ланцюг

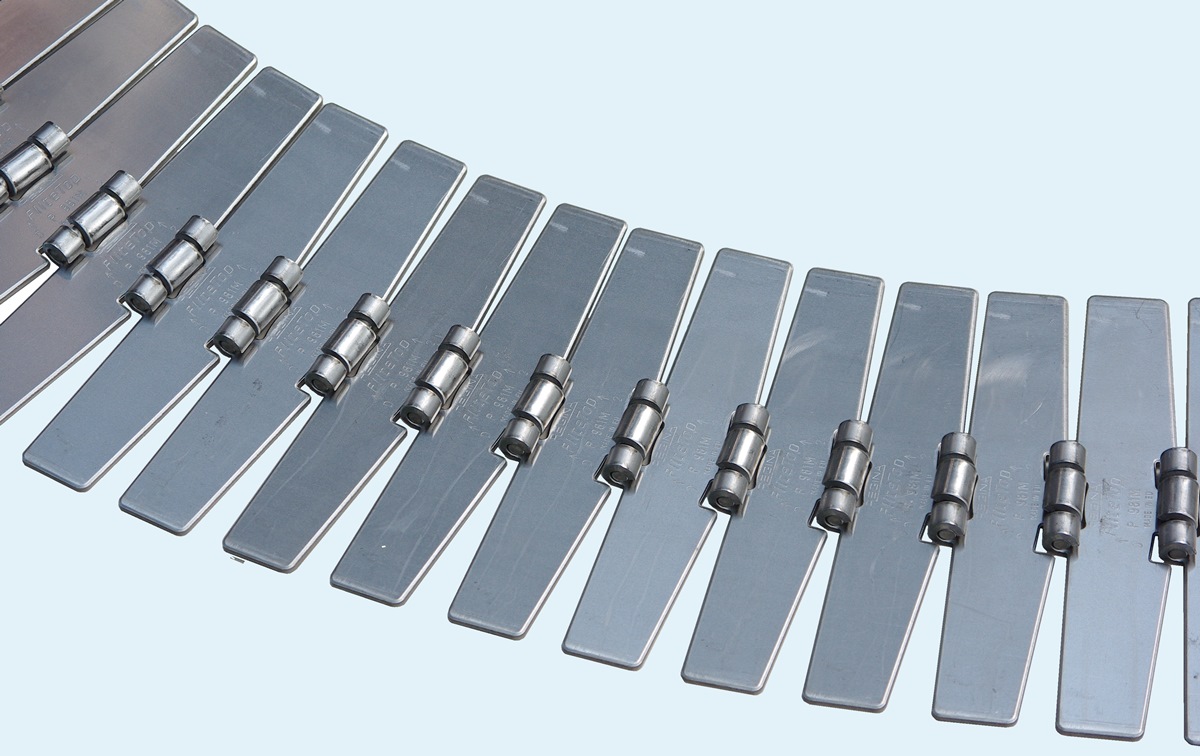

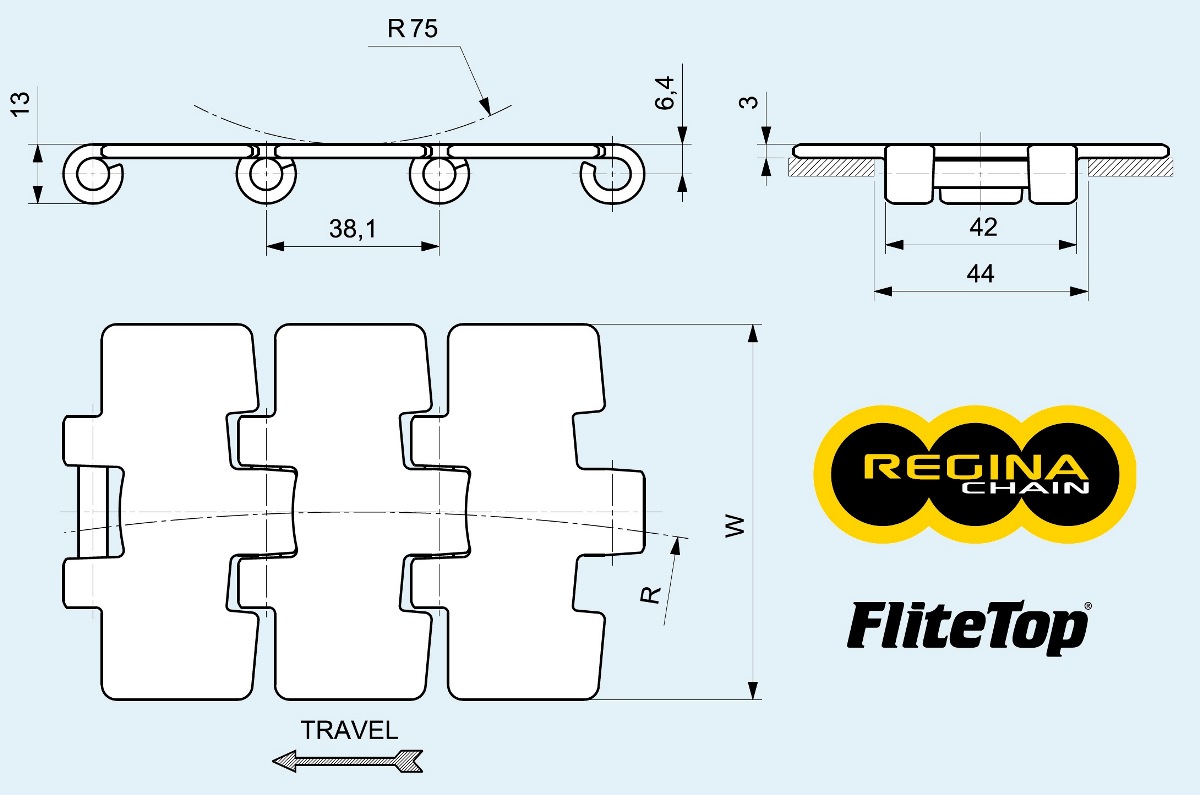

Основні розміри та маркування нержавіючих поворотних ланцюгів Regina Flitetop 981M для роботи в магнітній направляючій:

 тип Артикул W,
 мм		 R,
 мм		 допоміжне позначення
 Холоднокатана ферритна нержавіюча сталь (P) Prima
 P 981M K 3-1/4 P981MKD/000 82.6 457.2 10080202, SS 881 MO K325
 P 981M K 83.8 P981MKRA/000 83.8 457.2 10080203, SS 881 MO K330
 P 981M K 4-1/2 P981MKG/000 114.3 609.6 10080203, SS 881 MO K450
 P 981M K 7-1/2 P981MKL/000 190.5 609.6 10080207, SS 881 MO K750
 Холоднокатана ферритна нержавіюча сталь (P) Prima та посилений палець
 PHD 981M 3-1/4 PHD981MKD/000 82.6 457.2 10080102, SSE 881 MO K325
 PHD 981M 83.8 PHD981MKRA/000 83.8 457.2 10080103, SSE 881 MO K330
 PHD 981M 4-1/2 PHD981MKG/000 114.3 609.6 10080105, SSE 881 MO K450
 PHD 981M 7-1/2 PHD981MKL/000 190.5 609.6 10080107, SSE 881 MO K750

 нержавіючий поворотний ланцюг





Основные размеры стальных плоских цепей Regina 982T - уменьшенный радиус поворота (200 мм) и направляющая под т-образный паз.

 тип Артикул Шаг цепи,
 мм		 Ширина,
 мм		 радиус поворота,
 мм
 SS 982T K 3-1/4 SS982TKD/000 38,1 82,6 200





Для построения конвейеров, транспортёров и редукторных механизмов мы готовы предложить вам звёздочки конвейерных цепей, направляющие, мотор-редукторы, обгонные муфты, кулачковые муфты и карданные валы, зубчатые ремни и шкивы, гидромуфты, управляемые сцепления и двигатели с тормозом.
