Паси клинові 3V, 5V, 8V, 3VX, 5VX, 8VX Bando

5vx, 8vx, 3vx паси

Паси привідні клинові Bando, Японія серія Pover Ace та Megadyne, США серія Kompattex cog-belt стандарту RMA (паси американського стандарту).
Паси RMA DIN-ISO 5290 розподіляються на дві категорії:
- обгорнуті паси (мають тканеве покриття на усіх гранях) - 3V, 5V, 8V
- з відкритими грянями (мають фасонний зуб для збільшення гнучкості) - 3VX, 5VX, 8VX

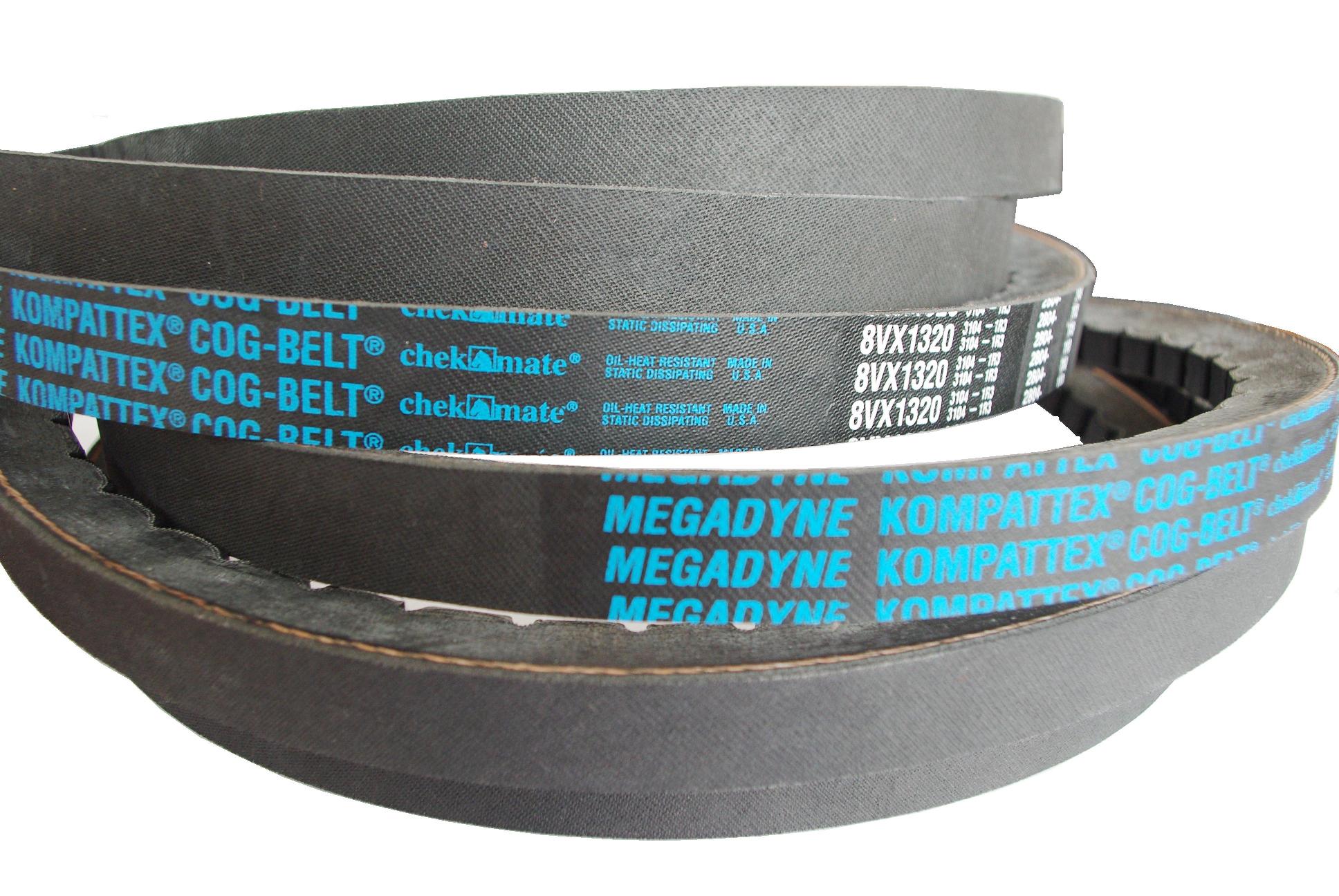

megadine cog belt

Найбільше поширення такі паси знайшли в американському та китайському обладнанні. За розмірами паси RMA відрізняються вд пасів європейського стандарту DIN 2211, але ми можемо запропонувати розрахунок клинопасової передачі із заміною шківів та пасів.



размеры клиновых ремней

Стандартні типорозміри пасів 3V / 9N (Bando PowerAce, Megadyne kompattex)

 артикул зовнішя
 довжина,
 La мм
 альтернативне маркування
 Bando 3V 250 9N 635 PHG 3V250, SPZ 630 Ld / 3V 250 Ld L=L EL
 Bando 3V 265 9N 673 PHG 3V265, SPZ 670 Ld / 3V 265 Ld L=L EL
 Bando 3V 280 9N 711 PHG 3V280, SPZ 710 Ld / 3V 280 Ld L=L EL
 Bando 3V 300 9N 762 PHG 3V300, SPZ 762 Ld / 3V 300 Ld L=L EL
 Bando 3V 315 9N 800 PHG 3V315, SPZ 800 Ld / 3V 315 Ld L=L EL
 Bando 3V 335 9N 851 PHG 3V335
 Bando 3V 355 9N 902 PHG 3V355, SPZ 900 Ld / 3V 355 Ld L=L EL
 Bando 3V 375 9N 953 PHG 3V375, SPZ 950 Ld / 3V 375 Ld L=L EL
 Bando 3V 400 9N 1016 PHG 3V400, SPZ 1012 Ld / 3V 400 Ld L=L EL
 Bando 3V 425 9N 1080 PHG 3V425, SPZ 1077 Ld / 3V 425 Ld L=L EL
 Bando 3V 450 9N 1143 PHG 3V450, SPZ 1137 Ld / 3V 450 Ld L=L EL
 Bando 3V 475 9N 1207 PHG 3V475, SPZ 1202 Ld / 3V 475 Ld L=L EL
 Bando 3V 500 9N 1270 PHG 3V500, SPZ 1262 Ld / 3V 500 Ld L=L EL
 Bando 3V 530 9N 1346 PHG 3V530, SPZ 1337 Ld / 3V 530 Ld L=L EL
 Bando 3V 560 9N 1422 PHG 3V560, SPZ 1412 Ld / 3V 560 Ld L=L EL
 Bando 3V 600 9N 1524 PHG 3V600
 Bando 3V 630 9N 1600 PHG 3V630, SPZ 1600 Ld / 3V 630 Ld L=L EL
 Bando 3V 670 9N 1702 PHG 3V670, SPZ 1700 Ld / 3V 670 Ld L=L EL
 Bando 3V 710 9N 1803 PHG 3V710, SPZ 1800 Ld / 3V 710 Ld L=L EL
 Bando 3V 750 9N 1905 PHG 3V750, SPZ 1900 Ld / 3V 750 Ld L=L EL
 Bando 3V 800 9N 2032 PHG 3V800
 Bando 3V 850 9N 2159 PHG 3V850, SPZ 2137 Ld / 3V 850 Ld L=L EL
 Bando 3V 900 9N 2286 PHG 3V900, SPZ 2240 Ld / 3V 900 Ld L=L EL
 Bando 3V 950 9N 2413 PHG 3V950
 Bando 3V 1000 9N 2540 PHG 3V1000, SPZ 2500Ld / 3V 1000 Ld L=L EL
 Bando 3V 1060 9N 2692 PHG 3V1060, SPZ 2650 Ld / 3V 1060 Ld L=L EL
 Bando 3V 1120 9N 2845 PHG 3V1120, SPZ 2840 Ld / 3V 1120 Ld L=L EL
 Bando 3V 1180 9N 2997 PHG 3V1180, SPZ 3000 Ld / 3V 1180 Ld L=L EL
 Bando 3V 1250 9N 3175 PHG 3V1250
 Bando 3V 1320 9N 3353 PHG 3V1320, SPZ 3350 Ld / 3V 1320 Ld L=L EL
 Bando 3V 1400 9N 3556 PHG 3V1400, SPZ 3550 Ld / 3V 1400 Ld L=L EL



Стандартні довжини пасів 5V / 15N (Bando PowerAce, Megadyne Kompattex)

 артикул зовнішя
 довжина,
 La мм
  альтернативне маркування
 Bando 5V 500 15N 1270 PHG 5V500
 Bando 5V 530 15N 1346 PHG 5V530
 Bando 5V 560 15N 1422 PHG 5V560
 Bando 5V 600 15N 1524 PHG 5V600
 Bando 5V 630 15N 1600 PHG 5V630
 Bando 5V 670 15N 1702 PHG 5V670
 Bando 5V 710 15N 1803 PHG 5V710
 Bando 5V 750 15N 1905 PHG 5V750
 Bando 5V 800 15N 2032 PHG 5V800
 Bando 5V-850 15N 2159 PHG 5V850
 Bando 5V-900 15N 2286 PHG 5V900
 Bando 5V-950 15N 2413 PHG 5V950
 Bando 5V-1000 15N 2540 PHG 5V1000
 Bando 5V-1060 15N 2692 PHG 5V1060
 Bando 5V-1120 15N 2845 PHG 5V1120
 Bando 5V-1180 15N 2997 PHG 5V1180
 Bando 5V-1250 15N 3175 PHG 5V1250
 Bando 5V-1320 15N 3353 PHG 5V1320
 Bando 5V-1350 15N 3426 PHG 5V1350
 Bando 5V-1400 15N 3556 PHG 5V1400
 Bando 5V-1500 15N 3810 PHG 5V1500
 Bando 5V-1600 15N 4064 PHG 5V1600
 Bando 5V-1700 15N4318 PHG 5V1700
 Bando 5V-1800 15N 4572 PHG 5V1800
 Bando 5V-1900 15N 4826 PHG 5V1900
 Bando 5V-2000 15N 5080 PHG 5V2000
 Bando 5V-2120 15N 5385 PHG 5V2120
 Bando 5V-2240 15N 5690 PHG 5V2240
 Bando 5V-2360 15N 5994 PHG 5V2360
 Bando 5V-2500 15N 6350 PHG 5V2500
 Bando 5V-2650 15N 6731 PHG 5V2650
 Bando 5V-2800 15N 7112 PHG 5V2800
 Bando 5V-3000 15N 7620 PHG 5V3000
 Bando 5V-3150 15N 8001 PHG 5V3150
 Bando 5V-3350 15N 8509 PHG 5V3350
 Bando 5V-3550 15N 9017 PHG 5V3550



8V / 25N Bando power ace - стандарнтні розміри пасів

 артикул зовнішя
 довжина,
 La мм
 допоміжне маркування
 Bando 8V1000 25N 2540 SuperHC 8V-1000, 25N 2540, PHG 8V1000
 Bando 8V1060 25N 2692 SuperHC 8V-1060, 25N 2692, PHG 8V1060
 Bando 8V1120 25N 2845 SuperHC 8V-1120, 25N 2845, PHG 8V1120
 Bando 8V1180 25N 2997 SuperHC 8V-1180, 25N 2997, PHG 8V1180
 Bando 8V1250 25N 3175 SuperHC 8V-1250, 25N 3175, PHG 8V1250
 Bando 8V1320 25N 3353 SuperHC 8V-1320, 25N 3353, PHG 8V1320
 Bando 8V1400 25N 3556 SuperHC 8V-1400, 25N 3556, PHG 8V1400
 Bando 8V1500 25N 3810 SuperHC 8V-1500, 25N 3810, PHG 8V1500
 Bando 8V1600 25N 4064 SuperHC 8V-1600, 25N 4064, PHG 8V1600
 Bando 8V1700 25N 4318 SuperHC 8V-1700, 25N 4318, PHG 8V1700
 Bando 8V1800 25N 4572 SuperHC 8V-1800, 25N 4572, PHG 8V1800
 Bando 8V1900 25N 4826 SuperHC 8V-1900, 25N 4826, PHG 8V1900
 Bando 8V2000 25N 5080 SuperHC 8V-2000, 25N 5080, PHG 8V2000
 Bando 8V2120 25N 5385 SuperHC 8V-2120, 25N 5385, PHG 8V2120
 Bando 8V2240 25N 5690 SuperHC 8V-2240, 25N 5690, PHG 8V2240
 Bando 8V2360 25N 5994 SuperHC 8V-2360, 25N 5994, PHG 8V2360
 Bando 8V2500 25N 6350 SuperHC 8V-2500, 25N 6350, PHG 8V2500
 Bando 8V2650 25N 6731 SuperHC 8V-2650, 25N 6731, PHG 8V2650
 Bando 8V2800 25N 7112 SuperHC 8V-2800, 25N 7112, PHG 8V2800
 Bando 8V3000 25N 7620 SuperHC 8V-3000, 25N 4620, PHG 8V3000
 Bando 8V3150 25N 8001 SuperHC 8V-3150, 25N 8001, PHG 8V3150
 Bando 8V3350 25N 8509 SuperHC 8V-3350, 25N 8509, PHG 8V3350
 Bando 8V3550 25N 9017 SuperHC 8V-3550, 25N 9017, PHG 8V3550
 Bando 8V3750 25N 9525 SuperHC 8V-3750, 25N 9525, PHG 8V3750
 Bando 8V4000 25N 10160 SuperHC 8V-4000, 25N 10160, PHG 8V4000
 Bando 8V4250 25N 10795 SuperHC 8V-4250, 25N 10795, PHG 8V4250
 Bando 8V4500 25N 11430 SuperHC 8V-4500, 25N 11430, PHG 8V4500
 Bando 8V4750 25N 12065 SuperHC 8V-4750, 25N 12065, PHG 8V4750
 Bando 8V5000 25N 12700 SuperHC 8V-5000, 25N 12700, PHG 8V5000

Інженери нашої компанії допоможуть вам знайти альтернативу привідним пасам 3V, 5V, 8V, 3VX, 5VX, 8VX виробництва Gates Super HC 9516, Optibelt super e-power Suprt TX M=S, Contitech Conti-V FO L=L, Pix, Fenner, Megadyne, Dayton, Volta, Browning, Baldor, Mitsuboshi Maxstar, GoodYear Hy-T Wedge Belt Cogged, Jason, Ultraflex, SWR, SKF PHG, Carlisle Power-Wedge Cog-Belt, Con-Flex, D&D, Challenge, Hutchinson, Sanlux .

На сторінках нашого сайта ви можете скачати PDf-каталоги пасів, шківів та додаткову технічну інформацію. Звернувшись до наших інженерів ви можете замовити розрахунок пасової передачі та підбір комплектуючих згідно технічного завдання.
