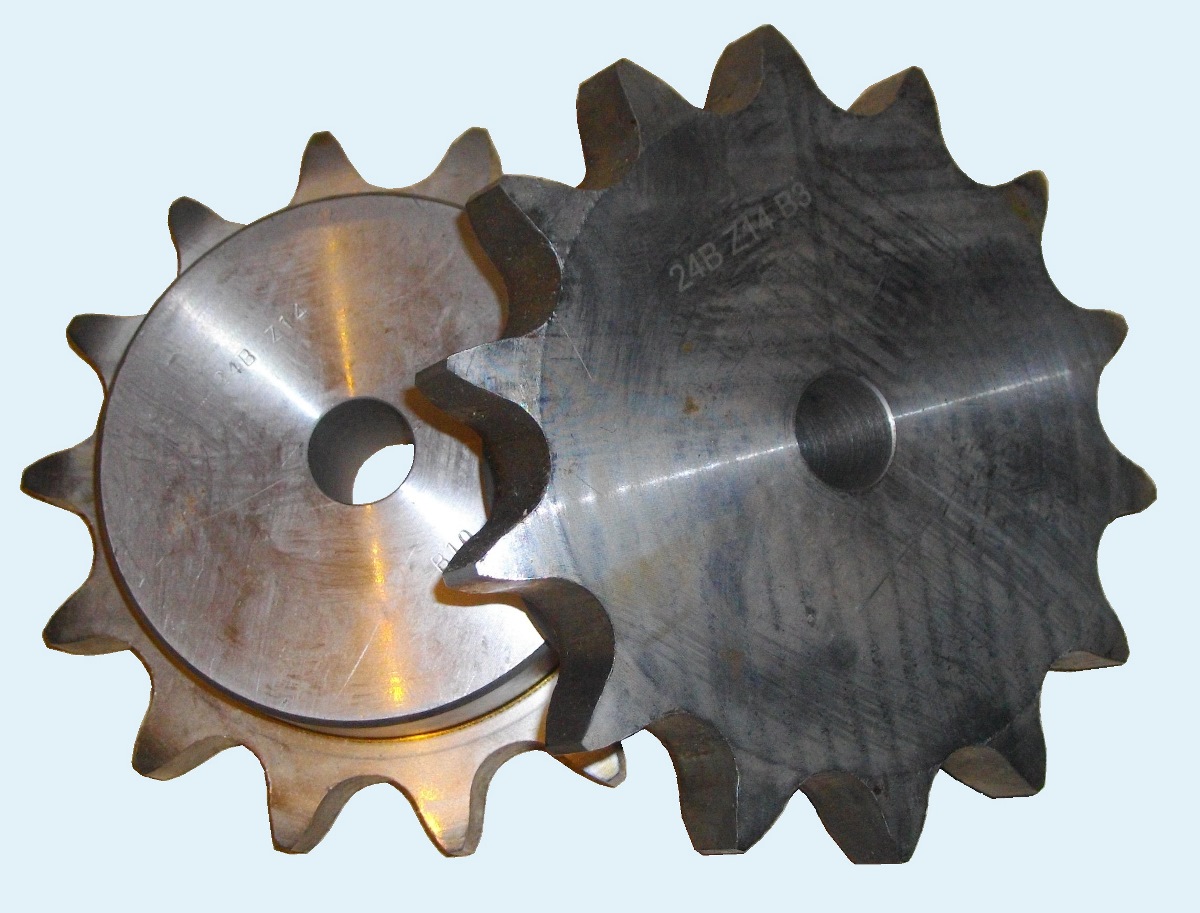

Зірочка для ланцюга 24В-1 однорядна зі ступицею

Challenge придбаьт зірочку для ланцюга

Зірочка для ланцюга 24B-1 (крок 38.1 мм) Sati. Діаметр ролика ланцюга 25,4 мм.

Розміри та маркування зірочок Sati 24B-1 (1"1/2X1")

 артикул Z
 зубці
 De Dp d D Додаткове маркування
 Sati PS14008 8 115.0 99.55 58 20 PHS 24B-1B8, 1"1/2X1" Z=008, 24B-1-8-N, BS 24b x 008, 24B Z8
 Sati PS14009 9 126.4 111.40 70 20 PHS 24B-1B9, 1"1/2X1" Z=009, 24B-1-9-N, BS 24b x 009, 24B Z9
 Sati PS14010 10 138.0 123.29 80 20 PHS 24B-1B10, 1"1/2X1" Z=10, 24B-1-10-N, BS 24b x 010, 24B Z10
 Sati PS14011 11 150.0 132.21 90 25 PHS 24B-1B11, 1"1/2X1" Z=11, 24B-1-11-N, BS 24b x 011, 24B Z11
 Sati PS14012 12 162.0 147.22 102 25 PHS 24B-1B12, 1"1/2X1" Z=012, 24B-1-12-N, BS 24b x 012, 24B Z12
 Sati PS14013 13 174.2 159.18 114 25 PHS 24B-1B13, 1"1/2X1" Z=013, 24B-1-13-N, BS 24b x 013, 24B Z13
 Sati PS14014 14 186.2 171.22 128 25 PHS 24B-1B14, 1"1/2X1" Z=014, 24B-1-14-N, BS 24b x 014, 24B Z14
 Sati PS14015 15 198.2 183.26 140 25 PHS 24B-1B15, 1"1/2X1" Z=015, 24B-1-15-N, BS 24b x 015, 24B Z14
 Sati PS14016 16 210.3 195.30 140 25 PHS 24B-1B16, 1"1/2X1" Z=016, 24B-1-16-N, BS 24b x 016, 24B Z16
 Sati PS14017 17 222.3 207.34 140 25 PHS 24B-1B17, 1"1/2X1" Z=017, 24B-1-17-N, BS 24b x 017, 24B Z17
 Sati PS14018 18 234.3 219.42 140 25 PHS 24B-1B18, 1"1/2X1" Z=018, 24B-1-18-N, BS 24b x 018, 24B Z18
 Sati PS14019 19 246.5 231.49 140 25 PHS 24B-1B19, 1"1/2X1" Z=019, 24B-1-19-N, BS 24b x 019, 24B Z19
 Sati PS14020 20 258.6 243.57 140 25 PHS 24B-1B20, 1"1/2X1" Z=020, 24B-1-20-N, BS 24b x 020, 24B Z20
 Sati PS14021 21 270.6 255.65 150 25 PHS 24B-1B21, 1"1/2X1" Z=021, 24B-1-21-N, BS 24b x 021, 24B Z21
 Sati PS14022 22 282.7 267.73 150 25 PHS 24B-1B22, 1"1/2X1" Z=022, 24B-1-22-N, BS 24b x 022, 24B Z22
 Sati PS14023 23 294.8 279.80 150 25 PHS 24B-1B23, 1"1/2X1" Z=023, 24B-1-23-N, BS 24b x 023, 24B Z23
 Sati PS14024 24 306.8 279.80 150 25 PHS 24B-1B24, 1"1/2X1" Z=024, 24B-1-24-N, BS 24b x 024, 24B Z24
 Sati PS14025 25 319.0 304.00 150 25 PHS 24B-1B25, 1"1/2X1" Z=025, 24B-1-25-N, BS 24b x 025, 24B Z25
 Sati PS14026 26 331.0 316.08 150 30 PHS 24B-1B26, 1"1/2X1" Z=026, 24B-1-26-N, BS 24b x 026, 24B Z26
 Sati PS14027 27 343.2 328.19 150 30 PHS 24B-1B27, 1"1/2X1" Z=027, 24B-1-27-N, BS 24b x 027, 24B Z27
 Sati PS14028 28 355.2 340.27 150 30 PHS 24B-1B28, 1"1/2X1" Z=028, 24B-1-28-N, BS 24b x 028, 24B Z28
 Sati PS14029 29 367.3 352.38 150 30 PHS 24B-1B29, 1"1/2X1" Z=029, 24B-1-29-N, BS 24b x 029, 24B Z29
 Sati PS14030 30 379.5 364.50 160 30 PHS 24B-1B30, 1"1/2X1" Z=030, 24B-1-30-N, BS 24b x 030, 24B Z30
 Sati PS14031 31 391.6 376.62 160 30 PHS 24B-1B31, 1"1/2X1" Z=031, 24B-1-31-N, BS 24b x 031, 24B Z31
 Sati PS14032 32 403.7 388.69 160 30 PHS 24B-1B32, 1"1/2X1" Z=032, 24B-1-32-N, BS 24b x 032, 24B Z32
 Sati PS14033 33 415.8 400.81 160 30 PHS 24B-1B33, 1"1/2X1" Z=033, 24B-1-33-N, BS 24b x 033, 24B Z33
 Sati PS14034 34 427.8 412.93 160 30 PHS 24B-1B34, 1"1/2X1" Z=034, 24B-1-34-N, BS 24b x 034, 24B Z34
 Sati PS14035 35 440.0 425.04 160 30 PHS 24B-1B35, 1"1/2X1" Z=035, 24B-1-35-N, BS 24b x 035, 24B Z35
 Sati PS14036 36 452.0 437.16 160 30 PHS 24B-1B36, 1"1/2X1" Z=036, 24B-1-36-N, BS 24b x 036, 24B Z36
 Sati PS14037 37 464.2 449.27 160 30 PHS 24B-1B37, 1"1/2X1" Z=037, 24B-1-37-N, BS 24b x 037, 24B Z37
 Sati PS14038 38 476.2 461.39 160 30 PHS 24B-1B38, 1"1/2X1" Z=038, 24B-1-38-N, BS 24b x 038, 24B Z38
 Sati PS14039 39 488.5 473.50 160 30 PHS 24B-1B39, 1"1/2X1" Z=039, 24B-1-39-N, BS 24b x 039, 24B Z39
 Sati PS14040 40 500.6 485.62 160 30 PHS 24B-1B40, 1"1/2X1" Z=040, 24B-1-40-N, BS 24b x 040, 24B Z40
 Sati PS14042 42 524.7 509.85 168 30 PHS 24B-1C42, 1"1/2X1" Z=042, 24B-1-42-N, BS 24b x 042, 24B Z42
 Sati PS14045 45 561.2 546.20 168 30 PHS 24B-1C45, 1"1/2X1" Z=045, 24B-1-45-N, BS 24b x 045, 24B Z45
 Sati PS14046 46 573.3 558.32 168 30 PHS 24B-1C46, 1"1/2X1" Z=046, 24B-1-46-N, BS 24b x 046, 24B Z46
 Sati PS14048 48 597.4 582.55 168 30 PHS 24B-1C48, 1"1/2X1" Z=048, 24B-1-48-N, BS 24b x 048, 24B Z48
 Sati PS14050 50 621.7 606.78 168 30 PHS 24B-1C50, 1"1/2X1" Z=050, 24B-1-50-N, BS 24b x 050, 24B Z50
 Sati PS14057 57 706.5 691.73 168 30 PHS 24B-1C57, 1"1/2X1" Z=057, 24B-1-57-N, BS 24b x 057, 24B Z57
 Sati PS14060 60 742.8 727.97 168 30 PHS 24B-1C60, 1"1/2X1" Z=060, 24B-1-60-N, BS 24b x 060, 24B Z60
 Sati PS14076 76 936.9 921.98 178 40 PHS 24B-1C76, 1"1/2X1" Z=076, 24B-1-76-N, BS 24b x 076, 24B Z76
 Sati PS14095 95 1167.3 1152.33 178 40 PHS 24B-1C95, 1"1/2X1" Z=095, 24B-1-95-N, BS 24b x 095, 24B Z95

Зірочки Sati для ланцюга 24B-1 виготовлені зі сталі С45, мають високу якість та точність, з легкістю працюють з ланцюгами Regina, KettenWulf, Renold, Challenge, Iwis, Iris, Tsubaki, Rexnord, Fenner, A&S, WippermannDiamond chain, Donghua, Sedis. ЗВернувшись до наших інженерів ви можете замовити розрахунок ланцюгових передач та підбір зірочок.

Для комплектаціх приводів та редукторних механізмів ви зможете придбати зубчасті паси HTD-8M, HTS-8M, RPP-8M, MTD-8M та зубчасті шківи для них, кулачкові муфти, конічні монтажні втулки, клинові паси Z/10, A/13, B/17, C/22, D/32, E/40 та шківи для них SPZ, SPA, SPB, SPC.
На сторінках нашого сайта ви можете скачати PDF-каталоги та допоміжну технічну інформацію.

Павінов Михайло
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua
