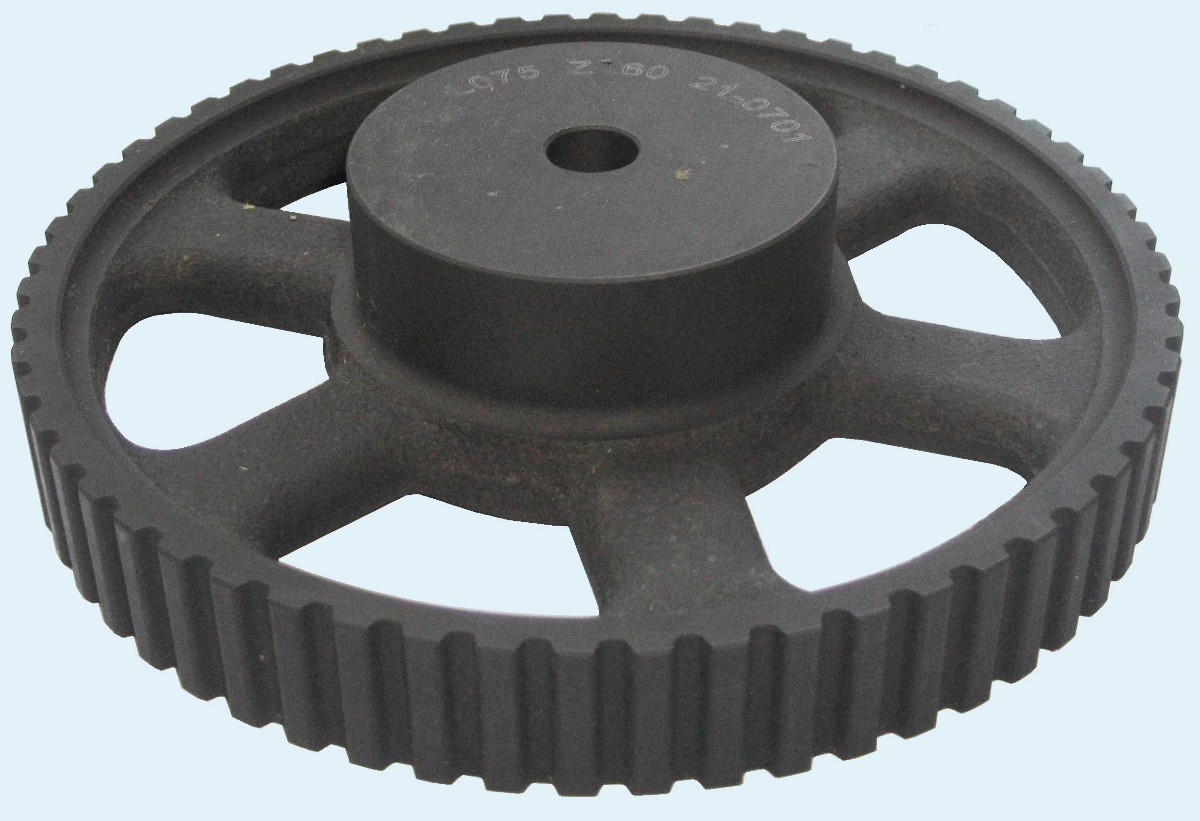

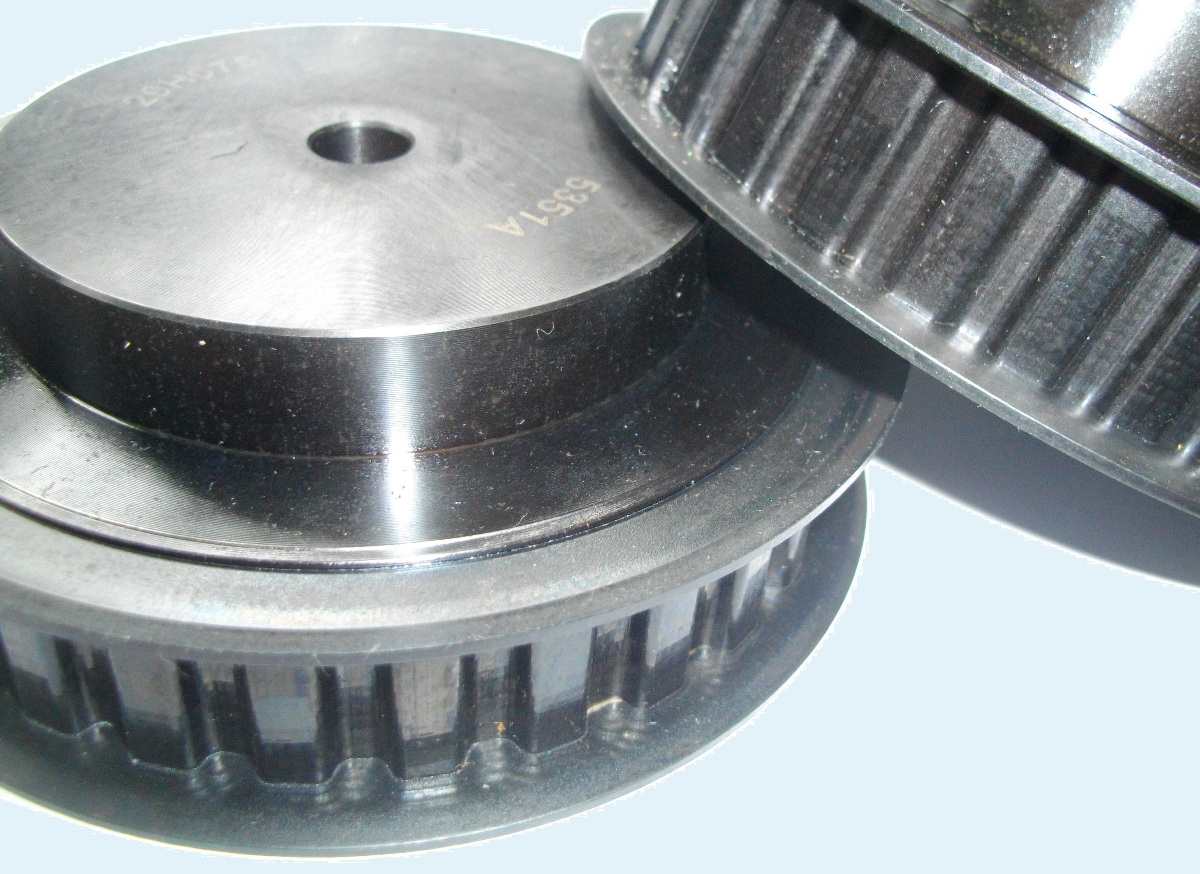

Шків зубчастий для паса профілю H ( T-1/2" крок 12,7 мм)
Виконання шківа - під розточування.
Стандартні розміри та маркування зубчатих шківів Sati
Ширина зубчастого паса 19,05 мм (3/4 дюйма)
маркування | Z | De | Dp | артикул та допоміжні позначення |
14H075 | 14 | 55.22 | 56.60 | H075014, 14-h-075, H075 Z=014 |
15H075 | 15 | 59.27 | 60.64 | H075015, 15-h-075, H075 Z=015 |
16H075 | 16 | 63.31 | 64.68 | H075016, 16-h-075, H075 Z=016 |
17H075 | 17 | 67.35 | 68.72 | H075017, 17-h-075, H075 Z=017 |
18H075 | 18 | 71.39 | 72.77 | H075018, 18-h-075, H075 Z=018 |
19H075 | 19 | 75.44 | 76.81 | H075019, 19-h-075, H075 Z=019 |
20H075 | 20 | 79.48 | 80.85 | H075020, 20-h-075, H075 Z=020 |
21H075 | 21 | 83.52 | 84.89 | H075021, 21-h-075, H075 Z=021 |
22H075 | 22 | 87.56 | 88.94 | H075022, 22-h-075, H075 Z=022 |
23H075 | 23 | 91.61 | 92.98 | H075023, 23-h-075, H075 Z=023 |
24H075 | 24 | 95.65 | 97.02 | H075024, 24-h-075, H075 Z=024 |
25H075 | 25 | 99.69 | 101.06 | H075025, 25-h-075, H075 Z=025 |
26H075 | 26 | 103.73 | 105.11 | H075026, 26-h-075, H075 Z=026 |
27H075 | 27 | 107.78 | 109.15 | H075027, 27-h-075, H075 Z=027 |
28H075 | 28 | 111.82 | 113.19 | H075028, 28-h-075, H075 Z=028 |
29H075 | 29 | 115.86 | 117.23 | H075029, 29-h-075, H075 Z=029 |
30H075 | 30 | 119.90 | 121.28 | H075030, 30-h-075, H075 Z=030 |
32H075 | 32 | 127.99 | 129.36 | H075032, 32-h-075, H075 Z=032 |
33H075 | 33 | 132.03 | 133.40 | H075033, 33-h-075, H075 Z=033 |
34H075 | 34 | 136.07 | 137.45 | H075034, 34-h-075, H075 Z=034 |
35H075 | 35 | 140.12 | 141.49 | H075035, 35-h-075, H075 Z=035 |
36H075 | 36 | 144.16 | 145.53 | H075036, 36-h-075, H075 Z=036 |
38H075 | 38 | 152.24 | 153.62 | H075038, 38-h-075, H075 Z=038 |
40H075 | 40 | 160.33 | 161.70 | H075040, 40-h-075, H075 Z=040 |
42H075 | 42 | 168.41 | 169.79 | H075042, 42-h-075, H075 Z=042 |
44H075 | 44 | 176.50 | 177.87 | H075044, 44-h-075, H075 Z=044 |
45H075 | 45 | 182.54 | 181.91 | H075045, 45-h-075, H075 Z=045 |
48H075 | 48 | 192.67 | 194.04 | H075048, 48-h-075, H075 Z=048 |
49H075 | 49 | 196.71 | 198.08 | H075049, 49-h-075, H075 Z=049 |
50H075 | 50 | 200.75 | 202.13 | H075050, 50-h-075, H075 Z=050 |

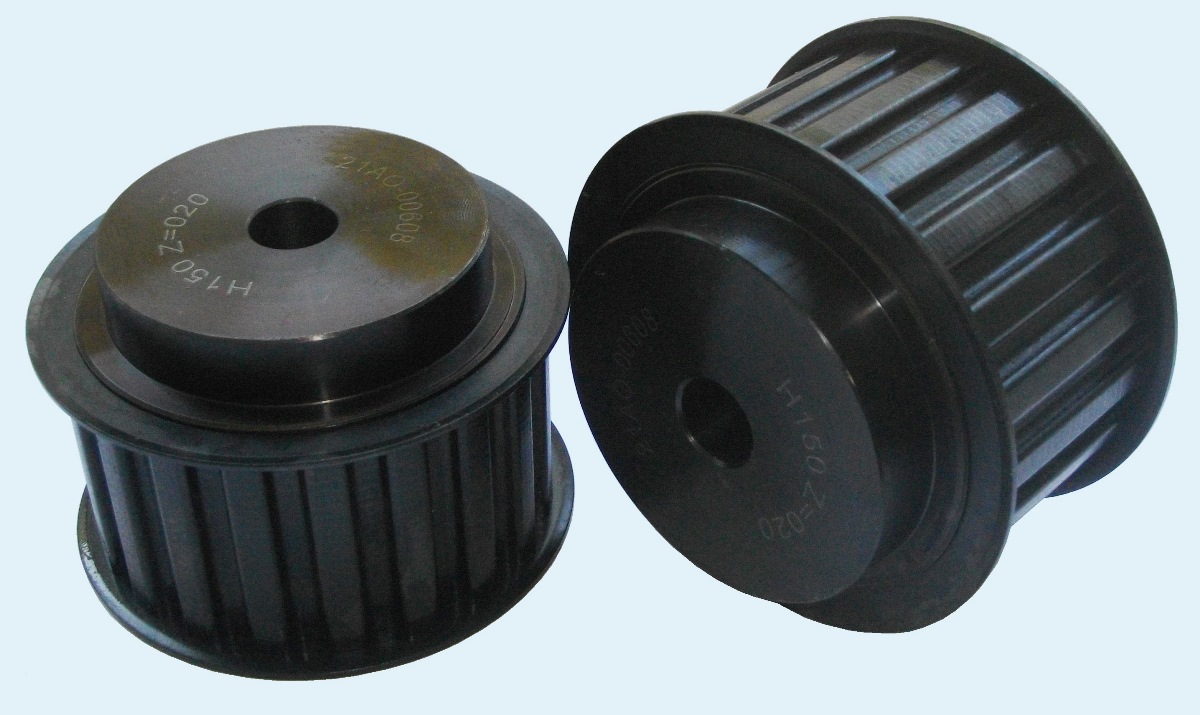

Ширина зубчастого паса 38.1 мм (1-1/2 дюйма)
маркування | артикул | Dp. mm | De, mm | Df, mm | допоміжний артикул |
014H150 | H150014 | 56.6 | 55,22 | 64 | 14-H-150, PHP 14H150RSB, H150 Z=014 |
015H150 | H150015 | 60,64 | 59,27 | 66,5 | 15-H-150, PHP 15H150RSB, H150 Z=015 |
016H150 | H150016 | 64.68 | 63,31 | 70 | 16-H-150, PHP 16H150RSB, H150 Z=016 |
017H150 | H150017 | 68,72 | 67,35 | 75 | 17-H-150, PHP 17H150RSB, H150 Z=017 |
018H150 | H150018 | 72,77 | 71,39 | 79 | 18-H-150, PHP 18H150RSB, H150 Z=018 |
019H150 | H150019 | 76,81 | 75,44 | 82.5 | 19-H-150, PHP 19H150RSB, H150 Z=019 |
020H150 | H150020 | 80,55 | 79,48 | 87 | 20-H-150, PHP 20H150RSB, H150 Z=020 |
021H150 | H150021 | 84,89 | 83,52 | 91 | 21-H-150, PHP 21H150RSB, H150 Z=021 |
022H150 | H150022 | 88,94 | 87,56 | 94 | 22-H-150, PHP 22H150RSB, H150 Z=022 |
023H150 | H150023 | 92,98 | 91,61 | 97 | 23-H-150, PHP 23H150RSB, H150 Z=023 |
024H140 | H150024 | 97,02 | 95,65 | 102 | 24-H-150, PHP 24H150RSB, H150 Z=024 |
025H150 | H150025 | 101,06 | 99,69 | 106 | 25-H-150, PHP 25H150RSB, H150 Z=025 |
026H150 | H150026 | 105,11 | 103,73 | 112 | 26-H-150, PHP 26H150RSB, H150 Z=026 |
027H170 | H150027 | 109,15 | 107,78 | 115 | 27-H-150, PHP 27H150RSB, H150 Z=027 |
028H150 | H150028 | 113,19 | 111,82 | 120 | 28-H-150, PHP 28H150RSB, H150 Z=028 |
029H150 | H150029 | 117,23 | 115,86 | 120 | 29-H-150, PHP 29H150RSB, H150 Z=029 |
030H150 | H150030 | 121,28 | 119,90 | 128 | 30-H-150, PHP 30H150RSB, H150 Z=030 |
032H150 | H150032 | 129,36 | 127,99 | 135 | 32-H-150, PHP 32H150RSB, H150 Z=032 |
033H150 | H150033 | 133,40 | 132,03 | 142 | 33-H-150, PHP 33H150RSB, H150 Z=033 |
034H150 | H150034 | 137,45 | 136,07 | 142 | 34-H-150, PHP 34H150RSB, H150 Z=034 |
035H150 | H150035 | 141,49 | 140,12 | 150 | 35-H-150, PHP 35H150RSB, H150 Z=035 |
036H150 | H150036 | 145,53 | 144,16 | 150 | 36-H-150, PHP 36H150RSB, H150 Z=036 |
038H150 | H150038 | 153,62 | 152,24 | 158 | 38-H-150, PHP 38H150RSB, H150 Z=038 |
040H150 | H150040 | 161,70 | 160,33 | 168 | 40-H-150, PHP 40H150RSB, H150 Z=040 |
042H150 | H150042 | 169,79 | 168,41 | 180 | 42-H-150, PHP 42H150RSB, H150 Z=042 |
044H150 | H150044 | 177,87 | 176,50 | 184 | 44-H-150, PHP 44H150RSB, H150 Z=044 |
045H150 | H150045 | 181,91 | 180,54 | 192 | 45-H-150, PHP 45H150RSB, H150 Z=045 |
048H150 | H150048 | 194,04 | 192,67 | 200 | 48-H-150, PHP 48H150RSB, H150 Z=048 |
049H150 | H150049 | 198,08 | 196,71 | - | 49-H-150, PHP 49H150RSB, H150 Z=049 |
050H150 | H150050 | 202,13 | 200,75 | - | 50-H-150, PHP 50H150RSB, H150 Z=050 |
052H150 | H150052 | 210,21 | 208,84 | - | 52-H-150, PHP 52H150RSB, H150 Z=052 |
058H150 | H150058 | 234,47 | 233,09 | - | 58-H-150, PHP 58H150RSB, H150 Z=058 |
060H150 | H150060 | 242,55 | 241,18 | - | 60-H-150, PHP 60H150RSB, H150 Z=060 |
070H150 | H150070 | 282,98 | 291,61 | - | 70-H-150, PHP 70H150RSB, H150 Z=070 |
072H150 | H150072 | 291,06 | 289,69 | - | 72-H-150, PHP 72H150RSB, H150 Z=072 |
082H150 | H150082 | 331,49 | 330,12 | - | 82-H-150, PHP 82H150RSB, H150 Z=082 |
084H150 | H150084 | 339,57 | 338,20 | - | 84-H-150, PHP 84H150RSB, H150 Z=084 |
094H150 | H150094 | 380,00 | 378,63 | - | 94-H-150, PHP 94H150RSB, H150 Z=094 |
096H150 | H150096 | 388,08 | 386,71 | - | 96-H-150, PHP 96H150RSB, H150 Z=096 |
106H150 | H150106 | 428,51 | 427,14 | - | 106-H-150, PHP 106H150RSB, H150 Z=106 |
116H150 | H150119 | 468,93 | 467,56 | - | 116-H-150, PHP 116H150RSB, H150 Z=116 |
118H150 | H150118 | 477,02 | 475,65 | - | 118-H-150, PHP 118H150RSB, H150 Z=118 |
120H150 | H150120 | 485,10 | 483,73 | - | 120-H-150, PHP 120H150RSB, H150 Z=120 |
150H150 | H150150 | 606,38 | 605,01 | - | 150-H-150, PHP 150H150RSB, H150 Z=150 |
152H150 | H150152 | 614,47 | 613,09 | - | 152-H-150, PHP 152H150RSB, H150 Z=152 |
154H150 | H150154 | 622,55 | 621,18 | - | 154-H-150, PHP 154H150RSB, H150 Z=154 |
156H150 | H150156 | 630,64 | 629,26 | - | 156-H-150, PHP 156H150RSB, H150 Z=156 |
