TB5050 конічна монтажна втулка

коническая монтажная втулка 5050

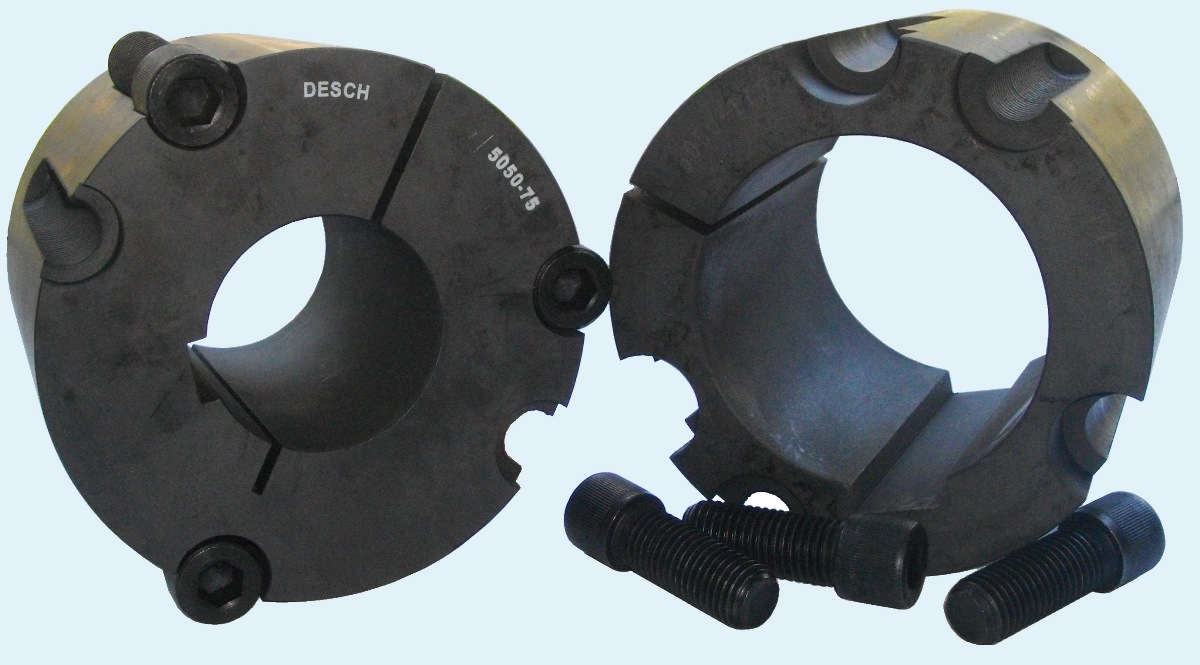

Конічна монтажна втулка TB5050

Універсальний конічний затиск Taper bush широко використовуються в клинових шківах, зубчатих шківах, муфтах, приварних ступицях, адапторах та зірочках. В комплекті з втулками йдуть монтажні болти. Втулки виготовлені з сірого чавуна, мають метричний отвір та стандартний шпоночний паз.

taper lock

Конічна монтажна ітулка Sati Taper bush 5050. Розміри та маркування

 тип втулки  D2, мм шпонка альтернативне маркування
 TB 5050-40 40 12 5050x40mm-kw, Taper-lock 5050/40, BUSH-5050W-40M KW, TL-5050-40, PHF TB5050x40mm
 TB 5050-50 50 14 5050x50mm-kw, Taper-lock 5050/50, BUSH-5050W-50M KW, TL-5050-50, PHF TB5050x50mm, 115456
 TB 5050-55 55 16 5050x55mm-kw, Taper-lock 5050/55, BUSH-5050W-55M KW, TL-5050-55, PHF TB5050x55mm, 115458
 TB 5050-60 60 18 5050x60mm-kw, Taper-lock 5050/60, BUSH-5050W-60M KW, TL-5050-60, PHF TB5050x60mm, 115459
 TB 5050-65 65 18 5050x65mm-kw, Taper-lock 5050/65, BUSH-5050W-65M KW, TL-5050-65, PHF TB5050x65mm, 115460
 TB 5050-70 70 20 5050x70mm-kw, Taper-lock 5050/70, BUSH-5050W-70M KW, TL-5050-70, PHF TB5050x70mm, 115461
 TB 5050-75 75 20 5050x75mm-kw, Taper-lock 5050/75, BUSH-5050W-75M KW, TL-5050-75, PHF TB5050x75mm, 115462
 TB 5050-80 80 22 5050x80mm-kw, Taper-lock 5050/80, BUSH-5050W-80M KW, TL-5050-80, PHF TB5050x80mm, 115463
 TB 5050-85 85 22 5050x85mm-kw, Taper-lock 5050/85, BUSH-5050W-85M KW, TL-5050-85, PHF TB5050x85mm, 115464
 TB 5050-90 90 25 5050x90mm-kw, Taper-lock 5050/90, BUSH-5050W-90M KW, TL-5050-90, PHF TB5050x90mm, 115465
 TB 5050-95 95 25 5050x95mm-kw, Taper-lock 5050/95, BUSH-5050W-95M KW, TL-5050-95, PHF TB5050x95mm, 100096
 TB 5050-100 100 28 5050x100mm-kw, Taper-lock 5050/100, BUSH-5050W-100M KW, TL-5050-100, PHF TB5050x100mm, 115466
 TB 5050-105 105 28 5050x105mm-kw, Taper-lock 5050/105, BUSH-5050W-105M KW, TL-5050-105, PHF TB5050x105mm, 115467
 TB 5050-110 110 28 5050x110mm-kw, Taper-lock 5050/110, BUSH-5050W-110M KW, TL-5050-110, PHF TB5050x110mm, 117736
 TB 5050-115 115 32 5050x115mm-kw, Taper-lock 5050/115, BUSH-5050W-115M KW, TL-5050-115, PHF TB5050x115mm, 115469
 TB 5050-120 120 32 5050x120mm-kw, Taper-lock 5050/120, BUSH-5050W-120M KW, TL-5050-120, PHF TB5050x120mm, 115470
 TB 5050-125 125 32 5050x125mm-kw, Taper-lock 5050/125, BUSH-5050W-125M KW, TL-5050-125, PHF TB5050x125mm, 115471

Монтажні втулки Sati мають високу якість виготовлення і повність можуть замінити монтажні втулки SKF, Dodge, Fenner, Challenge, Optibelt, Dunlop, Martin, Sit, Chiaravalli, Lovejoy.

Для побудування та обслуговування промислового обладнання та транспортерів ви можете придбати транспортерні сітки, зубчасті ланцюги, електродвигуни, зірочки для ланцюгів, транспортерні ланцюги, зубчасті паси та шківи до них, поліклинові паси, рулонні клинові паси з замком, гвинтові сервоприводи (актуатори).

На сторінках нашого сайта ви можете скачати PDF-каталоги, інструкцію з монтування стулок Taper bush та допоміжну технічну інформацію. Звернувшись до наших інженерів ви можете замовити підбір муфт та мотор-редукторів за технічним завданням.
