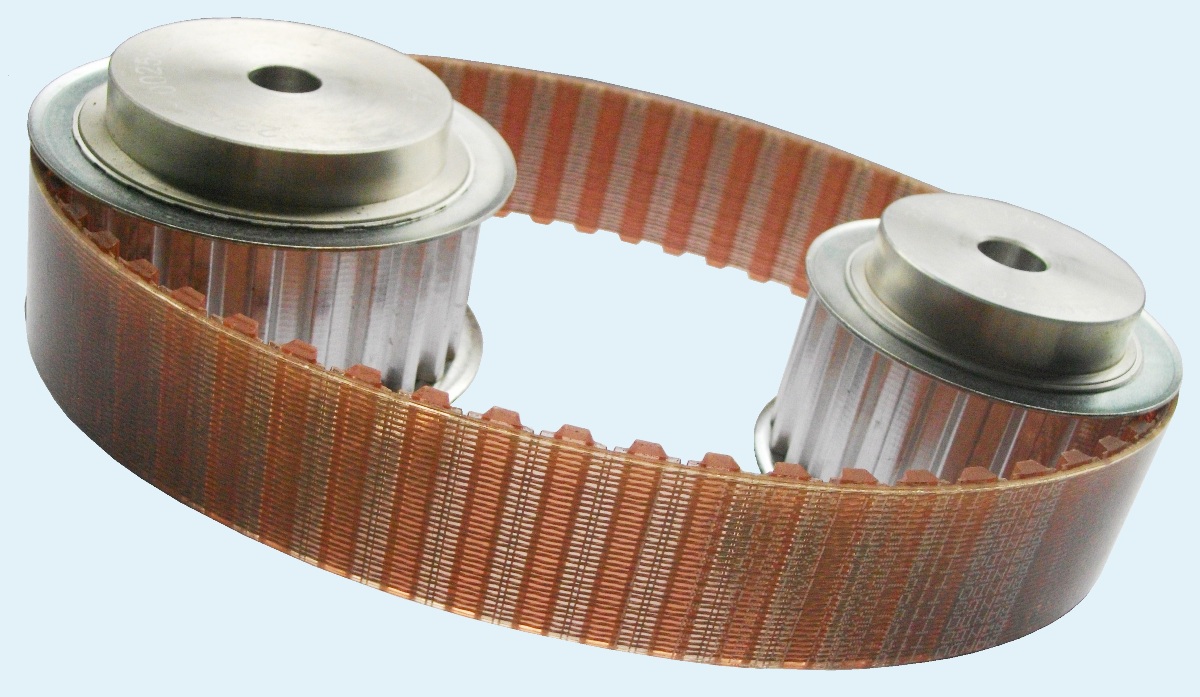

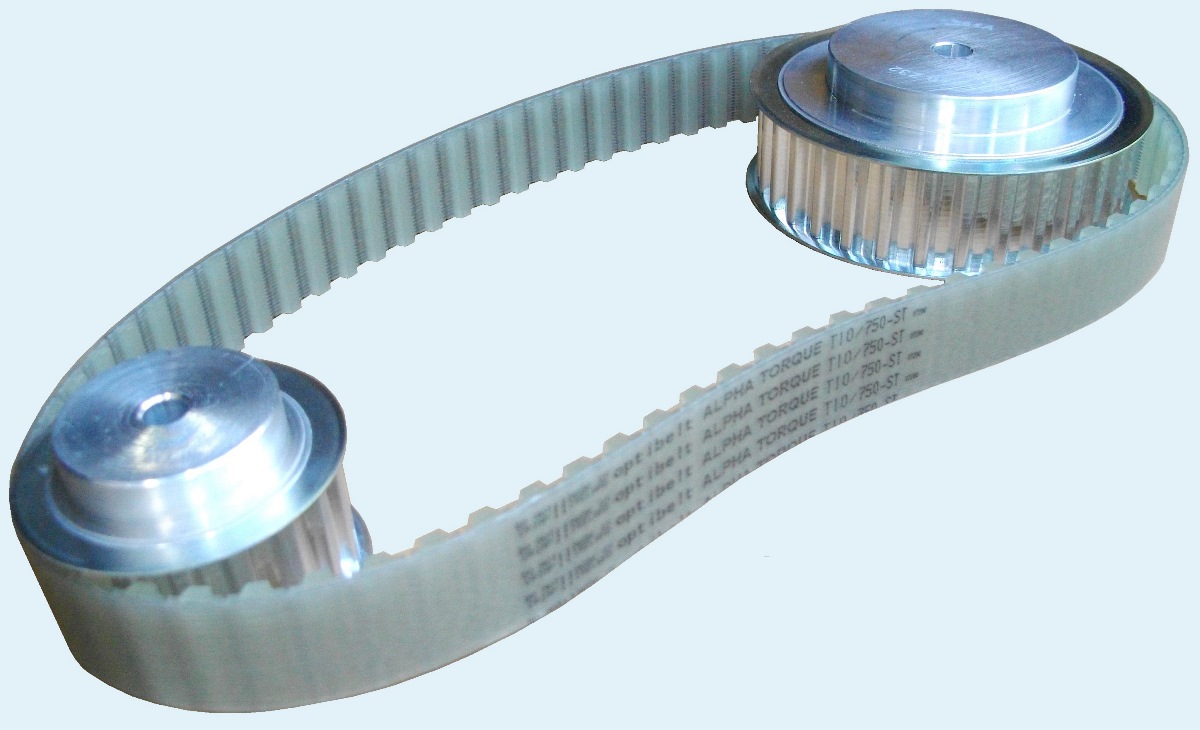

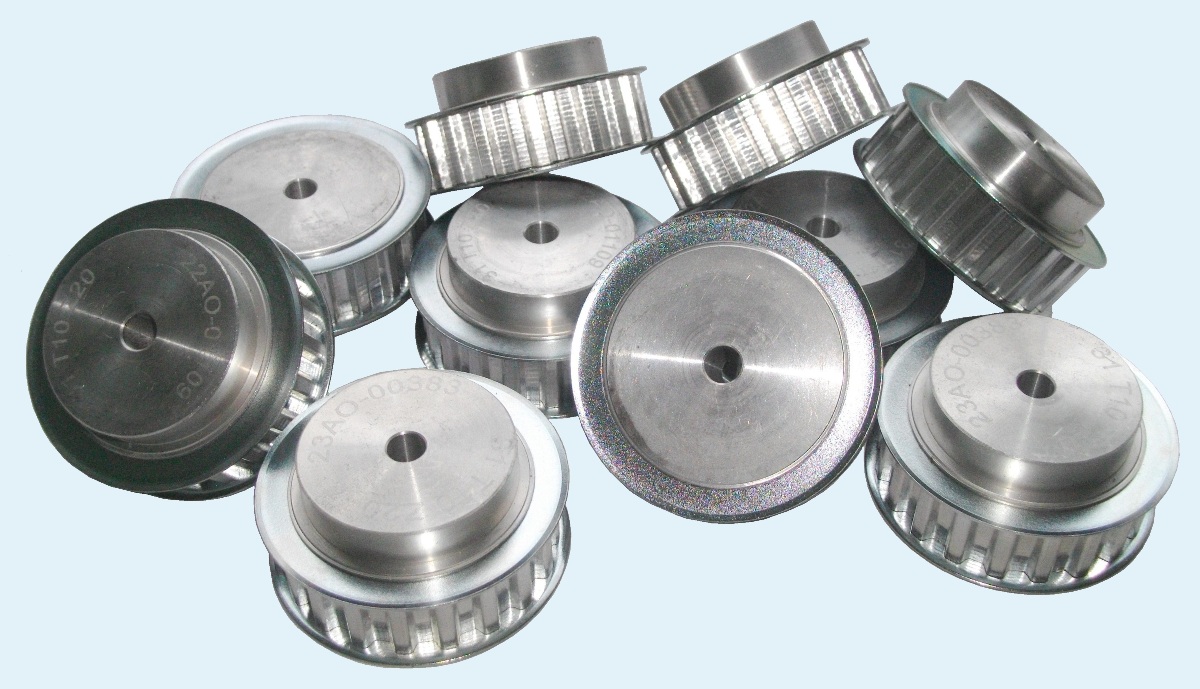

Привідні зубчасті шківи для поліуретанових зубчастих пасів Т10. Трапецієвидний зуб, крок 10,0 мм. Стандартне виконання паса Т10 - поліуретан з металевим кордом. Можливе виконання з додатковим покриттям зуба тканиною PAZ, та покриття зворотньої сторони паса PAR. Також, стандартні шківи Sati T10 можуть працювати з рулонними зубчатими пасами. Матеріал, з якого виготовляють шківи Т10 - алюміній. Опціонально можливе виготовлення з інших матеріалів, наприклад нержавіюча сталь. Для виготовлення зубчастих шківів нестандартної конфігурації ви можете придбати заготовки зубчастих шківів.
Основні розміри зубчастих шківів Sati профіля T10
Ширина паса 16 мм
маркування Sati | Dp | De | d | F | додаткове маркування |
31T10/12-2 | 38.2 | 36.35 | 6 | 21 | 31T1012, T10-31 Z=12 |
31T10/14-2 | 44.56 | 42.70 | 8 | 21 | 31T1014, T10-31 Z=14 |
31T10/15-2 | 47.75 | 45.90 | 8 | 21 | 31T1015, T10-31 Z=15 |
31T10/16-2 | 50.93 | 49.10 | 8 | 21 | 31T1016, T10-31 Z=16 |
31T10/18-2 | 57.29 | 55.45 | 8 | 21 | 31T1018, T10-31 Z=18 |
31T10/19-2 | 60.48 | 58.65 | 8 | 21 | 31T1019, T10-31 Z=19 |
31T10/20-2 | 63.66 | 61.80 | 8 | 21 | 31T1020, T10-31 Z=20 |
31T10/22-2 | 70.03 | 68.20 | 8 | 21 | 31T1022, T10-31 Z=22 |
31T10/24-2 | 76.39 | 74.55 | 8 | 21 | 31T1024, T10-31 Z=24 |
31T10/25-2 | 79.58 | 77.70 | 8 | 21 | 31T1025, T10-31 Z=25 |
31T10/26-2 | 82.76 | 80.90 | 8 | 21 | 31T1026, T10-31 Z=26 |
31T10/27-2 | 85.95 | 84.10 | 8 | 21 | 31T1027, T10-31 Z=27 |
31T10/28-2 | 89.12 | 87.25 | 8 | 21 | 31T1028, T10-31 Z=28 |
31T10/30-2 | 95.49 | 93.65 | 8 | 21 | 31T1030, T10-31 Z=30 |
31T10/32-2 | 101.86 | 100.00 | 10 | 21 | 31T1032, T10-31 Z=32 |
31T10/36-2 | 114.59 | 112.75 | 10 | 21 | 31T1036, T10-31 Z=36 |
31T10/40-2 | 127.32 | 125.45 | 10 | 21 | 31T1040, T10-31 Z=40 |
31T10/44-0 | 140.05 | 138.20 | 10 | 21 | 31T1044, T10-31 Z=44 |
31T10/48-0 | 152.78 | 150.95 | 16 | 21 | 31T1048, T10-31 Z=48 |
31T10/60-0 | 190.98 | 189.10 | 16 | 21 | 31T1060, T10-31 Z=60 |
Ширина паса 25 мм
маркування Sati | Dp | De | d | F | додаткове маркування |
40T10/12-2 | 38.2 | 36.35 | 6 | 30 | 40T1012, T10-40 Z=12 |
40T10/14-2 | 44.56 | 42.70 | 8 | 30 | 40T1014, T10-40 Z=14 |
40T10/15-2 | 47.75 | 45.90 | 8 | 30 | 40T1015, T10-40 Z=15 |
40T10/16-2 | 50.93 | 49.10 | 8 | 30 | 40T1016, T10-40 Z=16 |
40T10/18-2 | 57.29 | 55.45 | 8 | 30 | 40T1018, T10-40 Z=18 |
40T10/19-2 | 60.48 | 58.65 | 8 | 30 | 40T1019, T10-40 Z=19 |
40T10/20-2 | 63.66 | 61.80 | 8 | 30 | 40T1020, T10-40 Z=20 |
40T10/22-2 | 70.03 | 68.20 | 8 | 30 | 40T1022, T10-40 Z=22 |
40T10/24-2 | 76.39 | 74.55 | 8 | 30 | 40T1024, T10-40 Z=24 |
40T10/25-2 | 79.58 | 77.70 | 8 | 30 | 40T1025, T10-40 Z=25 |
40T10/26-2 | 82.76 | 80.90 | 8 | 30 | 40T1026, T10-40 Z=26 |
40T10/27-2 | 85.95 | 84.10 | 8 | 30 | 40T1027, T10-40 Z=27 |
40T10/28-2 | 89.12 | 87.25 | 8 | 30 | 40T1028, T10-40 Z=28 |
40T10/30-2 | 95.49 | 93.65 | 8 | 30 | 40T1030, T10-40 Z=30 |
40T10/32-2 | 101.86 | 100.00 | 10 | 30 | 40T1032, T10-40 Z=32 |
40T10/36-2 | 114.59 | 112.75 | 10 | 30 | 40T1036, T10-40 Z=36 |
40T10/40-2 | 127.32 | 125.45 | 10 | 30 | 40T1040, T10-40 Z=40 |
40T10/44-0 | 140.05 | 138.20 | 10 | 30 | 40T1044, T10-40 Z=44 |
40T10/48-0 | 152.78 | 150.95 | 16 | 30 | 40T1048, T10-40 Z=48 |
40T10/60-0 | 190.98 | 189.10 | 16 | 30 | 40T1060, T10-40 Z=60 |
Ширина паса 32 мм
маркування Sati | зубці | Dp | De | d | F | додаткове маркування |
47T10/18-2 | Z=18 | 57.29 | 55.45 | 10 | 37 | 47T1018, PHP 47-T10-18RSB |
47T10/19-2 | Z=19 | 60.48 | 58.65 | 10 | 37 | 47T1019, PHP 47-T10-19RSB |
47T10/20-2 | Z=20 | 63.66 | 61.80 | 12 | 37 | 47T1020, PHP 47-T10-20RSB |
47T10/22-2 | Z=22 | 70.03 | 68.20 | 12 | 37 | 47T1022, PHP 47-T10-22RSB |
47T10/24-2 | Z=24 | 76.39 | 74.55 | 12 | 37 | 47T1024, PHP 47-T10-24RSB |
47T10/25-2 | Z=25 | 79.58 | 77.70 | 12 | 37 | 47T1025, PHP 47-T10-25RSB |
47T10/26-2 | Z=26 | 82.76 | 80.90 | 12 | 37 | 47T1026, PHP 47-T10-26RSB |
47T10/27-2 | Z=27 | 85.95 | 84.10 | 12 | 37 | 47T1027, PHP 47-T10-27RSB |
47T10/28-2 | Z=28 | 89.12 | 87.25 | 12 | 37 | 47T1028, PHP 47-T10-28RSB |
47T10/30-2 | Z=30 | 95.49 | 93.65 | 12 | 37 | 47T1030, PHP 47-T10-30RSB |
47T10/32-2 | Z=32 | 101.86 | 100.00 | 12 | 37 | 47T1032, PHP 47-T10-32RSB |
47T10/36-2 | Z=36 | 114.59 | 112.75 | 16 | 37 | 47T1036, PHP 47-T10-36RSB |
47T10/40-2 | Z=40 | 127.32 | 125.45 | 16 | 37 | 47T1040, PHP 47-T10-40RSB |
47T10/44-0 | Z=44 | 140.05 | 138.20 | 16 | 37 | 47T1044, PHP 47-T10-44RSB |
47T10/48-0 | Z=48 | 152.78 | 150.95 | 16 | 37 | 47T1048, PHP 47-T10-48RSB |
47T10/60-0 | Z=60 | 190.98 | 189.10 | 16 | 37 | 47T1060, PHP 47-T10-60RSB |
Для побудування приводів та сервосистем ви також зможете придбати направляючі дла пасів, натяжні пристрої, безшпоночні муфти, кулачкові муфти, безколлекторні електродвигуни та інвертори, електродвигуни з гальмом та запчастини до них, поліклинові шківи, багаторучейні поліуретанові паси, прямозубі зубчасті колеса та конічні зубчасті пари.
На сторінках нашого сайта ви знайдете PDF-каталоги та додаткову технічну інформацію. Звернувшись до наших інженерів ви зможете замовити розрахунок пасових передач та підбір комплектуючих згідно технічного завдання.
