Жорсткі муфти для з'єднання валів Desch antriebstechnik.
Конструктивно розділяються на 2 типи:
- фланцеві DIN 116
- затискні DIN 115.
Особливістю таких муфт є неможливість компенсації будь яких похобок розташування валів.
муфта DIN 115 form A - стандартне виконання. Використовується без вісьової фіксації, Для Забезбечення фіксації по осі необхідно використовувати спеціальну шпонку, або муфту з проточками - Form C.
Маркування та розміри затискних муфт DIN 115 Form A
тип | d3 | l | Nmax об/хв | максимальний момент, Нм чавун / сталь |
Din 115 form A d1=20 | 85 | 100 | 1700 | 25 / 63 |
Din 115 form A d1=25 | 100 | 130 | 1500 | 40 / 100 |
Din 115 form A d1=30 | 100 | 130 | 1500 | 60 / 160 |
Din 115 form A d1=35 | 110 | 160 | 1420 | 80 / 200 |
Din 115 form A d1=40 | 110 | 160 | 1420 | 100 / 250 |
Din 115 form A d1=45 | 120 | 190 | 1350 | 125 / 315 |
Din 115 form A d1=50 | 130 | 190 | 1300 | 150 / 400 |
Din 115 form A d1=55 | 150 | 220 | 1200 | 500 / 1600 |
Din 115 form A d1=60 | 150 | 220 | 1200 | 850 / 1800 |
Din 115 form A d1=65 | 170 | 250 | 1120 | 1250 / 2000 |
Din 115 form A d1=70 | 170 | 250 | 1120 | 1700 / 2240 |
Din 115 form A d1=75 | 190 | 280 | 1060 | 2000 / 3150 |
Din 115 form A d1=80 | 190 | 280 | 1060 | 2500 / 3550 |
Din 115 form A d1=90 | 215 | 310 | 1000 | 3800 / 5000 |
Din 115 form A d1=100 | 250 | 350 | 920 | 5400 / 8000 |
Din 115 form A d1=110 | 250 | 390 | 920 | 7500 / 10000 |
Din 115 form A d1=120 | 275 | 430 | 870 | 11000 / 18000 |
Din 115 form A d1=125 | 275 | 430 | 870 | 11000 / 16000 |
Din 115 form A d1=140 | 325 | 490 | 800 | 15000 / 22400 |
Din 115 form A d1=160 | 365 | 560 | 750 | 23000 / 21500 |
Din 115 form A d1=180 | 420 | 630 | 690 | 32000 / 40000 |
Din 115 form A d1=200 | 500 | 700 | 630 | 40000 / 56000 |
Din 115 form A d1=220 | 540 | 770 | 580 | 50000 / 80000 |

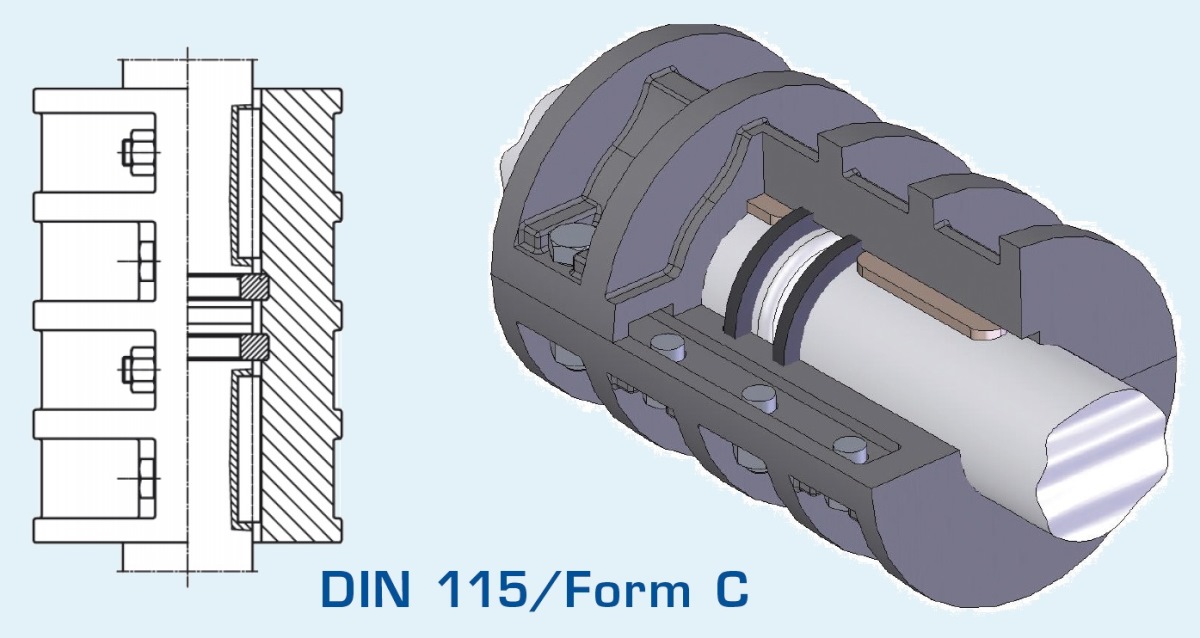

Жорстка муфта DIN 115 Form C - має кільцеві проточки в напівмуфтах, та необхідні проточки в валах, що з'єднуються. Для осової фіксації в ці проточки вставляється розрізна шайба.
Маркування та розміри затискних муфт DIN 115 Form C
тип | d3 | l | Nmax об/хв | максимальний момент, Нм чавун / сталь |
Din 115 form C d1=25 | 100 | 130 | 1420 | 40 / 100 |
Din 115 form C d1=30 | 100 | 130 | 1420 | 60 / 160 |
Din 115 form C d1=35 | 110 | 160 | 1350 | 80 / 200 |
Din 115 form C d1=40 | 110 | 160 | 1300 | 100 / 250 |
Din 115 form C d1=45 | 120 | 190 | 1200 | 125 / 315 |
Din 115 form C d1=50 | 130 | 190 | 1200 | 150 / 400 |
Din 115 form C d1=55 | 150 | 220 | 1120 | 500 / 1600 |
Din 115 form C d1=60 | 150 | 220 | 1120 | 850 / 1800 |
Din 115 form C d1=65 | 170 | 250 | 1060 | 1250 / 2000 |
Din 115 form C d1=70 | 170 | 250 | 1060 | 1700 / 2240 |
Din 115 form C d1=75 | 190 | 280 | 1000 | 2000 / 3150 |
Din 115 form C d1=80 | 190 | 280 | 1000 | 2500 / 3550 |
Din 115 form C d1=90 | 215 | 310 | 920 | 3800 / 5000 |
Din 115 form C d1=100 | 250 | 350 | 920 | 5400 / 8000 |
Din 115 form C d1=110 | 250 | 390 | 870 | 7500 / 10000 |
Din 115 form C d1=120 | 275 | 430 | 800 | 11000 / 18000 |
Din 115 form C d1=125 | 275 | 430 | 800 | 11000 / 16000 |
Din 115 form C d1=140 | 325 | 490 | 750 | 15000 / 22400 |
Din 115 form C d1=160 | 365 | 560 | 690 | 23000 / 21500 |
Din 115 form C d1=180 | 420 | 630 | 630 | 32000 / 40000 |
Din 115 form C d1=200 | 500 | 700 | 580 | 40000 / 56000 |
