08B-1 зірочка для однорядного ланцюга

купить закалённую звёздочку

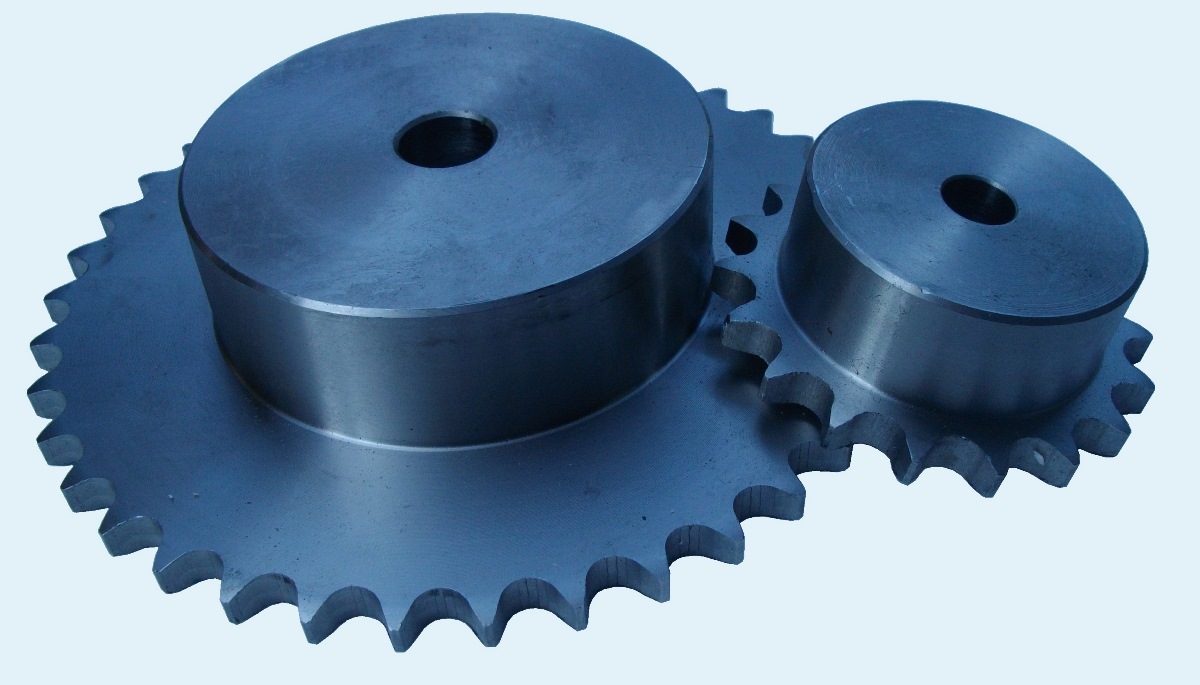

Зірочка Sati для ланцюга 08B-1 / ПР-12,7-1820-2 сталева, однорядна, зі ступицею. Зірочка без термообробки, посадочний отвір - не оброблений.

Размеры звёздочек для цепей

Основні розміри та маркування зірочок Sati для ланцюга 08В1 / ПР-12,7-1820-2

 артикул Z
 зубці		 De Dp d D Додаткові позначення
 Sati PS09008 8 37.2 33,18 20 10 1/2" x 5/16" z=008, 08B-1/Z=008,
 PHS 08B-1B8
 Sati PS09009 9 41.0 37,13 24 10 1/2" x 5/16" z=009, 08B-1/Z=009,
 PHS 08B-1B9
 Sati PS09010 10 45.2 41,10 26 10 1/2" x 5/16" z=010, 08B-1/Z=010,
 PHS 08B-1B10
 Sati PS09011 11 48.7 45,07 29 10 1/2" x 5/16" z=011, 08B-1/Z=011,
 PHS 08B-1B11
 Sati PS09012 12 53.0 49,07 33 10 1/2" x 5/16" z=012, 08B-1/Z=012,
 PHS 08B-1B12
 Sati PS09013 13 57.4 53,06 37 10 1/2" x 5/16" z=013, 08B-1/Z=013,
 PHS 08B-1B13
 Sati PS09014 14 61.8 57,07 41 10 1/2" x 5/16" z=014, 08B-1/Z=014,
 PHS 08B-1B14
 Sati PS09015 15 65.5 61,09 45 10 1/2" x 5/16" z=015, 08B-1/Z=015,
 PHS 08B-1B15
 Sati PS09016 16 69.5 65,10 50 12 1/2" x 5/16" z=016, 08B-1/Z=016,
 PHS 08B-1B16
 Sati PS09017 17 73.6 69,11 52 12 1/2" x 5/16" z=017, 08B-1/Z=017,
 PHS 08B-1B17
 Sati PS09018 18 77.8 73,14 56 12 1/2" x 5/16" z=018, 08B-1/Z=018,
 PHS 08B-1B18
 Sati PS09019 19 81.7 77,16 60 12 1/2" x 5/16" z=019, 08B-1/Z=019,
 PHS 08B-1B19
 Sati PS09020 20 85.8 81,19 64 12 1/2" x 5/16" z=020, 08B-1/Z=020,
 PHS 08B-1B20
 Sati PS09021 21 89.7 85,22 68 12 1/2" x 5/16" z=021, 08B-1/Z=021,
 PHS 08B-1B21
 Sati PS09022 22 93.8 89,24 70 12 1/2" x 5/16" z=022, 08B-1/Z=022,
 PHS 08B-1B22
 Sati PS09023 23 98.2 93,27 70 14 1/2" x 5/16" z=023, 08B-1/Z=023,
 PHS 08B-1B23
 Sati PS09024 24 101.8 97,29 70 14 1/2" x 5/16" z=024, 08B-1/Z=024,
 PHS 08B-1B24
 Sati PS09025 25 105.8 101,33 70 14 1/2" x 5/16" z=025, 08B-1/Z=025,
 PHS 08B-1B25
 Sati PS09026 26 110.0 105,36 70 16 1/2" x 5/16" z=026, 08B-1/Z=026,
 PHS 08B-1B26
 Sati PS09027 27 114.0 109,40 70 16 1/2" x 5/16" z=027, 08B-1/Z=027,
 PHS 08B-1B27
 Sati PS09028 28 118.0 113,42 80 16 1/2" x 5/16" z=028, 08B-1/Z=028,
 PHS 08B-1B28
 Sati PS09029 29 122.0 117,46 80 16 1/2" x 5/16" z=029, 08B-1/Z=029,
 PHS 08B-1B39
 Sati PS09030 30 126.1 121,50 90 16 1/2" x 5/16" z=030, 08B-1/Z=030,
 PHS 08B-1B30
 Sati PS09031 31 130.2 125,54 90 16 1/2" x 5/16" z=031, 08B-1/Z=031,
 PHS 08B-1B31
 Sati PS09032 32 134.3 129,56 90 16 1/2" x 5/16" z=032, 08B-1/Z=032,
 PHS 08B-1B32
 Sati PS09033 33 138.3 133,60 90 16 1/2" x 5/16" z=033, 08B-1/Z=033,
 PHS 08B-1B33
 Sati PS09034 34 142.6 137,64 90 16 1/2" x 5/16" z=034, 08B-1/Z=034,
 PHS 08B-1B34
 Sati PS09035 35 146.7 141,68 90 16 1/2" x 5/16" z=035, 08B-1/Z=035,
 PHS 08B-1B35
 Sati PS09036 36 151.0 145,72 90 16 1/2" x 5/16" z=036, 08B-1/Z=036,
 PHS 08B-1B36
 Sati PS09037 37 154.6 149,76 90 16 1/2" x 5/16" z=037, 08B-1/Z=037,
 PHS 08B-1B37
 Sati PS09038 38 158.6 153,80 90 16 1/2" x 5/16" z=038, 08B-1/Z=038,
 PHS 08B-1B38
 Sati PS09039 39 162.7 157,83 90 16 1/2" x 5/16" z=039, 08B-1/Z=039,
 PHS 08B-1B39
 Sati PS09040 40 166.8 161,87 90 16 1/2" x 5/16" z=040, 08B-1/Z=040,
 PHS 08B-1B40
 Sati PS09042 42 175.4 169,95 88 16 1/2" x 5/16" z=042, 08B-1/Z=042,
 PHS 08B-1B42
 Sati PS09045 45 188.0 182,07 88 20 1/2" x 5/16" z=045, 08B-1/Z=045,
 PHS 08B-1B45
 Sati PS09046 46 192.1 186,10 88 20 1/2" x 5/16" z=046, 08B-1/Z=046,
 PHS 08B-1B46
 Sati PS09048 48 200.3 194,18 88 20 1/2" x 5/16" z=048, 08B-1/Z=048,
 PHS 08B-1B48
 Sati PS09050 50 208.3 202,26 88 20 1/2" x 5/16" z=050, 08B-1/Z=050,
 PHS 08B-1B50
 Sati PS09057 57 236.4 230,54 88 20 1/2" x 5/16" z=057, 08B-1/Z=057,
 PHS 08B-1B57
 Sati PS09060 60 248.6 242,66 88 20 1/2" x 5/16" z=060, 08B-1/Z=060,
 PHS 08B-1B60
 Sati PS09076 76 313.3 307,33 88 25 1/2" x 5/16" z=076, 08B-1/Z=076,
 PHS 08B-1B76
 Sati PS09095 95 390.1 384,11 108 25 1/2" x 5/16" z=095, 08B-1/Z=095,
 PHS 08B-1B95

Привідні зірочки Sati мають широкий діапазон різноманітних виконань - зірочки з чавуну, зірочки з нержавіючої сталі, зірочки з обробленим посадочним отвором, натяжні зірочки з підшипником, зірочки з монтажними втулками. Якість зірочок дозволяє їм еффективно працювати з ланцюгами таких відомих виробників, як Regina, Rexnord, FB. Donghua, KettenWulf, Tsubaki, Diamond Chain, Renold, Iris, Iwis, Kobo, Vision, Wippermann.

Для побудування приводів та транспортерів ви також можете придбати клинові шківи, клинові паси, направляючі для ланцюгів, натяжні пристрої, електродвигуни, редуктори, мотор-редуктори, гідромуфти, еластичні муфти, пластинчасті ланцюги та модульні стрічки.

Для проведення розрахунків ланцюгових передач ви можете звернутись до наших інженерів. На сторінках нашого сайта ви можете скачати PDF-каталоги та допоміжну технічну інформацію.
