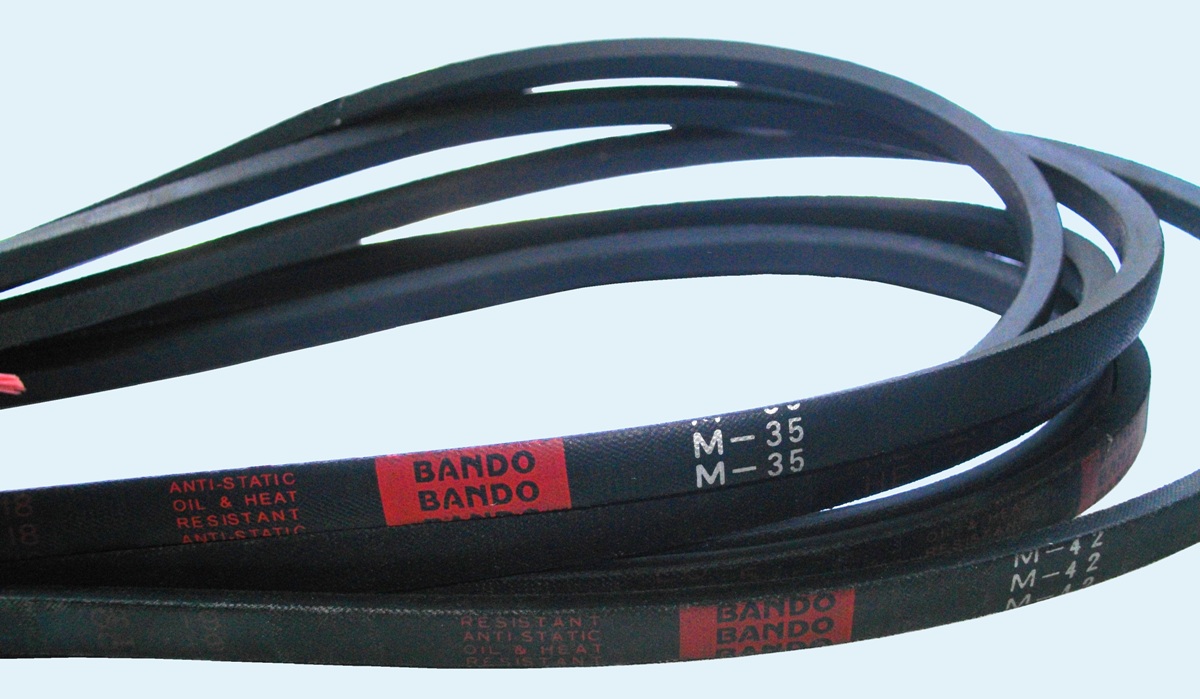

Bando V-belt приводной классический ремень профиля Z. Достаточно часто обозначается как Z/10 или профиль "M", по ГОСТ обозначен как 0, также ГОСТ ГОСТ 1284.2-89 (ГОСТ 1284.2-80) предусматривает маркировку профиля как 0(Z) Цифра 10 в маркировке указывает на ширину клинового ремня по верхней грани, 10 мм.
Маркування клинових пасів може включати в себе різні довжили, тому при пошуку і виборі паса важливо рузуміти, яку саме довжину ви шукаєте, внутрішню, розрахункову чи зовнішню. Зазвичай, для цього на пасах є спеціальні індекси - Li, Lp, Lw, La.
Отечественные клиновые ремни согласно ГОСТ 1284.2-89 (ГОСТ 1284.2-80) имеют маркировку, указывающую длину по корду, на ремнях Бандо профиля Z(0) длина, как правило маркируется в дюймах. Также, каталог предусматривает обозначение длины ремня "по внутренней стороне" - индекс Li.
дюймовая маркировка | расчётная длина, мм | внутренняя длина, мм | маркировка по ГОСТ 1284.2-89 и вспомогательные маркировки |
Z-12 | Z 327 Ld | Z/10x305Li | Bando M-12 |
Z-14 | Z 377 Ld | Z/10x355Li | Bando M-14 |
Z-15 | Z 402 Ld | Z/10x380Li | Bando M-15, Z397Ld, 10x375Li |
Z-16 | Z 427 Ld | Z/10x405Li | Bando M-16, Z422Ld, 10x400Li 9620-60160 Z16 10x413Li Z435Ld |
Z-17 | Z 454 Ld | Z/10x432Li | Bando M-17, Z447Ld, 10x425Li 9620-60175 Z17.5 10x438Li Z460Ld |
Z-18 | Z 479 Ld | Z/10x457Li | Bando M-18, Z472Ld, 10x450Li |
Z-19 | Z 502 Ld | Z/10x480Li | Bando M-19 Z18.5 9620-60185 10x478Li Z500Ld |
Z-19-3/4 | Z 522 Ld | Z/10x500Li | Bando M-19-3/4 9620-60195 Z19.5 10x493Li Z515Ld |
Z-20 | Z 527 Ld | Z/10x505Li | Bando M-20, Z537Ld, 10x515Li 9620-60200 Z20 10x508Li Z530Ld |
Z-20-1/2 | Z 547 Ld | Z/10x525Li | Bando M-20-1/2 9620-60205 Z20.5 10x521Li Z543Ld |
Z-21 | Z 552 Ld | Z/10x530Li | Bando M-21, Z562Ld, 10x540Li 9620-60210 Z21 10x533Li Z555Ld |
Z-21-3/4 | Z 574 Ld | Z/10x552Li | Bando M-21-3/4 |
Z-22 | Z 582 Ld | Z/10x560Li | Bando M-22 9620-60225 Z22.5 10x568Li Z590Ld |
Z-23 | Z 607 Ld | Z/10x585Li | Bando M-23, Z597Ld, 10x575Li 9620-60230 Z23 10x578Li Z600Ld |
Z-24 | Z 632 Ld | Z/10x610Li | Bando M-24, Z622Ld, 10x600Li 9620-60240 Z24 10x608Li Z630Ld |
Z-25 | Z 657 Ld | Z/10x635Li | 10/Z 653, Bando M-25, Z652Ld, 10x630Li 9620-60250 Z25 |
Z-26 | Z 682 Ld | Z/10x660Li | Bando M-26, Z672Ld, 10x650Li 9620-60255 Z25.5 10x648Li Z670Ld Z692Ld, 10x670Li |
Z-27 | Z 707 Ld | Z/10x685Li | Bando M-27, 9620-60270 Z27 10x688Li Z710Ld |
Z-28 | Z 732 Ld | Z/10x710Li | Bando M-28 9620-60280 Z28 10x703Li Z725Ld |
Z-29 | Z 757 Ld | Z/10x735Li | Bando M-29, Z752Ld, 10x730Li 9620-60290 Z29 10x733Li Z755Ld |
Z-29-1/2 | Z 772 Ld | Z/10x750Li | Bando M-29-1/2 |
Z-30 | Z 782 Ld | Z/10x760Li | Bando M-30, Z787Ld, 10x765Li 9620-60300 |
Z-31 | Z 807 Ld | Z/10x785Li | Bando M-31, Z797Ld, 10x775Li 9620-60310 Z31 10x788Li Z810Ld |
Z-31-1/2 | Z 822 Ld | Z/10x800Li | Bando M-31-1/2 |
Z-32 | Z 837 Ld | Z/10x815Li | Bando M-32, Z842Ld, 10x820Li 9620-60325 Z32.5 10x828Li Z850Ld |
Z-33 | Z 858 Ld | Z/10x836Li | Bando M-33, Z872Ld, 10x850Li 9620-60335 Z33.5 10x853Li Z875Ld |
Z-34 | Z 887 Ld | Z/10x865Li | Bando M-34 9620-60345 Z34.5 10x878Li Z900Ld |
Z-35 | Z 912 Ld | Z/10x890Li | Bando M-35, Z897Ld, 10x875Li |
Z-36 | Z 936 Ld | Z/10x914Li | Bando M-36, Z922Ld, 10x900Li 9620-60360 Z36 10x913Li Z935Ld |
Z-37 | Z 962 Ld | Z/10x940Li | Bando M-37, Z947Ld, 10x925Li 9620-60365 Z36.5 10x928Li Z950Ld |
Z-38 | Z 987 Ld | Z/10x965Li | Bando M-38, Z987Ld, 10x975Li 9620-60375 Z37.5 10x948Li Z970Ld |
Z-38-1/2 | Z 997 Ld | Z/10x975Li | Bando M-38-1/2 9620-60385 Z38.5 10x978Li Z1000Ld |
Z-39 | Z 1012 Ld | Z/10x990Li | Bando M-39, Z1022Ld, 10x1000Li 9620-60395 Z39.5 10x998Li Z1020Ld |
Z-40 | Z 1038 Ld | Z/10x1016Li | Bando M-40 |
Z-40-1/2 | Z 1052 Ld | Z/10x1030Li | Bando M-40-1/2 |
Z-41 | Z 1062 Ld | Z/10x1040Li | Bando M-41 Z1063Ld, 10x1050Li 9620-60410 Z41 10x1038Li Z1060Ld |
Z-41-1/2 | Z 1072 Ld | Z/10x1050Li | BandoM-41-1/2 9620-60415 Z41.5 |
Z-42 | Z 1082 Ld | Z/10x1060Li | Bando M-42 |
Z-43 | Z 1112 Ld | Z/10x1090Li | Bando M-43, Z1102Ld, 10x1080Li 9620-60430 Z43 10x1098Li Z1120Ld |
Z-44 | Z 1142 Ld | Z/10x1120Li | Bando M-44 9620-60440 Z44 10x1123Li Z1145Ld |
Z-45 | Z 1162 Ld | Z/10x1140Li | Bando M-45, Z1172Ld, 10x1150Li 9620-60450 Z45 10x1143Li Z1165Ld |
Z-46 | Z 1187 Ld | Z/10x1165Li | Bando M-46 9620-60460 Z46 10x1168Li Z1190Ld |
Z-46-1/2 | Z 1202 Ld | Z/10x1180Li | Bando M-46-1/2 |
Z-47 | Z 1222 Ld | Z/10x1200Li | Bando M-47, Z1216Ld, 10x1194Li 9620-60470 Z47 10x1193Li Z1215Ld |
Z-48 | Z 1242 Ld | Z/10x1220Li | Bando M-48, Z1237Ld, 10x1215Li 9620-60480 Z48 10x1223Li Z1245Ld |
Z-48-1/2 | Z 1247 Ld | Z/10x1225Li | Bando M-48-1/2 9620-60485 Z48.5 10x1228Li Z1250Ld |
Z-49 | Z 1272 Ld | Z/10x1250Li | Bando M-49 9620-60490 Z49 10x1245Li Z1267Ld |
Z-50 | Z 1292 Ld | Z/10x1270Li | Bando M-50 9620-60500 Z50 10x1273Li Z1295Ld |
Z-51 | Z 1322 Ld | Z/10x1300Li | Bando M-51, Z1317Ld, 10x1295Li 9620-60510 Z51 10x1298Li Z1320Ld |
Z-52 | Z 1342 Ld | Z/10x1320Li | Bando M-52 9620-60520 Z52 10x1318Li Z1340Ld |
Z-53 | Z 1372 Ld | Z/10x1350Li | Bando M-53, Z1368Ld, 10x1346Li 9620-60530 Z53 10x1348Li Z1370Ld |
Z-54 | Z 1394 Ld | Z/10x1372Li | Bando M-54, Z1393Ld, 10x1371Li 9620-60540 Z54 10x1378Li Z1400Ld |
Z-55 | Z 1422 Ld | Z/10x1400Li | Bando M-55 9620-60550 Z55 10x1398Li Z1420Ld |
Z-56 | Z 1447 Ld | Z/10x1425Li | Bando M-56, Z1444Ld, 10x1422Li |
Z-57 | Z 1472 Ld | Z/10x1450Li | Bando M-57 9620-60570 Z57 10x1448Li Z1470Ld |
Z-58 | Z 1497 Ld | Z/10x1475Li | Bando M-58 9620-60580 Z58 10x1478Li Z1500Ld |
Z-59 | Z 1522 Ld | Z/10x1500Li | Bando M-59 9620-60590 Z59 10x1498Li Z1520Ld |
Z-60 | Z 1547 Ld | Z/10x1525Li | Bando M-60 9620-60600 Z60 10x1523Li Z1545Ld |
Z-61 | Z 1572 Ld | Z/10x1550Li | Bando M-61 9620-60610 Z61 10x1553Li Z1575Ld |
Z-62 | Z 1597 Ld | Z/10x1575Li | Bando M-62 9620-60620 Z62 10x1578Li Z1600Ld |
Z-63 | Z 1622 Ld | Z/10x1600Li | Bando M-63 9620-60630 Z63 10x1603Li Z1625Ld |
Z-64 | Z 1647 Ld | Z/10x1625Li | Bando M-64, Z1648Ld, 10x1626Li |
Z-65 | Z 1677 Ld | Z/10x1655Li | Bando M-65, Z1673Ld, 10x1651Li 9620-60650 Z65 10x1653Li Z1675Ld |
Z-66 | Z 1697 Ld | Z/10x1675Li | Bando M-66 9620-60660 Z66 10x1678Li Z1700Ld |
Z-67 | Z 1722 Ld | Z/10x1700Li | Bando M-67 9620-60670 Z67 10x1703Li Z1725Ld |
Z-68 | Z 1747 Ld | Z/10x1725Li | Bando M-68 |
Z-69 | Z 1772 Ld | Z/10x1750Li | Bando M-69 9620-60690 Z69 10x1753Li Z1775Ld |
Z-70 | Z 1797 Ld | Z/10x1775Li | Bando M-70 9620-60700 Z70 10x1778Li Z1800Ld |
Z-71 | Z 1822 Ld | Z/10x1800Li | Bando M-71 9620-60710 Z71 10x1803Li Z1825Ld |
Z-72 | Z 1847 Ld | Z/10x1825Li | Bando M-72 |
Z-73 | Z 1872 Ld | Z/10x1850Li | Bando M-73 |
Z-74 | Z 1897 Ld | Z/10x1875Li | Bando M-74 |
Z-75 | Z 1922 Ld | Z/10x1900Li | Bando M-75 |
Z-76 | Z 1947 Ld | Z/10x1925Li | Bando M-76 |
Z-77 | Z 1972 Ld | Z/10x1950Li | Bando M-77 |
Z-78 | Z 2002 Ld | Z/10x1980Li | Bando M-78, Z1997Ld, 10x1975Li |
Z-79 | Z 2022 Ld | Z/10x2000Li | Bando M-79 |
Z-80 | Z 2052 Ld | Z/10x2030Li | Bando M-80 |
Z-83-1/2 | Z 2142 Ld | Z/10x2120Li | Bando M-83-1/2 |
Z-88 | Z 2262 Ld | Z/10x2240Li | Bando M-88 |
Z-93 | Z 2382 Ld | Z/10x2360Li | Bando M-93 |
Z-98 | Z 2522 Ld | Z/10x2500Li | Bando M-98 |
На нашем складе вы сможене найти и купить альтернативу ремням DIN 2215 / ISO 4184 - Gates, MitsuboMshi, Fenner, SKF, Rubena, Optibelt VB S=C plus. Pix, Stomil Sanok, SWR, D&D, GoodYear, Exellent, Extra, Megadyne oleostatic. Ремни Bando хорошо сопротивляются воздействию масла инагрева (oil & heat resistant) и соответствуют ISO 1813:2014.
Для ремонта и построения новых приводов вы сможете купить клиновые шкивы, монтируемые на конические монтажные втулки, электродвигатели и редукторы, вариаторы, приводные цепи и звёздочки к ним, карданные валы и шарниры, двусторонние зубчатые ремни, шкивы.
