УкраїнськаДвохрядна зірочка 16B-2 з конусним затиском

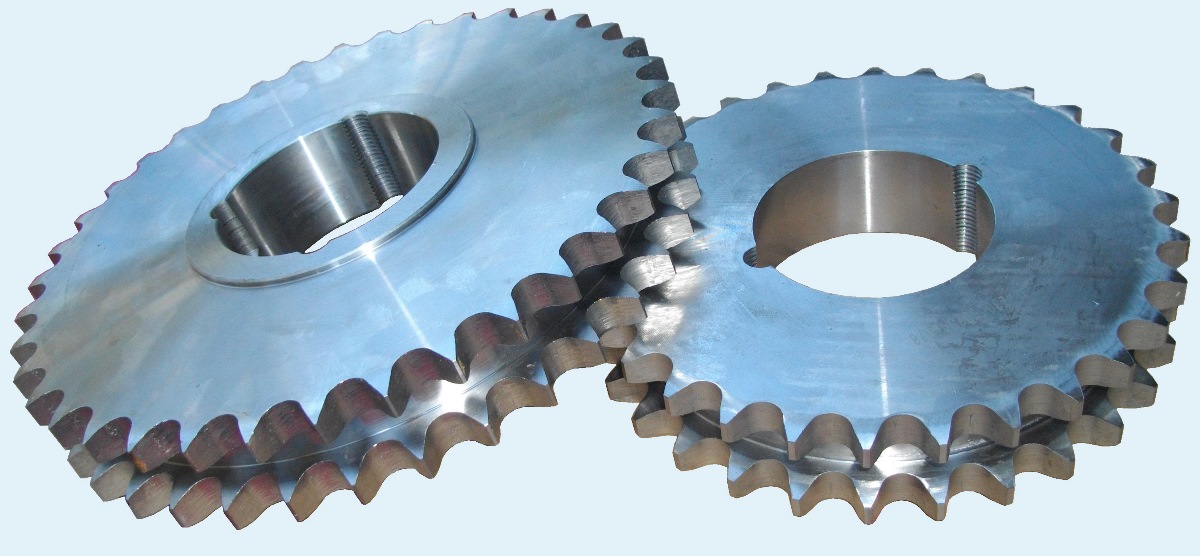

Двохрядна зірочка 16B-2 з конусним затиском Taper bush
Зірочки для ланцюгів з монтажними втулками тапербуш - уе сучасне, ефективне та надійне рішення для вашого виробництва. Встановлення зірочеи на вал редуктора або іншого компонента привода - швидке, надійне, точне та не потребує зайвих зусиль та спеціальних інструментів.
Двохрядні зірочки 16B2 - розміри та маркування. h2=47.7 mm
| артикул Sati | зубці | De | Dp | d | H | допоміжні позначення |
| Sati TD12013 (TB2012) | Z=13 | 117,0 | 106,12 | 73 | 47,7 | PHS 16B-2TB13, 17225013, Duplex taper-B sprocket 1"X17,02 Z=013 |
| Sati TD12015 (TB2012) | Z=15 | 133,0 | 122,17 | 76 | 47,7 | PHS 16B-2TB15, 17225015, Duplex taper-B sprocket 1"X17,02 Z=015 |
| Sati TD12017 (TB2517) | Z=17 | 149,0 | 138,22 | 90 | 47,7 | PHS 16B-2TB17, 17225017, Duplex taper-B sprocket 1"X17,02 Z=017 |
| Sati TD12019 (TB2517) | Z=19 | 165,2 | 154,33 | 108 | 47,7 | PHS 16B-2TB19, 17225019, Duplex taper-B sprocket 1"X17,02 Z=019 |
| Sati TD12021 (TB2517) | Z=21 | 181,2 | 170,43 | 110 | 51 | PHS 16B-2TB21, 17225021, Duplex taper-B sprocket 1"X17,02 Z=021 |
| Sati TD12023 (TB3020) | Z=23 | 197,5 | 186,53 | 110 | 51 | PHS 16B-2TB23, 17225023, Duplex taper-B sprocket 1"X17,02 Z=023 |
| Sati TD12025 (TB3020) | Z=25 | 213,5 | 202,66 | 110 | 51 | PHS 16B-2TB25, 17225025, Duplex taper-B sprocket 1"X17,02 Z=025 |
| Sati TD12027 (TB3020) | Z=27 | 229,6 | 218,79 | 110 | 51 | PHS 16B-2TB27, 17225027, Duplex taper-B sprocket 1"X17,02 Z=027 |
| Sati TD12030 (TB3020) | Z=30 | 254,0 | 243,00 | 140 | 51 | PHS 16B-2TB30, 17225030, Duplex taper-B sprocket 1"X17,02 Z=030 |
| Sati TD12038 (TB3020) | Z=38 | 320,7 | 307,59 | 140 | 51 | PHS 16B-2TB38, 17225038, Duplex taper-B sprocket 1"X17,02 Z=038 |
| Sati TD12045 (TB3020) | Z=45 | 377,1 | 364,13 | 140 | 51 | PHS 16B-2TB45, 17225045, Duplex taper-B sprocket 1"X17,02 Z=045 |
| Sati TD12057 (TB3525) | Z=57 | 474,0 | 461,07 | 140 | 65 | PHS 16B-2TB57, 17225057, Duplex taper-B sprocket 1"X17,02 Z=057 |
| Sati TD12076 (TB3525) | Z=76 | 627,0 | 614,65 | 140 | 65 | PHS 16B-2TB76, 17225076, Duplex taper-B sprocket 1"X17,02 Z=076 |
| Sati TD12095 (TB3525) | Z=95 | 781,1 | 768,22 | 140 | 65 | PHS 16B-2TB95, 17225095, Duplex taper-B sprocket 1"X17,02 Z=095 |
| Sati TD12114 (TB4040) | Z=114 | 934,3 | 921,81 | 140 | 102 | PHS 16B-2TB114, 17225114, Duplex taper-B sprocket 1"X17,02 Z=114 |
На сторінках нашого сайта ви можете завантажити PDF-каталоги зірочок, ланцюгів, направляючих та допоміжну технічну інформацію. При необхідності розрахунку ланцюгвоих передач - будь ласка, звертайтесь з технічним завданням до наших інженерів. Також ви можете замовити підбір гідромуфт, обмежувачів крутного моменту, гальмівних систем, мотор-редукторів та електродвигунів.
