Крок зуба 12,7 мм, пас виготовлений з гуми, корд зі скловолокна, додаткове покриття зуба захисною тканиною.
Згідно технології зубчасті паси Бандо synchronous belt профілю H нарізаяются з широкого рукава, але при цьому їх ширина не вибирається довільно, а виготовляється згідно стандартного ряда: 19,05 мм, 25,4 мм, 38,1 мм, 50,8 мм, 76,2 мм.
В залежності від ширини змінюється і повне маркування паса.
Маркування паса Bando synchronous belt H з шириною 19,05 мм (3/4 дюйма)
тип | довжина, мм | Z | допоміжне маркування |
Bando 185H 075 | 469.9 | z=37 | 185-H-75, PHG 185-H-075, 185H075 |
Bando 225H 075 | 571.5 | z=45 | 225-H-75, PHG 225-H-075, 225H075 |
Bando 230H 075 | 584.2 | z=46 | 230-H-75, PHG 230-H-075, 230H075 |
Bando 240H 075 | 609,6 | z=48 | 240-H-75, PHG 240-H-075, 240H075 |
Bando 245H 075 | 622,3 | z=49 | 245-H-75, PHG 245-H-075, 245H075 |
Bando 270H 075 | 685,8 | z=54 | 270-H-75, PHG 270-H-075, 270H075 |
Bando 280H 075 | 711,2 | z=56 | 280-H-75, PHG 280-H-075, 280H075 |
Bando 300H 075 | 762 | z=60 | 300-H-75, PHG 300-H-075, 300H075 |
Bando 310H 075 | 787,4 | z=62 | 310-H-75, PHG 310-H-075, 310H075 |
Bando 315H 075 | 800,1 | z=63 | 315-H-75, PHG 315-H-075, 315H075 |
Bando 320H 075 | 812,8 | z=64 | 320-H-75, PHG 320-H-075, 320H075 |
Bando 330H 075 | 838,2 | z=66 | 330-H-75, PHG 330-H-075, 330H075 |
Bando 340H 075 | 863,6 | z=68 | 340-H-75, PHG 340-H-075, 340H075 |
Bando 350H 075 | 889 | z=70 | 350-H-75, PHG 350-H-075, 350H075 |
Bando 360H 075 | 914,4 | z=72 | 360-H-75, PHG 360-H-075, 360H075 |
Bando 370H 075 | 939,8 | z=74 | 370-H-75, PHG 370-H-075, 370H075 |
Bando 375H 075 | 952,5 | z=75 | 375-H-75, PHG 375-H-075, 375H075 |
Bando 390H 075 | 990,6 | z=78 | 390-H-75, PHG 390-H-075, 390H075 |
Bando 400H 075 | 1016 | z=80 | 400-H-75, PHG 400-H-075, 400H075 |
Bando 410H 075 | 1041,4 | z=82 | 410-H-75, PHG 410-H-075, 410H075 |
Bando 420H 075 | 1066,8 | z=84 | 420-H-75, PHG 420-H-075, 420H075 |
Bando 430H 075 | 1092,2 | z=86 | 430-H-75, PHG 430-H-075, 430H075 |
Bando 450H 075 | 143 | z=90 | 450-H-75, PHG 450-H-075, 450H075 |
Bando 465H 075 | 1181.1 | z=93 | 465-H-75, PHG 465-H-075, 465H075 |
Bando 480H 075 | 1219.2 | z=96 | 480-H-75, PHG 480-H-075, 480H075 |
Bando 490H 075 | 1244.6 | z=98 | 490-H-75, PHG 490-H-075, 490H075 |
Bando 510H 075 | 1295.4 | z=102 | 510-H-75, PHG 510-H-075, 510H075 |
Bando 530H 075 | 1346.2 | z=106 | 530-H-75, PHG 530-H-075, 530H075 |
Bando 540H 075 | 1371.6 | z=108 | 540-H-75, PHG 540-H-075, 540H075 |
Bando 560H 075 | 1422.4 | z=112 | 560-H-75, PHG 560-H-075, 560H075 |
Bando 565H 075 | 1435.1 | z=113 | 565-H-75, PHG 565-H-075, 565H075 |
Bando 570H 075 | 1447.8 | z=114 | 570-H-75, PHG 570-H-075, 570H075 |
Bando 580H 075 | 1473.2 | z=116 | 580-H-75, PHG 580-H-075, 580H075 |
Bando 600H 075 | 1524 | z=120 | 600-H-75, PHG 600-H-075, 600H075 |
Bando 605H 075 | 1536.7 | z=121 | 605-H-75, PHG 605-H-075, 605H075 |
Bando 630H 075 | 1600.2 | z=126 | 630-H-75, PHG 630-H-075, 630H075 |
Bando 640H 075 | 1625.6 | z=128 | 640-H-75, PHG 640-H-075, 640H075 |
Bando 650H 075 | 1651 | z=130 | 650-H-75, PHG 650-H-075, 650H075 |
Bando 660H 075 | 1676.4 | z=132 | 660-H-75, PHG 660-H-075, 660H075 |
Bando 680H 075 | 1727.2 | z=136 | 680-H-75, PHG 680-H-075, 680H075 |
Bando 700H 075 | 1778 | z=140 | 700-H-75, PHG 700-H-075, 700H075 |
Bando 730H 075 | 1854.2 | z=146 | 730-H-75, PHG 730-H-075, 730H075 |
Bando 750H 075 | 1905 | z=150 | 750-H-75, PHG 750-H-075, 750H075 |
Bando 760H 075 | 1930.4 | z=152 | 760-H-75, PHG 760-H-075, 760H075 |
Bando 770H 075 | 1955.8 | z=154 | 770-H-75, PHG 770-H-075, 770H075 |
Bando 800H 075 | 2032 | z=160 | 800-H-75, PHG 800-H-075, 800H075 |
Bando 810H 075 | 2057.4 | z=162 | 810-H-75, PHG 810-H-075, 810H075 |
Bando 820H 075 | 2082.8 | z=164 | 820-H-75, PHG 820-H-075, 820H075 |
Bando 840H 075 | 2133.6 | z=168 | 840-H-75, PHG 840-H-075, 840H075 |
Bando 850H 075 | 2159 | z=170 | 850-H-75, PHG 850-H-075, 850H075 |
Bando 860H 075 | 2184.4 | z=172 | 860-H-75, PHG 860-H-075, 860H075 |
Bando 880H 075 | 2235.2 | z=176 | 880-H-75, PHG 880-H-075, 880H075 |
Bando 900H 075 | 2286 | z=180 | 900-H-75, PHG 900-H-075, 900H075 |
Bando 950H 075 | 2413 | z=190 | 950-H-75, PHG 950-H-075, 950H075 |
Bando 985H 075 | 2501.9 | z=197 | 985-H-75, PHG 985-H-075, 985H075 |
Bando 1000H 075 | 2540 | z=200 | 1000-H-75, PHG 1000-H-075, 1000H075 |
Bando 1020H 075 | 2590.8 | z=204 | 1020-H-75, PHG 1020-H-075, 1020H075 |
Bando 1050H 075 | 2667 | z=210 | 1050-H-75, PHG 1050-H-075, 1050H075 |
Bando 1100H 075 | 2794 | z=220 | 1100-H-75, PHG 1100-H-075, 1100H075 |
Bando 1130H 075 | 2870.2 | z=226 | 1130-H-75, PHG 1130-H-075, 1130H075 |
Bando 1140H 075 | 2895.6 | z=228 | 1140-H-75, PHG 1140-H-075, 1140H075 |
Bando 1250H 075 | 3175 | z=250 | 1250-H-75, PHG 1250-H-075, 1250H075 |
Bando 1325H 075 | 3365.5 | z=265 | 1325-H-75, PHG 1325-H-075, 1325H075 |
Bando 1350H 075 | 3429 | z=270 | 1350-H-75, PHG 1350-H-075, 1350H075 |
Bando 1400H 075 | 3556 | z=280 | 1400-H-75, PHG 1400-H-075, 1400H075 |
Bando 1680H 075 | 4267.2 | z=336 | 1680-H-75, PHG 1680-H-075, 1680H075 |
Bando 1700H 075 | 4318 | z=340 | 1700-H-75, PHG 1700-H-075, 1700H075 |
Маркиркування паса Bando synchronous belt H з шириною 25,4 мм (1 дюйм)
тип | довжина, мм | Z | допоміжне маркування |
Bando 185H 100 | 469.9 | z=37 | PHG 185-H-100 |
Bando 225H 100 | 571.5 | z=45 | PHG 225-H-100 |
Bando 230H 100 | 584.2 | z=46 | PHG 230-H-100 |
Bando 240H 100 | 609,6 | z=48 | PHG 240-H-100 |
Bando 245H 100 | 622,3 | z=49 | PHG 245-H-100 |
Bando 270H 100 | 685,8 | z=54 | PHG 270-H-100 |
Bando 280H 100 | 711,2 | z=56 | PHG 280-H-100 |
Bando 300H 100 | 762 | z=60 | PHG 300-H-100 |
Bando 310H 100 | 787,4 | z=62 | PHG 310-H-100 |
Bando 315H 100 | 800,1 | z=63 | PHG 315-H-100 |
Bando 320H 100 | 812,8 | z=64 | PHG 320-H-100 |
Bando 330H 100 | 838,2 | z=66 | PHG 330-H-100 |
Bando 340H 100 | 863,6 | z=68 | PHG 340-H-100 |
Bando 350H 100 | 889 | z=70 | PHG 350-H-100 |
Bando 360H 100 | 914,4 | z=72 | PHG 360-H-100 |
Bando 370H 100 | 939,8 | z=74 | PHG 370-H-100 |
Bando 375H 100 | 952,5 | z=75 | PHG 375-H-100 |
Bando 390H 100 | 990,6 | z=78 | PHG 390-H-100 |
Bando 400H 100 | 1016 | z=80 | PHG 400-H-100 |
Bando 410H 100 | 1041,4 | z=82 | PHG 410-H-100 |
Bando 420H 100 | 1066,8 | z=84 | PHG 420-H-100 |
Bando 430H 100 | 1092,2 | z=86 | PHG 430-H-100 |
Bando 450H 100 | 143 | z=90 | PHG 450-H-100 |
Bando 465H 100 | 1181.1 | z=93 | PHG 465-H-100 |
Bando 480H 100 | 1219.2 | z=96 | PHG 480-H-100 |
Bando 490H 100 | 1244.6 | z=98 | PHG 490-H-100 |
Bando 510H 100 | 1295.4 | z=102 | PHG 510-H-100 |
Bando 530H 100 | 1346.2 | z=106 | PHG 530-H-100 |
Bando 540H 100 | 1371.6 | z=108 | PHG 540-H-100 |
Bando 560H 100 | 1422.4 | z=112 | PHG 560-H-100 |
Bando 565H 100 | 1435.1 | z=113 | PHG 565-H-100 |
Bando 570H 100 | 1447.8 | z=114 | PHG 570-H-100 |
Bando 580H 100 | 1473.2 | z=116 | PHG 580-H-100 |
Bando 600H 100 | 1524 | z=120 | PHG 600-H-100 |
Bando 605H 100 | 1536.7 | z=121 | PHG 605-H-100 |
Bando 630H 100 | 1600.2 | z=126 | PHG 630-H-100 |
Bando 640H 100 | 1625.6 | z=128 | PHG 640-H-100 |
Bando 650H 100 | 1651 | z=130 | PHG 650-H-100 |
Bando 660H 100 | 1676.4 | z=132 | PHG 660-H-100 |
Bando 680H 100 | 1727.2 | z=136 | PHG 680-H-100 |
Bando 700H 100 | 1778 | z=140 | PHG 700-H-100 |
Bando 730H 100 | 1854.2 | z=146 | PHG 730-H-100 |
Bando 750H 100 | 1905 | z=150 | PHG 750-H-100 |
Bando 760H 100 | 1930.4 | z=152 | PHG 760-H-100 |
Bando 770H 100 | 1955.8 | z=154 | PHG 770-H-100 |
Bando 800H 100 | 2032 | z=160 | PHG 800-H-100 |
Bando 810H 100 | 2057.4 | z=162 | PHG 810-H-100 |
Bando 820H 100 | 2082.8 | z=164 | PHG 820-H-100 |
Bando 840H 100 | 2133.6 | z=168 | PHG 840-H-100 |
Bando 850H 100 | 2159 | z=170 | PHG 850-H-100 |
Bando 860H 100 | 2184.4 | z=172 | PHG 860-H-100 |
Bando 880H 100 | 2235.2 | z=176 | PHG 880-H-100 |
Bando 900H 100 | 2286 | z=180 | PHG 900-H-100 |
Bando 950H 100 | 2413 | z=190 | PHG 950-H-100 |
Bando 985H 100 | 2501.9 | z=197 | PHG 985-H-100 |
Bando 1000H 100 | 2540 | z=200 | PHG 1000-H-100 |
Bando 1020H 100 | 2590.8 | z=204 | PHG 1020-H-100 |
Bando 1050H 100 | 2667 | z=210 | PHG 1050-H-100 |
Bando 1100H 100 | 2794 | z=220 | PHG 1100-H-100 |
Bando 1130H 100 | 2870.2 | z=226 | PHG 1130-H-100 |
Bando 1140H 100 | 2895.6 | z=228 | PHG 1140-H-100 |
Bando 1250H 100 | 3175 | z=250 | PHG 1250-H-100 |
Bando 1325H 100 | 3365.5 | z=265 | PHG 1325-H-100 |
Bando 1350H 100 | 3429 | z=270 | PHG 1350-H-100 |
Bando 1400H 100 | 3556 | z=280 | PHG 1400-H-100 |
Bando 1680H 100 | 4267.2 | z=336 | PHG 1680-H-100 |
Bando 1700H 100 | 4318 | z=340 | PHG 1700-H-100 |
Маркування зубчастого паса Bando H з шириною 38.1 мм (1-1/2 дюйма)
розмір | довжина, мм | Z | допоміжні маркування |
Bando Synchro-link 185H 150 | 469,9 | 37 | T1/2" / 469,9, PHG 185-H-150 |
Bando Synchro-link 225H 150 | 571,5 | 45 | T1/2" / 571,5, PHG 225-H-150 |
Bando Synchro-link 230H 150 | 584,2 | 46 | T1/2" / 584,2, PHG 230-H-150 |
Bando Synchro-link 240H 150 | 609,6 | 48 | T1/2" / 609,6, PHG 240-H-150 |
Bando Synchro-link 245H 150 | 622,3 | 49 | T1/2" / 622,3, PHG 245-H-150 |
Bando Synchro-link 270H 150 | 685,8 | 54 | T1/2" / 685,8, PHG 270-H-150 |
Bando Synchro-link 280H 150 | 711,2 | 56 | T1/2" / 711,2, PHG 280-H-150 |
Bando Synchro-link 300H 150 | 762 | 60 | T1/2" / 762, PHG 300-H-150 |
Bando Synchro-link 310H 150 | 787,4 | 62 | T1/2" / 787,4, PHG 310-H-150 |
Bando Synchro-link 315H 150 | 800,1 | 63 | T1/2" / 800,1, PHG 315-H-150 |
Bando Synchro-link 320H 150 | 812,8 | 64 | T1/2" / 812,8, PHG 320-H-150 |
Bando Synchro-link 330H 150 | 838,2 | 66 | T1/2" / 838,2, PHG 330-H-150 |
Bando Synchro-link 340H 150 | 863,6 | 68 | T1/2" / 863,8, PHG 340-H-150 |
Bando Synchro-link 350H 150 | 889 | 70 | T1/2" / 889, PHG 350-H-150 |
Bando Synchro-link 360H 150 | 914,4 | 72 | T1/2" / 914,4, PHG 360-H-150 |
Bando Synchro-link 370H 150 | 939,8 | 74 | T1/2" / 939,8, PHG 370-H-150 |
Bando Synchro-link 375H 150 | 952,5 | 75 | T1/2" / 952,5, PHG 375-H-150 |
Bando Synchro-link 390H 150 | 990,6 | 78 | T1/2" / 990,6, PHG 390-H-150 |
Bando Synchro-link 400H 150 | 1016 | 80 | T1/2" / 1016, PHG 400-H-150 |
Bando Synchro-link 410H 150 | 1041,4 | 82 | T1/2" / 1041,4, PHG 410-H-150 |
Bando Synchro-link 420H 150 | 1066,8 | 84 | T1/2" / 1066,8, PHG 420-H-150 |
Bando Synchro-link 430H 150 | 1092,2 | 86 | T1/2" / 1092,2, PHG 430-H-150 |
Bando Synchro-link 450H 150 | 1143 | 90 | T1/2" / 1143, PHG 450-H-150 |
Bando Synchro-link 465H 150 | 1181.1 | 93 | T1/2" / 1181,1, PHG 465-H-150 |
Bando Synchro-link 480H 150 | 1219.2 | 96 | T1/2" / 1219,2, PHG 480-H-150 |
Bando Synchro-link 490H 150 | 1244.6 | 98 | T1/2" / 1244,6, PHG 490-H-150 |
Bando Synchro-link 510H 150 | 1295.4 | 102 | T1/2" / 1295,4, PHG 510-H-150 |
Bando Synchro-link 530H 150 | 1346.2 | 106 | T1/2" / 1346,2, PHG 530-H-150 |
Bando Synchro-link 540H 150 | 1371.6 | 108 | T1/2" / 1371,6, PHG 540-H-150 |
Bando Synchro-link 560H 150 | 1422.4 | 112 | T1/2" / 1422,4, PHG 560-H-150 |
Bando Synchro-link 565H 150 | 1435.1 | 113 | T1/2" / 1435,1, PHG 565-H-150 |
Bando Synchro-link 570H 150 | 1447.8 | 114 | T1/2" / 1447,8, PHG 570-H-150 |
Bando Synchro-link 580H 150 | 1473.2 | 116 | T1/2" / 1473,2, PHG 580-H-150 |
Bando Synchro-link 600H 150 | 1524 | 120 | T1/2" / 1524, PHG 600-H-150 |
Bando Synchro-link 605H 150 | 1536.7 | 121 | T1/2" / 1536,7, PHG 605-H-150 |
Bando Synchro-link 630H 150 | 1600.2 | 126 | T1/2" / 1600,2, PHG 630-H-150 |
Bando Synchro-link 640H 150 | 1625.6 | 128 | T1/2" / 1625,6, PHG 640-H-150 |
Bando Synchro-link 650H 150 | 1651 | 130 | T1/2" / 1651, PHG 650-H-150 |
Bando Synchro-link 660H 150 | 1676.4 | 132 | T1/2" / 1676,4, PHG 660-H-150 |
Bando Synchro-link 680H 150 | 1727.2 | 136 | T1/2" / 1727,2, PHG 680-H-150 |
Bando Synchro-link 700H 150 | 1778 | 140 | T1/2" / 1778, PHG 700-H-150 |
Bando Synchro-link 730H 150 | 1854.2 | 146 | T1/2" / 1854,2, PHG 730-H-150 |
Bando Synchro-link 750H 150 | 1905 | 150 | T1/2" / 1905, PHG 750-H-150 |
Bando Synchro-link 760H 150 | 1930.4 | 152 | T1/2" / 1930,4, PHG 760-H-150 |
Bando Synchro-link 770H 150 | 1955.8 | 154 | T1/2" / 1955,8, PHG 770-H-150 |
Bando Synchro-link 800H 150 | 2032 | 160 | T1/2" / 2032, PHG 800-H-150 |
Bando Synchro-link 810H 150 | 2057.4 | 162 | T1/2" / 2057,4, PHG 810-H-150 |
Bando Synchro-link 820H 150 | 2082.8 | 164 | T1/2" / 2082,8, PHG 820-H-150 |
Bando Synchro-link 840H 150 | 2133.6 | 168 | T1/2" / 2133,6, PHG 840-H-150 |
Bando Synchro-link 850H 150 | 2159 | 170 | T1/2" / 2159, PHG 850-H-150 |
Bando Synchro-link 860H 150 | 2184.4 | 172 | T1/2" / 2184,4, PHG 860-H-150 |
Bando Synchro-link 880H 150 | 2235.2 | 176 | T1/2" / 2235,2, PHG 880-H-150 |
Bando Synchro-link 900H 150 | 2286 | 180 | T1/2" / 2286, PHG 900-H-150 |
Bando Synchro-link 950H 150 | 2413 | 190 | T1/2" / 2413, PHG 950-H-150 |
Bando Synchro-link 985H 150 | 2501.9 | 197 | T1/2" / 2501,9, PHG 985-H-150 |
Bando Synchro-link 1000H 150 | 2540 | 200 | T1/2" / 2540, PHG 1000-H-150 |
Bando Synchro-link 1020H 150 | 2590.8 | 204 | T1/2" / 2590,8, PHG 1020-H-150 |
Bando Synchro-link 1050H 150 | 2667 | 210 | T1/2" / 2667, PHG 1050-H-150 |
Bando Synchro-link 1100H 150 | 2794 | 220 | T1/2" / 2794, PHG 1100-H-150 |
Bando Synchro-link 1130H 150 | 2870.2 | 226 | T1/2" / 2870,2, PHG 1130-H-150 |
Bando Synchro-link 1140H 150 | 2895.6 | 228 | T1/2" / 2895,6, PHG 1140-H-150 |
Bando Synchro-link 1250H 150 | 3175 | 250 | T1/2" / 3175, PHG 1250-H-150 |
Bando Synchro-link 1325H 150 | 3365.5 | 265 | T1/2" / 3365,5, PHG 1325-H-150 |
Bando Synchro-link 1350H 150 | 3429 | 270 | T1/2" / 3429, PHG 1350-H-150 |
Bando Synchro-link 1400H 150 | 3356 | 280 | T1/2" / 3356, PHG 1400-H-150 |
Bando Synchro-link 1680H 150 | 4267.2 | 336 | T1/2" / 4267,2, PHG 1680-H-150 |

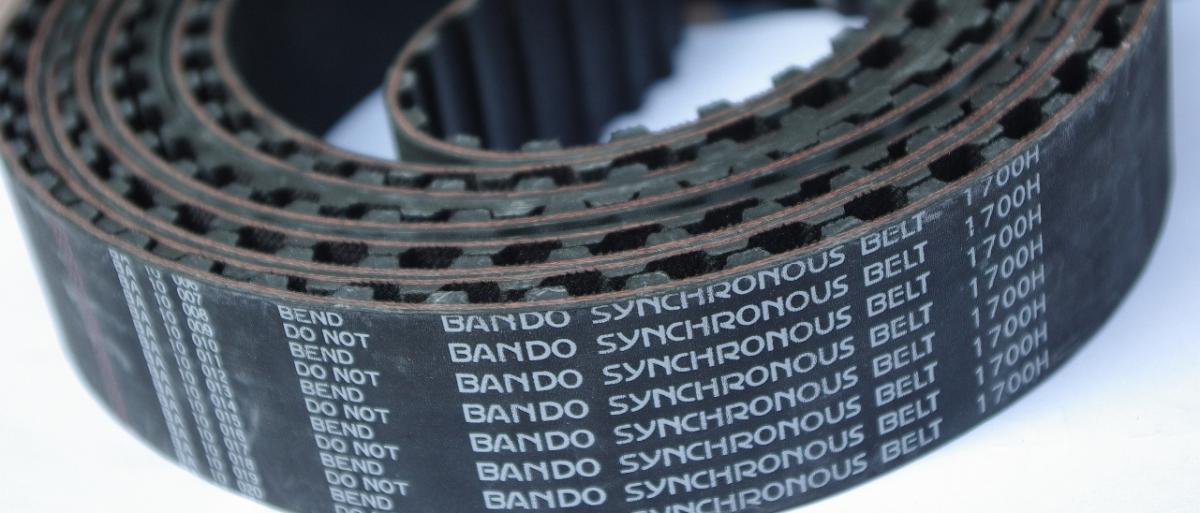

Bando Synchro-link 1700H 150 | 4318 | 340 | T1/2" / 4318, PHG 1700-H-150 |
Зубчасті паси Bando timig belt мають високу якість та точність виготовлення, ми маємо великий склад в Киеві і готові запропонувати адекватну ціну і замінити зубчасті паси Thermold grip-tite, Dunlop, Mitsuboshi, Megadyne isoran, Gates PowerGrip, Fenner Timing belt, D&D synchro power belt, Optibelt-ZR, Contitech, Bestorq,
Михайло Павінов
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua
Каталог приводных ремней Bando | ||
