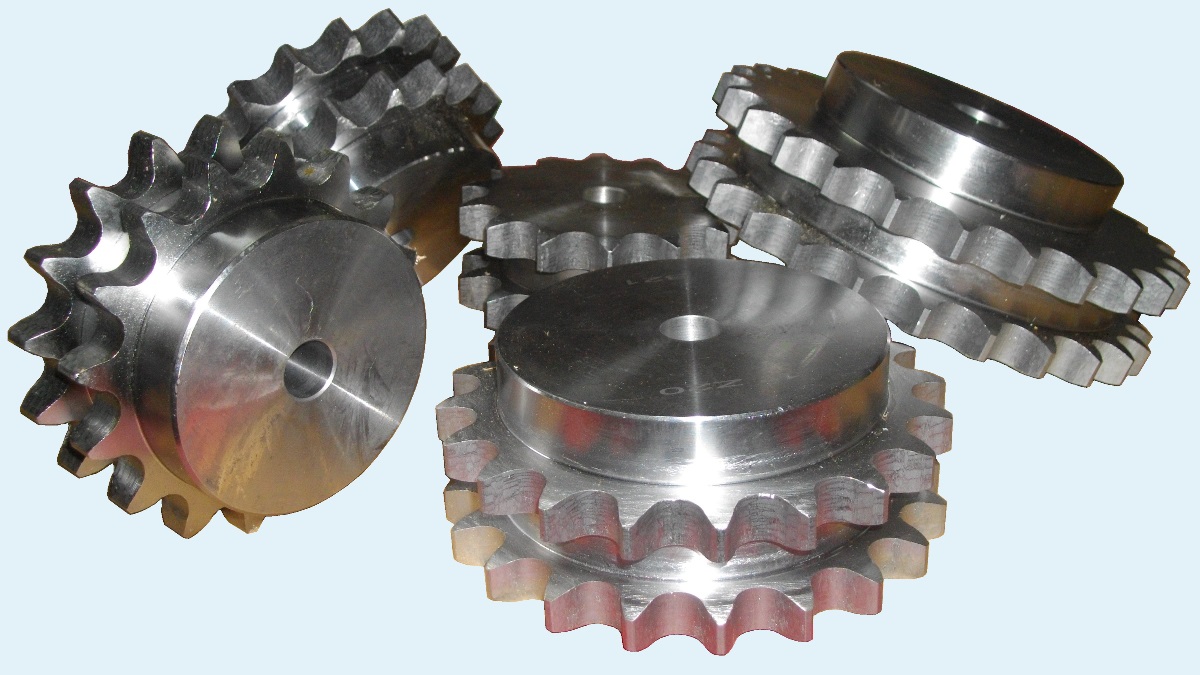

Зірочка для ланцюга "під розточування" - найбільш поширений тип зірочок, тому представлена в найбільшому асортименті. Для побудування нового обладнання ми рекомендуємо використовувати зірочки для ланцюгів "британського" стандарту, а зірочки "американського" стандарту краще за все використовувати під час ремонту, якщо інші типи використовувати не можна.

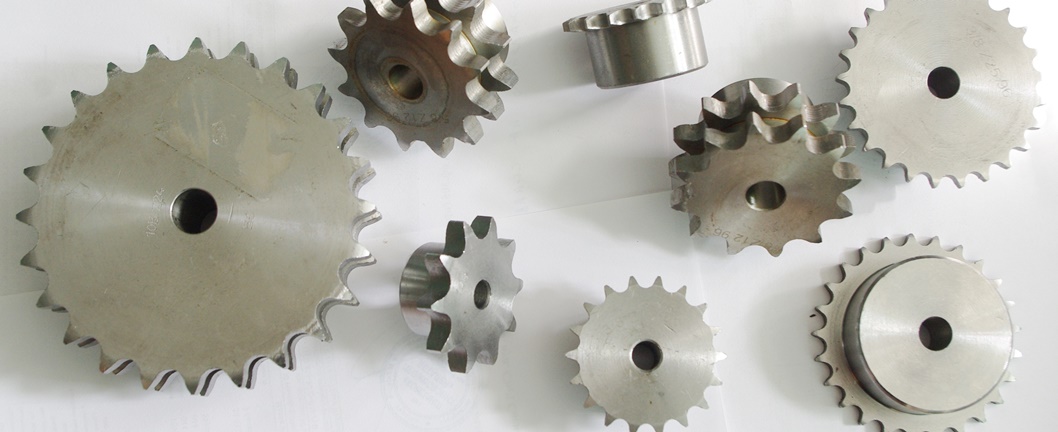

Привідні зірочки Sati виготовлені з вуглецевої сталі з вмістом вуглецю 0,45%. Зуби без термообробки.
Зірочки для роликових ланцюгів типорозміру 16B - крок 25,4 мм, діаметр роліка 15,88 мм.
h1=16.2mm, L=15.8mm, h2=47.7mm, h3=79.6
Z (кількість зубів) | De, мм | Dp, мм | однорядна | двохрядна | трьохрядна |
8 | 77,0 | 66,37 | PS12008 | PD12008 | PT12008 |
9 | 85,0 | 74,27 | PS12009 | PD12009 | PT12009 |
10 | 93,0 | 82,19 | PS12010 | PD12010 | PT12010 |
11 | 99,5 | 90,14 | PS12011 | PD12011 | PT12011 |
12 | 109,0 | 98,14 | PS12012 | PD12012 | PT12012 |
13 | 117,0 | 106,12 | PS12013 | PD12013 | PT12013 |
14 | 125,0 | 114,15 | PS12014 | PD12014 | PT12014 |
15 | 133,0 | 122,17 | PS12015 | PD12015 | PT12015 |
16 | 141,0 | 130,20 | PS12016 | PD12016 | PT12016 |
17 | 149,0 | 138,22 | PS12017 | PD12017 | PT12017 |
18 | 157,0 | 146,28 | PS12018 | PD12018 | PT12018 |
19 | 165,2 | 154,33 | PS12019 | PD12019 | PT12019 |
20 | 173,2 | 162,38 | PS12020 | PD12020 | PT12020 |
21 | 181,2 | 170,43 | PS12021 | PD12021 | PT12021 |
22 | 189,3 | 178,48 | PS12022 | PD12022 | PT12022 |
23 | 197,5 | 186,53 | PS12023 | PD12023 | PT12023 |
24 | 205,5 | 194,59 | PS12024 | PD12024 | PT12024 |
25 | 213,5 | 202,66 | PS12025 | PD12025 | PT12025 |
26 | 221,6 | 210,72 | PS12026 | PD12026 | PT12026 |
27 | 229,6 | 218,79 | PS12027 | PD12027 | PT12027 |
28 | 237,7 | 226,85 | PS12028 | PD12028 | PT12028 |
29 | 245,8 | 234,92 | PS12029 | PD12029 | PT12029 |
30 | 254,0 | 243,00 | PS12030 | PD12030 | PT12030 |
31 | 262,0 | 251,08 | PS12031 | PD12031 | PT12031 |
32 | 270,0 | 259,13 | PS12032 | PD12032 | PT12032 |
33 | 278,5 | 267,21 | PS12033 | PD12033 | PT12033 |
34 | 287,0 | 275,28 | PS12034 | PD12034 | PT12034 |
35 | 296,2 | 283,36 | PS12035 | PD12035 | PT12035 |
36 | 304,6 | 291,44 | PS12036 | PD12036 | PT12036 |
37 | 312,6 | 299,51 | PS12037 | PD12037 | PT12037 |
38 | 320,7 | 307,59 | PS12038 | PD12038 | PT12038 |
39 | 328,8 | 315,67 | PS12039 | PD12039 | PT12039 |
40 | 336,9 | 323,73 | PS12040 | PD12040 | PT12040 |
