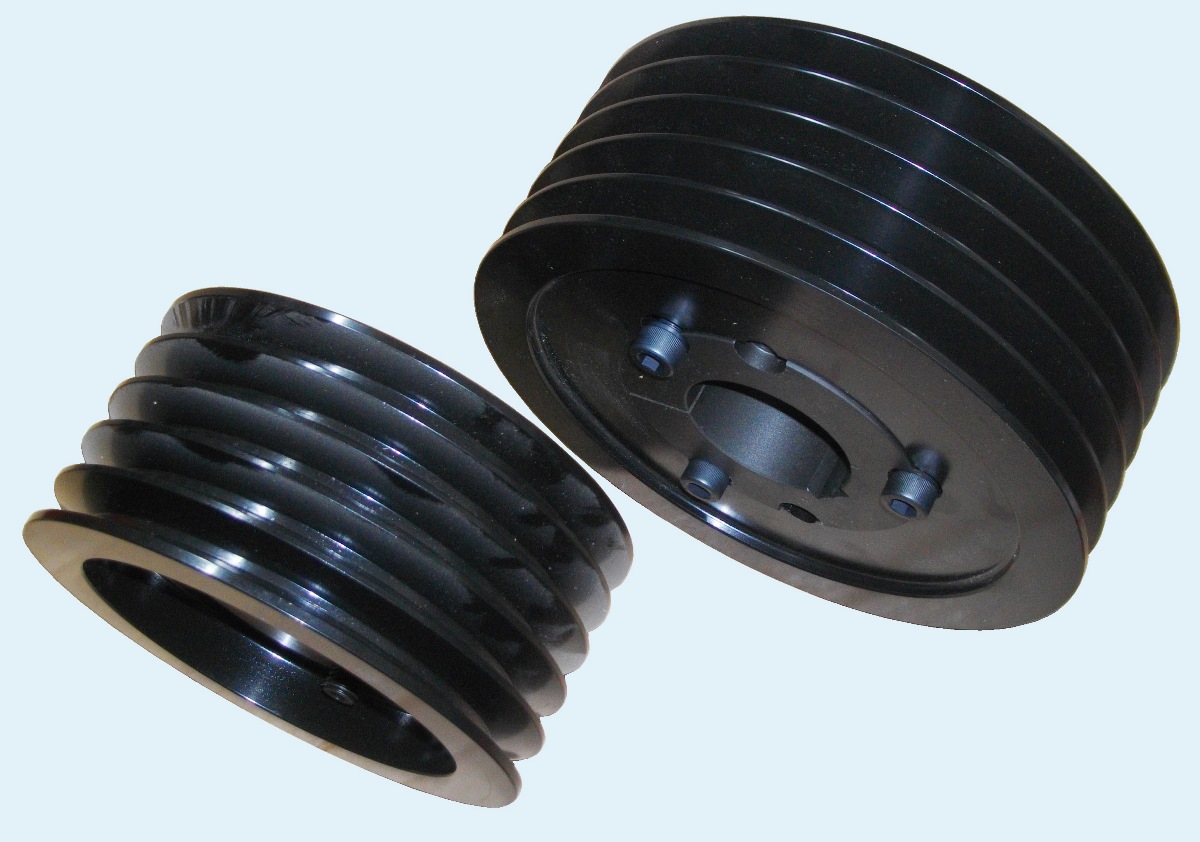

Стандартні шківи для клинових пасів SPC поділені на три конструктивні групи:
- шківи SPC з монтуванням на конічну монтажну втулку (taper bush, taper lock)
- шківи SPC під разточування (посадочний отвір необхідно обробляти самостійно)
- шківи SPC з монтуванням на гладкий вал за допомогою безшпоночної муфти

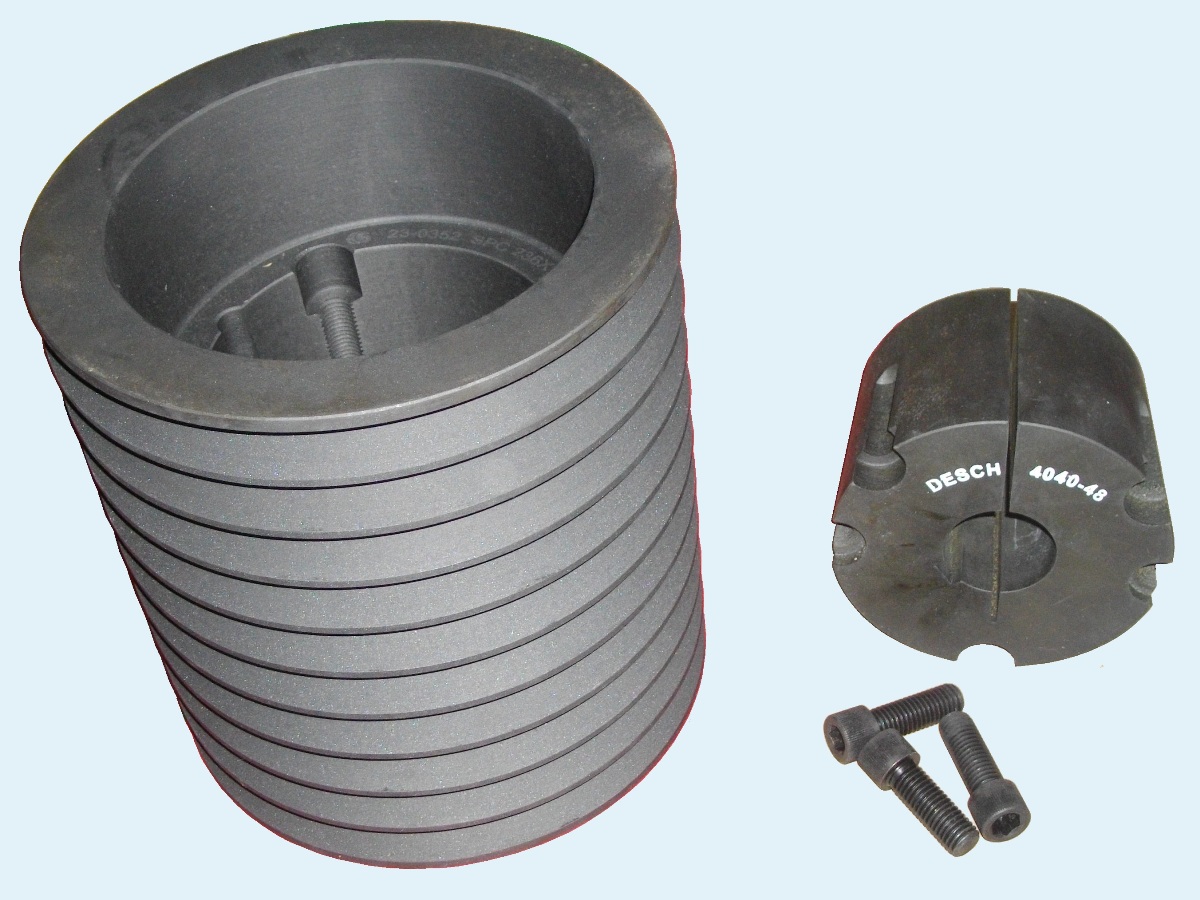

Найбільш поширеним та технологічним є шків з монтуванням на конічну монтажну втулку. Монтаж шківа простий, займає мало часу та не потребує використання спеціального інструменту. При обслуговуванні та ремонті шківи SPC з монтажними втулками Taper lock швидко демонтуються та замінюються. Зазвичай, монтажні втулки Taper bush постачаються з метричними розмірами та отворами. В випадкх крайньої необхідності можливо замовити втулки з дюймовими розмірами.
З шківами профіля SPC використовуються клинові паси наступних типів:
- клиновий класичний пас C/22, С(В)
- клиновий класичний пас з фасонним зубом CX
- вузткий клиновий пас SPC, УВ.
- вузький клиновий пас з фасонним зубом XPC
Клинові шківи Sati SPC виготовлені з сірого чавуна, пройшли балансування.
Основні типорозміри та маркування клинових шківів Sati SPC
расчётный диаметр, мм | маркировка | артикул Sati | внешний диаметр, мм | вспомогательная маркировка |
200 | SPC200-02 (TB 2517) | CT02002 | 210 | SPC200x2 (TB 2517), SPC 200-2-2517, 200SPC2TB2517, 2-SPC-200, SPC 200/2 TB2517, SPC200X2 TL2517, 200C2TL |
250 | SPC250-02 (TB 3020) | CT02502 | 260 | SPC250x2 (TB 3020), SPC 250-2-3020, 250SPC2TB3020, 2-SPC-250, SPC 250/2 TB3020, SPC250X2 TL3020, 250C2TL |
280 | SPC280-02 (TB 3020) | CT02802 | 290 | SPC280x2 (TB 3020), SPC 280-2-3020, 280SPC2TB3020, 2-SPC-280, SPC 280/2 TB3020, SPC280X2 TL3020, 280C2TL |
335 | SPC335-02 (TB 3020) | CT03352 | 345 | SPC335x2 (TB 3020), SPC 335-2-3020, 335SPC2TB3020, 2-SPC-335, SPC 335/2 TB3020, SPC335X2 TL3020, 335C2TL |
расчётный диаметр, мм | маркировка | артикул Sati | внешний диаметр, мм | вспомогательная маркировка |
200 | SPC200-03 (TB 2517) | CT02003 | 210 | SPC200x3 (TB 2517), PHP 3SPC200TB, SPC 200-3-2517, 200SPC3TB2517, 3-SPC-200, SPC 200/3 TB2517, SPC200X3 TL2517, 200C3TL |
212 | SPC212-03 (TB 3020) | CT02123 | 222 | SPC212x3 (TB 3020), PHP 3SPC212TB, SPC 212-3-3020, 212SPC3TB3020, 3-SPC-212, SPC 212/3 TB3020, SPC212X3 TL3020, 212C3TL |
224 | SPC224-03 (TB 3020) | CT02243 | 234 | SPC224x3 (TB 3020), PHP 3SPC224TB, SPC 224-3-3020, 224SPC3TB3020, 3-SPC-224, SPC 224/3 TB3020, SPC224X3 TL3020, 224C3TL |
236 | SPC236-03 (TB 3020) | CT02363 | 246 | SPC236x3 (TB 3020), PHP 3SPC236TB, SPC 236-3-3020, 236SPC3TB3020, 3-SPC-236, SPC 236/3 TB3020, SPC236X3 TL3020, 236C3TL |
250 | SPC250-03 (TB 3020) | CT02503 | 260 | SPC250x3 (TB 3020), PHP 3SPC250TB, SPC 250-3-3020, 250SPC3TB3020, 3-SPC-250, SPC 250/3 TB3020, SPC250X3 TL3020, 250C3TL |
265 | SPC265-03 (TB 3535) | CT02653 | 275 | SPC265x3 (TB 3535), PHP 3SPC265TB, SPC 265-3-3535, 265SPC3TB3535, 3-SPC-265, SPC 265/3 TB3535, SPC265X3 TL3535, 265C3TL |
280 | SPC280-03 (TB 3535) | CT02803 | 290 | SPC280x3 (TB 3535), PHP 3SPC280TB, SPC 280-3-3535, 280SPC3TB3535, 3-SPC-280, SPC 280/3 TB3535, SPC280X3 TL3535, 280C3TL |
300 | SPC300-03 (TB 3535) | CT03003 | 310 | SPC300x3 (TB 3535), PHP 3SPC300TB, SPC 300-3-3535, 300SPC3TB3535, 3-SPC-300, SPC 300/3 TB3535, SPC300X3 TL3535, 300C3TL |
315 | SPC315-03 (TB 3535) | CT03153 | 325 | SPC315x3 (TB 3535), PHP 3SPC315TB, SPC 315-3-3535, 315SPC3TB3535, 3-SPC-315, SPC 315/3 TB3535, SPC315X3 TL3535, 315C3TL |
335 | SPC335-03 (TB 3535) | CT03353 | 345 | SPC335x3 (TB 3535), PHP 3SPC335TB, SPC 335-3-3535, 335SPC3TB3535, 3-SPC-335, SPC 335/3 TB3535, SPC335X3 TL3535, 335C3TL |
355 | SPC355-03 (TB 3535) | CT03553 | 365 | SPC355x3 (TB 3535), PHP 3SPC355TB, SPC 355-3-3535, 355SPC3TB3535, 3-SPC-355, SPC 355/3 TB3535, SPC355X3 TL3535, 355C3TL |
375 | SPC375-03 (TB 3535) | CT03753 | 385 | SPC375x3 (TB 3535), PHP 3SPC375TB, SPC 375-3-3535, 375SPC3TB3535, 3-SPC-375, SPC 375/3 TB3535, SPC375X3 TL3535, 375C3TL |
400 | SPC400-03 (TB 3535) | CT04003 | 410 | SPC400x3 (TB 3535), PHP 3SPC400TB, SPC 400-3-3535, 400SPC3TB3535, 3-SPC-400, SPC 400/3 TB3535, SPC400X3 TL3535, 400C3TL |
425 | SPC425-03 (TB 3535) | CT04253 | 435 | SPC425x3 (TB 3535), PHP 3SPC425TB, SPC 425-3-3535, 425SPC3TB3535, 3-SPC-425, SPC 425/3 TB3535, SPC425X3 TL3535, 400C3TL |
450 | SPC450-03 (TB 3535) | CT04503 | 460 | SPC450x3 (TB 3535), PHP 3SPC450TB, SPC 450-3-3535, 450SPC3TB3535, 3-SPC-450, SPC 450/3 TB3535, SPC450X3 TL3535, 450C3TL |
475 | SPC475-03 (TB 3535) | CT04753 | 485 | SPC475x3 (TB 3535), PHP 3SPC475TB, SPC 475-3-3535, 475SPC3TB3535, 3-SPC-475, SPC 475/3 TB3535, SPC475X3 TL3535, 475C3TL |
500 | SPC500-03 (TB 3535) | CT05003 | 510 | SPC500x3 (TB 3535), PHP 3SPC500TB, SPC 500-3-3535, 500SPC3TB3535, 3-SPC-500, SPC 500/3 TB3535, SPC500X3 TL3535, 500C3TL |
530 | SPC530-03 (TB 3535) | CT05303 | 540 | SPC530x3 (TB 3535), PHP 3SPC530TB, SPC 530-3-3535, 530SPC3TB3535, 3-SPC-530, SPC 530/3 TB3535, SPC530X3 TL3535, 530C3TL |
560 | SPC560-03 (TB 3535) | CT05603 | 570 | SPC560x3 (TB 3535), PHP 3SPC560TB, SPC 560-3-3535, 560SPC3TB3535, 3-SPC-560, SPC 560/3 TB3535, SPC560X3 TL3535, 560C3TL |
630 | SPC630-03 (TB 4040) | CT06303 | 640 | SPC630x3 (TB 4040), PHP 3SPC630TB, SPC 630-3-4040, 630SPC3TB4040, 3-SPC-630, SPC 630/3 TB4040, SPC630X3 TL4040, 630C3TL |
710 | SPC710-03 (TB 4545) | CT07103 | 720 | SPC710x3 (TB 4545), PHP 3SPC710TB, SPC 710-3-4545, 710SPC3TB4545, 3-SPC-710, SPC 710/3 TB4545, SPC710X3 TL4545, 710C3TL |
800 | SPC800-03 (TB 4545) | CT08003 | 810 | SPC800x3 (TB 4545), PHP 3SPC800TB, SPC 800-3-4545, 800SPC3TB4545, 3-SPC-800, SPC 800/3 TB4545, SPC800X3 TL4545, 800C3TL |
1000 | SPC1000-03 (TB 5050) | CT10003 | 1010 | SPC1000x3 (TB 5050), PHP 3SPC1000TB, SPC 1000-3-5050, 1000SPC3TB5050, 3-SPC-1000, SPC 1000/3 TB5050, SPC1000X3 TL5050, 1000C3TL |
1250 | SPC1250-03 (TB 5050) | CT12503 | 1260 | SPC1250x3 (TB 5050), PHP 3SPC1250TB, SPC1250-3-5050, 1250SPC3TB5050, 3-SPC-1250, SPC 1250/3 TB5050, SPC1250x3 TL5050, 1250C3TL |
расчётный диаметр, мм | маркировка | артикул Sati | внешний диаметр, мм | вспомогательная маркировка |
200 | SPC200-04 (TB 3020) | CT02004 | 210 | SPC200x4 (TB 3020), PHP 4SPC200TB, SPC 200-4-3020, 200SPC4TB3020, 4-SPC-200, SPC 200/4 TB3020, SPC200X4 TL3020, 200C4TL |
212 | SPC212-04 (TB 3020) | CT02124 | 222 | SPC212x4 (TB 3020), PHP 4SPC212TB, SPC 212-4-3020, 212SPC4TB3020, 4-SPC-212, SPC 212/4 TB3020, SPC212X4 TL3020, 212C4TL |
224 | SPC224-04 (TB 3535) | CT02244 | 234 | SPC224x4 (TB 3535), PHP 4SPC224TB, SPC 224-4-3535, 224SPC4TB3535, 4-SPC-224, SPC 224/4 TB3535, SPC224X4 TL3535, 224C4TL |
236 | SPC236-04 (TB 3535) | CT02364 | 246 | SPC236x4 (TB 3535), PHP 4SPC236TB, SPC 236-4-3535, 236SPC4TB3535, 4-SPC-236, SPC 236/4 TB3535, SPC236X4 TL3535, 236C4TL |
250 | SPC250-04 (TB 3535) | CT02504 | 260 | SPC250x4 (TB 3535), PHP 4SPC250TB, SPC 250-4-3535, 250SPC4TB3535, 4-SPC-250, SPC 250/4 TB3535, SPC250X4 TL3535, 250C4TL |
265 | SPC265-04 (TB 3535) | CT02654 | 275 | SPC265x4 (TB 3535), PHP 4SPC265TB, SPC 265-4-3535, 265SPC4TB3535, 4-SPC-265, SPC 265/4 TB3535, SPC265X4 TL3535, 265C4TL |
280 | SPC280-04 (TB 3535) | CT02804 | 290 | SPC280x4 (TB 3535), PHP 4SPC280TB, SPC 280-4-3535, 280SPC4TB3535, 4-SPC-280, SPC 280/4 TB3535, SPC280X4 TL3535, 280C4TL |
300 | SPC300-04 (TB 3535) | CT03004 | 310 | SPC300x4 (TB 3535), PHP 4SPC300TB, SPC 300-4-3535, 300SPC4TB3535, 4-SPC-300, SPC 300/4 TB3535, SPC300X4 TL3535, 300C4TL |
315 | SPC315-04 (TB 3535) | CT03154 | 325 | SPC315x4 (TB 3535), PHP 4SPC315TB, SPC 315-4-3535, 315SPC4TB3535, 4-SPC-315, SPC 315/4 TB3535, SPC315X4 TL3535, 315C4TL |
335 | SPC335-04 (TB 3535) | CT03354 | 345 | SPC335x4 (TB 3535), PHP 4SPC335TB, SPC 335-4-3535, 335SPC4TB3535, 4-SPC-335, SPC 335/4 TB3535, SPC335X4 TL3535, 335C4TL |
355 | SPC355-04 (TB 3535) | CT03554 | 365 | SPC355x4 (TB 3535), PHP 4SPC355TB, SPC 355-4-3535, 355SPC4TB3535, 4-SPC-355, SPC 355/4 TB3535, SPC355X4 TL3535, 355C4TL |
375 | SPC375-04 (TB 3535) | CT03754 | 385 | SPC375x4 (TB 3535), PHP 4SPC375TB, SPC 375-4-3535, 375SPC4TB3535, 4-SPC-375, SPC 375/4 TB3535, SPC375X4 TL3535, 375C4TL |
400 | SPC400-04 (TB 3535) | CT04004 | 410 | SPC400x4 (TB 3535), PHP 4SPC400TB, SPC 400-4-3535, 400SPC4TB3535, 4-SPC-400, SPC 400/4 TB3535, SPC400X4 TL3535, 400C4TL |
425 | SPC425-04 (TB 3535) | CT04254 | 435 | SPC425x4 (TB 3535), PHP 4SPC425TB, SPC 425-4-3535, 425SPC4TB3535, 4-SPC-425, SPC 425/4 TB3535, SPC425X4 TL3535, 425C4TL |
450 | SPC450-04 (TB 3535) | CT04504 | 460 | SPC450x4 (TB 3535), PHP 4SPC450TB, SPC 450-4-3535, 450SPC4TB3535, 4-SPC-450, SPC 450/4 TB3535, SPC450X4 TL3535, 450C4TL |
475 | SPC475-04 (TB 3535) | CT04754 | 485 | SPC475x4 (TB 3535), PHP 4SPC475TB, SPC 475-4-3535, 475SPC4TB3535, 4-SPC-475, SPC 475/4 TB3535, SPC475X4 TL3535, 475C4TL |
500 | SPC500-04 (TB 3535) | CT05004 | 510 | SPC500x4 (TB 3535), PHP 4SPC500TB, SPC 500-4-3535, 500SPC4TB3535, 4-SPC-500, SPC 500/4 TB3535, SPC500X4 TL3535, 500C4TL |
530 | SPC530-04 (TB 4040) | CT05304 | 540 | SPC530x4 (TB 4040), PHP 4SPC530TB, SPC 530-4-4040, 530SPC4TB4040, 4-SPC-530, SPC 530/4 TB4040, SPC530X4 TL4040, 530C4TL |
560 | SPC560-04 (TB 4040) | CT05604 | 570 | SPC560x4 (TB 4040), PHP 4SPC560TB, SPC 560-4-4040, 560SPC4TB4040, 4-SPC-560, SPC 560/4 TB4040, SPC560X4 TL4040, 560C4TL |
630 | SPC630-04 (TB 4545) | CT06304 | 640 | SPC630x4 (TB 4545), PHP 4SPC630TB, SPC 630-4-4545, 630SPC4TB4545, 4-SPC-630, SPC 630/4 TB4545, SP630X4 TL4545, 630C4TL |
710 | SPC710-04 (TB 5050) | CT07104 | 720 | SPC710x4 (TB 5050), PHP 4SPC710TB, SPC 710-4-5050, 710SPC4TB5050, 4-SPC-710, SPC 710/4 TB5050, SPC710X4 TL5050, 710C4TL |
800 | SPC800-04 (TB 5050) | CT08004 | 810 | SPC800x4 (TB 5050), PHP 4SPC800TB, SPC 800-4-5050, 800SPC4TB5050, 4-SPC-800, SPC 800/4 TB5050, SPC800X4 TL5050, 800C4TL |
1000 | SPC1000-04 (TB 5050) | CT10004 | 1010 | SPC1000x4 (TB 5050), PHP 4SPC1000TB, SPC 1000-4-5050, 1000SPC4TB5050, 4-SPC-1000, SPC 1000/4 TB5050, SPC1000X4 TL5050, 1000C4TL |
1250 | SPC1250-04 (TB 5050) | CT12504 | 1260 | SPC1250x4 (TB 5050), PHP 4SPC1250TB, SPC 1250-4-5050, 1250SPC4TB5050, 4-SPC-1250, SPC 1250/4 TB5050, SPC1250X4 TL5050, 1250C4TL |
розрахунковий діаметр, мм | маркування | артикул Sati | зовнішній діаметр, мм | додаткове маркування |
200 | SPC200-05 (TB 3535) | CT02005 | 210 | SPC200x5 (TB 3535), PHP 5SPC200TB, SPC 200-5-3535, 200SPC5TB3535, 5-SPC-200, SPC 200/5 TB3535, SPC200X5 TL3535, 200C5TL |
212 | SPC212-05 (TB 3535) | CT02125 | 222 | SPC212x5 (TB 3535), PHP 5SPC212TB, SPC 212-5-3535, 212SPC5TB3535, 5-SPC-212, SPC 212/5 TB3535, SPC212X5 TL3535, 212C5TL |
224 | SPC224-05 (TB 3535) | CT02245 | 234 | SPC224x5 (TB 3535), PHP 5SPC224TB, SPC 224-5-3535, 224SPC5TB3535, 5-SPC-224, SPC 224/5 TB3535, SPC224X5 TL3535, 224C5TL |
236 | SPC236-05 (TB 3535) | CT02365 | 246 | SPC236x5 (TB 3535), PHP 5SPC236TB, SPC 236-5-3535, 236SPC5TB3535, 5-SPC-236, SPC 236/5 TB3535, SPC236X5 TL3535, 236C5TL |
250 | SPC250-05 (TB 3535) | CT02505 | 260 | SPC250x5 (TB 3535), PHP 5SPC250TB, SPC 250-5-3535, 250SPC5TB3535, 5-SPC-250, SPC 250/5 TB3535, SPC250X5 TL3535, 250C5TL |
265 | SPC265-05 (TB 3535) | CT02655 | 275 | SPC265x5 (TB 3535), PHP 5SPC265TB, SPC 265-5-3535, 265SPC5TB3535, 5-SPC-265, SPC 265/5 TB3535, SPC265X5 TL3535, 265C5TL |
280 | SPC280-05 (TB 3535) | CT02805 | 290 | SPC280x5 (TB 3535), PHP 5SPC280TB, SPC 280-5-3535, 280SPC5TB3535, 5-SPC-280, SPC 280/5 TB3535, SPC280X5 TL3535, 280C5TL |
300 | SPC300-05 (TB 3535) | CT03005 | 310 | SPC300x5 (TB 3535), PHP 5SPC300TB, SPC 300-5-3535, 300SPC5TB3535, 5-SPC-300, SPC 300/5 TB3535, SPC300X5 TL3535, 300C5TL |
315 | SPC315-05 (TB 3535) | CT03155 | 325 | SPC315x5 (TB 3535), PHP 5SPC315TB, SPC 315-5-3535, 315SPC5TB3535, 5-SPC-315, SPC 315/5 TB3535, SPC315X5 TL3535, 315C5TL |
335 | SPC335-05 (TB 3535) | CT03355 | 345 | SPC335x5 (TB 3535), PHP 5SPC335TB, SPC 335-5-3535, 335SPC5TB3535, 5-SPC-335, SPC 335/5 TB3535, SPC335X5 TL3535, 335C5TL |
355 | SPC355-05 (TB 3535) | CT03555 | 365 | SPC355x5 (TB 3535), PHP 5SPC355TB, SPC 355-5-3535, 355SPC5TB3535, 5-SPC-355, SPC 355/5 TB3535, SPC355X5 TL3535, 355C5TL |
375 | SPC375-05 (TB 3535) | CT03755 | 385 | SPC375x5 (TB 3535), PHP 5SPC375TB, SPC 375-5-3535, 375SPC5TB3535, 5-SPC-375, SPC 375/5 TB3535, SPC375X5 TL3535, 375C5TL |
400 | SPC400-05 (TB 3535) | CT04005 | 410 | SPC400x5 (TB 3535), PHP 5SPC400TB, SPC 400-5-3535, 400SPC5TB3535, 5-SPC-400, SPC 400/5 TB3535, SPC400X5 TL3535, 400C5TL |
425 | SPC425-05 (TB 3535) | CT04255 | 435 | SPC425x5 (TB 3535), PHP 5SPC425TB, SPC 425-5-3535, 425SPC5TB3535, 5-SPC-425, SPC 425/5 TB3535, SPC425X5 TL3535, 425C5TL |
450 | SPC450-05 (TB 4040) | CT04505 | 460 | SPC450x5 (TB 4040), PHP 5SPC450TB, SPC 450-5-4040, 450SPC5TB4040, 5-SPC-450, SPC 450/5 TB4040, SPC450X5 TL4040, 450C5TL |
475 | SPC475-05 (TB 4040) | CT04755 | 485 | SPC475x5 (TB 4040), PHP 5SPC475TB, SPC 475-5-4040, 475SPC5TB4040, 5-SPC-475, SPC 475/5 TB4040, SPC475X5 TL4040, 475C5TL |
500 | SPC500-05 (TB 4040) | CT05005 | 510 | SPC500x5 (TB 4040), PHP 5SPC500TB, SPC 500-5-4040, 500SPC5TB4040, 5-SPC-500, SPC 500/5 TB4040, SPC500X5 TL4040, 500C5TL |
530 | SPC530-05 (TB 4545) | CT05305 | 540 | SPC530x5 (TB 4545), PHP 5SPC530TB, SPC 530-5-4545, 530SPC5TB4545, 5-SPC-530, SPC 530/5 TB4545, SPC530X5 TL4545, 530C5TL |
560 | SPC560-05 (TB 4545) | CT05605 | 570 | SPC560x5 (TB 4545), PHP 5SPC560TB, SPC 560-5-4545, 560SPC5TB4545, 5-SPC-560, SPC 560/5 TB4545, SPC560X5 TL4545, 560C5TL |
630 | SPC630-05 (TB 5050) | CT06305 | 640 | SPC630x5 (TB 5050), PHP 5SPC630TB, SPC 630-5-5050, 630SPC5TB5050, 5-SPC-630, SPC 630/5 TB5050, SPC630X5 TL5050, 630C5TL |
710 | SPC710-05 (TB 5050) | CT07105 | 720 | SPC710x5 (TB 5050), PHP 5SPC710TB, SPC 710-5-5050, 710SPC5TB5050, 5-SPC-710, SPC 710/5 TB5050, SPC710X5 TL5050, 710C5TL |
800 | SPC800-05 (TB 5050) | CT08005 | 810 | SPC800x5 (TB 5050), PHP 5SPC800TB, SPC 800-5-5050, 800SPC5TB5050, 5-SPC-800, SPC 800/5 TB5050, SPC800X5 TL5050, 800C5TL |
1000 | SPC1000-05 (TB 5050) | CT10005 | 1010 | SPC1000x5 (TB 5050), PHP 5SPC1000TB, SPC 1000-5-5050, 1000SPC5TB5050, 5-SPC-1000, SPC 1000/5 TB5050, SPC1000X5 TL5050, 1000C5TL |
1250 | SPC1250-05 (TB 5050) | CT12505 | 1260 | SPC1250x5 (TB 5050), PHP 5SPC1250TB, SPC 1250-5-5050, 1250SPC5TB5050, 5-SPC-1250, SPC 1250/5 TB5050, SPC1250X5 TL5050, 1250C5TL |
расчётный диаметр, мм | маркировка | артикул Sati | внешний диаметр, мм | вспомогательная маркировка |
200 | SPC200-06 (TB 3535) | CT02006 | 210 | SPC200x6 (TB 3535), PHP 6SPC200TB, SPC 200-6-3535, 200SPC6TB3535, 6-SPC-200, SPC 200/6 TB3535, SPC200X6 TL3535, 200C6TL |
212 | SPC212-06 (TB 3535) | CT02126 | 222 | SPC212x6 (TB 3535), PHP 6SPC212TB, SPC 212-6-3535, 212SPC6TB3535, 6-SPC-212, SPC 212/6 TB3535, SPC212X6 TL3535, 212C6TL |
224 | SPC224-06 (TB 3535) | CT02246 | 234 | SPC224x6 (TB 3535), PHP 6SPC224TB, SPC 224-6-3535, 224SPC6TB3535, 6-SPC-224, SPC 224/6 TB3535, SPC224X6 TL3535, 224C6TL |
236 | SPC236-06 (TB 3535) | CT02366 | 246 | SPC236x6 (TB 3535), PHP 6SPC236TB, SPC 236-6-3535, 236SPC6TB3535, 6-SPC-236, SPC 236/6 TB3535, SPC236X6 TL3535, 236C6TL |
250 | SPC250-06 (TB 3535) | CT02506 | 260 | SPC250x6 (TB 3535), PHP 6SPC250TB, SPC 250-6-3535, 250SPC6TB3535, 6-SPC-250, SPC 250/6 TB3535, SPC250X6 TL3535, 250C6TL |
265 | SPC265-06 (TB 3535) | CT02656 | 275 | SPC265x6 (TB 3535), PHP 6SPC265TB, SPC 265-6-3535, 265SPC6TB3535, 6-SPC-265, SPC 265/6 TB3535, SPC265X6 TL3535, 265C6TL |
280 | SPC280-06 (TB 3535) | CT02806 | 290 | SPC280x6 (TB 3535), PHP 6SPC280TB, SPC 280-6-3535, 280SPC6TB3535, 6-SPC-280, SPC 280/6 TB3535, SPC280X6 TL3535, 280C6TL |
300 | SPC300-06 (TB 3535) | CT03006 | 310 | SPC300x6 (TB 3535), PHP 6SPC300TB, SPC 300-6-3535, 300SPC6TB3535, 6-SPC-300, SPC 300/6 TB3535, SPC300X6 TL3535, 300C6TL |
315 | SPC315-06 (TB 3535) | CT03156 | 325 | SPC315x6 (TB 3535), PHP 6SPC315TB, SPC 315-6-3535, 315SPC6TB3535, 6-SPC-315, SPC 315/6 TB3535, SPC315X6 TL3535, 315C6TL |
335 | SPC335-06 (TB 3535) | CT03356 | 345 | SPC335x6 (TB 3535), PHP 6SPC335TB, SPC 335-6-3535, 335SPC6TB3535, 6-SPC-335, SPC 335/6 TB3535, SPC335X6 TL3535, 335C6TL |
355 | SPC355-06 (TB 3535) | CT03556 | 365 | SPC355x6 (TB 3535), PHP 6SPC355TB, SPC 355-6-3535, 355SPC6TB3535, 6-SPC-355, SPC 355/6 TB3535, SPC355X6 TL3535, 355C6TL |
375 | SPC375-06 (TB 4040) | CT03756 | 385 | SPC375x6 (TB 4040), PHP 6SPC375TB, SPC 375-6-4040, 375SPC6TB4040, 6-SPC-375, SPC 375/6 TB4040, SPC375X6 TL4040, 375C6TL |
400 | SPC400-06 (TB 4040) | CT04006 | 410 | SPC400x6 (TB 4040), PHP 6SPC400TB, SPC 400-6-4040, 400SPC6TB4040, 6-SPC-400, SPC 400/6 TB4040, SPC400X6 TL4040, 400C6TL |
425 | SPC425-06 (TB 4040) | CT04256 | 435 | SPC425x6 (TB 4040), PHP 6SPC425TB, SPC 425-6-4040, 425SPC6TB4040, 6-SPC-425, SPC 425/6 TB4040, SPC425X6 TL4040, 425C6TL |
450 | SPC450-06 (TB 4545) | CT04506 | 460 | SPC450x6 (TB 4545), PHP 6SPC450TB, SPC 450-6-4545, 450SPC6TB4545, 6-SPC-450, SPC 450/6 TB4545, SPC450X6 TL4545, 450C6TL |
475 | SPC475-06 (TB 4545) | CT04756 | 485 | SPC475x6 (TB 4545), PHP 6SPC475TB, SPC 475-6-4545, 475SPC6TB4545, 6-SPC-475, SPC 475/6 TB4545, SPC475X6 TL4545, 475C6TL |
500 | SPC500-06 (TB 4545) | CT05006 | 510 | SPC500x6 (TB 4545), PHP 6SPC500TB, SPC 500-6-4545, 500SPC6TB4545, 6-SPC-500, SPC 500/6 TB4545, SPC500X6 TL4545, 500C6TL |
530 | SPC530-06 (TB 5050) | CT05306 | 540 | SPC530x6 (TB 5050), PHP 6SPC530TB, SPC 530-6-5050, 530SPC6TB5050, 6-SPC-530, SPC 530/6 TB5050, SPC530X6 TL5050, 530C6TL |
560 | SPC560-06 (TB 5050) | CT05606 | 570 | SPC560x6 (TB 5050), PHP 6SPC560TB, SPC 560-6-5050, 560SPC6TB5050, 6-SPC-560, SPC 560/6 TB5050, SPC560X6 TL5050, 560C6TL |
630 | SPC630-06 (TB 5050) | CT06306 | 640 | SPC630x6 (TB 5050), PHP 6SPC630TB, SPC 630-6-5050, 630SPC6TB5050, 6-SPC-630, SPC 630/6 TB5050, SPC630X6 TL5050, 630C6TL |
710 | SPC710-06 (TB 5050) | CT07106 | 720 | SPC710x6 (TB 5050), PHP 6SPC710TB, SPC 710-6-5050, 710SPC6TB5050, 6-SPC-710, SPC 710/6 TB5050, SPC710X6 TL5050, 710C6TL |
800 | SPC800-06 (TB 5050) | CT08006 | 810 | SPC800x6 (TB 5050), PHP 6SPC800TB, SPC 800-6-5050, 800SPC6TB5050, 6-SPC-800, SPC 800/6 TB5050, SPC800X6 TL5050, 800C6TL |
1000 | SPC1000-06 (TB 5050) | CT10006 | 1010 | SPC1000x6 (TB 5050), PHP 6SPC1000TB, SPC 1000-6-5050, 1000SPC6TB5050, 6-SPC-1000, SPC 1000/6 TB5050, SPC1000X6 TL5050, 1000C6TL |
1250 | SPC1250-06 (TB 5050) | CT12506 | 1260 | SPC1250x6 (TB 5050), PHP 6SPC1250TB, SPC 1250-6-5050, 1250SPC6TB5050, 6-SPC-1250, SPC 1250/6 TB5050, SPC1250X6 TL5050, 1250C6TL |
расчётный диаметр, мм | маркировка | артикул Sati | внешний диаметр, мм | вспомогательная маркировка |
200 | SPC200-08 (TB 3535) | CT02008 | 210 | SPC200x8 (TB 3535), PHP 8SPC200TB, SPC 200-8-3535, 200SPC8TB3535, 8-SPC-200, SPC 200/8 TB3535, SPC200X8 TL3535, 200C8TL |
212 | SPC212-08 (TB 3535) | CT02128 | 222 | SPC212x8 (TB 3535), PHP 8SPC212TB, SPC 212-8-3535, 212SPC8TB3535, 8-SPC-212, SPC 212/8 TB3535, SPC212X8 TL3535, 212C8TL |
224 | SPC224-08 (TB 3535) | CT02248 | 234 | SPC224x8 (TB 3535), PHP 8SPC224TB, SPC 224-8-3535, 224SPC8TB3535, 8-SPC-224, SPC 224/8 TB3535, SPC224X8 TL3535, 224C8TL |
236 | SPC236-08 (TB 3535) | CT02368 | 246 | SPC236x8 (TB 3535), PHP 8SPC236TB, SPC 236-8-3535, 236SPC8TB3535, 8-SPC-236, SPC 236/8 TB3535, SPC236X8 TL3535, 236C8TL |
250 | SPC250-08 (TB 3535) | CT02508 | 260 | SPC250x8 (TB 3535), PHP 8SPC250TB, SPC 250-8-3535, 250SPC8TB3535, 8-SPC-250, SPC 250/8 TB3535, SPC250X8 TL3535, 250C8TL |
265 | SPC265-08 (TB 3535) | CT02658 | 275 | SPC265x8 (TB 3535), PHP 8SPC265TB, SPC 265-8-3535, 265SPC8TB3535, 8-SPC-265, SPC 265/8 TB3535, SPC265X8 TL3535, 265C8TL |
280 | SPC280-08 (TB 3535) | CT02808 | 290 | SPC280x8 (TB 3535), PHP 8SPC280TB, SPC 280-8-3535, 280SPC8TB3535, 8-SPC-280, SPC 280/8 TB3535, SPC280X8 TL3535, 280C8TL |
300 | SPC300-08 (TB 4040) | CT03008 | 310 | SPC300x8 (TB 4040), PHP 8SPC300TB, SPC 300-8-4040, 300SPC8TB4040, 8-SPC-300, SPC 300/8 TB4040, SPC300X8 TL4040, 300C8TL |
315 | SPC315-08 (TB 4040) | CT03158 | 325 | SPC315x8 (TB 4040), PHP 8SPC315TB, SPC 315-8-4040, 315SPC8TB4040, 8-SPC-315, SPC 315/8 TB4040, SPC315X8 TL4040, 315C8TL |
335 | SPC335-08 (TB 4040) | CT03358 | 345 | SPC335x8 (TB 4040), PHP 8SPC335TB, SPC 355-8-4040, 335SPC8TB4040, 8-SPC-335, SPC 335/8 TB4040, SPC315X8 TL4040, 335C8TL |
355 | SPC355-08 (TB 4040) | CT03558 | 365 | SPC355x8 (TB 4040), PHP 8SPC355TB, SPC 355-8-4040, 355SPC8TB4040, 8-SPC-355, SPC 355/8 TB4040, SPC355X8 TL4040, 355C8TL |
375 | SPC375-08 (TB 4545) | CT03758 | 385 | SPC375x8 (TB 4545), PHP 8SPC375TB, SPC 375-8-4545, 375SPC8TB4545, 8-SPC-375, SPC 375/8 TB4545, SPC375X8 TL4545, 375C8TL |
400 | SPC400-08 (TB 4545) | CT04008 | 410 | SPC400x8 (TB 4545), PHP 8SPC400TB, SPC 400-8-4545, 400SPC8TB4545, 8-SPC-400, SPC 400/8 TB4545, SPC400X8 TL4545, 400C8TL |
425 | SPC425-08 (TB 4545) | CT04258 | 435 | SPC425x8 (TB 4545), PHP 8SPC425TB, SPC 425-8-4545, 425SPC8TB4545, 8-SPC-425, SPC 425/8 TB4545, SPC425X8 TL4545, 425C8TL |
450 | SPC450-08 (TB 5050) | CT04508 | 460 | SPC450x8 (TB 5050), PHP 8SPC450TB, SPC 450-8-5050, 450SPC8TB5050, 8-SPC-450, SPC 450/8 TB4545, SPC450X8 TL4545, 450C8TL |
475 | SPC475-08 (TB 5050) | CT04758 | 485 | SPC475x8 (TB 5050), PHP 8SPC475TB, SPC 475-8-5050, 475SPC8TB5050, 8-SPC-475, SPC 475/8 TB4545, SPC475X8 TL4545, 475C8TL |
500 | SPC500-08 (TB 5050) | CT05008 | 510 | SPC500x8 (TB 5050), PHP 8SPC500TB, SPC 500-8-5050, 500SPC8TB5050, 8-SPC-500, SPC 500/8 TB5050, SPC500X8 TL5050, 500C8TL |
530 | SPC530-08 (TB 5050) | CT05308 | 540 | SPC530x8 (TB 5050), PHP 8SPC530TB, SPC 530-8-5050, 530SPC8TB5050, 8-SPC-530, SPC 530/8 TB5050, SPC530X8 TL5050, 530C8TL |
560 | SPC560-08 (TB 5050) | CT05608 | 570 | SPC560x8 (TB 5050), PHP 8SPC560TB, SPC 560-8-5050, 560SPC8TB5050, 8-SPC-560, SPC 560/8 TB5050, SPC560X8 TL5050, 560C8TL |
630 | SPC630-08 (TB 5050) | CT06308 | 640 | SPC630x8 (TB 5050), PHP 8SPC630TB, SPC 630-8-5050, 630SPC8TB5050, 8-SPC-630, SPC 630/8 TB5050, SPC630X8 TL5050, 630C8TL |
710 | SPC710-08 (TB 5050) | CT07108 | 720 | SPC710x8 (TB 5050), PHP 8SPC710TB, SPC 710-8-5050, 710SPC8TB5050, 8-SPC-710, SPC 710/8 TB5050, SPC710X8 TL5050, 710C8TL |
800 | SPC800-08 (TB 5050) | CT08008 | 810 | SPC800x8 (TB 5050), PHP 8SPC800TB, SPC 800-8-5050, 800SPC8TB5050, 8-SPC-800, SPC 800/8 TB5050, SPC800X8 TL5050, 800C8TL |
1000 | SPC1000-08 (TB 5050) | CT10008 | 1010 | SPC1000x8 (TB 5050), PHP 8SPC1000TB, SPC 1000-8-5050, 1000SPC8TB5050, 8-SPC-1000, SPC 1000/8 TB5050, SPC1000X8 TL5050, 1000C8TL |
1250 | SPC1250-08 (TB 5050) | CT12508 | 1260 | SPC1250x8 (TB 5050), PHP 8SPC1250TB, SPC 1250-8-5050, 1250SPC8TB5050, 8-SPC-1250, SPC 1250/8 TB5050, SPC12500X8 TL5050, 1250C8TL |
расчётный диаметр, мм | маркировка | артикул | внешний диаметр, мм | вспомогательная маркировка |
224 | SPC224-10 (TB 4040) | CT0224X | 234 | SPC224x10 (TB 4040), PHP 10SPC224TB, SPC 224-10-4040, 224SPC10TB4040, 10-SPC-224, SPC 224/10 TB4040, SPC224X10 TL4040, 224C10TL |
236 | SPC236-10 (TB 4040) | CT0236X | 246 | SPC236x10 (TB 4040), PHP 10SPC236TB, SPC 236-10-4040, 236SPC10TB4040, 10-SPC-236, SPC 236/10 TB4040, SPC224X10 TL4040, 236C10TL |
250 | SPC250-10 (TB 4040) | CT0250X | 260 | SPC250x10 (TB 4040), PHP 10SPC250TB, SPC 250-10-4040, 250SPC10TB4040, 10-SPC-250, SPC 250/10 TB4040, SPC250X10 TL4040, 250C10TL |
280 | SPC280-10 (TB 4040) | CT0280X | 290 | SPC280x10 (TB 4040), PHP 10SPC280TB, SPC 280-10-4040, 280SPC10TB4040, 10-SPC-280, SPC 280/10 TB4040, SPC280X10 TL4040, 280C10TL |
300 | SPC300-10 (TB 4545) | CT0300X | 310 | SPC300x10 (TB 4545), PHP 10SPC300TB, SPC 300-10-4545, 300SPC10TB4545, 10-SPC-300, SPC 300/10 TB4545, SPC300X10 TL4545, 300C10TL |
315 | SPC315-10 (TB 4545) | CT0315X | 325 | SPC315x10 (TB 4545), PHP 10SPC315TB, SPC 315-10-4545, 315SPC10TB4545, 10-SPC-315, SPC 315/10 TB4545, SPC315X10 TL4545, 315C10TL |
335 | SPC335-10 (TB 4545) | CT0335X | 345 | SPC335x10 (TB 4545), PHP 10SPC335TB, SPC 335-10-4545, 335SPC10TB4545, 10-SPC-335, SPC 335/10 TB4545, SPC335X10 TL4545, 335C10TL |
355 | SPC355-10 (TB 4545) | CT0355X | 365 | SPC355x10 (TB 4545), PHP 10SPC355TB, SPC 355-10-4545, 355SPC10TB4545, 10-SPC-355, SPC 355/10 TB4545, SPC355X10 TL4545, 355C10TL |
375 | SPC375-10 (TB 4545) | CT0375X | 385 | SPC375x10 (TB 4545), PHP 10SPC375TB, SPC 375-10-4545, 375SPC10TB4545, 10-SPC-375, SPC 375/10 TB4545, SPC375X10 TL4545, 375C10TL |
400 | SPC400-10 (TB 5050) | CT0400X | 410 | SPC400x10 (TB 5050), PHP 10SPC400TB, SPC 400-10-5050, 400SPC10TB5050, 10-SPC-400, SPC 400/10 TB5050, SPC400X10 TL5050, 400C10TL |
425 | SPC425-10 (TB 5050) | CT0425X | 435 | SPC425x10 (TB 5050), PHP 10SPC425TB, SPC 425-10-5050, 425SPC10TB5050, 10-SPC-425, SPC 425/10 TB5050, SPC425X10 TL5050, 425C10TL |
450 | SPC450-10 (TB 5050) | CT0450X | 460 | SPC450x10 (TB 5050), PHP 10SPC450TB, SPC 450-10-5050, 450SPC10TB5050, 10-SPC-450, SPC 450/10 TB5050, SPC460X10 TL5050, 450C10TL |
475 | SPC475-10 (TB 5050) | CT0475X | 485 | SPC475x10 (TB 5050), PHP 10SPC475TB, SPC 475-10-5050, 475SPC10TB5050, 10-SPC-475, SPC 475/10 TB5050, SPC475X10 TL5050, 475C10TL |
500 | SPC500-10 (TB 5050) | CT0500X | 510 | SPC500x10 (TB 5050), PHP 10SPC500TB, SPC 500-10-5050, 500SPC10TB5050, 10-SPC-500, SPC 500/10 TB5050, SPC500X10 TL5050, 500C10TL |
560 | SPC560-10 (TB 5050) | CT0560X | 570 | SPC560x10 (TB 5050), PHP 10SPC560TB, SPC 560-10-5050, 560SPC10TB5050, 10-SPC-560, SPC 560/10 TB5050, SPC560X10 TL5050, 560C10TL |
630 | SPC630-10 (TB 5050) | CT0630X | 640 | SPC630x10 (TB 5050), PHP 10SPC630TB, SPC 630-10-5050, 630SPC10TB5050, 10-SPC-630, SPC 630/10 TB5050, SPC630X10 TL5050, 630C10TL |
710 | SPC710-10 (TB 5050) | CT0710X | 720 | SPC710x10 (TB 5050), PHP 10SPC710TB, SPC 710-10-5050, 710SPC10TB5050, 10-SPC-710, SPC 710/10 TB5050, SPC710X10 TL5050, 710C10TL |
800 | SPC800-10 (TB 5050) | CT0800X | 810 | SPC800x10 (TB 5050), PHP 10SPC800TB, SPC 800-10-5050, 800SPC10TB5050, 10-SPC-800, SPC 800/10 TB5050, SPC800X10 TL5050, 800C10TL |
1000 | SPC1000-10 (TB 5050) | CT1000X | 1010 | SPC1000x10 (TB 5050), PHP 10SPC1000TB, SPC 1000-10-5050, 1000SPC10 TB5050, 10-SPC-1000, SPC 1000/10 TB5050, SPC1000X10 TL5050, 1000C10TL |
1250 | SPC1250-10 (TB 5050) | CT1250X | 1260 | SPC1250x10 (TB 5050), PHP 10SPC1250TB, SPC 1250-10-5050, 1250SPC10TB5050, 10-SPC-1250, SPC 1250/10 TB5050, SPC1250X10 TL5050, 1250C10TL |
Асортимент шківів SPC не обмежується каталожними розмірами, під замовлення можливе виготовлення шківів на 12, 14, 16, 18, 20 та більше струменів, діаметром до 3500 мм. Але, варто зауважити, що такі шківи мають високу ціну та великий термін виготовлення та доставки.
На нашому складі в Києві ви можете придбати широкий асортимент шківів SPZ, SPA, SPB, SPC. Ви зможете знайти якісну альтернативу шківам Optibelt, Gates, Fenner, Challenge, SKF phd, Contitech, Megadyne, Tsubaki, Renold.
Насторінках нашого сайта ви можете скачати PDF-каталоги, інструкцію по монтажу втулок Taper bush та допоміжну технічну інформацію. Звернувшись до наших інженерів ви зможете замовити розрахунок клинопасової передачі.
Павінов Михайло
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua
Каталог клиновых приводных шкивов Desch | Полный каталог шкивы, звёздочки, цепи, муфты | Инструкция по монтажу втулок Taper Bush |
