Винтовая пара Benzlers BD с червячным редуктором

гвинтова пара Benzlers

Гвинтова пара Benzlers series BD являє собою лінійний привід (гвинтовий домкрат), суміщений з черв'ячним редуктором. Конструкція призначена з невеликими швидкостями із зусиллям до 1 000 000 Н.
Существует четыре конструктивных подвида: BDL, BDK, BDKL.
BD - подвижный трапециевидный винт.
BDL - подвижная гайка.
BDK - подвижный шарико-винтовой винт (ШВП).
BDKL - Подвижная шариковая гайка (ШВП).





 типоразмер Максимальное
 усилие
 Характеристика
 винта
 Редуктор L Редуктор Hустаревшая
маркировка
 Подвижный
 винт
 Подвижная
 гайка
 Н i Ход,
 мм/об
 i Ход
мм/об
 BD 27 BDL 27 10 000 20x4 9 0.444 27 0.148 AD27-0.5,
 ADL27-0.5
 BD 40 BDL 40 25 000 30x6 7 0.857 30 0.200 AD40-2,
 ADL40-2
 BD 58 BDL 58 50 000 40x7 6.75 1.037 27 0.259 AD58-5,
 ADL58-5
 BD 66 BDL 66 150 000 55x9 7 1.285 28 0.321 AD66-10,
 ADL66-15
 BD 86 BDL 86 200 000 65x10 7 1.428 28 0.357 AD86-20,
 ADL86-20
 BD 100 BDL 100 300 000 90x12 7 1.714 28 0.428 AD100-30,
 ADL100-30
 BD 125 BDL 125 500 000 120x14 7.5 1.866 30 0.466 AD125-50,
 ADL125-50
 BD 200 BDL 200 1 000 000 160x16 12 1.333 36 0.444

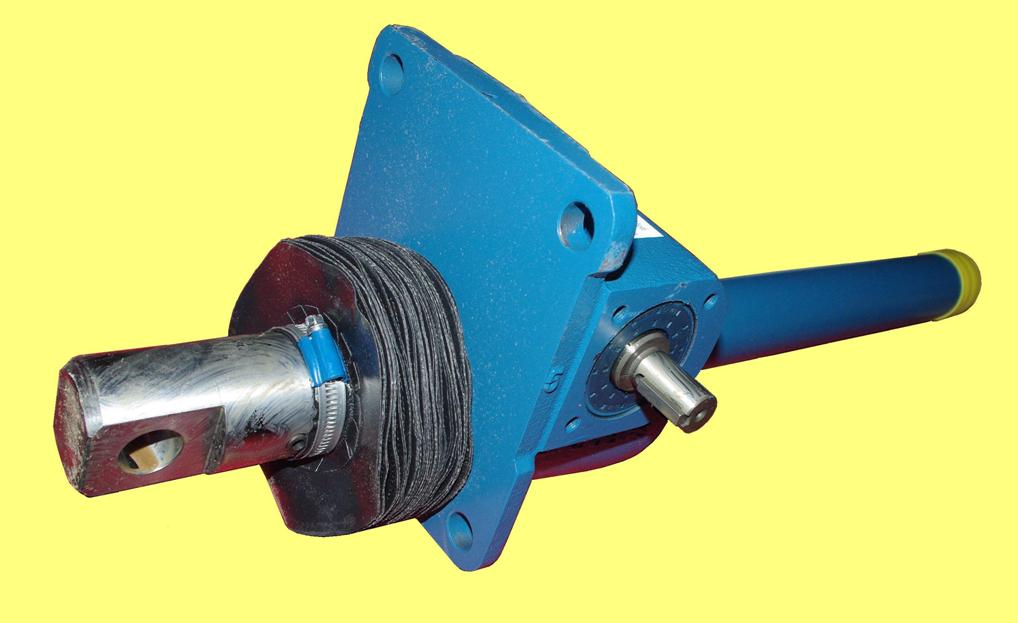

Benzlers BD 100
Винтовая пара Benzlers BD работает как актуатор, домкрат, и выполняет линейное перемещение различных исполнительных органов: прокатные валки, шиберы, нижи шлюзов, подъёмники (усилие на 1 винт может составлять до 100 тонн).
Ранее компания Benzlers входила в состав комнании Textron power Transmission, и её продукцию можно встретить под этими марками. В данный момент компания входит в состав Clyde Blowers. Винтовые пары Benzlers можно встретить в оборудовании Valmet, Voith Sulzer, BG Fördertechnik, Andritz AG, Danieli Morgårdshammar, Voest Alpine, Sandvik, SSAB, SMS, Demag, Alcatel, Marconi, Vertex


  Актуатор Benzlers
С помощью конических угловых редукторов и карданных валов винтовые пары Benzlers BD соединяются в системы из двух и более винтовых пар, работающих ситнхронно. Для понижения скорости движения возможен привод винтовых пар с помощью мотор-редуктора. Винтовая пара Benzlers BD может заменить домкраты Zimm, Lim-Tec, Joyce, Power Jacks, Pfaff, Servomech, Nook,Setec, Enzfelder, Weingrill, Inkoma, Unimec, Ghiringhelli, KML, DieQua, Nippon Gear Co, Sipco, WMH Herion, ZZ Antriebe, Hitork, BP Riduttori, Nosen, Nosag. Для построения высокоточных линейных приводов станков готовы рекомендовать приводы Stober-Atlanta, для создания простых линейных приводов обратите внимание на зубчатые рейки Sati.
