Пластиковий ланцюг з металевою основою

FliteTop транспортерний ланцюг

Пластиковий поворотний ланцюг Regina FliteTop 1863T, 1873T

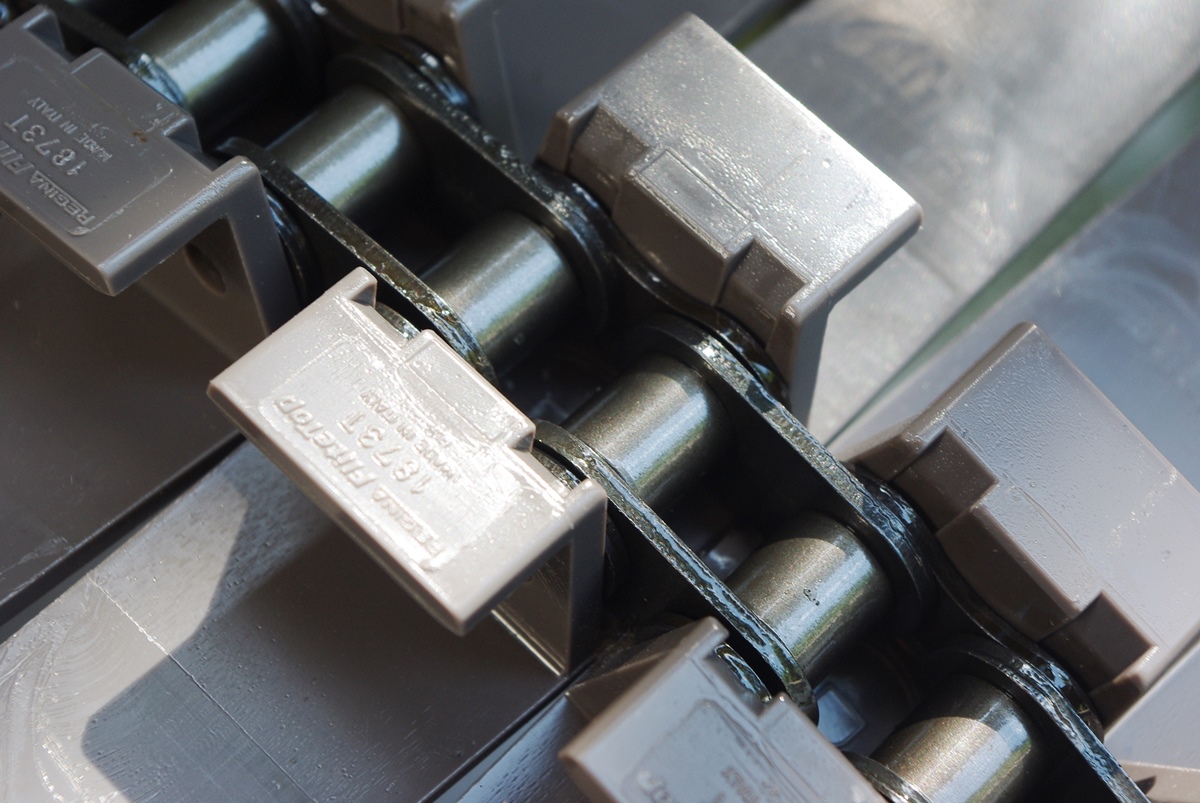

Конструкція ланцюга являє собою металевий поворотний ланцюг (Base chain GW1873T code 873/000) на якому закріплені пластикові аттачменти, які виконують грузонесучу функцію. Завдяки тому, що базовим є транспортерний ланцюг, я вкості привідних використовуються стандартні сталеві зірочки.

FliteTop 1873M Regina

Base chain GW1873T code 873/000

Розміри та маркування пластикових ланцюгів Regina FliteTop 1863, 1873

 маркировка артикул ширина, мм радиус
 поворота, мм		 вспомогательная маркировка
 основа - цепь из углеродистой стали, накладка - ацетал
 UP 1863T K 2.1/4 UP1863KS/000 57.2 400,0
 UP 1863T K 3.1/4 UP1863KD/000 82.6 400,0
 UP 1863T K 4.1/2 UP1863KG/000 114.3 457,2
 UP 1863T K 7.1/2 UP1863KL/000 190.5 609,6
 UP 1863T K 12 UP1863KN/000 304.8 609,6
 UP 1863T K 16 UP1863KJ/000 406.4 750,0
 основа - цепь из углеродистой стали, накладка - полиамид
 AR 1863T K 3.1/4 AR1863KD/000 82.6 400
 AR 1863T K 4.1/2 AR1863KG/000 114.3 457,2
 основа - цепь из нержавеющей стали, накладка - ацетал
 UP 1863T SS K 2.1/4 UP1863SKS/000 57.2 400,0
 UP 1863T SS K 3.1/4 UP1863SKD/000 82.6 400,0
 UP 1863T SS K 4.1/2 UP1863SKG/000 114.3 457,2
 UP 1863T SS K 7.1/2 UP1863SKL/000 190.5 609,6
 UP 1863T SS K 12 UP1863SKN/000 304.8 609,6
 UP 1863T SS K 16 UP1863SKJ/000 406.4 750,0



Regina

На сторінках нашого сайта ви можете завантажити PDF-каталоги транспортерних ланцюгів, модульних стрічок, направляючих та привідних зірочок. Звертайтесь до наших інженерів і ви зможете замовити розрахунок пасових передач, розрахунок ланцюгових передач, перевірочний розрахунок зубчастих муфт та підбір мотор-редукторів за технічним завданням.
