Черв'ячний редуктор VP30 Sati (NMRV030)

редуктор черв'ячний

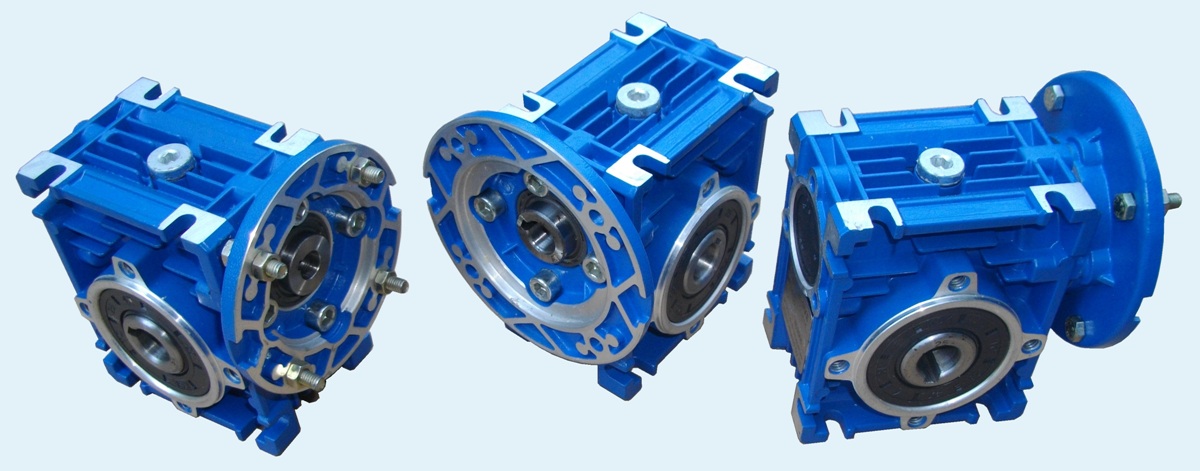

Одноступінчастий черв'ячний мотор-редуктор Sati VP30 / JIE JRSTD30.

Міжвісьова відстань складає30мм. Корпус редуктора виготовлений з алюмінія.

nmrv030 motovario

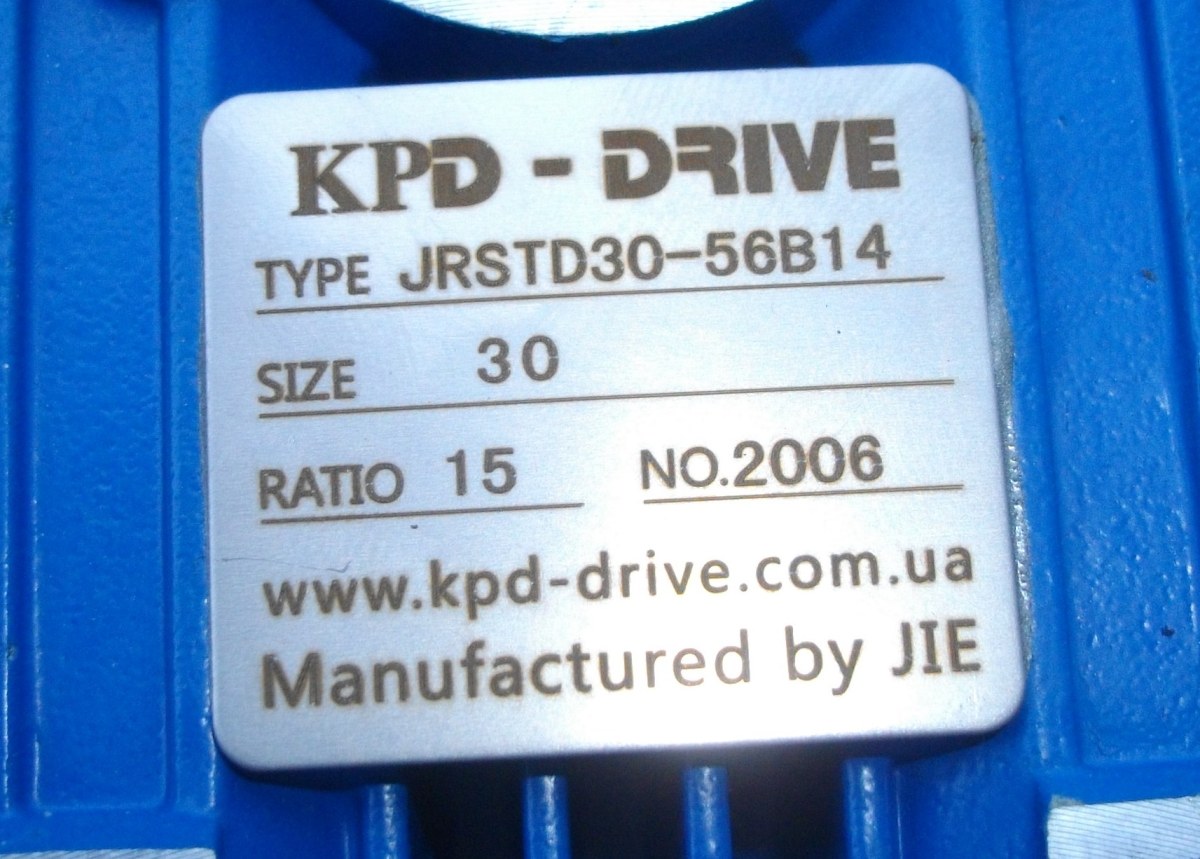

Мотор-редуктор Sati VP 030 / JRSTD 030 / KPD-drive 030 / nmrv030 розміри, маркування та характеристики

 артикул
 SATI

 артикул  JIE

 i допоміжне позначення
 VP03005P04  Type JRSTD30-56B14
 Size 30 Ratio 5		 1/5NMRV030-5-63B14, CHM-30 i=5 63B14,
NMRV/030 i=5, FCNDK30-5
 VP03007P01  Type JRSTD30-56B5
 Size 30 Ratio 7.5		 1/7.5NMRV030-7.5-56B5, CHM-30 i=7,5 56B5,
NMRV/030 i=7.5
 VP03007P02  Type JRSTD30-56B14
 Size 30 Ratio 7.5		 1/7.5NMRV030-7.5-56B14, CHM-30 i=7,5 56B14,
NMRV/030 i=7.5
 VP03007P03 Type JRSTD30-63B5
 Size 30 Ratio 7.5		 1/7.5NMRV030-7.5-63B5, CHM-30 i=7,5 63B5,
NMRV/030 i=7.5
 VP03007P04 Type JRSTD30-63B14
 Size 30 Ratio 7.5		 1/10NMRV030-7.5-63B14, CHM-30 i=10 63B14,
NMRV/030 i=7.5
 VP03010P01 Type JRSTD30-56B5
 Size 30 Ratio 10		 1/10NMRV030-10-56B5, CHM-30 i=10 56B5,
NMRV/030 i=10, FCNDK30-10
 VP03010P02 Type JRSTD30-56B14
 Size 30 Ratio 10		 1/10NMRV030-10-56B14, CHM-30 i=10 56B14,
NMRV/030 i=10
 VP03010P03 Type JRSTD30-63B5
 Size 30 Ratio 10		 1/10NMRV030-10-63B5, CHM-30 i=10 63B14,
NMRV/030 i=10
 VP03010P04 Type JRSTD30-63B14
 Size 30 Ratio 10		 1/10NMRV030-10-63B14, CHM-30 i=10 63B14,
NMRV/030 i=10
 VP03015P01 Type JRSTD30-56B5
 Size 30 Ratio 15		 1/15NMRV030-15-56B5, CHM-30 i=15 56B5,
NMRV/030 i=15, FCNDK30-15
 VP03015P02  Type JRSTD30-56B14
 Size 30 Ratio 15		 1/15NMRV030-15-56B14, CHM-30 i=15 56B14,
NMRV/030 i=15
 VP03015P03  Type JRSTD30-63B5
 Size 30 Ratio 15		 1/15NMRV030-15-63B5, CHM-30 i=15 63B5,
NMRV/030 i=15
 VP03015P04 Type JRSTD30-63B14
 Size 30 Ratio 15		 1/15NMRV030-15-63B14, CHM-30 i=15 63B14,
NMRV/030 i=15
 VP03020P01 Type JRSTD30-56B5
 Size 30 Ratio 20		 1/20NMRV030-20-56B5, CHM-30 i=20 56B5,
NMRV/030 i=20, FCNDK30-20
 VP03020P02 Type JRSTD30-56B14
 Size 30 Ratio 20		 1/20NMRV030-20-56B14, CHM-30 i=20 56B14,
NMRV/030 i=20
 VP03020P03 Type JRSTD30-63B5
 Size 30 Ratio 20		 1/20NMRV030-20-63B5, CHM-30 i=20 63B5,
NMRV/030 i=20
 VP03020P04 Type JRSTD30-63B14
 Size 30 Ratio 20		 1/20NMRV030-20-63B14, CHM-30 i=20 63B14,
NMRV/030 i=20
 VP03025P01 Type JRSTD30-56B5
 Size 30 Ratio 25		 1/25NMRV030-25-56B5, CHM-30 i=25 56B5,
NMRV/030 i=25, FCNDK30-25
 VP03025P02 Type JRSTD30-56B14
 Size 30 Ratio 25		 1/25NMRV030-25-56B14, CHM-30 i=25 56B14,
NMRV/030 i=25
 VP03025P03 Type JRSTD30-63B5
 Size 30 Ratio 25		 1/25NMRV030-25-63B5, CHM-30 i=25 63B5,
NMRV/030 i=25
 VP03025P04  Type JRSTD30-63B14
 Size 30 Ratio 25		 1/25NMRV030-25-63B14, CHM-30 i=25 63B14,
NMRV/030 i=25
 VP03030P01 Type JRSTD30-56B5
 Size 30 Ratio 30		 1/30NMRV030-30-56B5, CHM-30 i=30 56B5,
NMRV/030 i=30, FCNDK30-30
 VP03030P02 Type JRSTD30-56B14
 Size 30 Ratio 30		 1/30NMRV030-30-56B14, CHM-30 i=30 56B14,
NMRV/030 i=30
 VP03030P03  Type JRSTD30-63B5
 Size 30 Ratio 30		 1/30NMRV030-30-63B5, CHM-30 i=30 63B5,
NMRV/030 i=30
 VP03030P04 Type JRSTD30-63B14
 Size 30 Ratio 30		 1/30NMRV030-30-63B14, CHM-30 i=30 63B14,
NMRV/030 i=30
 VP03040P01  Type JRSTD30-56B5
 Size 30 Ratio 40		 1/40NMRV030-40-56B5, CHM-30 i=40 56B5,
NMRV/030 i=40, FCNDK30-40
 VP03040P02  Type JRSTD30-56B14
 Size 30 Ratio 40		 1/40NMRV030-40-56B14, CHM-30 i=40 56B14,
NMRV/030 i=40
 VP03040P03 Type JRSTD30-63B5
 Size 30 Ratio 40		 1/40NMRV030-40-63B5, CHM-30 i=40 63B5,
NMRV/030 i=40
 VP03040P04 Type JRSTD30-63B14
 Size 30 Ratio 40		 1/40NMRV030-40-63B14, CHM-30 i=40 63B14,
NMRV/030 i=40
 VP03050P01 Type JRSTD30-56B5
 Size 30 Ratio 50		 1/50NMRV030-50-56B5, CHM-30 i=50 56B5,
NMRV/030 i=50, FCNDK30-50
 VP03050P02 Type JRSTD30-56B14
 Size 30 Ratio 50		 1/50NMRV030-50-56B14, CHM-30 i=50 56B14,
NMRV/030 i=50
 VP03050P03 Type JRSTD30-63B5
 Size 30 Ratio 50		 1/50NMRV030-50-63B5, CHM-30 i=50 63B5,
NMRV/030 i=50
 VP03050P04  Type JRSTD30-63B14
 Size 30 Ratio 50		 1/50NMRV030-50-63B14, CHM-30 i=50 63B14,
NMRV/030 i=50
 VP03060P01 Type JRSTD30-56B5
 Size 30 Ratio 60		 1/60NMRV030-60-56B5, CHM-30 i=60 56B5,
NMRV/030 i=60, FCNDK30-60
 VP03060P02  Type JRSTD30-56B14
 Size 30 Ratio 60		 1/60NMRV030-60-56B14, CHM-30 i=60 56B14,
NMRV/030 i=60
 VP03060P03 Type JRSTD30-63B5
 Size 30 Ratio 60		 1/60NMRV030-60-63B5, CHM-30 i=60 63B5,
NMRV/030 i=60
 VP03060P04 Type JRSTD30-63B14
 Size 30 Ratio 60		 1/60NMRV030-60-63B14, CHM-30 i=60 63B14,
NMRV/030 i=60
 VP03080P01 Type JRSTD30-56B5
 Size 30 Ratio 80		 1/80NMRV030-80-56B5, CHM-30 i=80 56B5,
NMRV/030 i=80, FCNDK30-80
 VP03080P02 Type JRSTD30-56B14
 Size 30 Ratio 80		 1/80NMRV030-80-56B14, CHM-30 i=80 56B14,
NMRV/030 i=80

Bonfiglioli bologna

Розміри приєднувального фланця електродвигуна для черв'ячного мотор-редуктора nmrw030:

 габарит
 электродвигателя		 вал D фланец P крепёжные
 отверстия M		 центрирующий
 буртик N		варианты маркировки фланца
 мм мм мм мм
 IEC 56 B5    / 1201114S U 9 120 100 80 PAM 56B5
 IEC 56 B14  / 0801114S U 9 80 65 50 PAM 56B14
 IEC 63 B5    / 1401114S U 11 140 115 95 PAM 63B5
 IEC 63 B14  / 0901114S U 11 90 75 60 PAM 63B14

мотор-редуктор

На сторінках нашого сайта ви можте завантажити PDF-каталоги редукторів, електродвигунів та допоміжну технвчну інформацію. Звертайтесь до наших інженерів і ви зможете замовити розрахунок пасових передач, підбір шківів, зірочок, кулачкових муфт та карданних шарнірів за технічним завданням.
