Черв'ячний редуктор VP063 (NMRV063)

Motovario придбати редуктор

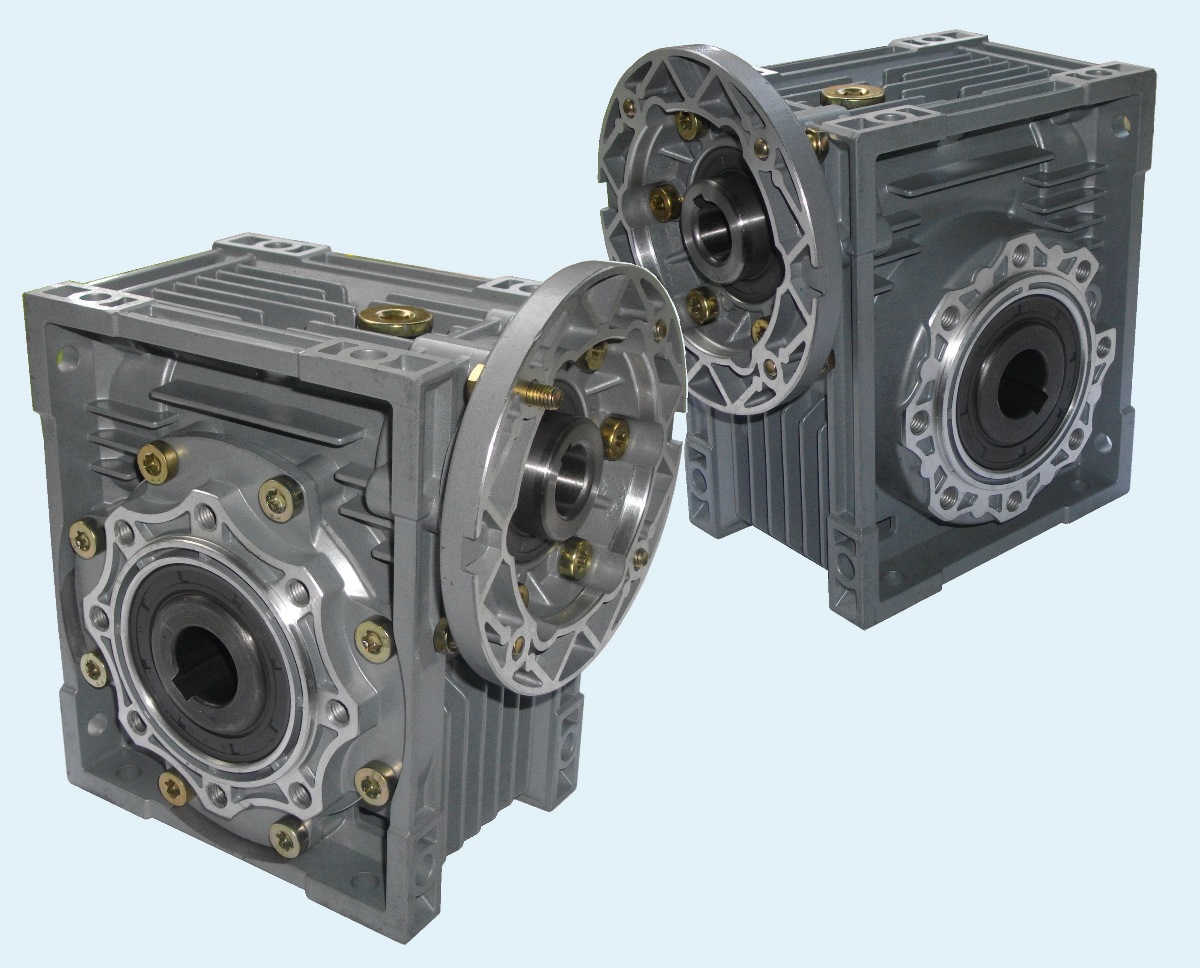

Черв'ячний редуктор Sati VP063 - це одноступінчастий редуктор з міжвісьовою відстанню 63 мм. Для простоти використання обладнаний фланцем для приєднання електродвигуна. За розмілами та технічними характеристиками аналогічний редукторам NMRV063, CMRV063, JRSTD63.

Корпус виготовлений з алюмінія. Опціонально можна придбати вихідний фланець, тихохідний вал на одну або дві сторони, моментний важіль.

Для збільшення передаточного відношення можна придбати додаткову понижуючу циліндричну ступінь або за допомогою іншого черв'ячного редуктора та додаткоаого перехідного комплекту зкомплкетувати двохступінчастий черв'ячний редуктор.

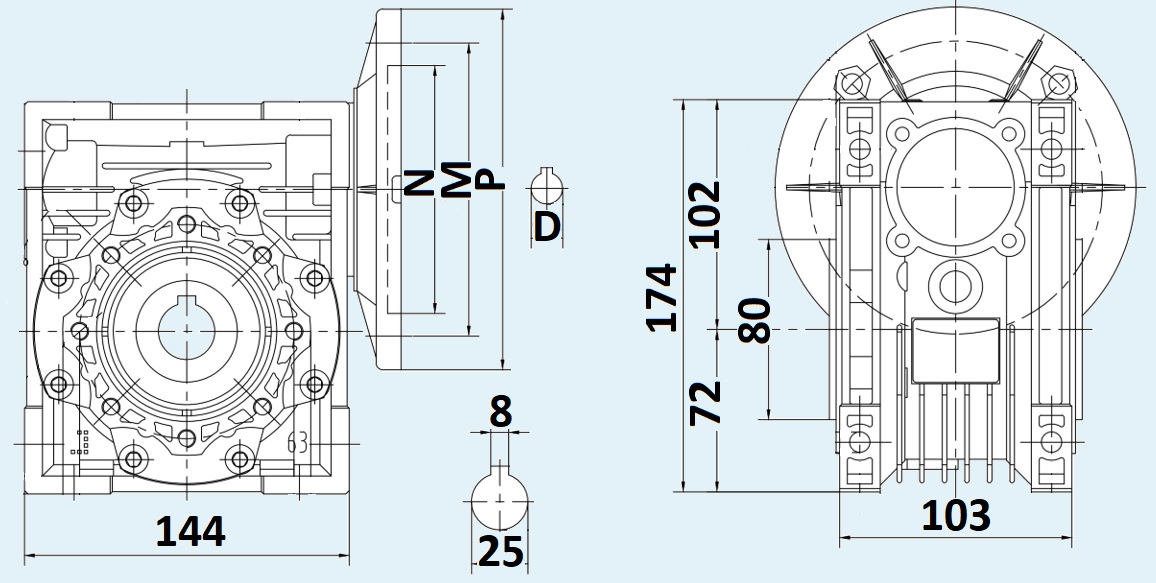

приєднувальні розміри редуктора

Основні габаритні розміри черв'ячного редуктора VP063 (KPD-DRIVE JRSTD63, NMRV063)

 тимпорозмір редуктора D P M N
 VP063 / 71B14 14 105 85 70
 VP063 / 71B5 14 160 130 110
 VP063 / 80B14 19 120 100 80
 VP063 / 80B5 19 200 165 130
 VP063 / 90B14 24 140 115 95
 VP063 / 90B5 24 200 165 130

Черв'ячні редуктори JRSTD63 компонуються х електродвигунами потужністю від 0,18 кВт до 1,5 кВт. Це можуть бути як звичайні трьохфазні електродвигуни, так і двигуни з гальмом, електродвигуни з енкодером, двигуни з незалежним обдувом.

Основні маркування та характеристики редукторів:

 маркування  SATI маркування JIE i фланець
 мотора		 допоміжний артикул
 Type VP063
 PAM80B5 i=7.5		 JRSTD63-7,5-80B5 1/7,5 80 B5 VP 063 P R7.5 80B5 U
 CHM-63 U PAM80 i=7.5
 Type VP063
 PAM80B14 i=7.5		 JRSTD63-7,5-80B14 1/7,5 80 B14 VP 063 P R7.5 80B14 U
 CHM63 U PAM80 1:7.5
 Type VP063
 PAM90B5 i=7.5		 JRSTD63-7,5-90B5 1/7.5 90 B5 VP 063 P R7.5 90B5 U
 CHM-63 U PAM90 i=7.5
 Type VP063
 PAM90B14 i=7.5		 JRSTD63-7,5-90B14 1/7.5 90 B14 VP 063 P R7.5 90B14 U
 CHM63 U PAM90 1:7.5
 Type VP063
 PAM71B5 i=10		 JRSTD63-10-71B5 1/10 71 B5 VP 063 P R10 71B5 U
 CHM-63 U PAM71 i=10
 Type VP063
 PAM71B14 i=10		 JRSTD63-10-71B14 1/10 71 B14 VP 063 P R10 71B14 U
 CHM63 U PAM71 1:10
 Type VP063
 PAM80B5 i=10		 JRSTD63-10-80B5 1/10 80 B5 VP 063 P R10 80B5 U
 CHM-63 U PAM80 i=10
 Type VP063
 PAM80B14 i=10		 JRSTD63-10-80B14 1/10 80 B14 VP 063 P R10 80B14 U
 CHM63 U PAM80 1:10
 Type VP063
 PAM90B5 i=10		 JRSTD63-10-90B5 1/10 90 B5 VP 063 P R10 90B5 U
 CHM-63 U PAM90 i=10
 Type VP063
 PAM90B14 i=10		 JRSTD63-10-90B14 1/10 90 B14 VP 063 P R10 90B14 U
 CHM63 U PAM90 1:10
 Type VP063
 PAM71B5 i=15		 JRSTD63-15-71B5 1/15 71 B5 VP 063 P R10 71B5 U
 CHM-63 U PAM71 i=15
 Type VP063
 PAM71B14 i=15		 JRSTD63-15-71B14 1/15 71 B14 VP 063 P R15 71B14 U
 CHM63 U PAM71 1:15
 Type VP063
 PAM80B5 i=15		 JRSTD63-15-80B5 1/15 80 B5 VP 063 P R15 80B5 U
 CHM-63 U PAM80 i=15
 Type VP063
 PAM80B14 i=15		 JRSTD63-15-80B14 1/15 80 B14 VP 063 P R15 80B14 U
 CHM63 U PAM80 1:15
 Type VP063
 PAM90B5 i=15		 JRSTD63-15-90B5 1/15 90 B5 VP 063 P R15 90B5 U
 CHM-63 U PAM90 i=15
 Type VP063
 PAM90B14 i=15		 JRSTD63-15-90B14 1/15 90 B14 VP 063 P R15 90B14 U
 CHM63 U PAM90 1:15
 Type VP063
 PAM71B5 i=20		 JRSTD63-20-71B5 1/20 71 B5 VP 063 P R20 71B5 U
 CHM-63 U PAM71 i=20
 Type VP063
 PAM71B14 i=20		 JRSTD63-20-71B14 1/20 71 B14 VP 063 P R20 71B14 U
 CHM63 U PAM71 1:20
 Type VP063
 PAM80B5 i=20		 JRSTD63-20-80B5 1/20 80 B5 VP 063 P R20 80B5 U
 CHM-63 U PAM80 i=20
 Type VP063
 PAM80B14 i=20		 JRSTD63-20-80B14 1/20 80 B14 VP 063 P R20 80B14 U
 CHM63 U PAM80 1:20
 Type VP063
 PAM90B5 i=20		 JRSTD63-20-90B5 1/20 90 B5 VP 063 P R20 90B5 U
 CHM-63 U PAM90 i=20
 Type VP063
 PAM90B14 i=20		 JRSTD63-20-90B14 1/20 90 B14 VP 063 P R20 90B14 U
 CHM63 U PAM90 1:20
 Type VP063
 PAM71B5 i=25		 JRSTD63-25-71B5 1/25 71 B5 VP 063 P R25 71B5 U
 CHM-63 U PAM71 i=25
 Type VP063
 PAM71B14 i=25		 JRSTD63-25-71B14 1/25 71 B14 VP 063 P R25 71B14 U
 CHM63 U PAM71 1:25
 Type VP063
 PAM80B5 i=25		 JRSTD63-25-80B5 1/25 80 B5 VP 063 P R25 80B5 U
 CHM-63 U PAM80 i=25
 Type VP063
 PAM80B14 i=25		 JRSTD63-25-80B14 1/25 80 B14 VP 063 P R25 80B14 U
 CHM63 U PAM80 1:25
 Type VP063
 PAM90B5 i=25		 JRSTD63-25-90B5 1/25 90 B5 VP 063 P R25 90B54 U
 CHM-63 U PAM90 i=25
 Type VP063
 PAM90B14 i=25		 JRSTD63-25-90B14 1/25 90 B14 VP 063 P R25 90B14 U
 CHM63 U PAM90 1:25
 Type VP063
 PAM71B5 i=30		 JRSTD63-30-71B5 1/30 71 B5 VP 063 P R30 71B5 U
 CHM-63 U PAM71 i=30
 Type VP063
 PAM71B14 i=30		 JRSTD63-30-71B14 1/30 71 B14 VP 063 P R30 71B14 U
 CHM63 U PAM71 1:30
 Type VP063
 PAM80B5 i=30		 JRSTD63-30-80B5 1/30 80 B5 VP 063 P R30 80B5 U
 CHM-63 U PAM80 i=30
 Type VP063
 PAM80B14 i=30		 JRSTD63-30-80B14 1/30 80 B14 VP 063 P R30 80B14 U
 CHM63 U PAM80 1:30
 Type VP063
 PAM90B5 i=30		 JRSTD63-30-90B5 1/30 90 B5 VP 063 P R30 90B5 U
 CHM-63 U PAM90 i=30
 Type VP063
 PAM90B14 i=30		 JRSTD63-30-90B14 1/30 90 B14 VP 063 P R30 90B14 U
 CHM63 U PAM90 1:30
 Type VP063
 PAM71B5 i=40		 JRSTD63-40-71B5 1/40 71 B5 VP 063 P R40 71B5 U
 CHM-63 U PAM71 i=40
 Type VP063
 PAM71B14 i=40		 JRSTD63-40-71B14 1/40 71 B14 VP 063 P R40 71B14 U
 CHM63 U PAM71 1:40
 Type VP063
 PAM80B5 i=40		 JRSTD63-40-80B5 1/40 80 B5 VP 063 P R40 80B5 U
 CHM-63 U PAM80 1:40
 Type VP063
 PAM80B14 i=40		 JRSTD63-40-80B14 1/40 80 B14 VP 063 P R40 80B14 U
 CHM63 U PAM80 1:40
 Type VP063
 PAM90B5 i=40		 JRSTD63-40-90B5 1/40 90 B5 VP 063 P R40 90B5 U
 CHM-63 U PAM90 i=40
 Type VP063
 PAM90B14 i=40		 JRSTD63-40-90B14 1/40 90 B14 VP 063 P R40 90B14 U
 CHM63 U PAM90 1:40
 Type VP063
 PAM71B5 i=50		 JRSTD63-50-71B5 1/50 71 B5 VP 063 P R50 71B5 U
 CHM-63 U PAM71 i=50
 Type VP063
 PAM71B14 i=50		 JRSTD63-50-71B14 1/50 71 B14 VP 063 P R50 71B14 U
 CHM63 U PAM71 1:50
 Type VP063
 PAM80B5 i=50		 JRSTD63-50-80B5 1/50 80 B5 VP 063 P R50 80B5 U
 CHM-63 U PAM80 i=50
 Type VP063
 PAM80B14 i=50		 JRSTD63-50-80B14 1/50 80 B14 VP 063 P R50 80B14 U
 CHM63 U PAM80 1:50
 Type VP063
 PAM90B5 i=50		 JRSTD63-50-90B5 1/50 90 B5 VP 063 P R50 90B5 U
 CHM-63 U PAM90 i=50
 Type VP063
 PAM90B14 i=50		 JRSTD63-50-90B14 1/50 90 B14 VP 063 P R50 90B14 U
 CHM63 U PAM90 1:50
 Type VP063
 PAM71B5 i=60		 JRSTD63-60-71B5 1/60 71 B5 VP 063 P R60 71B5 U
 CHM-63 U PAM71 i=60
 Type VP063
 PAM71B14 i=60		 JRSTD63-60-71B14 1/60 71 B14 VP 063 P R60 71B14 U
 CHM63 U PAM71 1:60
 Type VP063
 PAM80B5 i=60		 JRSTD63-60-80B5 1/60 80 B5 VP 063 P R60 80B5 U
 CHM-63 U PAM80 i=60
 Type VP063
 PAM80B14 i=60		 JRSTD63-60-80B14 1/60 80 B14 VP 063 P R60 80B14 U
 CHM63 U PAM80 1:60
 Type VP063
 PAM71B5 i=80		 JRSTD63-80-71B5 1/80 71 B5 VP 063 P R80 71B5 U
 CHM-63 U PAM71 i=80
 Type VP063
 PAM71B14 i=80		 JRSTD63-80-71B14 1/80 71 B14 VP 063 P R80 71B14 U
 CHM63 U PAM71 1:60
 Type VP063
 PAM80B5 i=80		 JRSTD63-80-80B5 1/80 80 B5 VP 063 P R80 80B5 U
 CHM-63 U PAM80 i=80
 Type VP063
 PAM80B14 i=80		 JRSTD63-80-80B14 1/80 80 B14 VP 063 P R80 80B14 U
 CHM63 U PAM80 1:80
 Type VP063
 PAM71B5 i=100		 JRSTD63-100-71B5 1/100 71 B5 VP 063 P R100 71B5 U
 CHM-63 U PAM71 i=100
 Type VP063
 PAM71B14 i=100		 JRSTD63-100-71B14 1/100 71 B14 VP 063 P R100 71B14 U
 CHM63 U PAM71 1:100
 Type VP063
 PAM80B5 i=100		 JRSTD63-100-80B5 1/100 80 B5 VP 063 P R100 80B5 U
 CHM-63 U PAM80 i=100
 Type VP063
 PAM80B14 i=100		 JRSTD63-100-80B14 1/100 80 B14 VP 063 P R100 80B14 U
 CHM63 U PAM80 1:100

Маркування опціональних запчастин, які можна придбати для комплектації редуктора:
- вхідний фланець 71B14 - FI063071B14 - INPUT FLANGE 063 - 071B14
- вхідний фланець 71B5 - FI063071B5 - INPUT FLANGE 063 - 071B5
- вхідний фланець 80B14 - FI063080B14 - INPUT FLANGE 063 - 080B14
- вхідний фланець 90B14 - FI063090B14 - INPUT FLANGE 063 - 090B14
- вхідний фланець 80/90B5 - FI063080B5 - INPUT FLANGE 063 - 080/090B5
- моментний важіль - BR063 - TORQUE ARM 063
- одинарний вихідний вал - AS063 - SINGLE OUTPUT SHAFT 063
- подвійний вихідний вал - AD063 - DOUBLE OUTPUT SHAFT 063
- вихідний фланець - FA063 - OUTPUT FLANGE FA 063
- вихідний фланець - FB063 - OUTPUT FLANGE FB 063
- вихідний фланець - FC063 - OUTPUT FLANGE FC 063
- вихідний фланець - FD063 - OUTPUT FLANGE FD 063
- вихідний фланець - FE063 - OUTPUT FLANGE FE 063
- додаткова захисна кришка - CO063 - COVER 063
- перехідний комплект - KC063110A24 - 063/110 ALBERO 25/24
- перехідний комплект - KC063110A28 - 063/110 ALBERO 25/28
- перехідний комплект - KC063130A28 - 063/130 (110)  SHAFT 25/28
- перехідний комплект - KC063130A38 - 063/130 (110)  SHAFT 25/38
- перехідний комплект - KC063150A38 - 063/150 SHAFT 25/38

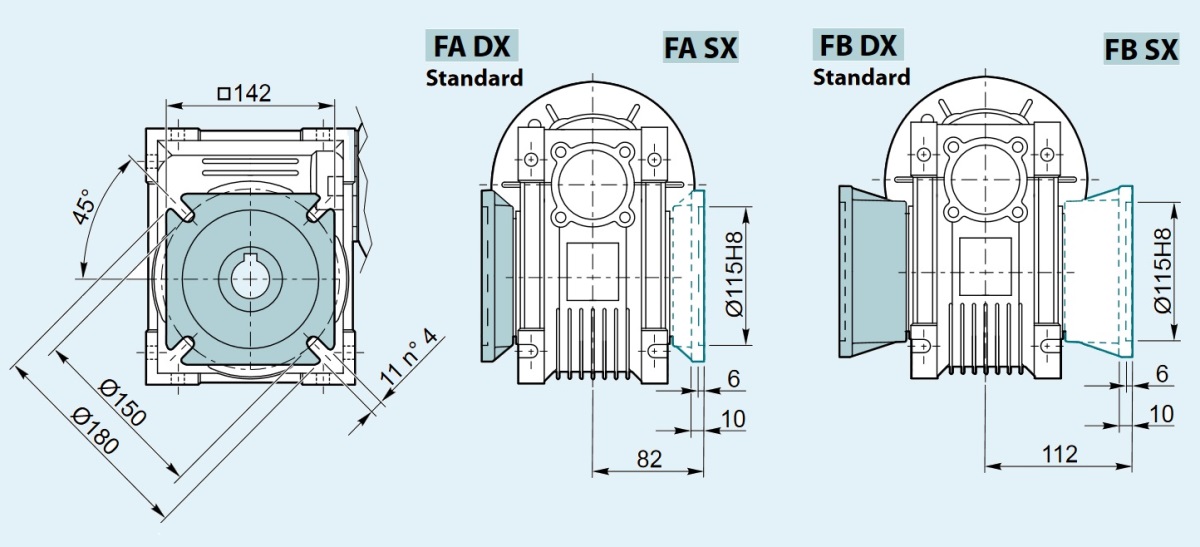

Розміри вихідних фланців FA та FB до редуктора SATI VP063
фланець черв'ячного редуктора Motovario NMRV/063

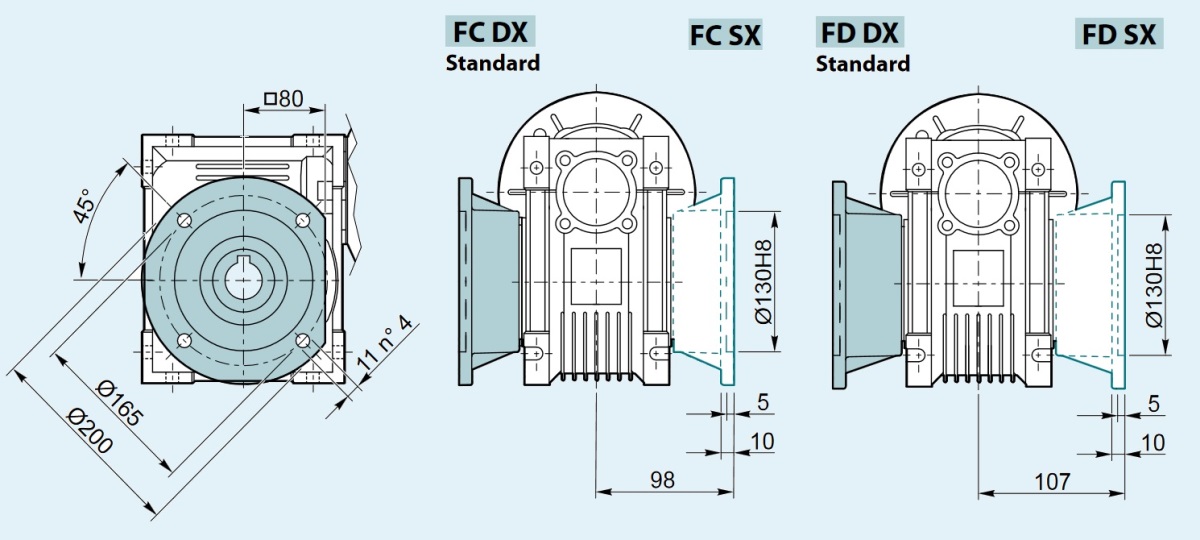

Розміри вихідних фланців FC та FD до редуктора SATI VP063
NMRV фланец редуктора

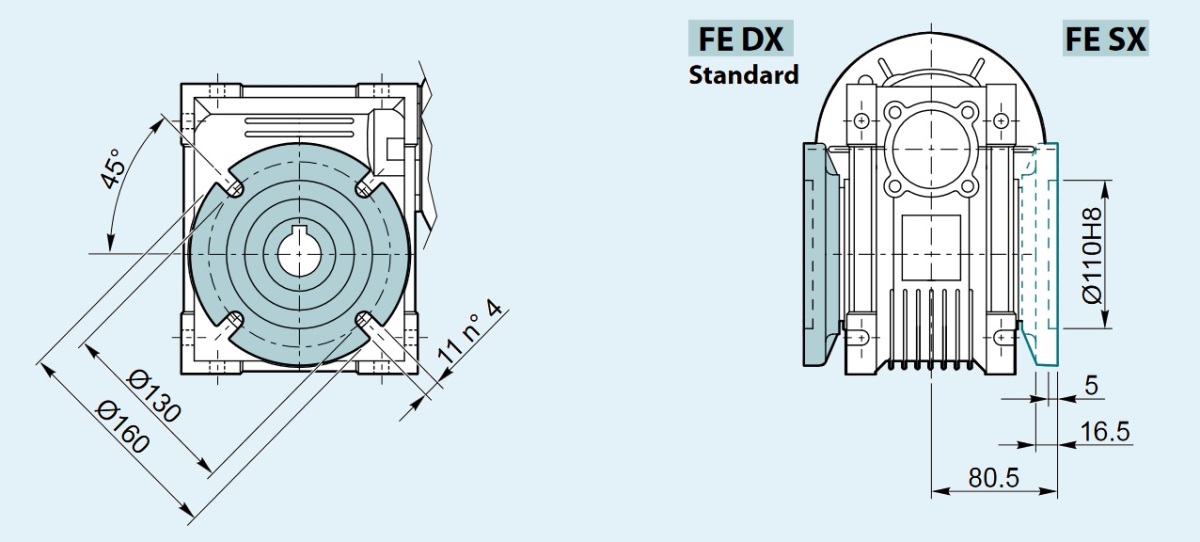

Розміри вихідних фланців FE до редуктора SATI VP063
Tramec редуктор

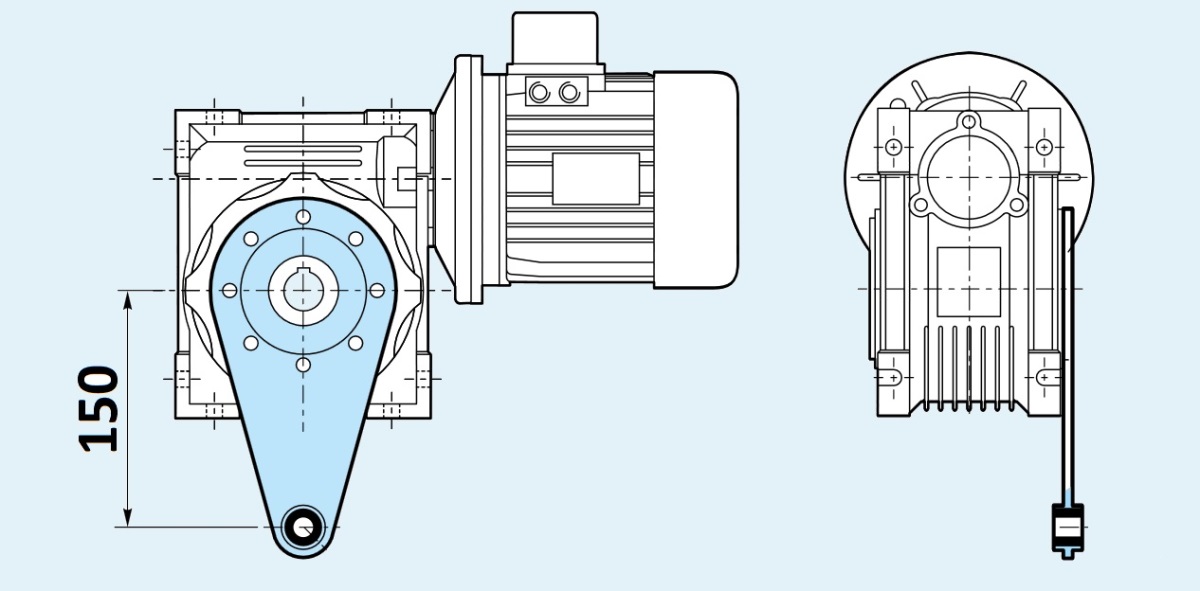

Моментний важіль для фіксації редуктора від обертання. Може бути встановлений в різних положеннях та з любої сторони редуктора.
редуктор NMRV-063

Для побудування транспортерів та механізмів ви зможете придбати зубчасті паси, зубчасті шківи, варіаторі паси, зубчасті паси з кевларовим кордом та паси з шевронним зубом, роликові ланцюги та зірочки, кулачкові муфти та торові муфти, зубчасті рейки та циліндричні зубчасті колеса, монтажні втулки та безшпоночні муфти, електродвигуни та енкодери.

Бонфиглиоли

На сторінках нашого сайта ви можете завантажити PDF-каталоги редукторів та електродвигунів, допоміжну технічну інформацію. Звернувшись до наших інженерів ви можете замовити розрахунок клинопасових та ланцюгових передач, підбір мотор-редукторів за технічним завданням.
