УкраїнськаРедуктор черв'ячний Sati VP130

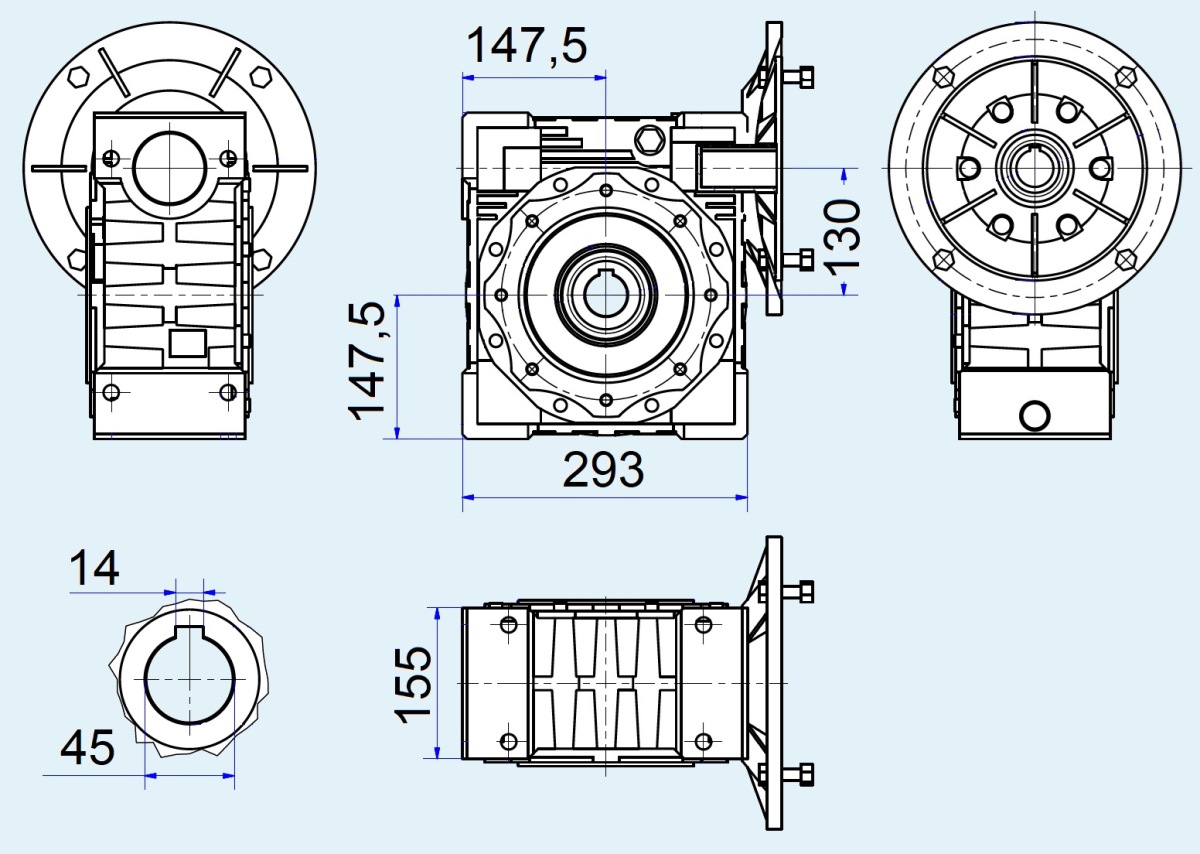

Редуктор черв'ячний одноступінчастий Sati VP130 - міжвісьова 130 мм
Черв'ячний редуктор Sati VP130 / Kpd-drive JRSTD130 з міжвісьовою відстанню 130мм має корпус з сірого чавуну, черв'ячне колесо виготовлене з бронзи. До переваг черв'ячних редукторів варто віднести плавність ходу та можливість отримати передаточне відношення до 100 за допомогою лише однієї ступіні.
В залежності від передаточного відношення та розміру приєднувального фланця для електродвигуна черв'ячні редуктори Sati та KPD-Drive будуть мати наступні маркування:
| маркировка SATI | маркировка | i | вспомогательная маркировка |
| Type VP130 pam 132B5 i=7.5 | Type JRSTD130-132B5 Size 130 ratio-7,5 | 1/7,5 | NMRV130-7.5-132B5, CHM-130 U PAM132 i=7,5 |
| Type VP130 pam 132B14 i=7,5 | Type JRSTD130-132B14 Size 130 ratio-7,5 | 1/7.5 | NMRV130-7.5-132B14, |
| Type VP130 pam 132B5 i=10 | Type JRSTD130-132B5 Size 130 ratio-10 | 1/10 | NMRV130-10-132B5, CHM-130 U PAM132 i=10 |
| Type VP130 pam 132B14 i=10 | Type JRSTD130-132B14 Size 130 ratio-10 | 1/10 | NMRV130-10-132B14, |
| Type VP130 pam 132B5 i=15 | Type JRSTD130-132B5 Size 130 ratio-15 | 1/15 | NMRV130-15-132B5, CHM-130 U PAM132 i=15 |
| Type VP130 pam 132B14 i=15 | Type JRSTD130-132B14 Size 130 ratio-15 | 1/15 | NMRV130-15-132B14, |
| Type VP130 pam 132B5 i=20 | Type JRSTD130-132B5 Size 130 ratio-20 | 1/20 | NMRV130-20-132B5, CHM-130 U PAM132 i=20 |
| Type VP130 pam 132B14 i=20 | Type JRSTD130-132B14 Size 130 ratio-20 | 1/20 | NMRV130-20-132B14, |
| Type VP130 pam 100B5 i=25 | Type JRSTD130-100B5 Size 130 ratio-25 | 1/25 | NMRV130-25-100B5, CHM-130 U PAM100 i=25 |
| Type VP130 pam 100B14 i=25 | Type JRSTD130-100B14 Size 130 ratio-25 | 1/25 | NMRV130-25-100B14, |
| Type VP130 pam 132B5 i=25 | Type JRSTD130-132B5 Size 130 ratio-25 | 1/25 | NMRV130-25-132B5, CHM-130 U PAM132 i=25 |
| Type VP130 pam 132B14 i=25 | Type JRSTD130-132B14 Size 130 ratio-25 | 1/25 | NMRV130-25-132B14, |
| Type VP130 pam 100B5 i=30 | Type JRSTD130-100B5 Size 130 ratio-30 | 1/30 | NMRV130-30-100B5, CHM-130 U PAM100 i=30 |
| Type VP130 pam 100B14 i=30 | Type JRSTD130-100B14 Size 130 ratio-30 | 1/30 | NMRV130-30-100B14, |
| Type VP130 pam 132B5 i=30 | Type JRSTD130-132B5 Size 130 ratio-30 | 1/30 | NMRV130-30-132B5, CHM-130 U PAM132 i=30 |
| Type VP130 pam 100B14 i=30 | Type JRSTD130-100B14 Size 130 ratio-30 | 1/30 | NMRV130-30-132B14, |
| Type VP130 pam 100B14 i=40 | Type JRSTD130-100B5 Size 130 ratio-40 | 1/40 | NMRV130-40-100B5, CHM-130 U PAM100 i=40 |
| Type VP130 pam 100B14 i=40 | Type JRSTD130-100B14 Size 130 ratio-40 | 1/40 | NMRV130-40-100B14, |
| Type VP130 pam 132B5 i=40 | Type JRSTD130-132B5 Size 130 ratio-40 | 1/40 | NMRV130-40-132B5, CHM-130 U PAM132 i=40 |
| Type VP130 pam 132B14 i=40 | Type JRSTD130-132B14 Size 130 ratio-40 | 1/40 | NMRV130-40-132B14, |
| Type VP130 pam 100B5 i=50 | Type JRSTD130-100B5 Size 130 ratio-50 | 1/50 | NMRV130-50-100B5, CHM-130 U PAM100 i=50 |
| Type VP130 pam 100B14 i=50 | Type JRSTD130-100B14 Size 130 ratio-50 | 1/50 | NMRV130-50-100B14, |
| Type VP130 pam 100B5 i=60 | Type JRSTD130-100B5 Size 130 ratio-60 | 1/60 | NMRV130-60-100B5, CHM-130 U PAM100 i=60 |
| Type VP130 pam 100B14 i=60 | Type JRSTD130-100B14 Size 130 ratio-60 | 1/60 | NMRV130-60-100B14, |
| Type VP130 pam 90B5 i=80 | Type JRSTD130-90B5 Size 130 ratio-80 | 1/80 | NMRV130-80-90B5, CHM-130 U PAM90 i=80 |
| Type VP130 pam 100B5 i=80 | Type JRSTD130-100B5 Size 130 ratio-80 | 1/80 | NMRV130-80-100B5, |
| Type VP130 pam 100B14 i=80 | Type JRSTD130-100B14 Size 130 ratio-80 | 1/80 | NMRV130-80-100B14, CHM-130 U PAM100 i=80 |
| Type VP130 pam 90B5 i=100 | Type JRSTD130-90B5 Size 130 ratio-100 | 1/100 | NMRV130-100-90B5, CHM-130 U PAM160 i=100 |
| Type VP130 pam 100B5 i=100 | Type JRSTD130-100B5 Size 130 ratio-100 | 1/100 | NMRV130-100-100B5, CHM-130 U PAM160 i=100 |
| Type VP130 pam 100B14 i=100 | Type JRSTD130-100B14 Size 130 ratio-100 | 1/100 | NMRV130-100-100B14, |
Розміри приєднувального фланця електродвигуна:
| габарит електромотора | вал D | фланець P | кріпильні отвори M | центруючий буртик N | допоміжні позначення |
| мм | мм | мм | мм | ||
| IEC 90 B5 | 24 | 200 | 165 | 130 | PAM24/200, 2002428 |
| IEC 100 B5 | 28 | 250 | 215 | 180 | PAM28/250, 2502828 |
| IEC 100 B14 | 28 | 160 | 130 | 110 | PAM28/160, 1602828 |
| IEC 112 B5 | 28 | 250 | 215 | 180 | PAM28/250, 2502828 |
| IEC 112 B14 | 28 | 160 | 130 | 110 | PAM28/160, 1602828 |
| IEC 132 B5 | 38 | 300 | 265 | 230 | PAM38/300 |
| IEC 132 B14 | 38 | 200 | 165 | 130 | PAM38/200 |
На сторінках нашого сайта ви можете завантажити PDF-каталоги редукторів, електродвигунів, енкодерів, систем додаткового обдуву та допоміжну технічну інформацію. За допомогою в підборі мотор-редукторів, розрахунку ланцюжних передач та клинопасових передач - звертайтесь до наших інженерів.
