черв'ячний редуктор JRSTD90 / VP90 / NMRV 090

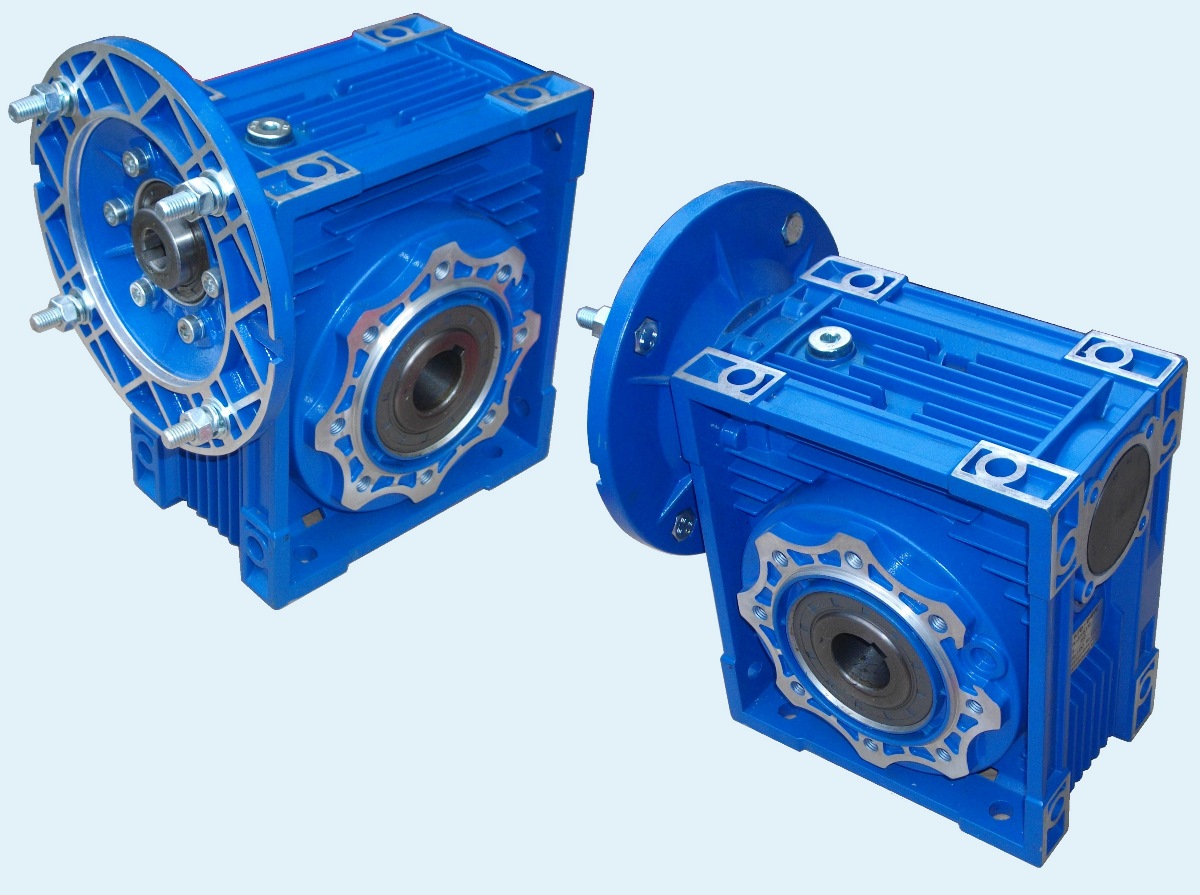

Червячный мотор-редуктор

Большой ассортимент червячных редукторов Sati VP090, KPD-Drive JRSTD90 (альтернатива NMRV090) со склада в Киеве. Межосевое расстояние - 90 мм, передаточное отношение от 7,5 до 100 (одноступенчатые), с использованием дополнительной цилиндрической ступени - передаточное отношение мотор-редуктора до 300.

chiaravalli

 маркування
 SATI

 маркування
 JIE

 i фланець
 мотора		 допоміжне позначення
 VP09007P09 type JRSTD size 90
 ratio 7,5 IEC 90B5		 1/7,5 90 B5 CHM-90 7,5 90B5 B3
 VP09007P10 type JRSTD size 90
 ratio 7,5 IEC 90B14		 1/7.5 90 B14 CHM-90 7,5 90B14 B3
 VP09007P11 type JRSTD size 90
 ratio 7,5 IEC 100B5		 1/7.5 100/112 B5 CHM-90 7,5 100B5 B3
 VP09007P12 type JRSTD size 90
 ratio 7,5 IEC 100B14		 1/7.5 100/112 B14 CHM-90 7,5 100B14 B3
 VP09010P09 type JRSTD size 90
 ratio 10 IEC 90B5		 1/10 90 B5 CHM-90 10 90B5 B3
 VP09010P10 type JRSTD size 90
 ratio 10 IEC 90B14		 1/10 90 B14 CHM-90 10 90B14 B3
 VP09010P11 type JRSTD size 90
 ratio 10 IEC 100B5		 1/10 100/112 B5 CHM-90 10 100B5 B3
 VP09010P12 type JRSTD size 90
 ratio 10 IEC 100B14		 1/10 100/112 B14 CHM-90 10 100B14 B3
 VP09015P09 type JRSTD size 90
 ratio 15 IEC 90B5		 1/15 90 B5 CHM-90 15 90B5 B3
 VP09015P10 type JRSTD size 90
 ratio 15 IEC 90B14		 1/15 90 B14 CHM-90 15 90B14 B3
 VP09015P11 type JRSTD size 90
 ratio 15 IEC 100B5		 1/15 100/112 B5 CHM-90 15 100B5 B3
 VP09015P12 type JRSTD size 90
 ratio 15 IEC 100B14		 1/15 100/112 B14 CHM-90 15 100B14 B3
 VP09020P09 type JRSTD size 90
 ratio 20 IEC 90B5		 1/20 90 B5 CHM-90 20 90B5 B3
 VP09020P10 type JRSTD size 90
 ratio 20 IEC 90B14		 1/20 90 B14 CHM-90 20 90B14 B3
 VP09020P11 type JRSTD size 90
 ratio 20 IEC 100B5		 1/20 100/112 B5 CHM-90 20 100B5 B3
 VP09020P12 type JRSTD size 90
 ratio 20 IEC 100B14		 1/20 100/112 B14 CHM-90 20 100B14 B3
 VP09025P07 type JRSTD size 90
 ratio 25 IEC 80B5		 1/25 80 B5 CHM-90 25 80B5 B3
 VP09025P08 type JRSTD size 90
 ratio 25 IEC 80B14		 1/25 80 B14 CHM-90 25 80B14 B3
 VP09025P09 type JRSTD size 90
 ratio 25 IEC 90B5		 1/25 90 B5 CHM-90 25 90B5 B3
 VP09025P10 type JRSTD size 90
 ratio 25 IEC 90B14		 1/25 90 B14 CHM-90 25 90B14 B3
 VP09025P11 type JRSTD size 90
 ratio 25 IEC 100B5		 1/25 100/112 B5 CHM-90 25 100B5 B3
 VP09025P12 type JRSTD size 90
 ratio 25 IEC 100B14		 1/25 100/112 B14 CHM-90 25 100B14 B3
 VP09030P07 type JRSTD size 90
 ratio 30 IEC 80B5		 1/30 80 B5 CHM-90 30 80B5 B3
 VP09030P08 type JRSTD size 90
 ratio 30 IEC 80B14		 1/30 80 B14 CHM-90 30 80B14 B3
 VP09030P09 type JRSTD size 90
 ratio 30 IEC 90B5		 1/30 90 B5 CHM-90 30 90B5 B3
 VP09030P10 type JRSTD size 90
 ratio 30 IEC 90B14		 1/30 90 B14 CHM-90 30 90B14 B3
 VP09030P11 type JRSTD size 90
 ratio 30 IEC 100B5		 1/30 100/112 B5 CHM-90 30 100B5 B3
 VP09030P12 type JRSTD size 90
 ratio 30 IEC 100B14		 1/30 100/112 B14 CHM-90 30 100B14 B3
 VP09040P07 type JRSTD size 90
 ratio 40 IEC 80B5		 1/40 80 B5 CHM-90 40 80B5 B3
 VP09040P08 type JRSTD size 90
 ratio 40 IEC 80B14		 1/40 80 B14 CHM-90 40 80B14 B3
 VP09040P09 type JRSTD size 90
 ratio 40 IEC 90B5		 1/40 90 B5 CHM-90 40 90B5 B3
 VP09040P10 type JRSTD size 90
 ratio 40 IEC 90B14		 1/40 90 B14 CHM-90 40 90B14 B3
 VP09040P11 type JRSTD size 90
 ratio 40 IEC 100B5		 1/40 100/112 B5 CHM-90 40 100B5 B3
 VP09040P12 type JRSTD size 90
 ratio 40 IEC 100B14		 1/40 100/112 B14 CHM-90 40 100B14 B3
 VP09050P07 type JRSTD size 90
 ratio 50 IEC 80B5		 1/50 80 B5 CHM-90 50 80B5 B3
 VP09050P08 type JRSTD size 90
 ratio 50 IEC 80B14		 1/50 80 B14 CHM-90 50 80B14 B3
 VP09050P09 type JRSTD size 90
 ratio 50 IEC 90B5		 1/50 90 B5 CHM-90 50 90B5 B3
 VP09050P10 type JRSTD size 90
 ratio 50 IEC 90B14		 1/50 90 B14 CHM-90 50 80B14 B3
 VP09060P07 type JRSTD size 90
 ratio 60 IEC 80B5		 1/60 80 B5 CHM-90 60 80B5 B3
 VP09060P08 type JRSTD size 90
 ratio 60 IEC 80B14		 1/60 80 B14 CHM-90 60 80B14 B3
 VP09060P09 type JRSTD size 90
 ratio 60 IEC 90B5		 1/60 90 B5 CHM-90 60 90B5 B3
 VP09060P10 type JRSTD size 90
 ratio 60 IEC 90B14		 1/60 90 B14 CHM-90 60 80B14 B3
 VP09080P07 type JRSTD size 90
 ratio 80 IEC 80B5		 1/80 80 B5 CHM-90 80 80B5 B3
 VP09080P08 type JRSTD size 90
 ratio 80 IEC 80B14		 1/80 80 B14 CHM-90 80 80B14 B3
 VP09080P09 type JRSTD size 90
 ratio 80 IEC 90B5		 1/80 90 B5 CHM-90 80 90B5 B3
 VP09080P10 type JRSTD size 90
 ratio 80 IEC 90B14		 1/80 90 B14 CHM-90 80 90B14 B3
 VP090X1P07 type JRSTD size 90
 ratio 100 IEC 80B5		 1/100 80 B5 CHM-90 100 80B5 B3
 VP090X1P08 type JRSTD size 90
 ratio 100 IEC 80B14		 1/100 80 B14 CHM-90 100 80B14 B3
 VP090X1P09 type JRSTD size 90
 ratio 100 IEC 90B5		 1/100 90 B5 CHM-90 100 90B5 B3
 VP090X1P10 type JRSTD size 90
 ratio 100 IEC 90B14		 1/100 90 B14 CHM-90 100 90B14 B3

В комплекте с редуктором вы можете купить электродвигатель с фланцевым креплением. Возможна комплектация как стандартным электродвигателем, так и электромотором с тормозом.

Bonfiglioli bologna

Размеры присоединительного фланца электродвигателя:

 габарит
 электродвигателя		 вал D фланец P крепёжные
 отверстия M		 центрирующий
 буртик N		варианты маркировки фланца
 мм мм мм мм
 IEC 80 B5 19 200 165 130 PAM19/200, 2001928
 IEC 80 B14 19 120 100 80 PAM19/120, 1201928
 IEC 90 B5 24 200 165 130 PAM24/200, 2002428
 IEC 90 B14 24 140 115 95 PAM24/120, 1202428
 IEC 100 B5 28 250 215 180 PAM28/250, 2502828
 IEC 100 B14 28 160 130 110 PAM28/160, 1602828
 IEC 112 B5 28 250 215 180 PAM28/250, 2502828
 IEC 112 B14 28 160 130 110 PAM28/160, 1602828
