Черв'ячний мотор-редуктор JRSTD40, міжвісьова відстань 40 мм

одноступінчастий черв'ячний редуктор

Черв'ячні редуктори SATI VP040 / KPD-Drive JRSTD40 (Motovario NMRV 040)

Міжвісьова відстань 40 мм. Передаточне відношення від 5 до 100.

nmrv

Основні маркування та артикули одноступінчасьтх мотор-редукторів Sati VP / KPD-Drive JRSTD

 маркировка
 SATI		 маркировка
 JIE		 i фланец
 двигателя		 альтернативная маркировка
 VP04005P06 JRSTD40-5-80B14 5 71 B14 CHM-40 i=5 80 B14, PMRV 040 i=5,
 CMRV 40 i5 80В14
 VP04007P03 JRSTD40-7.5-63B5 7.5 63 B5 CHM-40 i=7.5 63 B5, PMRV 040 i=7.5,
 CMRV 40 i7.5 63В5
 VP04007P04 JRSTD40-7.5-63B14 7.5 63 B14 CHM-40 i=7.5 63 B14, PMRV 040 i=7.5,
 CMRV 40 i7.5 63В14
 VP04007P05 JRSTD40-7.5-71B5 7.5 71 B5 CHM-40 i=7.5 71 B5, PMRV 040 i=7.5,
 CMRV 40 i7.5 71В5
 VP04007P06 JRSTD40-7.5-71B14 7.5 71 B14 CHM-40 i=7.5 71 B14, PMRV 040 i=7.5,
 CMRV 40 i7.5 71В14
 VP04010P03 JRSTD40-10-63B5 10 63 B5 CHM-40 i=10 63 B5, PMRV 040 i=10,
 CMRV 40 i10 63В5
 VP04010P04 JRSTD40-10-63B14 10 63 B14 CHM-40 i=10 63 B14, PMRV 040 i=10,
 CMRV 40 i10 63В14
 VP04010P05 JRSTD40-10-71-B5 10 71 B5 CHM-40 i=10 71 B5, PMRV 040 i=10,
 CMRV 40 i10 71В5
 VP04010P06 JRSTD40-10-71B14 10 71 B14 CHM-40 i=10 71 B14, PMRV 040 i=10,
 CMRV 40 i10 71В14
 VP04015P03 JRSTD40-15-63B5 15 63 B5 CHM-40 i=15 63 B5, PMRV 040 i=15,
 CMRV 40 i15 63В5
 VP04015P04 JRSTD40-15-63B14 15 63 B14 CHM-40 i=15 63 B14, PMRV 040 i=15,
 CMRV 40 i15 63В14
 VP04015P05 JRSTD40-15-71B5 15 71 B5 CHM-40 i=15 71 B5, PMRV 040 i=15,
 CMRV 40 i15 71В5
 VP04015P06 JRSTD40-15-71B14 15 71 B14 CHM-40 i=15 71 B14, PMRV 040 i=15,
 CMRV 40 i15 71В14
 VP04020P03 JRSTD40-20-63B5 20 63 B5 CHM-40 i=20 63 B5, PMRV 040 i=20,
 CMRV 40 i20 63В5
 VP04020P04 JRSTD40-20-63B14 20 63 B14 CHM-40 i=20 63 B14, PMRV 040 i=20,
 CMRV 40 i20 63В14
 VP04020P05 JRSTD40-20-71B5 20 71 B5 CHM-40 i=20 71 B5, PMRV 040 i=20,
 CMRV 40 i20 71В5
 VP04020P06 JRSTD40-20-71B14 20 71 B14 CHM-40 i=20 71 B14, PMRV 040 i=20,
 CMRV 40 i20 71В14
 VP04025P03 JRSTD40-25-63B5 25 63 B5 CHM-40 i=25 63 B5, PMRV 040 i=25,
 CMRV 40 i25 63В5
 VP04025P04 JRSTD40-25-63B14 25 63 B14 CHM-40 i=25 63 B14, PMRV 040 i=25,
 CMRV 40 i25 63В14
 VP04025P05 JRSTD40-25-71B5 25 71 B5 CHM-40 i=25 71 B5, PMRV 040 i=25,
 CMRV 40 i25 71В5
 VP04025P06 JRSTD40-25-71B14 25 71 B14 CHM-40 i=25 71 B14, PMRV 040 i=25,
 CMRV 40 i25 71В14
 VP04030P03 JRSTD40-30-63B5 30 63 B5 CHM-40 i=30 63 B5, PMRV 040 i=30,
 CMRV 40 i30 63В5
 VP04030P04 JRSTD40-30-63B14 30 63 B14 CHM-40 i=30 63 B14, PMRV 040 i=30,
 CMRV 40 i30 63В14
 VP04030P05 JRSTD40-30-71B5 30 71 B5 CHM-40 i=30 71 B5, PMRV 040 i=30,
 CMRV 40 i30 71В5
 VP04030P06 JRSTD40-30-71B14 30 71 B14 CHM-40 i=30 71 B14, PMRV 040 i=30,
 CMRV 40 i30 71В14
 VP04040P03 JRSTD40-40-63B5 40 63 B5 CHM-40 i=40 63 B5, PMRV 040 i=40,
 CMRV 40 i40 63В5
 VP04040P04 JRSTD40-40-63B14 40 63 B14 CHM-40 i=40 63 B14, PMRV 040 i=40,
 CMRV 40 i40 63В14
 VP04040P05 JRSTD40-40-71B5 40 71 B5 CHM-40 i=40 71 B5, PMRV 040 i=40,
 CMRV 40 i40 71В5
 VP04040P06 JRSTD40-40-71B14 40 71 B14 CHM-40 i=40 71 B14, PMRV 040 i=40,
 CMRV 40 i40 71В14
 VP04050P01 JRSTD40-50-56B5 50 56 B5 CHM-40 i=50 56 B5, PMRV 040 i=50,
 CMRV 40 i50 56В5
 VP04050P03 JRSTD40-50-63B5 50 63 B5 CHM-40 i=50 63 B5, PMRV 040 i=50,
 CMRV 40 i50 63В5
 VP04050P04 JRSTD40-50-63B14 50 63 B14 CHM-40 i=50 63 B14, PMRV 040 i=50,
 CMRV 40 i50 63В14
 VP04050P05 JRSTD40-50-71B5 50 71 B5 CHM-40 i=50 71 B5, PMRV 040 i=50,
 CMRV 40 i50 71В5
 VP04050P06 JRSTD40-50-71B14 50 71 B14 CHM-40 i=50 71 B14, PMRV 040 i=50,
 CMRV 40 i50 71В14
 VP04060P01 JRSTD40-60-56B5 60 56 B5 CHM-40 i=60 56 B5, PMRV 040 i=60,
 CMRV 40 i60 56В5
 VP04060P03 JRSTD40-60-63B5 60 63 B5 CHM-40 i=60 63 B5, PMRV 040 i=60,
 CMRV 40 i60 63В5
 VP04060P04 JRSTD40-60-63B14 60 63 B14 CHM-40 i=60 63 B14, PMRV 040 i=60,
 CMRV 40 i60 63В14
 VP04060P05 JRSTD40-60-71B5 60 71 B5 CHM-40 i=60 71 B5, PMRV 040 i=60,
 CMRV 40 i60 71В5
 VP04060P06 JRSTD40-60-71B14 60 71 B14 CHM-40 i=60 71 B14, PMRV 040 i=60,
 CMRV 40 i60 71В14
 VP04080P01 JRSTD40-80-63B5 80 56 B5 CHM-40 i=80 63 B5, PMRV 040 i=80,
 CMRV 40 i80 56В5
 VP04080P03 JRSTD40-80-71B5 80 63 B5 CHM-40 i=80 71 B5, PMRV 040 i=80,
 CMRV 40 i80 63В5
 VP04080P04 JRSTD40-80-71B14 80 63 B14 CHM-40 i=80 71 B14, PMRV 040 i=80,
 CMRV 40 i80 63В14
 VP04080P05 JRSTD40-80-80B5 80 71 B5 CHM-40 i=80 80 B5, PMRV 040 i=80,
 CMRV 40 i80 71В5
 VP04080P06 JRSTD40-80-80B14 80 71 B14 CHM-40 i=80 80 B14, PMRV 040 i=80,
 CMRV 40 i80 71В14
 VP040X1P01 JRSTD40-100-56B5 100 56 B5 CHM-40 i=100 56 B5, PMRV 040 i=100,
 CMRV 40 i100 56В5
 VP040X1P03 JRSTD40-100-63B5 100 63 B5 CHM-40 i=100 63 B5, PMRV 040 i=100,
 CMRV 40 i100 63В5
 VP040X1P04 JRSTD40-100-63B14 100 63 B14 CHM-40 i=100 63 B14, PMRV 040 i=100,
 CMRV 40 i100 63В14
 VP040X1P05 JRSTD40-100-71B5 100 71 B5 CHM-40 i=100 71 B5, PMRV 040 i=100,
 CMRV 40 i100 71В5
 VP040X1P06 JRSTD40-100-71B14 100 71 B14 CHM-40 i=100 71 B14, PMRV 040 i=100,
 CMRV 40 i100 71В14

придбати черв1ячний редуктор в Києві

Черв'ячні редуктори Sati VP040 мають високу якість та помірну ціну, за їх допомогою ви зможете замінити мотор-редуктори Chiaravalli, Siti, Tramec, STM, Bonfiglioli, Motovario, Transtechno, Renold. Boston Gear, Leroy Somer, Lexar Industrial, Lenze, Keb, Dodge, Winsmith, Morse Cobra, Fixed Star worm gear reducer.

Bonfiglioli bologna

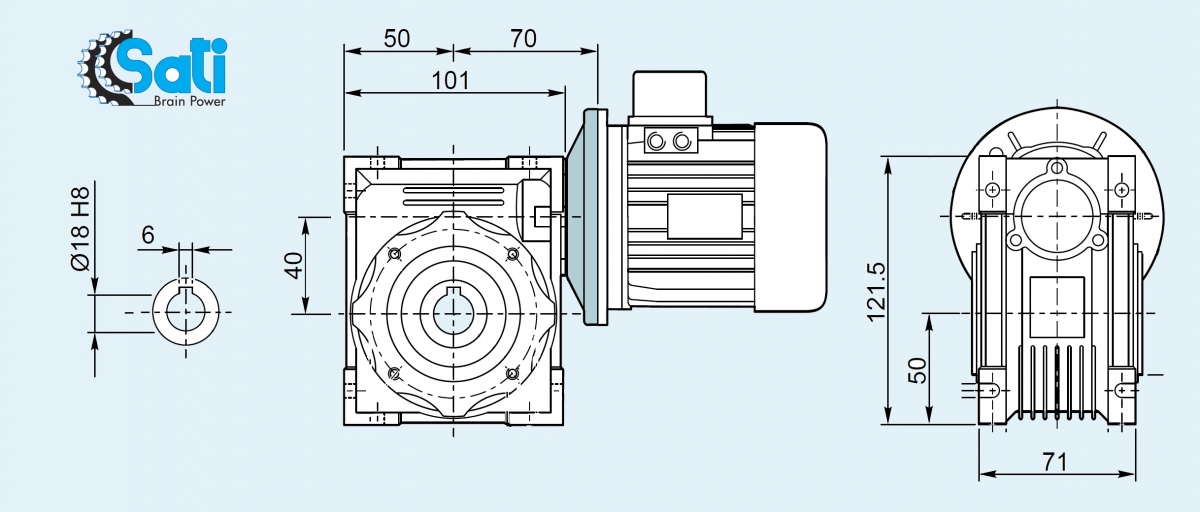

Приєднувальні розміри фланця електродвигуна мотор-редуктора nmrv 040 (kpd-drive jrstd 40):

 габарит
 електродвигуна		 вал D фланець P кріпильні
 отвори M		 центруючий
 буртик N
 мм мм мм мм
 IEC 56 B5    / 0800918S 9 80 65 50
 IEC 63 B5    / 1401118S 11 140 115 95
 IEC 63 B14  / 0901118S 11 90 75 60
 IEC 71 B5    / 1601418S 14 160 130 110
 IEC 71 B14  / 1051418S 14 105 85 70

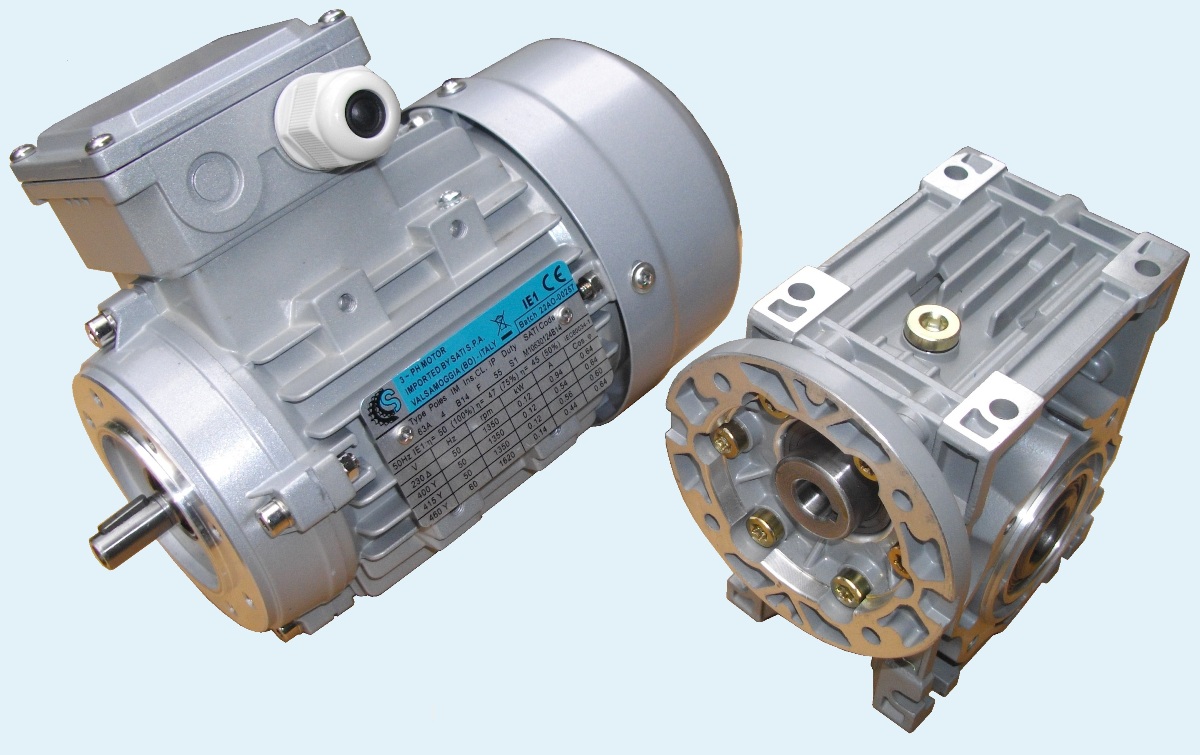

Chiaravalli cmrv/040

На сторінках нашого сайта ви можете скачати PDF-каталоги та допоміжну технічну інформацію. Звернувшись до наших інженерів ви можете замовити розрахунок пасових передач та ланцюгових передач, підбір мотор-редукторів згідно технічного завдання.
