Черв'ячний редуктор VP025 Sati

Chiaravalli редуктор

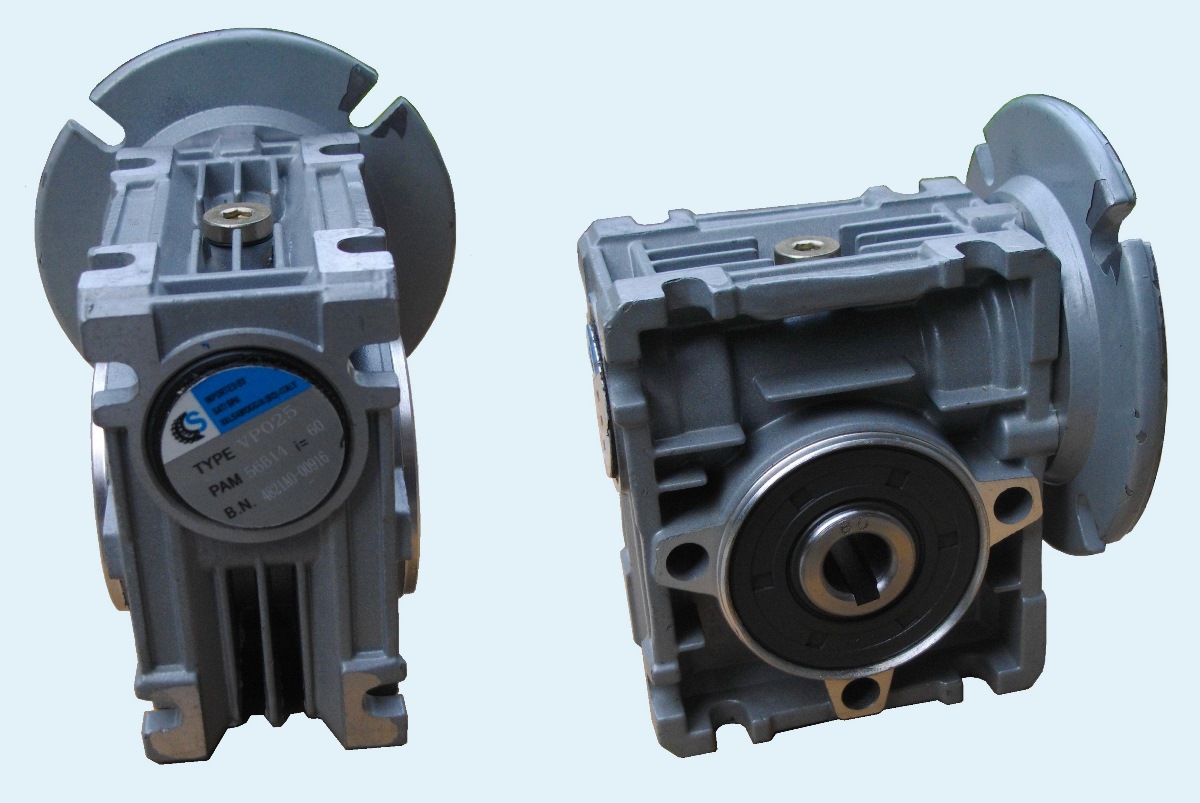

Черв'ячний одноступінчастий мотор-редуктор Sati VP025.

Міжвісьова відстань 25 мм, корпус редуктора виготовлений з алюмінія, легкий та компактний.

cmrv 025 редуктор

Ескіз редуктора та його розміри, типові маркування і характеристики

 маркування
 Sati		 маркування
 JIE		 i фланець
 електродвигуна		 додаткові позначення
 VP02507P02 JRSTD25-7.5-56B14 7,5 56 B14 NMRV025 P R7.5 56B14, 025 i=7,5 56B14 U
 VP02510P02 JRSTD25-10-56B14 10 56 B14 NMRV025 P R10 56B14, 025 i=10 56B14 U, NMRV-025-010
 VP02515P02 JRSTD25-15-56B14 15 56 B14 NMRV025 P R15 56B14, 025 i=15 56B14 U, NMRV-025-015
 VP02520P02 JRSTD25-20-56B14 20 56 B14 NMRV025 P R20 56B14, 025 i=20 56B14 U, NMRV-025-020
 VP02525P02 JRSTD25-25-56B14 25 56 B14 NMRV025 P R25 56B14, 025 i=25 56B14 U, NMRV-025-025
 VP02530P02 JRSTD25-30-56B14 30 56 B14 NMRV025 P R30 56B14, 025 i=30 56B14 U, NMRV-025-030
 VP02540P02 JRSTD25-40-56B14 40 56 B14 NMRV025 P R40 56B14, 025 i=40 56B14 U, NMRV-025-040
 VP02550P02 JRSTD25-50-56B14 50 56 B14 NMRV025 P R50 56B14, 025 i=50 56B14 U, NMRV-025-050
 VP02560P02 JRSTD25-60-56B14 60 56 B14 NMRV025 P R60 56B14, 025 i=60 56B14 U, NMRV-025-060



Bonfiglioli bologna

Розміри приєднувального фланця електродвигуна у черв'ячного мотор-редуктора nmrv025:

 габарит
 электродвигателя		 вал D фланец P крепёжные
 отверстия M		 центрирующий
 буртик N		варианты маркировки фланца
 мм мм мм мм
 IEC 56 B14  / 0801114S U 9 80 65 50 PAM 56B14

Для побудування приводів та транспортерів ви можете придбати зі складу в Києві та під замовлення різноманітні комплектуючі - гумові зубчасті паси, поліуретанові двохсторонні зубчасті паси, конвеєрні барабани, електродвигуни з гальмом, еластичні муфти, обгонні муфти, зірочки для ланцюгів з монтуванням на конічні втулки.

На сторінках нашого сайта ви можете скачати PDF-каталоги редукторів та додаткову технічну інформацію. Звернувшись до наших інженерів ви зможете запитати технічну допомогу та замовити розрахунки пасових передач, ланцюгових передач, підбір еластичних муфт та редукторів згідно технічного завдання.
