профиль зуба Т2, Т2,5, Т5, T9, Т10, Т20. Благодаря свойствам полиуретана может применяться в пищевой промышленности и в агрессивных средах. Благодаря отсутствию просальзывания передачи на зубчатых ремнях обладают жёсткой синхронизацией, поэтому они достаточно часто используются в сервоприводах. Также полиуретановые зубчатые ремни часто используются в качестве основы для ремней с покрытием.
Размеры и длины ремней Brecoflex:
Зубчатый полиуретановый ремень Brecoflex, Synchroflex, профиля Т2. Шаг 2,0 мм. Применяется в различных приборах и механизмах для синхронизации (принтеры, купюроприёмники). Поставляется только в ремонтных целях.
размер | Z | размер | Z | размер | Z | ||
T2 / 90 SFX | 45 | T2 / 160 SFX | 80 | T2 / 280 SFX | 140 | ||
T2 / 118 SFX | 59 | T2 / 180 SFX | 90 | T2 / 192 SFX | 146 | ||
T2 / 120 SFX | 60 | T2 / 200 SFX | 100 | T2 / 320 SFX | 160 | ||
T2 / 138 SFX | 69 | T2 / 220 SFX | 110 | T2 / 360 SFX | 180 | ||
T2 / 140 SFX | 70 | T2 / 240 SFX | 120 | T2 / 600 SFX | 300 | ||
T2 / 144 SFX | 72 | T2 / 256 SFX | 128 | T2 / 710 SFX | 355 | ||
T2 / 150 SFX | 75 | T2 / 262 SFX | 131 |

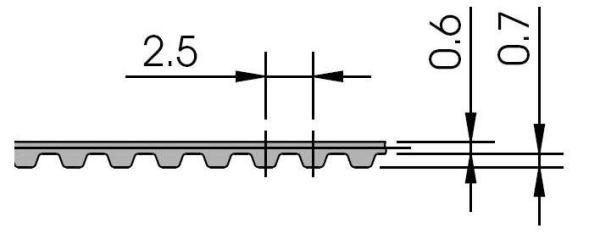

Полиуретановый зубчатый ремень Т2,5. Имеет металлический корд.Стандартная ширина ремня 4, 6, 10, 12, 16 и 20 мм, под заказ возможна другая ширина.
Стандартные длины и маркировки ремней Brecoflex (Synchroflex) T2.5:
типоразмер | Z | типоразмер | Z | типоразмер | Z | ||
T2.5 / 120 SFX | 48 | T2.5 / 245 SFX | 98 | T2.5 / 420 SFX | 168 | ||
T2.5 / 145 SFX | 58 | T2.5 / 250 SFX | 100 | T2.5 / 480 SFX | 192 | ||
T2.5 / 160 SFX | 64 | T2.5 / 265 SFX | 106 | T2.5 / 500 SFX | 200 | ||
T2.5 / 177.5 SFX | 71 | T2.5 / 285 SFX | 114 | T2.5 / 540 SFX | 216 | ||
T2.5 / 180 SFX | 72 | T2.5 / 290 SFX | 116 | T2.5 / 620 SFX | 248 | ||
T2.5 / 182.5 SFX | 73 | T2.5 / 305 SFX | 122 | T2.5 / 650 SFX | 260 | ||
T2.5 / 200 SFX | 80 | T2.5 / 317.5 SFX | 127 | T2.5 / 780 SFX | 312 | ||
T2.5 / 225 SFX | 90 | T2.5 / 330 SFX | 132 | T2.5 / 950 SFX | 380 | ||
T2.5 / 230 SFX | 92 | T2.5 / 380 SFX | 152 | T2.5 / 1300 SFX | 520 |
Пре необходимости может быть изготовлен сварной ремень с другой длиной.
Типичная маркировка: 12 Т2,5 230
где: 12 - ширина зубчатого ремня, мм
Т2,5 - обозначение профиля зуба
230 -длина ремня в миллиметрах.

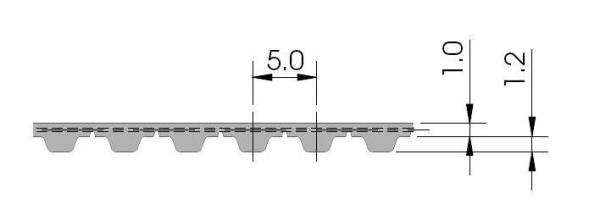

Стандартные размеры зубчатых ремней Т5 (SFX - Synchroflex, BFX - Brecoflex). Материал ремня - полиуретан стандартный корд - металлический, опционально кевларовый, также возможно изготовление ремней под заказ - покрытие зуба тканью (PAZ), нанесение дополнительного покрытия, наваривание дополнительных элементов.
Типоразмер | Z | Типоразмер | Z | Типоразмер | Z | ||
T5 / 100 SFX | 20 | T5 / 510 BFX | 102 | T5 / 1160 BFX | 232 | ||
T5 / 150 SFX | 30 | T5 / 525 BFX | 105 | T5 / 1215 BFX | 243 | ||
T5 / 165 SFX | 31 | T5 / 545 BFX | 109 | T5 / 1315 BFX | 263 | ||
T5 / 180 SFX | 36 | T5 / 550 SFX | 110 | T5 / 1380 BFX | 276 | ||
T5 / 185 SFX | 37 | T5 / 560 BFX | 112 | T5 / 1400 BFX | 280 | ||
T5 / 200 SFX | 40 | T5 / 575 BFX | 115 | T5 / 1500 BFX | 300 | ||
T5 / 210 SFX | 42 | T5 / 590 SFX | 118 | T5 / 1600 BFX | 320 | ||
T5 / 215 BFX | 43 | T5 / 610 BFX | 122 | T5 / 1700 BFX | 340 | ||
T5 / 220 BFX | 44 | T5 / 620 BFX | 124 | T5 / 1800 BFX | 360 | ||
T5 / 225 BFX | 45 | T5 / 630 BFX | 126 | T5 / 1900 BFX | 380 | ||
T5 / 240 BFX | 48 | T5 / 650 SFX | 130 | T5 / 2000 BFX | 400 | ||
T5 / 245 BFX | 49 | T5 / 660 BFX | 132 | T5 / 2120 BFX | 424 | ||
T5 / 250 SFX | 50 | T5 / 690 BFX | 138 | T5 / 2240 BFX | 448 | ||
T5 / 255 BFX | 51 | T5 / 700 SFX | 140 | T5 / 2360 BFX | 472 | ||
T5 / 260 BFX | 52 | T5 / 720 BFX | 144 | T5 / 2500 BFX | 500 | ||
T5 / 270 BFX | 54 | T5 / 725 SFX | 145 | T5 / 2650 BFX | 530 | ||
T5 / 280 BFX | 56 | T5 / 750 BFX | 150 | T5 / 2800 BFX | 560 | ||
T5 / 295 BFX | 59 | T5 / 755 BFX | 151 | T5 / 3000 BFX | 600 | ||
T5 / 305 BFX | 61 | T5 / 765 SFX | 153 | T5 / 3150 BFX | 630 | ||
T5 / 330 BFX | 66 | T5 / 780 BFX | 156 | T5 / 3350 BFX | 670 | ||
T5 / 340 BFX | 68 | T5 / 800 BFX | 160 | T5 / 3550 BFX | 690 | ||
T5 / 355 BFX | 71 | T5 / 815 BFX | 163 | T5 / 3750 BFX | 750 | ||
T5 / 365 BFX | 73 | T5 / 840 BFX | 168 | T5 / 4000 BFX | 800 | ||
T5 / 370 BFX | 74 | T5 / 850 BFX | 170 | T5 / 4250 BFX | 850 | ||
T5 / 390 BFX | 78 | T5 / 860 BFX | 172 | T5 / 4500 BFX | 900 | ||
T5 / 400 BFX | 80 | T5 / 900 BFX | 180 | T5 / 4750 BFX | 950 | ||
T5 / 410 BFX | 82 | T5 / 925 SFX | 185 | T5 / 5000 BFX | 1000 | ||
T5 / 420 BFX | 84 | T5 / 940 SFX | 188 | T5 / 5300 BFX | 1060 | ||
T5 / 435 BFX | 87 | T5 / 945 BFX | 189 | T5 / 5600 BFX | 1120 | ||
T5 / 455 BFX | 91 | T5 / 980 BFX | 196 | T5 / 6000 BFX | 1200 | ||
T5 / 460 SFX | 92 | T5 / 990 BFX | 198 | T5 / 6300 BFX | 1260 | ||
T5 / 480 BFX | 96 | T5 / 1040 BFX | 208 | T5 / 6700 BFX | 1340 | ||
T5 / 500 BFX | 100 | T5 / 1075 BFX | 215 | T5 / 7100 BFX | 1420 | ||
T5 / 505 SFX | 101 | T5 / 1100 BFX | 220 | T5 / 7500 BFX | 1500 |

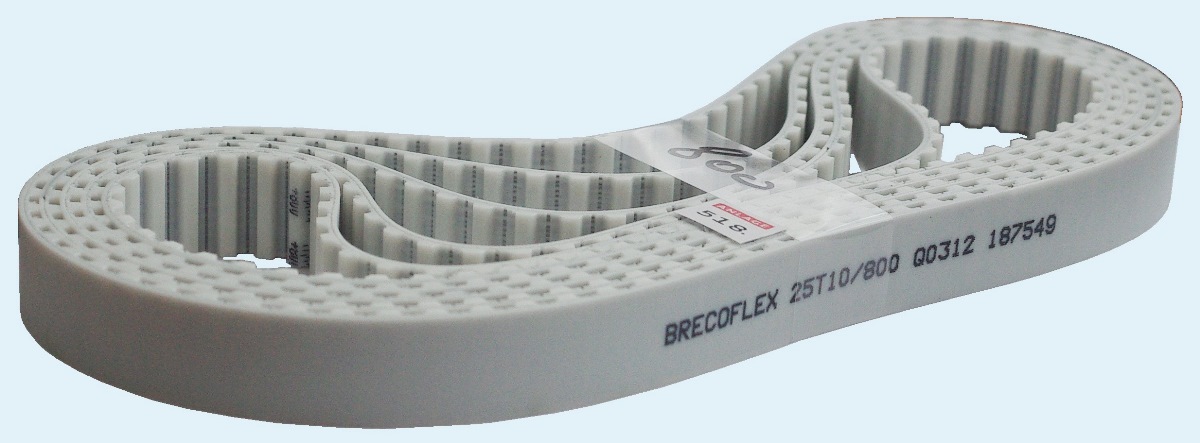

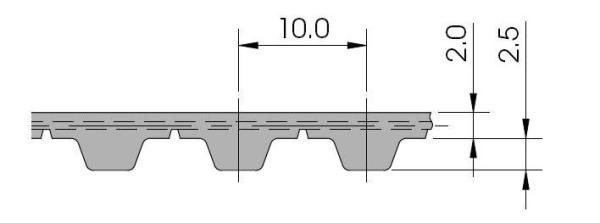

Стандартные размеры зубчатых ремней Т10 (SFX - Synchroflex, BFX - Brecoflex). По специальному заказу возможно изготовление цельных зубчатых ремней профиля Т10 с любой длиной в диапазоне от 720 до 20000 мм. Атсндартные ширины полиуретановых ремней Т10 с металлическим и кевларовым кордом - 10, 12, 16, 20, 25, 32, 50, 75, 100 мм.
Типоразмер | Z | Типоразмер | Z | Типоразмер | Z | ||
T10 / 260 SFX | 26 | T10 / 920 BFX | 92 | T10 / 1960 BFX | 196 | ||
T10 / 350 SFX | 35 | T10 / 960 BFX | 96 | T10 / 2250 BFX | 225 | ||
T10 / 370 SFX | 37 | T10 / 970 BFX | 97 | T10 / 2360 BFX | 236 | ||
T10 / 420 SFX | 42 | T10 / 980 BFX | 98 | T10 / 2500 BFX | 250 | ||
T10 / 440 SFX | 44 | T10 / 990 BFX | 99 | T10 / 2650 BFX | 265 | ||
T10 / 450 SFX | 45 | T10 / 1010 BFX | 101 | T10 / 2800 BFX | 280 | ||
T10 / 500 BFX | 50 | T10 / 1080 BFX | 108 | T10 / 3000 BFX | 300 | ||
T10 / 530 BFX | 53 | T10 / 1110 BFX | 111 | T10 / 3100 BFX | 310 | ||
T10 / 560 BFX | 56 | T10 / 1140 BFX | 114 | T10 / 3150 BFX | 315 | ||
T10 / 600 BFX | 60 | T10 / 1150 BFX | 115 | T10 / 3350 BFX | 335 | ||
T10 / 610 BFX | 61 | T10 / 1210 BFX | 121 | T10 / 3750 BFX | 375 | ||
T10 / 630 BFX | 63 | T10 / 1240 BFX | 124 | T10 / 4000 BFX | 400 | ||
T10 / 660 BFX | 66 | T10 / 1250 BFX | 125 | T10 / 4250 BFX | 425 | ||
T10 / 680 SFX | 68 | T10 / 1300 BFX | 130 | T10 / 4500 BFX | 450 | ||
T10 / 690 BFX | 69 | T10 / 1320 BFX | 132 | T10 / 4750 BFX | 475 | ||
T10 / 700 BFX | 70 | T10 / 1350 BFX | 135 | T10 / 4780 BFX | 478 | ||
T10 / 720 BFX | 72 | T10 / 1390 BFX | 139 | T10 / 5000 BFX | 500 | ||
T10 / 730 SFX | 73 | T10 / 1400 BFX | 140 | T10 / 5300 BFX | 530 | ||
T10 / 750 SFX | 75 | T10 / 1420 BFX | 142 | T10 / 5600 BFX | 560 | ||
T10 / 760 SFX | 76 | T10 / 1450 BFX | 145 | T10 / 6000 BFX | 600 | ||
T10 / 780 BFX | 78 | T10 / 1460 BFX | 146 | T10 / 6300 BFX | 630 | ||
T10 / 800 SFX | 80 | T10 / 1500 BFX | 150 | T10 / 6700 BFX | 670 | ||
T10 / 810 BFX | 81 | T10 / 1560 BFX | 156 | T10 / 7100 BFX | 710 | ||
T10 / 840 BFX | 84 | T10 / 1610 BFX | 161 | T10 / 7500 BFX | 750 | ||
T10 / 850 SFX | 85 | T10 / 1750 BFX | 175 | T10 / 8000 BFX | 800 | ||
T10 / 880 BFX | 88 | T10 / 1780 BFX | 178 | T10 / 9000 BFX | 900 | ||
T10 / 890 BFX | 89 | T10 / 1880 BFX | 188 |

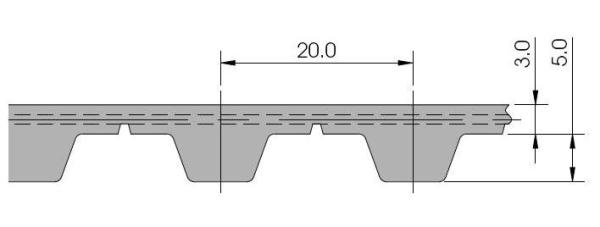

Полиуретановые зубчатые ремни Brecoflex с зубом Т20. Стандарный корд - стальной, опционально - кевларовый. Зубчатые ремни Т20 выпускаются шириной 16, 20, 25, 32, 50, 75, 100, 150 мм.
Маркировка | Z | Маркировка | Z | маркировка | Z | ||
T20 / 1260 SFX | 63 | T20 / 2500 BFX | 125 | T20 / 4500 BFX | 225 | ||
T20 / 1460 SFX | 73 | T20 / 2600 BFX | 130 | T20 / 4760 BFX | 238 | ||
T20 / 1500 BFX | 75 | T20 / 2660 BFX | 133 | T20 / 5000 BFX | 250 | ||
T20 / 1600 BFX | 80 | T20 / 2800 BFX | 140 | T20 / 5300 BFX | 265 | ||
T20 / 1700 BFX | 85 | T20 / 3000 BFX | 150 | T20 / 5600 BFX | 280 | ||
T20 / 1780 BFX | 89 | T20 / 3100 BFX | 155 | T20 / 6000 BFX | 300 | ||
T20 / 1800 BFX | 90 | T20 / 3160 BFX | 158 | T20 / 6300 BFX | 315 | ||
T20 / 1880 BFX | 94 | T20 / 3360 BFX | 168 | T20 / 6700 BFX | 335 | ||
T20 / 1900 BFX | 95 | T20 / 3560 BFX | 178 | T20 / 7100 BFX | 355 | ||
T20 / 2000 BFX | 100 | T20 / 3620 BFX | 181 | T20 / 7500 BFX | 375 | ||
T20 / 2120 BFX | 106 | T20 / 3760 BFX | 188 | T20 / 8000 BFX | 400 | ||
T20 / 2240 BFX | 112 | T20 / 4000 BFX | 200 | T20 / 8500 BFX | 425 | ||
T20 / 2360 BFX | 118 | T20 / 4260 BFX | 213 | T20 / 9000 BFX | 450 |
В комплект к зубчатым ремням вы можете приобрести зубчатые шкивы, концевые пластины, направляющие для ремней, альтернативно мы можем предложить зубчатые ремни Bando, Япония. Также наши специалисты готовы провести расчёт привода на зубчатых ремнях и подобрать альтернативу ремням Optibelt, Gates Synchropower, Good Year, Contitech, Misumi, Roulunds, angst+pfister n.v. s.a., Ammeraal beltech, Megadyne, Pix, Browning, Maska, Polimetric, Sit.
Поставляем зубчатые ремни с наваренным транспортирующим покрытием - Linatex, Porol, Super Grip, Sylomer. Для построения конвейеров и приводов вы также можете купить пластинчатые цепи, зубчатые муфты, редукторы, звёздочки цепей и цепи с аттачментом, усиленные приводные ремни, обгонные муфты. На сайте компании вы найдёте каталоги в фрмате PDF и вспомогатеьную техническую информацию.
