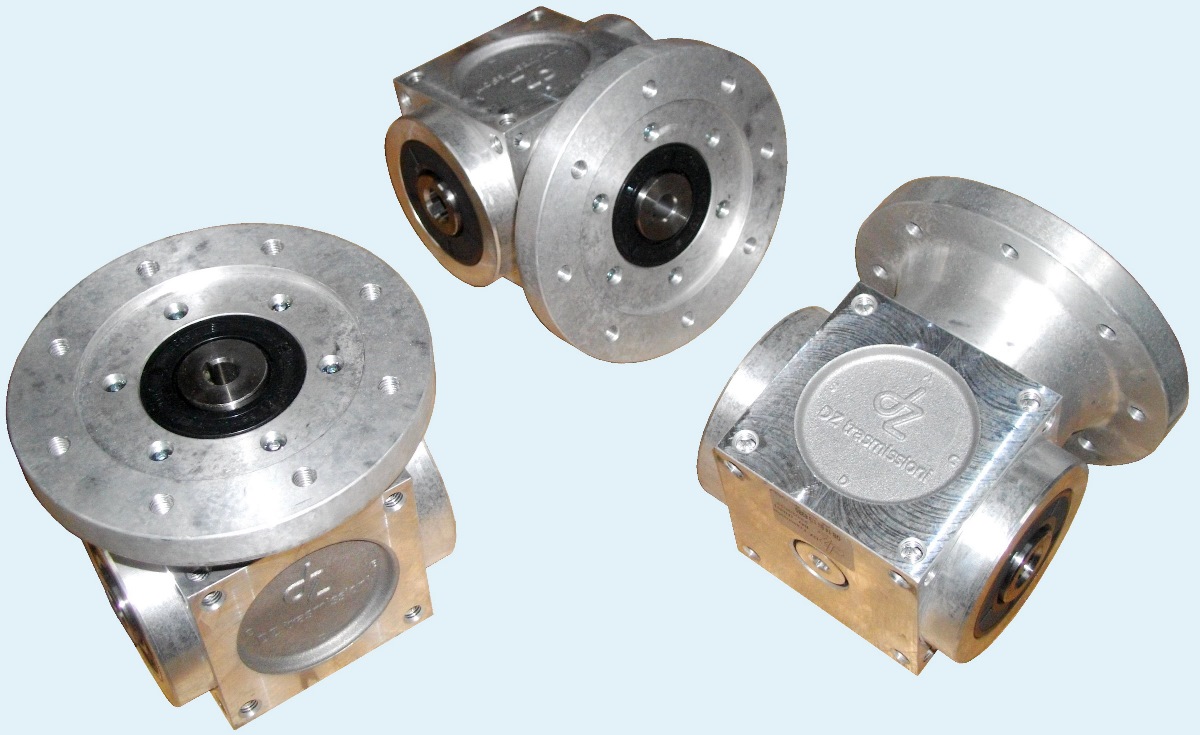

Новая линейка угловых редукторов QB в ассортименте DZ Trasmissioni.
Угловые конические редукторы со спиральным зубом. Закалённые шлифованые угловые шестерни с зубом Gleason, изготовлены из хромо-никелевой стали. По специальному заказу возможна поставка редукторов с пониженным люфтом в зубчатом зацеплении (до 5 угловых минут).
Угловые редукторы QB насчитывают 55 различных компоновок по присоединительным размерам, количеству и направлению вращения валов. Подшипники и смазка редукторов предусматривают работу при скоростях до 3000 об/мин. Диапазон передаваемых мощностей - от 0,18 до 1000 кВт.
Набор передаточных чисел редукторов: 1:1; 1:1,5; 1:2; 1:3; 1:4; (понижающие) при необходимости редукторы можно использовать в реверсном включении, как повышающие.
Конический угловой редуктор DZ Trasmissioni, серия редукторов QB, Type 1.
Компоновка коническго редуктора QP тип 1 и основные геометрические размеры
типоразмер | i | маркировка | А, мм | В - С, мм | L1 | G1 | L8 | L10 | L11 | L2 | L7 |
QB54 | 1:1 | QB 1 54 1/1 | 11 | 18 | 44 | 54 | 35 | 74 | 144 | 23 | 122 |
1:1,5 | QB 1 54 1/1.5 | ||||||||||
1:2 | QB 1 54 1/2 | ||||||||||
1:3 | QB 1 54 1/3 | ||||||||||
1:4 | QB 1 54 1/4 | ||||||||||
QB54R | 1:1 | QB 1R 54 1/1 | 18 | 35 | 134 | ||||||
1:1.5 | QB 1R 54 1/1.5 | ||||||||||
1:2 | QB 1R 54 1/2 | ||||||||||
1:3 | QB 1R 54 1/3 | ||||||||||
1:4 | QB 1R 54 1/4 | ||||||||||
QB86 | 1:1 | QB 1 86 1/1 | 16 | 24 | 70 | 86 | 50 | 120 | 220 | 30 | 157 |
1:1.5 | QB 1 86 1/1.5 | ||||||||||
1:2 | QB 1 86 1/2 | ||||||||||
1:3 | QB 1 86 1/3 | ||||||||||
1:4 | QB 1 86 1/4 | ||||||||||
QB86R | 1:1 | QB 1R 86 1/1 | 24 | 50 | 177 | ||||||
1:1.5 | QB 1R 86 1/1.5 | ||||||||||
1:2 | QB 1R 86 1/2 | ||||||||||
1:3 | QB 1R 86 1/3 | ||||||||||
1:4 | QB 1R 86 1/4 | ||||||||||
QB110 | 1:1 | QB 1 110 1/1 | 20 | 26 | 90 | 110 | 55 | 144 | 254 | 40 | 205 |
1:1.5 | QB 1 110 1/1.5 | ||||||||||
1:2 | QB 1 110 1/2 | ||||||||||
1:3 | QB 1 110 1/3 | ||||||||||
1:4 | QB 1 110 1/4 | ||||||||||
QB110R | 1:1 | QB 1R 110 1/1 | 26 | 55 | 220 | ||||||
1:1.5 | QB 1R 110 1/1.5 | ||||||||||
1:2 | QB 1R 110 1/2 | ||||||||||
1:3 | QB 1R 110 1/3 | ||||||||||
1:4 | QB 1R 110 1/4 | ||||||||||
QB134 | 1:1 | QB 1 134 1/1 | 24 | 32 | 114 | 134 | 65 | 174 | 304 | 50 | 249 |
1:1.5 | QB 1 134 1/1.5 | ||||||||||
1:2 | QB 1 134 1/2 | ||||||||||
1:3 | QB 1 134 1/3 | ||||||||||
1:4 | QB 1 134 1/4 | ||||||||||
QB134R | 1:1 | QB 1R 134 1/1 | 32 | 65 | 264 | ||||||
1:1.5 | QB 1R 134 1/1.5 | ||||||||||
1:2 | QB 1R 134 1/2 | ||||||||||
1:3 | QB 1R 134 1/3 | ||||||||||
1:4 | QB 1R 134 1/4 | ||||||||||
QB166 | 1:1 | QB 1 166 1/1 | 32 | 45 | 144 | 166 | 90 | 212 | 392 | 65 | 300 |
1:1.5 | QB 1 166 1/1.5 | ||||||||||
1:2 | QB 1 166 1/2 | ||||||||||
1:3 | QB 1 166 1/3 | ||||||||||
1:4 | QB 1 166 1/4 | ||||||||||
QB166R | 1:1 | QB 1R 166 1/1 | 45 | 90 | 325 | ||||||
1:1.5 | QB 1R 166 1/1.5 | ||||||||||
1:2 | QB 1R 166 1/2 | ||||||||||
1:3 | QB 1R 166 1/3 | ||||||||||
1:4 | QB 1R 166 1/4 | ||||||||||
QB200 | 1:1 | QB 1 200 1/1 | 42 | 55 | 174 | 200 | 110 | 250 | 470 | 85 | 367 |
1:1.5 | QB 1 200 1/1.5 | ||||||||||
1:2 | QB 1 200 1/2 | ||||||||||
1:3 | QB 1 200 1/3 | ||||||||||
1:4 | QB 1 200 1/4 | ||||||||||
QB200R | 1:1 | QB 1R 200 1/1 | 55 | 110 | 392 | ||||||
1:1.5 | QB 1R 200 1/1.5 | ||||||||||
1:2 | QB 1R 200 1/2 | ||||||||||
1:3 | QB 1R 200 1/3 | ||||||||||
1:4 | QB 1R 200 1/4 | ||||||||||
QB250 | 1:1 | QB 1 250 1/1 | 55 | 70 | 216 | 250 | 140 | 300 | 580 | 100 | 443 |
1:1.5 | QB 1 250 1/1.5 | ||||||||||
1:1 | QB 1 250 1/2 | ||||||||||
1:3 | QB 1 250 1/3 | ||||||||||
1:4 | QB 1 250 1/4 | ||||||||||
QB250R | 1:1 | QB 1R 250 1/1 | 70 | 140 | 483 | ||||||
1:1.5 | QB 1R 250 1/1.5 | ||||||||||
1:2 | QB 1R 250 1/2 | ||||||||||
1:3 | QB 1R 250 1/3 | ||||||||||
1:4 | QB 1R 250 1/4 | ||||||||||
QB350 | 1:1 | QB 1 350 1/1 | 65 | 85 | 230 | 350 | 170 | 420 | 760 | 120 | 625 |
1:1.5 | QB 1 350 1/1.5 | ||||||||||
1:2 | QB 1 350 1/2 | ||||||||||
1:3 | QB 1 350 1/3 | ||||||||||
1:4 | QB 1 350 1/4 | ||||||||||
QB350R | 1:1 | QB 1R 350 1/1 | 85 | 170 | 675 | ||||||
1:1.5 | QB 1R 350 1/1.5 | ||||||||||
1:2 | QB 1R 350 1/2 | ||||||||||
1:3 | QB 1R 350 1/3 | ||||||||||
1:4 | QB 1R 350 1/4 |
Вы можете приобрести конические редукторы восьми типоразмеров: QB 54, QB 86, QB 110, QB 134, QB 166, QB 200, QB 250, QB 350. Основная часть корпуса выполнена в форме куба и размер корпуса (в мм, без крышек) соответствует типоразмеру редуктора.
Редуктор угловой конический DZ Trasmissioni series Special
При построении механизмов и оборудования ві также сможете приобрести карданные валы и промвалы, гидомуфты, фрикционные управляемые муфты, вильчатые цепи и звёздочки конвейерных цепей, зубчатые ремни и шкивы, компактные мотор-редукторы, стяжные муфты и обгонные муфты. Инженеры нашей компании помогут разобраться вам в каталогах подукции и постараются предложить оптимальные цены.
