Заготовки зубчатых шкивов

Если необходимо изготовить зубчатый шкив с нестандартными размерами, вам может понадобиться заготовка зубчатого шкива производства компаний Breco, Германия, Sati, Италия.

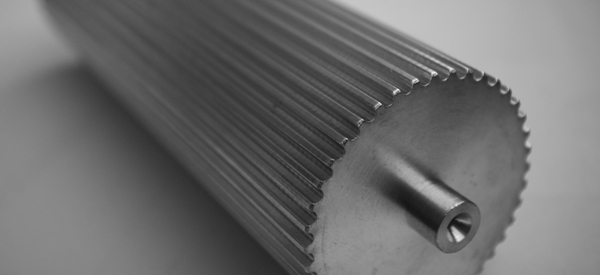

шкив HTD 5M, 8M, 14M

Заготовка зубчатого шкива - это металлический цилиндр с нарезанным зубчатым профилем для приводного ремня. В первую очередь такие заготовки необходимы для изготовления зубчатых шкивов нестандартной конфигурации либо с таким количеством зубов, какого нет в перечне стандартных зубчатых шкивов.
Готовы предложить в ассортименте следующие профили заготовок шкивов: T2.5, T5, T10, AT3, AT5, AT10, MXL, XL, L, H,
Заготовка зубчатого шкива

Заготовки зубчатых шкивов HTD 5M - маркировки и размеры (длина рабочей части заготовки - 175 / 200 мм)

 Артикул
 алюминий		 Артикул
 сталь		 Зубья Dp
 mm		 De
 mm
 7705M012 / 12 5M 175 AL 7705M012X / 12 5M 175 ST Z=12 19.10 17.26
 7705M013 / 13 5M 175 AL 7705M013X / 13 5M 175 ST Z=13 20.69 19.55
 7705M014 / 14 5M 175 AL 7705M014X / 14 5M 175 ST Z=14 22.28 21.14
 7705M015 / 15 5M 175 AL 7705M015X / 15 5M 175 ST Z=15 23.87 22.73
 7705M016 / 16 5M 175 AL 7705M016X / 16 5M 175 ST Z=16 25.46 24.32
 7705M017 / 17 5M 200 AL 7705M017X / 17 5M 200 ST Z=17 27.06 25.92
 7705M018 / 18 5M 200 AL 7705M018X / 18 5M 200 ST Z=18 28.65 27.51
 7705M019 / 19 5M 200 AL 7705M019X / 19 5M 200 ST Z=19 30.24 29.10
 7705M020 / 20 5M 200 AL 7705M020X / 20 5M 200 ST Z=20 31.83 30.69
 7705M021 / 21 5M 200 AL 7705M021X / 21 5M 200 ST Z=21 33.42 32.28
 7705M022 / 22 5M 200 AL 7705M022X / 22 5M 200 ST Z=22 35.01 33.87
 7705M023 / 23 5M 200 AL 7705M023X / 23 5M 200 ST Z=23 36.61 35.47
 7705M024 / 24 5M 200 AL 7705M024X / 24 5M 200 ST Z=24 38.20 37.06
 7705M025 / 25 5M 200 AL 7705M025X / 25 5M 200 ST Z=25 39.79 38.65
 7705M026 / 26 5M 200 AL 7705M026X / 26 5M 200 ST Z=26 41.38 40.24
 7705M027 / 27 5M 200 AL 7705M027X / 27 5M 200 ST Z=27 42.97 41.83
 7705M028 / 28 5M 200 AL 7705M028X / 28 5M 200 ST Z=28 44.56 43.42
 7705M029 / 29 5M 200 AL 7705M029X / 29 5M 200 ST Z=29 46.15 45.01
 7705M030 / 30 5M 200 AL 7705M030X / 30 5M 200 ST Z=30 47.75 46.60
 7705M031 / 31 5M 200 AL 7705M031X / 31 5M 200 ST Z=31 49.34 48.20
 7705M032 / 32 5M 200 AL 7705M032X / 32 5M 200 ST Z=32 50.93 49.79
 7705M033 / 33 5M 200 AL 7705M033X / 33 5M 200 ST Z=33 52.52 51.38
 7705M034 / 34 5M 200 AL 7705M034X / 34 5M 200 ST Z=34 54.11 52.97
 7705M035 / 35 5M 200 AL 7705M035X / 35 5M 200 ST Z=35 55.70 54.56
 7705M036 / 36 5M 200 AL 7705M036X / 36 5M 200 ST Z=36 57.30 56.16
 7705M038 / 38 5M 200 AL 7705M038X / 38 5M 200 ST Z=38 60.48 59.34
 7705M040 / 40 5M 200 AL 7705M040X / 40 5M 200 ST Z=40 63.66 62.52
 7705M042 / 42 5M 200 AL 7705M042X / 42 5M 200 ST Z=42 66.85 65.71
 7705M044 / 44 5M 200 AL 7705M044X / 44 5M 200 ST Z=44 70.03 68.89
 7705M045 / 45 5M 200 AL 7705M045X / 45 5M 200 ST Z=45 71.62 70.48
 7705M046 / 46 5M 200 AL 7705M046X / 46 5M 200 ST Z=46 73.21 72.07
 7705M048 / 48 5M 200 AL 7705M048X / 48 5M 200 ST Z=48 76.39 75.25
 7705M050 / 50 5M 200 AL 7705M050X / 50 5M 200 ST Z=50 79.58 78.43
 7705M054 / 54 5M 200 AL 7705M054X / 54 5M 200 ST Z=54 85.94 84.80
 7705M058 / 58 5M 200 AL 7705M058X / 58 5M 200 ST Z=58 92.31 91.17
 7705M060 / 60 5M 200 AL 7705M060X / 60 5M 200 ST Z=60 95.49 94,35
 7705M062 / 62 5M 200 AL 7705M062X / 62 5M 200 ST Z=62 98.68 97.54
 7705M072 / 72 5M 200 AL 7705M072X / 72 5M 200 ST Z=72 114.59 113.45
 7705M075 / 75 5M 200 AL 7705M075X / 75 5M 200 ST Z=75 119.37 118.23
 7705M080 / 80 5M 200 AL 7705M080X / 80 5M 200 ST Z=80 127.32 126.18



Заготовки зубчатых шкивов HTD 8M - маркировки и размеры (длина рабочей части заготовки - 200 мм)

 Артикул
 алюминий		 Артикул
 сталь		 Зубья Dp
 mm		 De
 mm
 7708M018 / 18 8M 200 AL 7708M018X / 18 8M 200 ST Z=18 45.84 44.46
 7708M019 / 19 8M 200 AL 7708M019X / 19 8M 200 ST Z=19 48.38 47.01
 7708M020 / 20 8M 200 AL 7708M020X / 20 8M 200 ST Z=20 50.93 49.56
 7708M021 / 21 8M 200 AL 7708M021X / 21 8M 200 ST Z=21 53.48 52.10
 7708M022 / 22 8M 200 AL 7708M022X / 22 8M 200 ST Z=22 56.02 54.65
 7708M023 / 23 8M 200 AL 7708M023X / 23 8M 200 ST Z=23 58.57 57.20
 7708M024 / 24 8M 200 AL 7708M024X / 24 8M 200 ST Z=24 61.12 59.75
 7708M025 / 25 8M 200 AL 7708M025X / 25 8M 200 ST Z=25 63.66 62.29
 7708M026 / 26 8M 200 AL 7708M026X / 26 8M 200 ST Z=26 66.21 64.84
 7708M027 / 27 8M 200 AL 7708M027X / 27 8M 200 ST Z=27 68.75 67.38
 7708M028 / 28 8M 200 AL 7708M028X / 28 8M 200 ST Z=28 71.30 70.08
 7708M029 / 29 8M 200 AL 7708M029X / 29 8M 200 ST Z=29 73.85 72.62
 7708M030 / 30 8M 200 AL 7708M030X / 30 8M 200 ST Z=30 76.39 75.13
 7708M032 / 32 8M 200 AL 7708M032X / 32 8M 200 ST Z=32 81.49 80.16
 7708M034 / 34 8M 200 AL 7708M034X / 34 8M 200 ST Z=34 86.58 85.22
 7708M035 / 35 8M 200 AL 7708M035X / 35 8M 200 ST Z=35 89.13 87.76
 7708M036 / 38 8M 200 AL 7708M036X / 38 8M 200 ST Z=36 91.67 90.30
 7708M038 / 38 8M 200 AL 7708M038X / 38 8M 200 ST Z=38 96.77 95.39
 7708M040 / 40 8M 200 AL 7708M040X / 40 8M 200 ST Z=40 101.86 100.49
 7708M042 / 42 8M 200 AL 7708M042X / 42 8M 200 ST Z=42 106.95 105.58
 7708M044 / 44 8M 200 AL 7708M044X / 44 8M 200 ST Z=44 112.05 110.57
 7708M045 / 45 8M 200 AL 7708M045X / 45 8M 200 ST Z=45 114.59 113.22
 7708M048 / 48 8M 200 AL 7708M048X / 48 8M 200 ST Z=48 122.23 120.86
 7708M050 / 50 8M 200 AL 7708M050X / 50 8M 200 ST Z=50 127.32 125.95
 7708M056 / 56 8M 200 AL 7708M056X / 56 8M 200 ST Z=56 142.60 141.23
 7708M060 / 60 8M 200 AL 7708M060X / 60 8M 200 ST Z=60 152.79 151.42
 7708M064 / 64 8M 200 AL 7708M064X / 64 8M 200 ST Z=64 162.97 161.60
 7708M070 / 70 8M 200 AL 7708M070X / 70 8M 200 ST Z=70 178.25 176.88
 7708M072 / 72 8M 200 AL 7708M072X / 72 8M 200 ST Z=72 183.36 181.97
 7708M075 / 75 8M 200 AL 7708M075X / 75 8M 200 ST Z=75 190.99 189.61

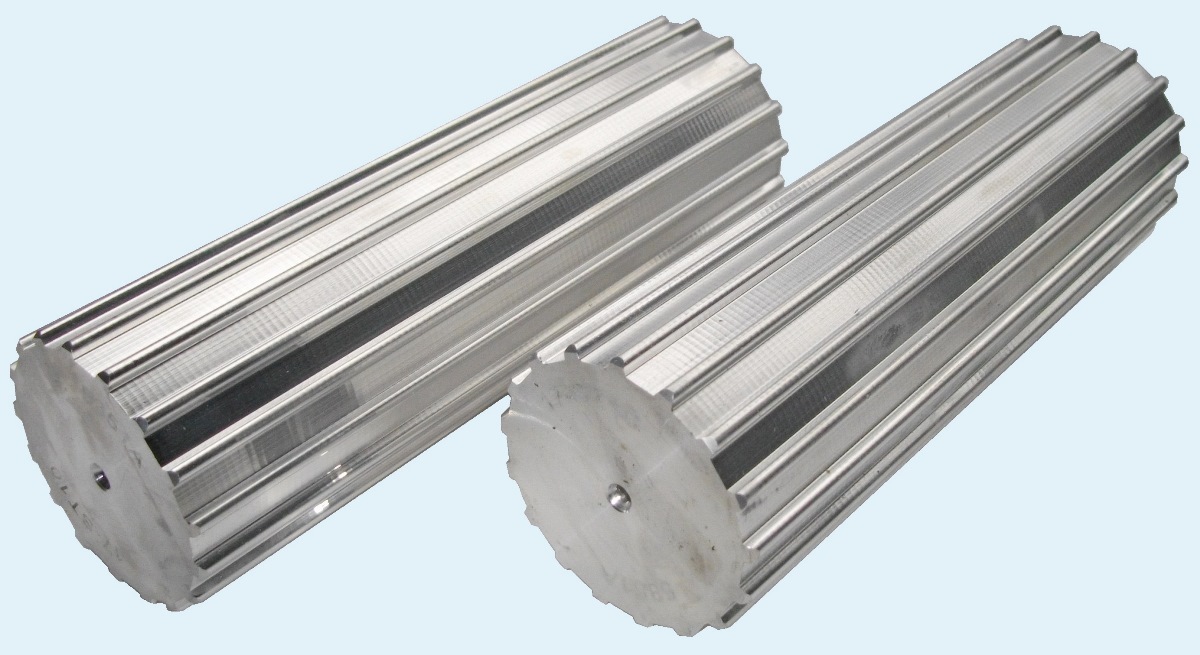

заготовка зубчатого шкива AT10

Заготовки зубчатых шкивов АТ10, L=160mm

 маркировка артикул Зубья Dp
 mm		 De
 mm
 ST10015 BST1015 Z=15 47.90 45.90
 ST10016 BST1016 Z=16 51.05 49.05
 ST10017 BST1017 Z=17 54.25 52.25
 ST10018 BST1018 Z=18 57.45 55.45
 ST10019 BST1019 Z=19 60.65 58.60
 ST10020 BST1020 Z=20 63.80 61.80
 ST10021 BST1021 Z=21 67.00 65.00
 ST10022 BST1022 Z=22 70.20 68.15
 ST10023 BST1023 Z=23 73.35 71.35
 ST10024 BST1024 Z=24 76.55 74.55
 ST10025 BST1025 Z=25 79.75 77.70
 ST10026 BST1026 Z=26 82.90 80.90
 ST10027 BST1027 Z=27 86.10 84.10
 ST10028 BST1028 Z=28 89.25 87.25
 ST10029 BST1029 Z=29 92.45 90.45
 ST10030 BST1030 Z=30 95.65 93.65
 ST10031 BST1031 Z=31 98.30 96.30
 ST10032 BST1032 Z=32 102.00 100.00
 ST10033 BST1033 Z=33 105.20 103.20
 ST10034 BST1034 Z=34 108.40 106.40
 ST10035 BST1035 Z=35 111.55 109.55
 ST10036 BST1036 Z=36 114.75 112.75
 ST10037 BST1037 Z=37 117.90 115.90
 ST10038 BST1038 Z=38 121.10 119.10
 ST10040 BST1040 Z=40 127.45 125.45
 ST10041 BST1041 Z=41 130.65 128.65
 ST10042 BST1042 Z=42 133.85 131.85
 ST10044 BST1044 Z=44 140.20 138.20
 ST10045 BST1045 Z=45 143.40 141.40
 ST10046 BST1046 Z=46 146.55 144.55
 ST10048 BST1048 Z=48 152.95 150.95
 ST10050 BST1050 Z=50 159.30 157.30
 ST10051 BST1051 Z=51 162.50 160.50
 ST10052 BST1052 Z=52 165.65 163.65
 ST10054 BST1054 Z=54 172.05 170.05
 ST10055 BST1055 Z=55 175.20 173.20
 ST10056 BST1056 Z=56 178.40 176.40
 ST10057 BST1057 Z=57 181.60 179.60
 ST10058 BST1058 Z=58 184.75 182.75
 ST10059 BST1059 Z=59 187.95 185.95
 ST10060 BST1060 Z=60 191.10 189.10
 ST10062 BST1062 Z=62 197.50 195.50
 ST10070 BST1070 Z=70 222.95 220.95
 ST10075 BST1075 Z=75 238.90 236.90



HTD-3M, HTD 8M, под заказ возможно производство других профилей (S5M, S8M, S14M, HTD 14M).

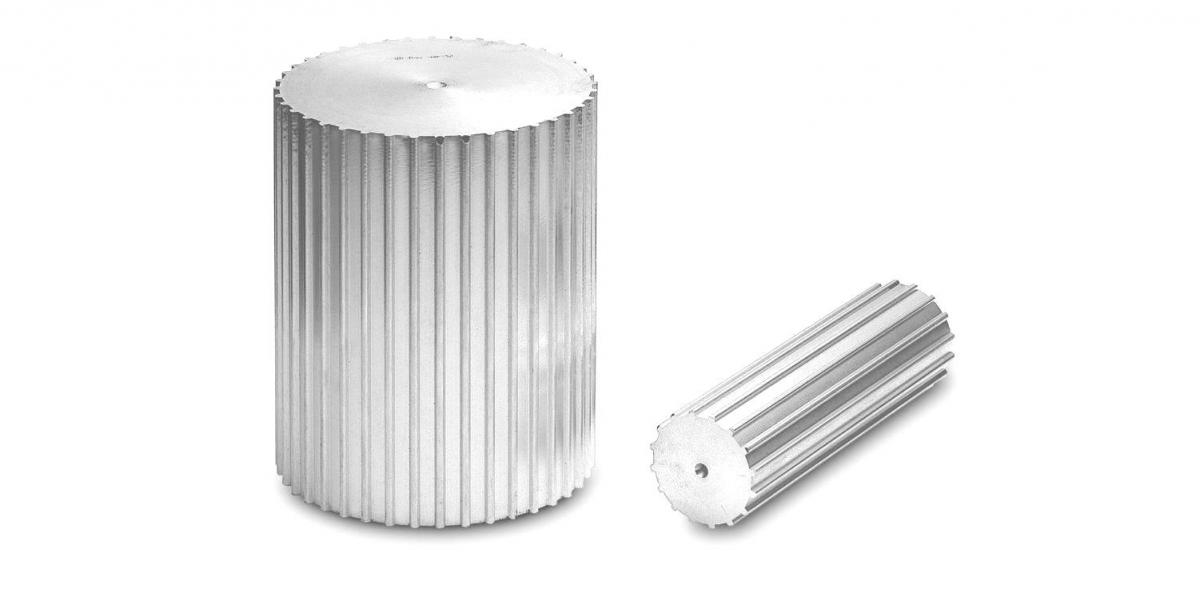

challenge шкив

На страницах нашего сайта вы можете скачать PDF-каталоги шкивов, ремней и вспомогательную техническую информацию. Обращайтесь к нашим инженерав и вы сможете заказать расчёт ременных передач, расчёт цепных передач, подбор кулачковых муфт и мотор-редукторов согласно технического задания.
