Українськазубчатый шкив для ремня HTD (HTS) 8M
Зубчатые шкивы для ремней профиля HTD 8M очень широко распространены в промышленности.

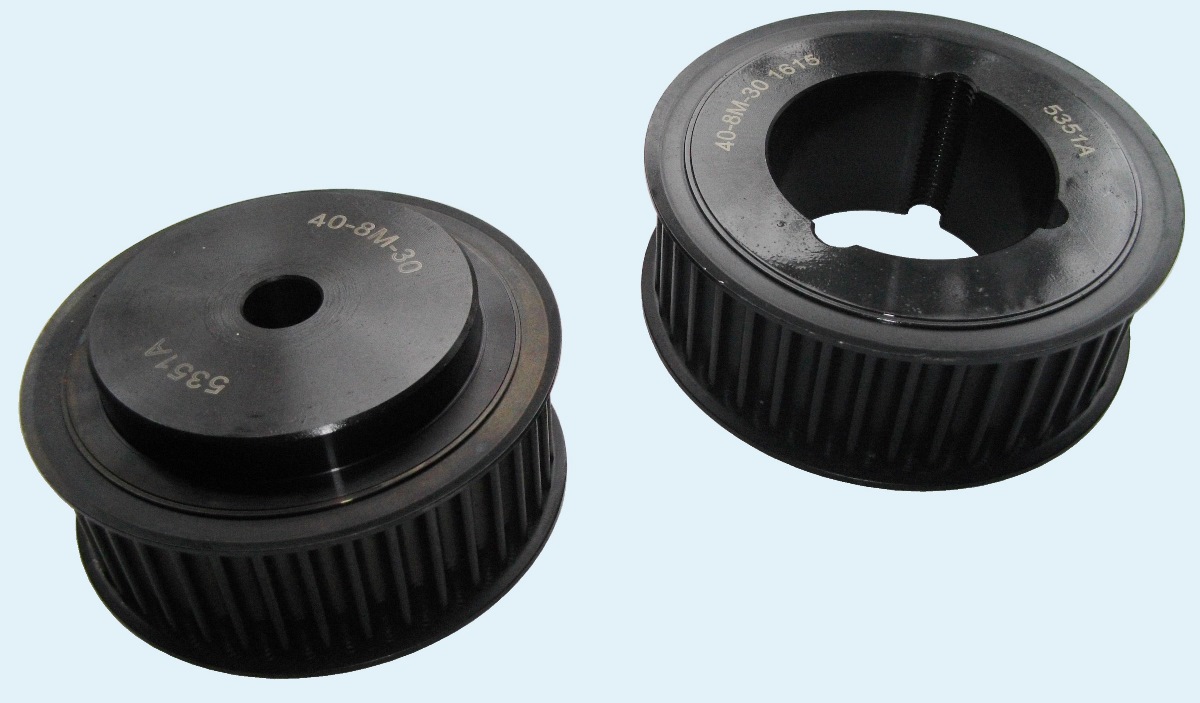

Шкивы "под монтажную втулку", " комплекте подбирается стандартная монтажная втулка с посадочным отверстием и шпоночным пазом.
Шкивы HTD 8M с монажом на втулку Taper bush производятся в следующих вариантах:
| маркировка | тип | Z | de | dp | df | Дополнительные обозначения |
| мм | мм | мм | ||||
| ширина ремня 20 мм, F=28mm | ||||||
| 22-8M-20 (TB 1008) | 5F | 22 | 54.65 | 56.02 | 60 | 0820022, PHP 22-8M-20TB |
| 24-8M-20 (TB 1108) | 5F | 24 | 59.75 | 61.12 | 66 | 0820024, PHP 24-8M-20TB |
| 26-8M-20 (TB 1108) | 5F | 26 | 64.84 | 66.21 | 70 | 0820026, PHP 26-8M-20TB |
| 28-8M-20 (TB 1108) | 5F | 28 | 70.08 | 71.30 | 75 | 0820028, PHP 28-8M-20TB |
| 30-8M-20 (TB 1108) | 5F | 30 | 75.13 | 76,39 | 83 | 0820030, PHP 30-8M-20TB |
| 32-8M-20 (TB 1610) | 5F | 32 | 80.16 | 81,49 | 87 | 0820032, PHP 32-8M-20TB |
| 34-8M-20 (TB 1610) | 5F | 34 | 85.22 | 86,58 | 91 | 0820034, PHP 34-8M-20TB |
| 36-8M-20 (TB 1610) | 5F | 36 | 90.30 | 91,67 | 97 | 0820036, PHP 36-8M-20TB |
| 38-8M-20 (TB 1610) | 5F | 38 | 95.39 | 96,77 | 102 | 0820038, PHP 38-8M-20TB |
| 40-8M-20 (TB 1610) | 5F | 40 | 100.49 | 101,86 | 106 | 0820040, PHP 40-8M-20TB |
| 44-8M-20 (TB 2012) | 8F | 44 | 110.67 | 112,05 | 120 | 0820044, PHP 44-8M-20TB |
| 48-8M-20 (TB 2012) | 8F | 48 | 120.86 | 122,23 | 128 | 0820048, PHP 48-8M-20TB |
| 56-8M-20 (TB 2012) | 8F | 56 | 141.23 | 142,60 | 150 | 0820056, PHP 56-8M-20TB |
| 64-8M-20 (TB 2012) | 9WF | 64 | 161.60 | 162,97 | 168 | 0820064, PHP 64-8M-20TB |
| 72-8M-20 (TB 2012) | 8W | 72 | 181.97 | 183,35 | 192 | 0820072, PHP 72-8M-20TB |
| 80-8M-20 (TB 2012) | 8A | 80 | 202.35 | 203,72 | - | 0820080, PHP 80-8M-20TB |
| 90-8M-20 (TB 2012) | 8A | 90 | 227.81 | 229,18 | - | 0820090, PHP 90-8M-20TB |
| ширина ремня 30 мм, F=38mm | ||||||
| 22-8M-30 (TB 1008) | 5F | 22 | 54.65 | 56.02 | 60 | 0830022, PHP 22-8M-30TB |
| 24-8M-30 (TB 1108) | 5F | 24 | 59.75 | 61.12 | 66 | 0830024, PHP 24-8M-30TB |
| 26-8M-30 (TB 1108) | 5F | 26 | 64.84 | 66.21 | 70 | 0830026, PHP 26-8M-30TB |
| 28-8M-30 (TB 1210) | 5F | 28 | 70.08 | 71.30 | 75 | 0830028, PHP 28-8M-30TB |
| 30-8M-30 (TB 1615) | 5F | 30 | 75.13 | 76.39 | 83 | 0830030, PHP 30-8M-30TB |
| 32-8M-30 (TB 1615) | 3F | 32 | 80.16 | 81.49 | 87 | 0830032, PHP 32-8M-30TB |
| 34-8M-30 (TB 1615) | 3F | 34 | 85.22 | 86.58 | 91 | 0830034, PHP 34-8M-30TB |
| 36-8M-30 (TB 1615) | 3F | 36 | 90.30 | 91.67 | 97 | 0830036, PHP 36-8M-30TB |
| 38-8M-30 (TB 1615) | 3F | 38 | 95.39 | 96.77 | 102 | 0830038, PHP 38-8M-30TB |
| 40-8M-30 (TB 1615) | 3F | 40 | 100.49 | 101.86 | 106 | 0830040, PHP 40-8M-30TB |
| 44-8M-30 (TB 2012) | 4F | 44 | 110.67 | 112.05 | 120 | 0830044, PHP 44-8M-30TB |
| 48-8M-30 (TB 2012) | 4F | 48 | 120.86 | 122.23 | 128 | 0830048, PHP 48-8M-30TB |
| 56-8M-30 (TB 2012) | 4F | 56 | 141.23 | 142.60 | 150 | 0830056, PHP 56-8M-30TB |
| 64-8M-30 (TB 2517) | 8F | 64 | 161.60 | 162.97 | 168 | 0830064, PHP 64-8M-30TB |
| 72-8M-30 (TB 2517) | 9WF | 72 | 181.97 | 183.35 | 192 | 0830072, PHP 72-8M-30TB |
| 80-8M-30 (TB 2517) | 8W | 80 | 202.35 | 203.72 | - | 0830080, PHP 80-8M-30TB |
| 90-8M-30 (TB 2517) | 8A | 90 | 227.81 | 229.18 | - | 0830090, PHP 90-8M-30TB |
| 112-8M-30 (TB 2517) | 8A | 112 | 283.83 | 285.21 | - | 0830112, PHP 112-8M-30TB |
| 144-8M-30 (TB 2517) | 8A | 144 | 365.32 | 366.69 | - | 0830144, PHP 144-8M-30TB |
| ширина ремня 50 мм, F=60mm | ||||||
| 28-8M-50 (TB 1210) | 4F | 28 | 69.93 | 71.3 | 75 | 0850028, PHP 28-8M-50TB |
| 30-8M-50 (TB 1615) | 5F | 30 | 75.02 | 76.39 | 83 | 0850030, PHP 30-8M-50TB |
| 32-8M-50 (TB 1615) | 5F | 32 | 80.16 | 81.49 | 87 | 0850032, PHP 32-8M-50TB |
| 34-8M-50 (TB 1615) | 5F | 34 | 85.22 | 86.58 | 91 | 0850034, PHP 34-8M-50TB |
| 36-8M-50 (TB 1615) | 5F | 36 | 90.30 | 91.67 | 97 | 0850036, PHP 36-8M-50TB |
| 38-8M-50 (TB 1615) | 5F | 38 | 95.39 | 96.77 | 102 | 0850038, PHP 38-8M-50TB |
| 40-8M-50 (TB 2012) | 4F | 40 | 100.49 | 101.86 | 106 | 0850040, PHP 40-8M-50TB |
| 44-8M-50 (TB 2012) | 4F | 44 | 110.67 | 112.05 | 120 | 0850044, PHP 44-8M-50TB |
| 48-8M-50 (TB 2012) | 4F | 48 | 120.86 | 122.23 | 128 | 0850048, PHP 48-8M-50TB |
| 56-8M-50 (TB 2517) | 4F | 56 | 141.23 | 142.60 | 150 | 0850056, PHP 56-8M-50TB |
| 64-8M-50 (TB 2517) | 4F | 60 | 161.60 | 162.97 | 168 | 0850064, PHP 64-8M-50TB |
| 72-8M-50 (TB 2517) | 9WF | 72 | 181.97 | 183.35 | 192 | 0850072, PHP 72-8M-50TB |
| 80-8M-50 (TB 3020) | 4 | 80 | 202.35 | 203.72 | - | 0850080, PHP 80-8M-50TB |
| 90-8M-50 (TB 3020) | 9W | 90 | 227.81 | 229.18 | - | 0850090, PHP 90-8M-50TB |
| 112-8M-50 (TB 3020) | 9W | 112 | 283.83 | 285.21 | - | 0850112, PHP 112-8M-50TB |
| 144-8M-50 (TB 3020) | 9A | 144 | 365.32 | 366.69 | - | 0850144, PHP 144-8M-50TB |
| 168-8M-50 (TB 3525) | 7A | 168 | 426.44 | 427.81 | - | 0850168, PHP 168-8M-50TB |
| 192-8M-50 (TB 3525) | 7A | 192 | 487.55 | 488.92 | - | 0850192, PHP 192-8M-50TB |
| ширина ремня 85 мм, F=95mm | ||||||
| 34-8M-85 (TB 1615) | 4F | 34 | 85.22 | 86.58 | 91 | 0885034, PHP 34-8M-85TB |
| 36-8M-85 (TB 1615) | 4F | 36 | 90.30 | 91.67 | 97 | 0885036, PHP 36-8M-85TB |
| 38-8M-85 (TB 1615) | 4F | 38 | 95.39 | 96.77 | 102 | 0885038, PHP 38-8M-85TB |
| 40-8M-85 (TB 2012) | 4F | 40 | 100.49 | 101.86 | 106 | 0885040, PHP 40-8M-85TB |
| 44-8M-85 (TB 2012) | 4F | 44 | 110.67 | 112.05 | 120 | 0885044, PHP 44-8M-85TB |
| 48-8M-85 (TB 2012) | 4F | 48 | 120.86 | 122.23 | 128 | 0885048, PHP 48-8M-85TB |
| 56-8M-85 (TB 2517) | 4F | 56 | 141.23 | 142.60 | 150 | 0885056, PHP 56-8M-85TB |
| 64-8M-85 (TB 2517) | 4F | 64 | 161.60 | 162.97 | 168 | 0885064, PHP 64-8M-85TB |
| 72-8M-85 (TB 3020) | 4F | 72 | 181.97 | 183.35 | 192 | 0885072, PHP 72-8M-85TB |
| 80-8M-85 (TB 3020) | 4 | 80 | 202.35 | 203.72 | - | 0885080, PHP 80-8M-85TB |
| 90-8M-85 (TB 3020) | 9W | 90 | 227.81 | 229.18 | - | 0885090, PHP 90-8M-85TB |
| 112-8M-85 (TB 3020) | 9W | 112 | 283.83 | 285.21 | - | 0885112, PHP 112-8M-85TB |
| 144-8M-85 (TB 3525) | 9A | 144 | 365.32 | 366.69 | - | 0885144, PHP 144-8M-85TB |
| 168-8M-85 (TB 3525) | 9A | 168 | 426.44 | 427.81 | - | 0885168, PHP 168-8M-85TB |
| 192-8M-85 (TB 3525) | 9A | 192 | 487.55 | 488.92 | - | 0885192, PHP 192-8M-85TB |

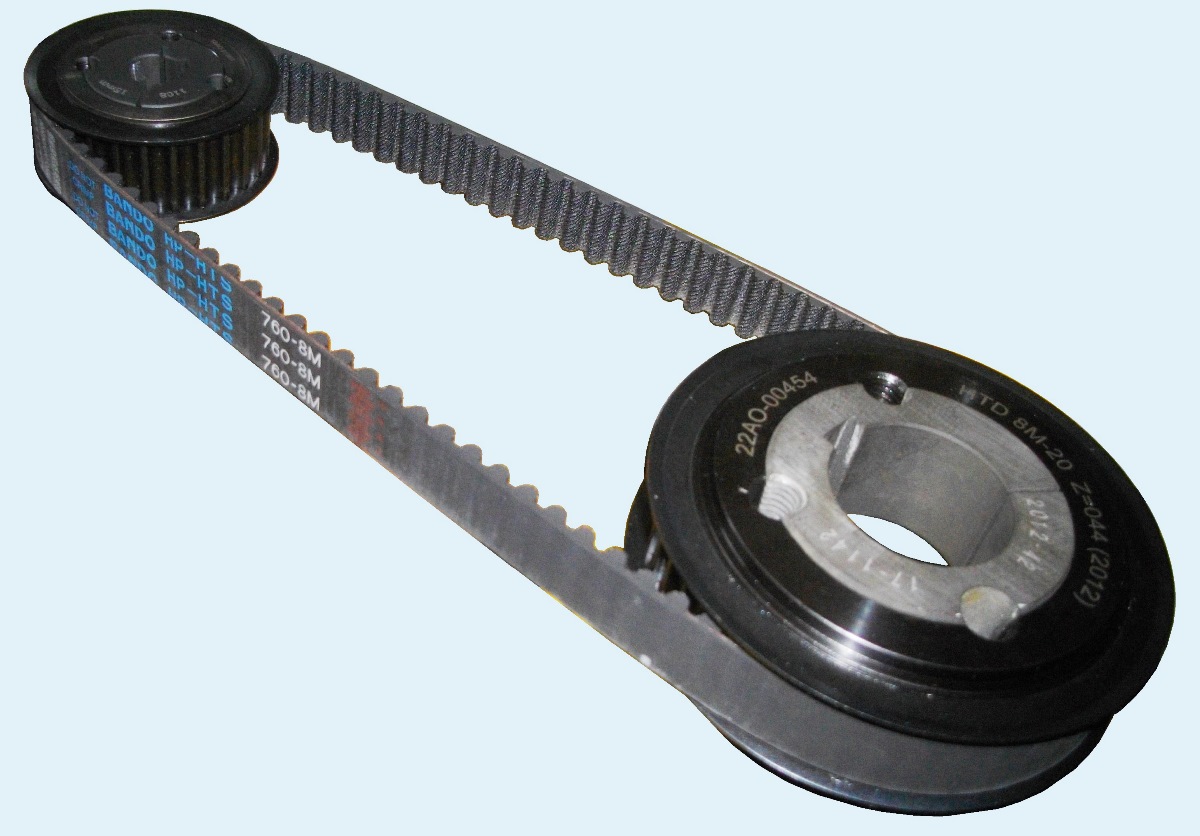

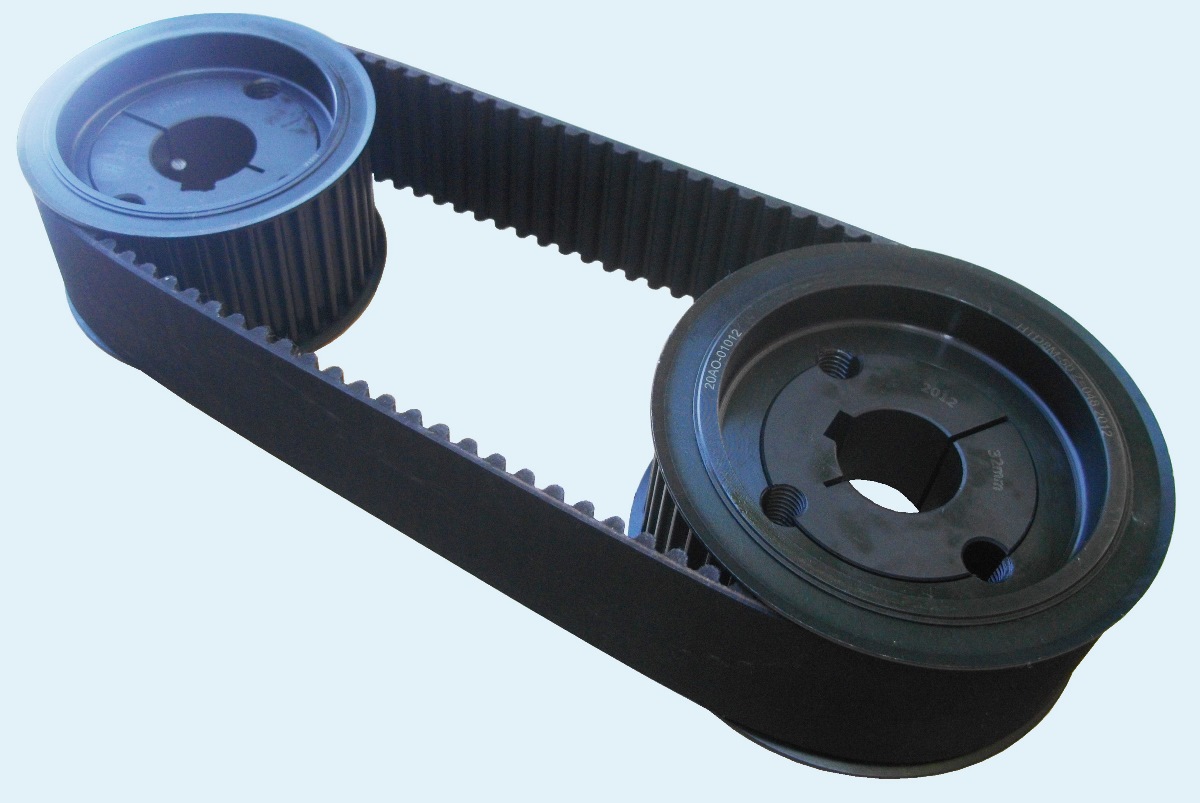

Шкивы профиля HTD 8M отлично работают с зубчатыми ремнями профиля HTS 8M, также, они совместимы с ремнями STS 8M, HP S8M, RPP 8M, KPS 8M. Инженеры нашей компании помогут вам в расчёте ременных передач и в побдоре комплектующих привода, постараются предложить оптимальные цены.
Если вы не нашли необходимый шкив в стандартном каталоге - вы можете заказать изготовление нестандартного зубчатого шкива под заказ.
Для ремонта и построения новых редукторных механизмов вы можете купить редукторы, упругие муфты, цепи с аттачментом, зубчатые ремни с покрытием, пластинчатые транспортёрные цепи и модульные ленты, зубчатые двусторонние цепи, дисковые и барабанные тормоза, гидромуфты.
На сайте компании вы найдёте каталоги в формате PDF и вспомогательную техническую информацию.
