Коническая монтажная втулка TB2012

монтажная втулка 2012

Коническая быстросменная монтажная втулка Sati TaperBush TB2012

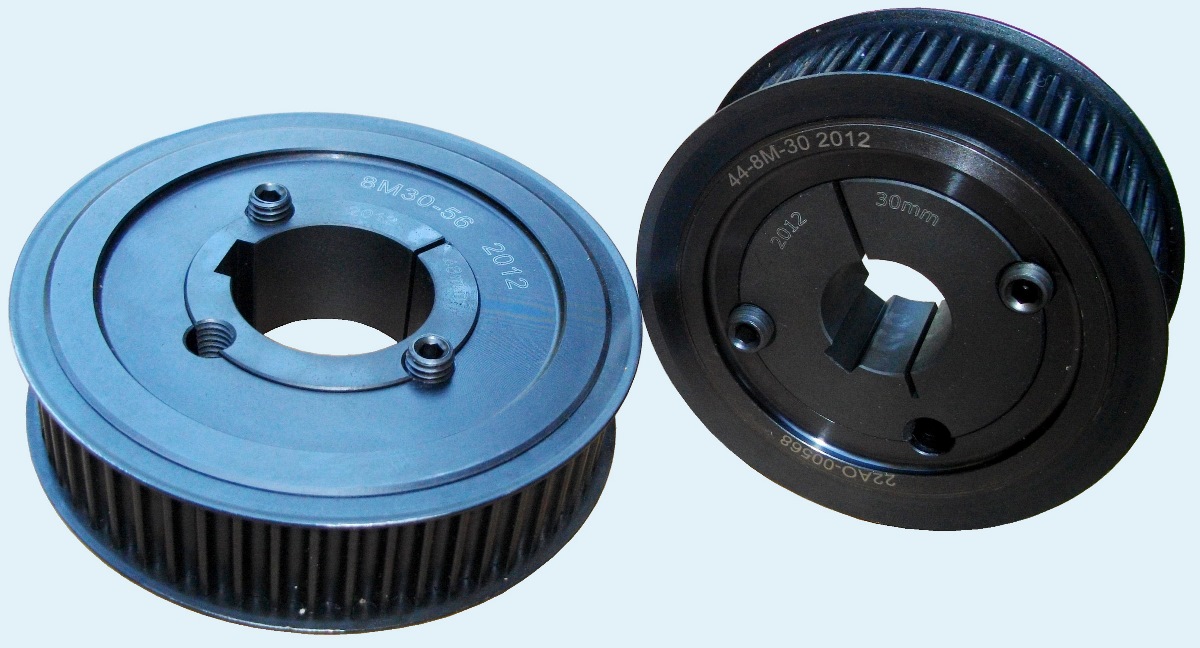

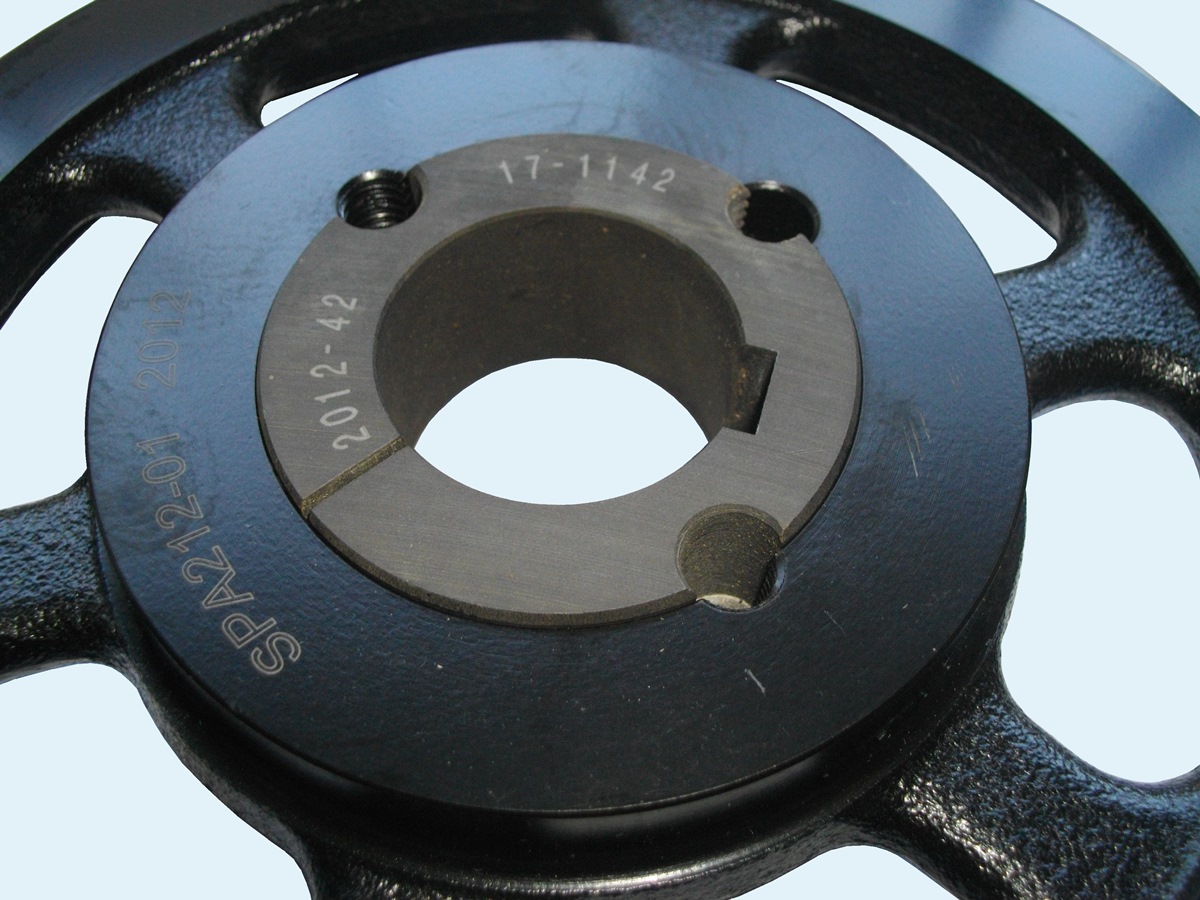

Коническая монтажная втулка типоразмера Sati TB 2012 - широко используется для монтажа на вал клиновых шкивов, зубчатых шкивов, кулачковых муфт, звёздочек, ступиц на вал электродвигателя либо редуктора. Преимущества такого монтажа очевидны - это быстро, не требует использования специальных инструментов, посадочное отверстие и шпоночный паз во втулке отбработаны на заводе в условиях массового производства, отсутствие биения и качественная балансировка.

taper lock

Коническая монтажная втулка Taper bush 2012. Основные размеры и маркировки

 тип втулки D2, мм шпонка альтернативная маркировка
 TB 2012-14 14 5 TL 2012x14mm, TB2012/14, TaperLock 1142244, FG2012-M14, PHF TB2012x14
 TB 2012-15 15 5 TL 2012x15mm, TB2012/15, TaperLock 1142245, FG2012-M15, PHF TB2012x15
 TB 2012-16 16 5 TL 2012x16mm, TB2012/16, TaperLock 1142246, FG2012-M16, PHF TB2012x16
 TB 2012-18 18 6 TL 2012x18mm, TB2012/18, TaperLock 1142247, FG2012-M18, PHF TB2012x18
 TB 2012-19 19 6 TL 2012x19mm, TB2012/19, TaperLock 1142248, FG2012-M19, PHF TB2012x19
 TB 2012-20 20 6 TL 2012x20mm, TB2012/20, TaperLock 1142249, FG2012-M20, PHF TB2012x20
 TB 2012-22 22 6 TL 2012x22mm, TB2012/22, TaperLock 1142250, FG2012-M22, PHF TB2012x22
 TB 2012-24 24 8 TL 2012x24mm, TB2012/24, TaperLock 1142251, FG2012-M24, PHF TB2012x24
 TB 2012-25 25 8 TL 2012x25mm, TB2012/25, TaperLock 1142252, FG2012-M25, PHF TB2012x25
 TB 2012-28 28 8 TL 2012x28mm, TB2012/28, TaperLock 1142253, FG2012-M28, PHF TB2012x28
 TB 2012-30 30 8 TL 2012x30mm, TB2012/30, TaperLock 1142254, FG2012-M30, PHF TB2012x30
 TB 2012-32 32 10 TL 2012x32mm, TB2012/32, TaperLock 1142255, FG2012-M32, PHF TB2012x32
 TB 2012-35 35 10 TL 2012x35mm, TB2012/35, TaperLock 1142256, FG2012-M35, PHF TB2012x35
 TB 2012-38 38 10 TL 2012x38mm, TB2012/38, TaperLock 1142257, FG2012-M38, PHF TB2012x38
 TB 2012-40 40 12 TL 2012x40mm, TB2012/40, TaperLock 1142258, FG2012-M40, PHF TB2012x40
 TB 2012-42 42 12 TL 2012x42mm, TB2012/42, TaperLock 1142259, FG2012-M42, PHF TB2012x42
 TB 2012-45 45 14 TL 2012x45mm, TB2012/45, TaperLock 1142260, FG2012-M45, PHF TB2012x45
 TB 2012-48 48 14 TL 2012x48mm, TB2012/48, TaperLock 1142261, FG2012-M48, PHF TB2012x48
 TB 2012-50 50 14 TL 2012x50mm, TB2012/50, TaperLock 1142262, FG2012-M50, PHF TB2012x50



taper bush 2012 купить

Монтажные втулки Sati имеют высокое качество изготовления и с успехом заменяют такие втулки, как Fenner, Sedis, Tsubaki, SKF, Challenge, Martin, Sit, Chiaravalli, Optibelt, Gates, Renold, Browning, Cross-Morse, TB Woods, Rexnord,

Звёздочка с монтажной втулкой

На страницах нашего сайта вы можете скачать PDF-каталоги монтажных втулок, шкивов, муфт, звёздочек и ступиц. Обращайтесь к нашим инженерам, и вы сможете заказать расчёт цепной передачи, расчёт ременной передачи, подбор упругих муфт и мотор-редукторов согласно технического задания.
