Коническая монтажная втулка TB3020

Монтажная втулка 3020

Коническая монтажная втулка Taper bush TB3020. Предназначена для монтажа на вал различных элементов механической трансмиссии, например клиновых шкивов, зубчатых шкивов, кулачковых муфт, торовых эластичных муфт, ступиц под приваривание, звёздочек цепей.
На нашем складе в Киеве мы можете купить широкий ассортимент конических втулок 3020 высокого качества по отличной цене.

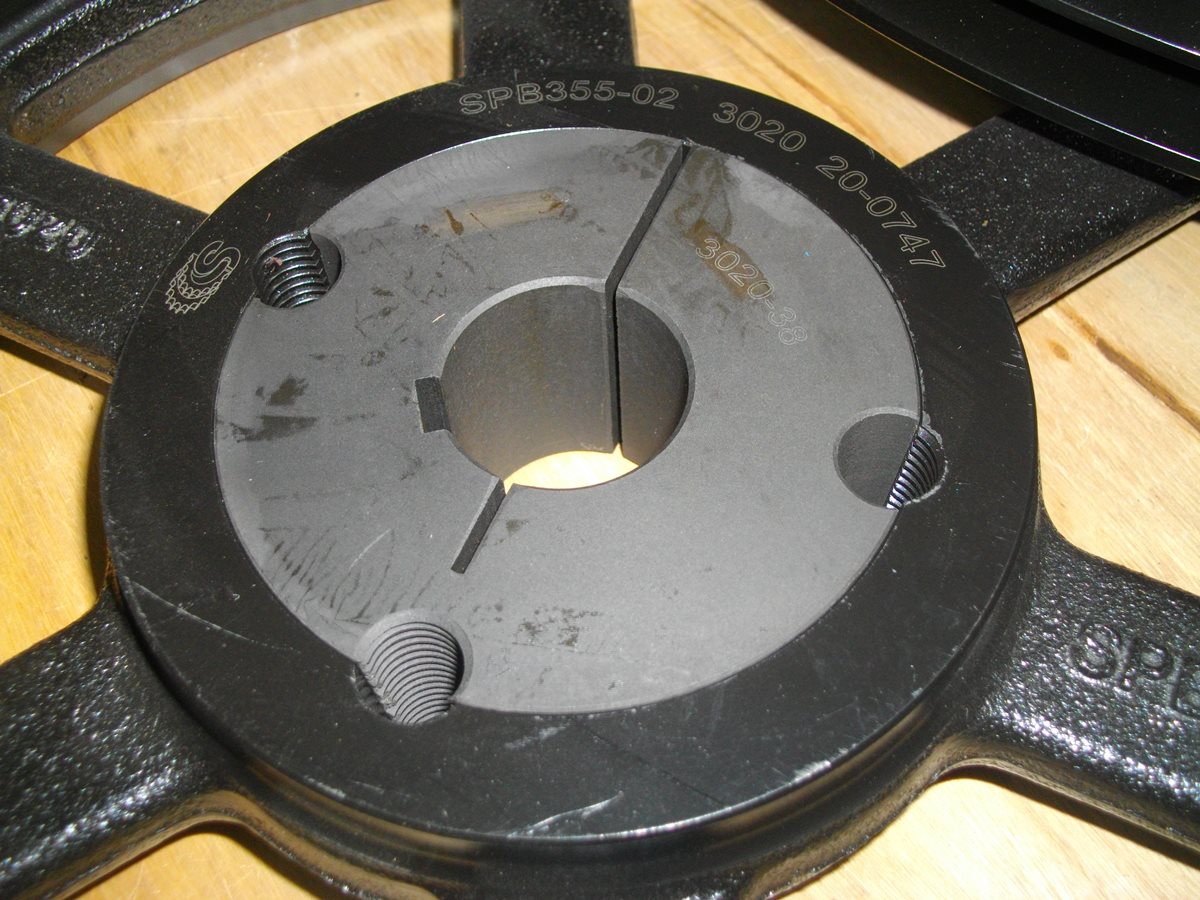

втулка для шкива

Коническая монтажная втулка Taper bush 3020. Основные размеры и маркировки.

 тип втулки D2, мм шпонка альтернативное обозначение
 Sati TB 3020-25 25 8 Taper lock 3020 d=25, 3020025, 75.50SER, PHF TB3020X25MM SKF, TL 3020x25
 Sati TB 3020-28 28 8 Taper lock 3020 d=28, 3020028, PHF TB3020X28MM SKF, TL 3020x28
 Sati TB 3020-30 30 8 Taper lock 3020 d=30, 3020030, PHF TB3020X30MM SKF, TL 3020x30
 Sati TB 3020-32 32 10 Taper lock 3020 d=32, 3020032, PHF TB3020X32MM SKF, TL 3020x32
 Sati TB 3020-35 35 10 Taper lock 3020 d=35, 3020035, PHF TB3020X35MM SKF, TL 3020x35
 Sati TB 3020-38 38 10 Taper lock 3020 d=38, 3020038, PHF TB3020X38MM SKF, TL 3020x38
 Sati TB 3020-40 40 12 Taper lock 3020 d=40, 3020040, PHF TB3020X40MM SKF, TL 3020x40
 Sati TB 3020-42 42 12 Taper lock 3020 d=42, 3020042, PHF TB3020X42MM SKF, TL 3020x42
 Sati TB 3020-45 45 14 Taper lock 3020 d=45, 3020045, PHF TB3020X45MM SKF, TL 3020x45
 Sati TB 3020-48 48 14 Taper lock 3020 d=48, 3020048, PHF TB3020X48MM SKF, TL 3020x48
 Sati TB 3020-50 50 14 Taper lock 3020 d=50, 3020050, PHF TB3020X50MM SKF, TL 3020x50
 Sati TB 3020-55 55 16 Taper lock 3020 d=55, 3020055, PHF TB3020X55MM SKF, TL 3020x55
 Sati TB 3020-60 60 18 Taper lock 3020 d=60, 3020060, PHF TB3020X60MM SKF, TL 3020x60
 Sati TB 3020-65 65 18 Taper lock 3020 d=65, 3020065, PHF TB3020X65MM SKF, TL 3020x65
 Sati TB 3020-70 70 20 Taper lock 3020 d=70, 3020070, PHF TB3020X70MM SKF, TL 3020x70
 Sati TB 3020-75 75 20 Taper lock 3020 d=75, 3020075, PHF TB3020X75MM SKF, TL 3020x75
 Sati TB 3020-80 80 22 Taper lock 3020 d=80, 3020080, PHF TB3020X80MM SKF, TL 3020x80
