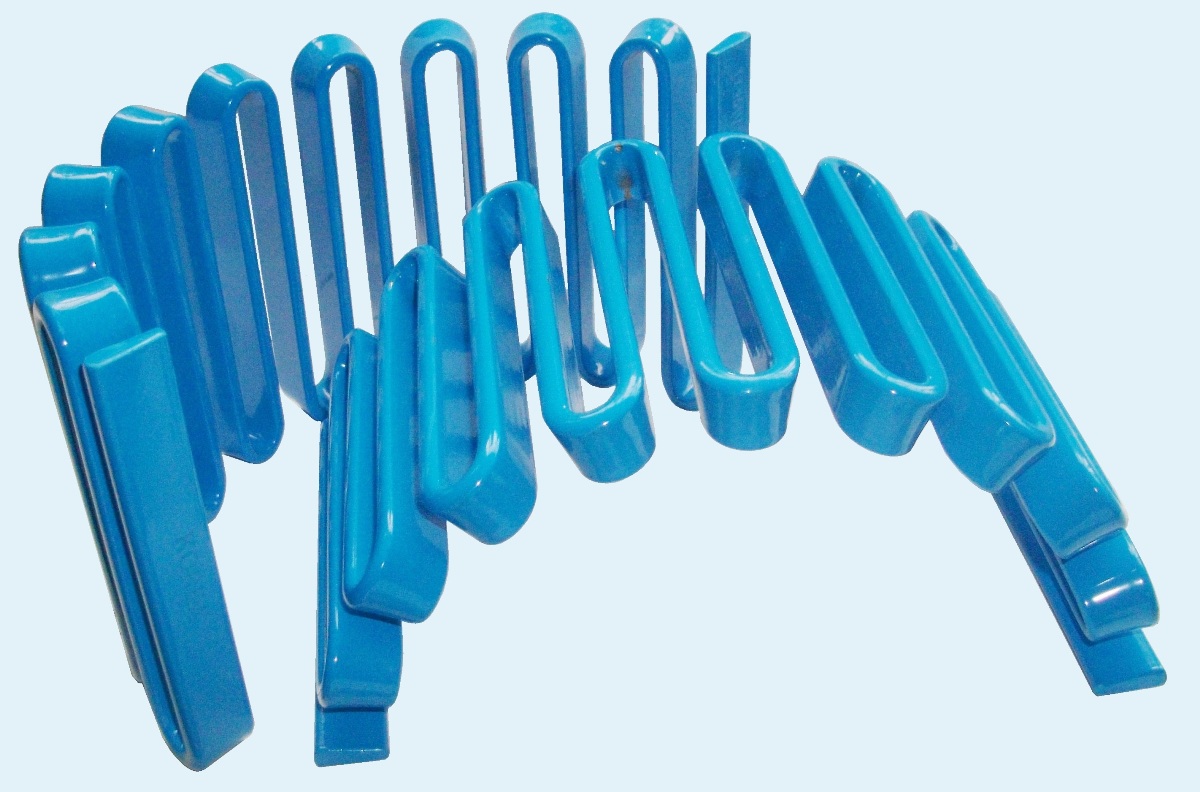

Муфта Grid от David Brown представляет собой две полумуфты, соединённые пружинным эластичным элементом. Сверху вся конструкция закрыта кожухом. В случае перегрузки пружинный элемент решётчатой муфты разрушается, сами же полумуфты остаются работоспособными. Такая конструкция позволяет работать в жёстких условиях, с постоянными ударами, перегрузками и заклиниваниями. Ремонт муфты занимает несколько минут, а стоимость разрушаемого элемента заметно меньше, чем стоимость всей муфты. Используется муфта с пружинным элементом на тихоходных валах мощных индустриальных редукторов.
Муфта Grid Coupling производимтся в США, поэтому наиболее распространена в оборудовании, произведённом в северной Америке (горно-добывающая промышленность, сельхозоборудование, стекольная промышленность). Муфта аналогична по конструкции муфтам Falk Steelflex, Technon grilla, Esco Escogrid, Rexnord, Fenner Fenagrid, Emerson kop-flex Kop-grid, CMD, Dodge grid-lign Morse/Browning grid-flex, по механическим характеристикам легко заменяет цепную муфту, зубчатую муфту.
типоразмер муфты | крутящий момент | максимальная скорость | Максимальное отверстие | размеры, мм | |||
Нм | об/мин | мм | A | B | D | J | |
1020T | 52 | 4500 | 28 | 97 | 98,2 | 39,7 | 66,7 |
1030T | 149 | 4500 | 35 | 105.7 | 98,2 | 49,2 | 68,3 |
1040T | 259 | 4500 | 43 | 114.3 | 104,6 | 57,2 | 69,9 |
1050T | 435 | 4500 | 50 | 135.1 | 123,6 | 66,7 | 80,9 |
1060T | 684 | 4350 | 56 | 147.8 | 130,0 | 76,2 | 93,5 |
1070T | 994 | 4125 | 67 | 158.8 | 155,4 | 87,3 | 96,8 |
1080T | 2 050 | 3600 | 80 | 190.5 | 180,8 | 104,8 | 115,6 |
1090T | 3 730 | 3600 | 95 | 211,1 | 199,8 | 123,8 | 122,2 |
1100T | 6 280 | 2440 | 110 | 251,0 | 246,2 | 142,1 | 155,4 |
1110T | 9 320 | 2250 | 120 | 269,7 | 259,0 | 160,3 | 161,5 |
1120T | 13 700 | 2025 | 140 | 307,8 | 304,4 | 179,4 | 191,5 |
1130T | 19 900 | 1800 | 170 | 345,9 | 329,8 | 217,5 | 195,1 |
1140T | 28 600 | 1650 | 200 | 384,0 | 374,4 | 254,0 | 201,2 |
1150T | 39 800 | 1500 | 215 | 453,1 | 371,8 | 269,2 | 271,5 |
1160T | 55 900 | 1350 | 240 | 501,9 | 402,2 | 304,8 | 278,4 |
1170T | 74 600 | 1225 | 280 | 566,9 | 437,8 | 355,6 | 307,3 |
1180T | 103 000 | 1100 | 300 | 629,9 | 483,6 | 393,7 | 321,1 |
1190T | 137 000 | 1050 | 335 | 675,6 | 524,2 | 436,9 | 325,1 |
1200T | 186 000 | 9000 | 360 | 756,9 | 564,8 | 497,8 | 355,6 |
1210T | 249 000 | 820 | 390 | 844,6 | 622,6 | 533,4 | 431,8 |
1220T | 336 000 | 730 | 420 | 920,8 | 663,2 | 571,5 | 490,2 |
1230T | 435 000 | 680 | 450 | 1003,3 | 703,8 | 609,6 | 546,1 |
1240T | 559 000 | 630 | 480 | 1087,1 | 749,6 | 647,7 | 647,7 |
1250T | 746 000 | 580 | 480 | 1181,1 | 815,6 | 711,2 | 698,5 |
1260T | 932 000 | 540 | 510 | 1260,9 | 876,6 | 762,0 | 762,0 |
По конструктивному исполнению муфта с пружинным металлическим элементом имеет следующие опции:
- стандартная муфта со ступицами под расточку (T10, T20)
- муфта предназначенная для установки на конические монтажные втулки
- муфта на ступицах с фланцевым креплением (T31, T35)
- двойная муфта с промежуточным валом (T50)
- муфта с удлиннителем (T10/G82)
- муфта с ограничителем крутящего момента (T41/T44)
- муфта с встроенным тормозным барабаном (T61/35)
- муфта со встроенным тормозным диском (T63, T90)
Компания промышленных деталей готова такде предложить зубчатые муфты Benzlers, редукторы и мотор-редукторы David Brown, электродвигатели Brook Crompton, MGM motori, эластичные муфты Flex, Habix, HRC и другие комплектующие механического оборудования.
