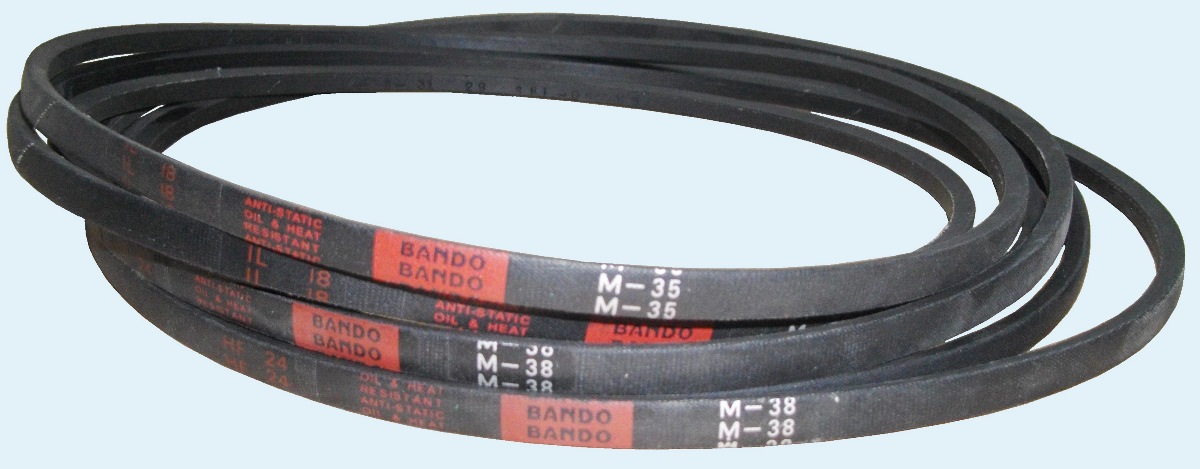

Bando V-belt приводной классический ремень профиля Z. Достаточно часто обозначается как Z/10 или профиль "M", по ГОСТ обозначен как 0, также ГОСТ ГОСТ 1284.2-89 (ГОСТ 1284.2-80) предусматривает маркировку профиля как 0(Z) Цифра 10 в маркировке указывает на ширину клинового ремня по верхней грани, 22 милиметра.
Маркировка клиновых ремней может включать разные способы обозначения длины, поэтому при подборе ремня обязательно необходимо понимать, какая длина необходима, внутренняя, расчётная или внешняя Как правило, на ремнях указывают вспомогательные индексы - Li, Ld, Lp, Lw, La.
Отечественные клиновые ремни согласно ГОСТ 1284.2-89 (ГОСТ 1284.2-80) имеют маркировку, указывающую длину по корду, на ремнях Бандо профиля Z(0) длина, как правило маркируется в дюймах. Также, каталог предусматривает обозначение длины ремня "по внутренней стороне" - индекс Li.
дюймовая маркировка | расчётная длина, мм | внутренняя длина, мм | маркировка по ГОСТ 1284.2-89 и вспомогательные маркировки |
Z-12 | Z 327 Ld | Z/10x305Li | Bando M-12 |
Z-14 | Z 377 Ld | Z/10x355Li | Bando M-14 |
Z-15 | Z 402 Ld | Z/10x380Li | Bando M-15, Z397Ld, 10x375Li |
Z-16 | Z 427 Ld | Z/10x405Li | Bando M-16, Z422Ld, 10x400Li |
Z-17 | Z 454 Ld | Z/10x432Li | Bando M-17, Z447Ld, 10x425Li |
Z-18 | Z 479 Ld | Z/10x457Li | Bando M-18, Z472Ld, 10x450Li |
Z-19 | Z 502 Ld | Z/10x480Li | Bando M-19 |
Z-19-3/4 | Z 522 Ld | Z/10x500Li | Bando M-19-3/4 |
Z-20 | Z 527 Ld | Z/10x505Li | Bando M-20, Z537Ld, 10x515Li |
Z-20-1/2 | Z 547 Ld | Z/10x525Li | Bando M-20-1/2 |
Z-21 | Z 552 Ld | Z/10x530Li | Bando M-21, Z562Ld, 10x540Li |
Z-21-3/4 | Z 574 Ld | Z/10x552Li | Bando M-21-3/4 |
Z-22 | Z 582 Ld | Z/10x560Li | Bando M-22 |
Z-23 | Z 607 Ld | Z/10x585Li | Bando M-23, Z597Ld, 10x575Li |
Z-24 | Z 632 Ld | Z/10x610Li | Bando M-24, Z622Ld, 10x600Li |
Z-25 | Z 657 Ld | Z/10x635Li | 10/Z 653, Bando M-25, Z652Ld, 10x630Li |
Z-26 | Z 682 Ld | Z/10x660Li | Bando M-26, Z672Ld, 10x650Li |
Z-27 | Z 707 Ld | Z/10x685Li | Bando M-27, Z692Ld, 10x670Li |
Z-28 | Z 732 Ld | Z/10x710Li | Bando M-28, ZLd, 10xLi |
Z-29 | Z 757 Ld | Z/10x735Li | Bando M-29, Z752Ld, 10x730Li |
Z-29-1/2 | Z 772 Ld | Z/10x750Li | Bando M-29-1/2 |
Z-30 | Z 782 Ld | Z/10x760Li | Bando M-30, Z787Ld, 10x765Li |
Z-31 | Z 807 Ld | Z/10x785Li | Bando M-31, Z797Ld, 10x775Li |
Z-31-1/2 | Z 822 Ld | Z/10x800Li | Bando M-31-1/2 |
Z-32 | Z 837 Ld | Z/10x815Li | Bando M-32, Z842Ld, 10x820Li |
Z-33 | Z 858 Ld | Z/10x836Li | Bando M-33, Z872Ld, 10x850Li |
Z-34 | Z 887 Ld | Z/10x865Li | Bando M-34 |
Z-35 | Z 912 Ld | Z/10x890Li | Bando M-35, Z897Ld, 10x875Li |
Z-36 | Z 936 Ld | Z/10x914Li | Bando M-36, Z922Ld, 10x900Li |
Z-37 | Z 962 Ld | Z/10x940Li | Bando M-37, Z947Ld, 10x925Li |
Z-38 | Z 987 Ld | Z/10x965Li | Bando M-38, Z987Ld, 10x975Li |
Z-38-1/2 | Z 997 Ld | Z/10x975Li | 10/Z 1000 (Z38.5), Bando M-38-1/2 |
Z-39 | Z 1012 Ld | Z/10x990Li | Bando M-39, Z1022Ld, 10x1000Li |
Z-40 | Z 1038 Ld | Z/10x1016Li | Bando M-40 |
Z-40-1/2 | Z 1052 Ld | Z/10x1030Li | Bando M-40-1/2 |
Z-41 | Z 1062 Ld | Z/10x1040Li | Bando M-41, 10/Z 1060, Z1063Ld, 10x1050Li |
Z-41-1/2 | Z 1072 Ld | Z/10x1050Li | BandoM-41-1/2 |
Z-42 | Z 1082 Ld | Z/10x1060Li | Bando M-42 |
Z-43 | Z 1112 Ld | Z/10x1090Li | 10/Z 1120, Bando M-43, Z1102Ld, 10x1080Li |
Z-44 | Z 1142 Ld | Z/10x1120Li | Bando M-44 |
Z-45 | Z 1162 Ld | Z/10x1140Li | Bando M-45, Z1172Ld, 10x1150Li |
Z-46 | Z 1187 Ld | Z/10x1165Li | Bando M-46 |
Z-46-1/2 | Z 1202 Ld | Z/10x1180Li | Bando M-46-1/2 |
Z-47 | Z 1222 Ld | Z/10x1200Li | Bando M-47, Z1216Ld, 10x1194Li |
Z-48 | Z 1242 Ld | Z/10x1220Li | Bando M-48, Z1237Ld, 10x1215Li |
Z-48-1/2 | Z 1247 Ld | Z/10x1225Li | Bando M-48-1/2 |
Z-49 | Z 1272 Ld | Z/10x1250Li | Bando M-49 |
Z-50 | Z 1292 Ld | Z/10x1270Li | Bando M-50 |
Z-51 | Z 1322 Ld | Z/10x1300Li | Bando M-51, Z1317Ld, 10x1295Li |
Z-52 | Z 1342 Ld | Z/10x1320Li | Bando M-52 |
Z-53 | Z 1372 Ld | Z/10x1350Li | Bando M-53, Z1368Ld, 10x1346Li |
Z-54 | Z 1394 Ld | Z/10x1372Li | Bando M-54, Z1393Ld, 10x1371Li |
Z-55 | Z 1422 Ld | Z/10x1400Li | Bando M-55 |
Z-56 | Z 1447 Ld | Z/10x1425Li | Bando M-56, Z1444Ld, 10x1422Li |
Z-57 | Z 1472 Ld | Z/10x1450Li | Bando M-57 |
Z-58 | Z 1497 Ld | Z/10x1475Li | Bando M-58 |
Z-59 | Z 1522 Ld | Z/10x1500Li | Bando M-59 |
Z-60 | Z 1547 Ld | Z/10x1525Li | Bando M-60 |
Z-61 | Z 1572 Ld | Z/10x1550Li | Bando M-61 |
Z-62 | Z 1697 Ld | Z/10x1575Li | Bando M-62 |
Z-63 | Z 1622 Ld | Z/10x1600Li | Bando M-63 |
Z-64 | Z 1647 Ld | Z/10x1625Li | Bando M-64, Z1648Ld, 10x1626Li |
Z-65 | Z 1677 Ld | Z/10x1655Li | Bando M-65, Z1673Ld, 10x1651Li |
Z-66 | Z 1697 Ld | Z/10x1675Li | Bando M-66 |
Z-67 | Z 1722 Ld | Z/10x1700Li | Bando M-67 |
Z-68 | Z 1747 Ld | Z/10x1725Li | Bando M-68 |
Z-69 | Z 1772 Ld | Z/10x1750Li | Bando M-69 |
Z-70 | Z 1797 Ld | Z/10x1775Li | Bando M-70 |
Z-71 | Z 1822 Ld | Z/10x1800Li | Bando M-71 |
Z-72 | Z 1847 Ld | Z/10x1825Li | Bando M-72 |
Z-73 | Z 1872 Ld | Z/10x1850Li | Bando M-73 |
Z-74 | Z 1897 Ld | Z/10x1875Li | Bando M-74 |
Z-75 | Z 1922 Ld | Z/10x1900Li | Bando M-75 |
Z-76 | Z 1947 Ld | Z/10x1925Li | Bando M-76 |
Z-77 | Z 1972 Ld | Z/10x1950Li | Bando M-77 |
Z-78 | Z 2002 Ld | Z/10x1980Li | Bando M-78, Z1997Ld, 10x1975Li |
Z-79 | Z 2022 Ld | Z/10x2000Li | Bando M-79 |
Z-80 | Z 2052 Ld | Z/10x2030Li | Bando M-80 |
Z-83-1/2 | Z 2142 Ld | Z/10x2120Li | Bando M-83-1/2 |
Z-88 | Z 2262 Ld | Z/10x2240Li | Bando M-88 |
Z-93 | Z 2382 Ld | Z/10x2360Li | Bando M-93 |
Z-98 | Z 2522 Ld | Z/10x2500Li | Bando M-98 |
На нашем складе вы сможене найти и купить альтернативу ремням DIN 2215 / ISO 4184 - Gates, MitsuboMshi, Fenner, SKF, Rubena, Optibelt VB S=C plus. Pix, Stomil Sanok, SWR, D&D, GoodYear, Exellent, Extra, Megadyne oleostatic. Ремни Bando хорошо сопротивляются воздействию масла инагрева (oil & heat resistant) и соответствуют ISO 1813:2014.
Для ремонта и построения новых приводов вы сможете купить клиновые шкивы, монтируемые на конические монтажные втулки, электродвигатели и редукторы, вариаторы, приводные цепи и звёздочки к ним, карданные валы и шарниры, двусторонние зубчатые ремни, шкивы.
