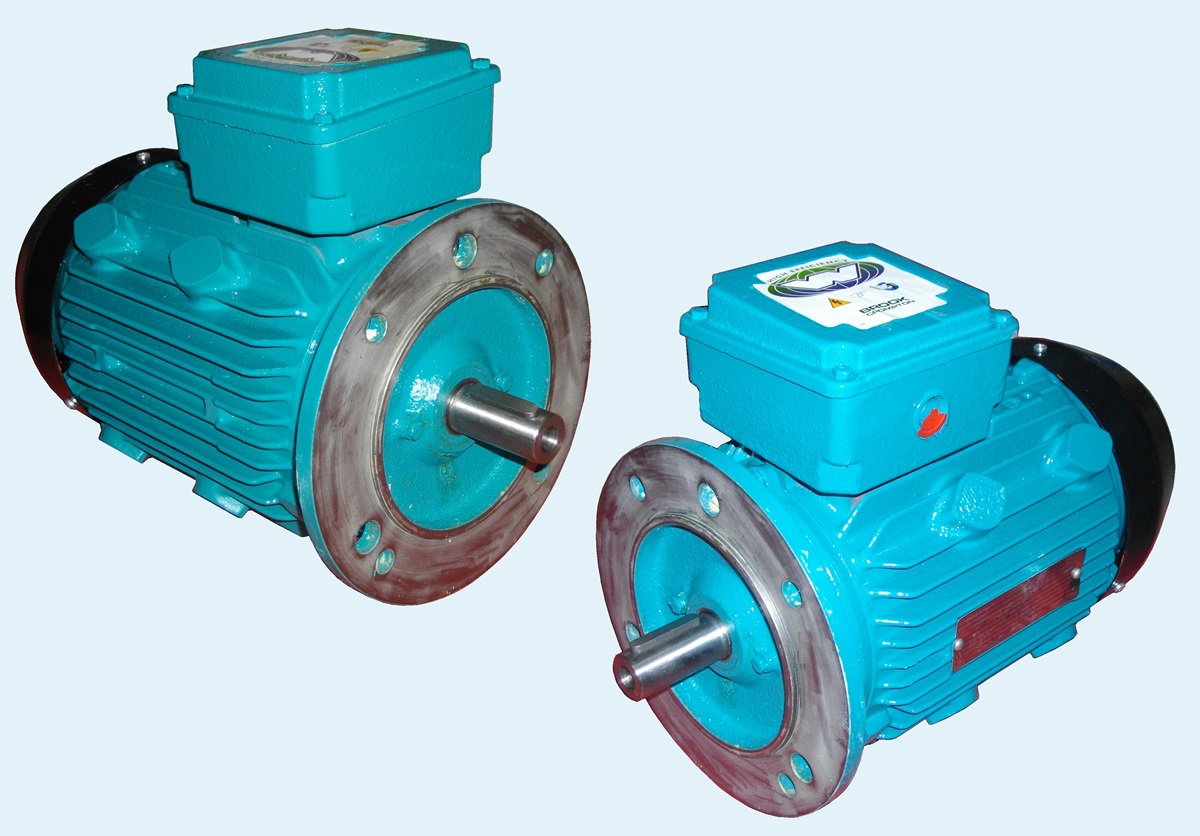

Електродвигун, фланець B5

IM B5

Електродвигуни з фланцевим виконанням - для зручності монтування електродвигунів на мотор-редуктори. Таке з'єднання жорстке, надійне, компактне, не потребує центрування та може обходитись без використання еластичних муфт. Розміри таких фланців та валів асинхронних електродвигунів регламентовані у стандарті IEC 60034-7

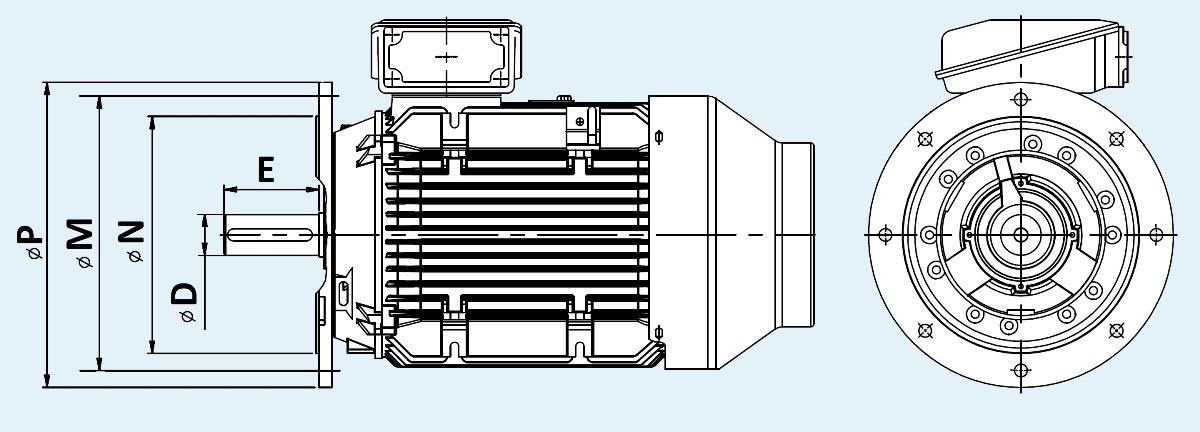

електромотор

Додатково фланець електродвигуна може позначатись як  IM 3001, IM V1, IM 3011, IM V3, IM 3031

 габарит
 електродвигуна		 P, мм M, мм N, мм D, мм додаткове
 позначення
 IEC 63 B5 140 115 95 11 PAM 11/140
 IEC 71 B5 160 130 110 14 PAM 14/160
 IEC 80 B5 200 165 130 19 PAM 19/200
 IEC 90 B5 200 165 130 24 PAM 24/200
 IEC 100 B5 250 215 180 28 PAM 28/250
 IEC 112 B5 250 215 180 28 PAM 28/250
 IEC 132 B5 300 265 230 38 PAM 38/300
 IEC 160 B5 350 300 250 42 PAM 42/350
 IEC 180 B5 350 300 250 48 PAM 48/350
 IEC 200 B5 400 350 300 55 PAM 55/400
 IEC 225 B5 450 400 350 60 PAM 60/450
 IEC 250 B5 550 500 450 65 PAM 65/550
 IEC 280 B5 550 500 450 75 PAM 75/280
Приєднувальній фланець електродвигуна B5 надає йому певну ініверсальність і такий електродвигун може встановлюватись без жодних доопрацювань на різні редуктори - черв'ячні типу NMRV, співвісні, циліндричні, черв'ячно-циліндричні, конічно-циліндричні, планетарні. Також, завдяки взаємозамінності ви можете встановлювати електродвигуни на редуктори інших виробників, наприклад Stober, Leroy Somer, Sew Eurodrive, KEB, Watt Drive, Renold, Boston Gear, Motovario, Sati, Varvel, Rexnord, Falk, Bauer, Flender, Lenze, Bonfiglioli.
На сторінках нашого сайта ви зможете скачати PDF-каталоги редукторів та алектродвигунів, додатвову технічну інформацію. Звернувшись до наших інженерів ви можете ортимати креслення з розмірами електродвигунів.

Михайло Павінов
інженер
(098) 083-58-09
misha@motor-reduktor.com.ua
